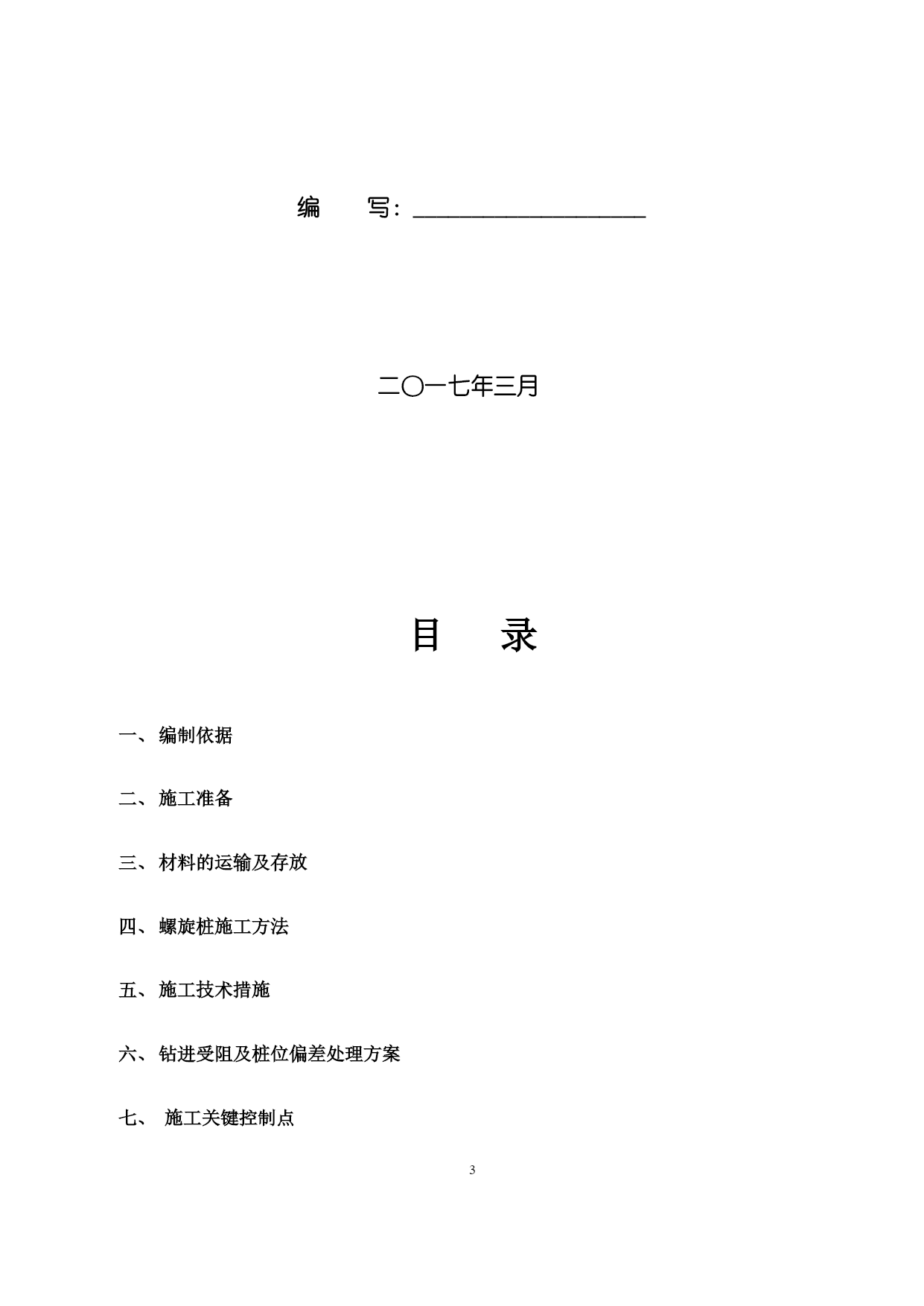

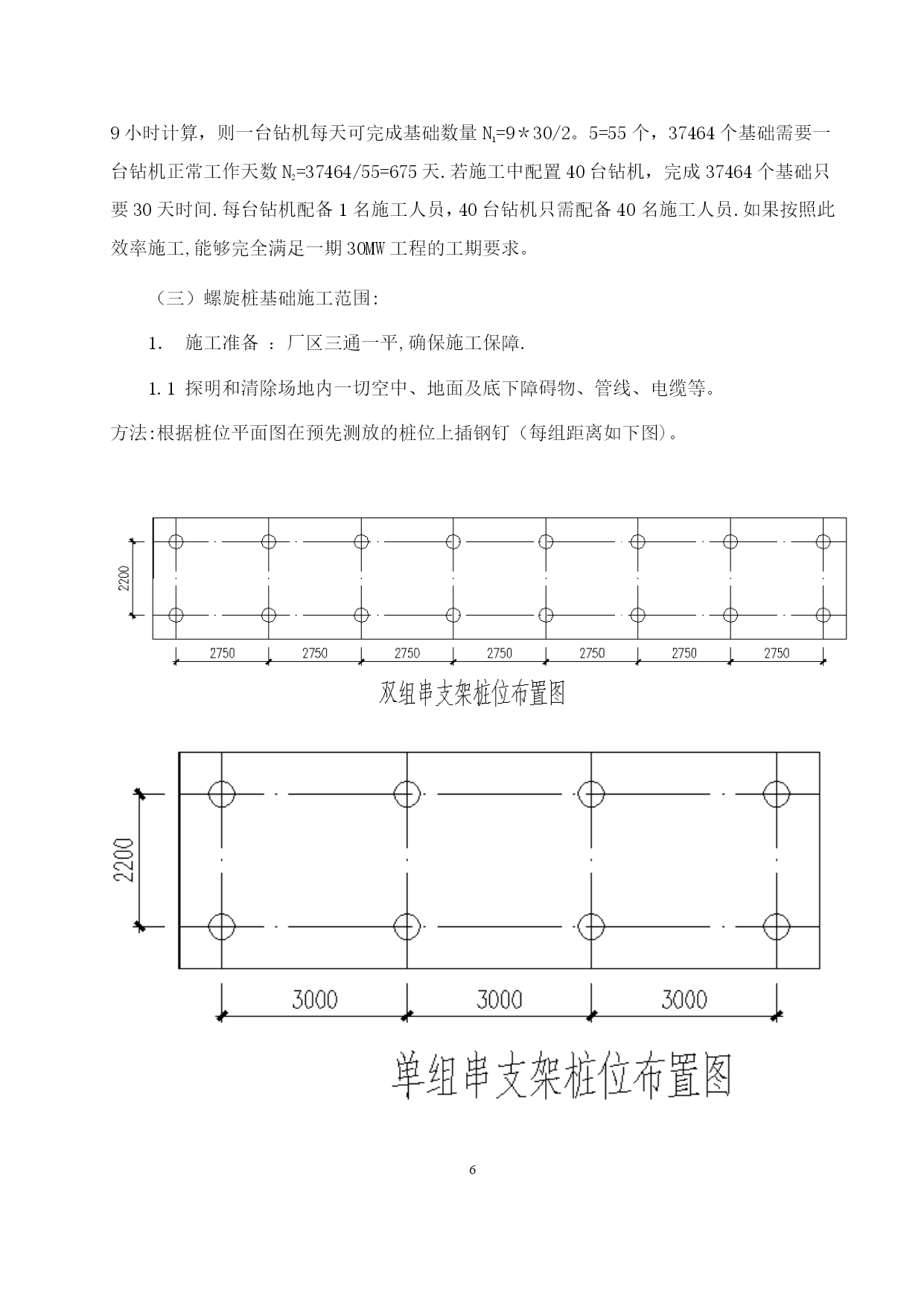

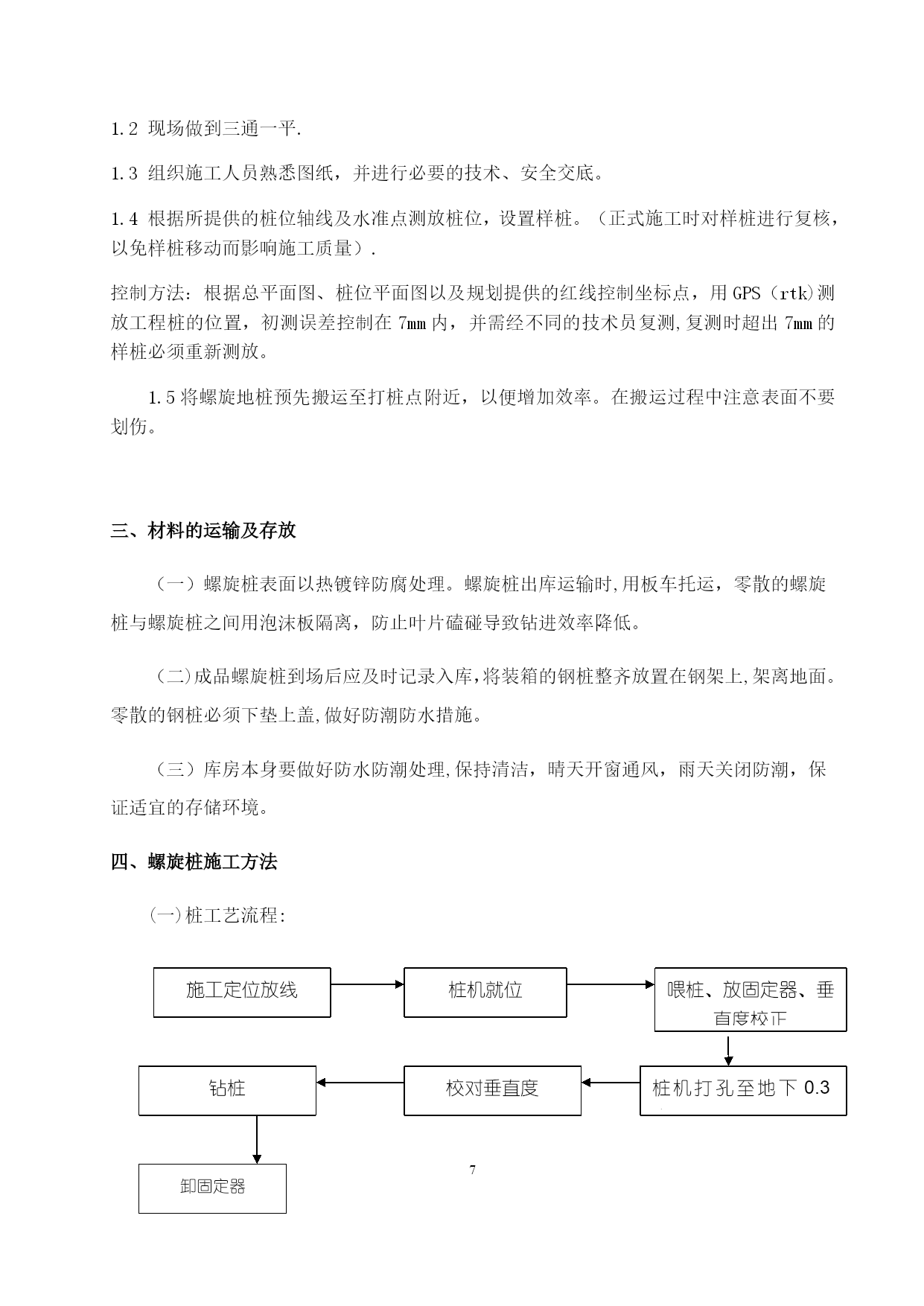

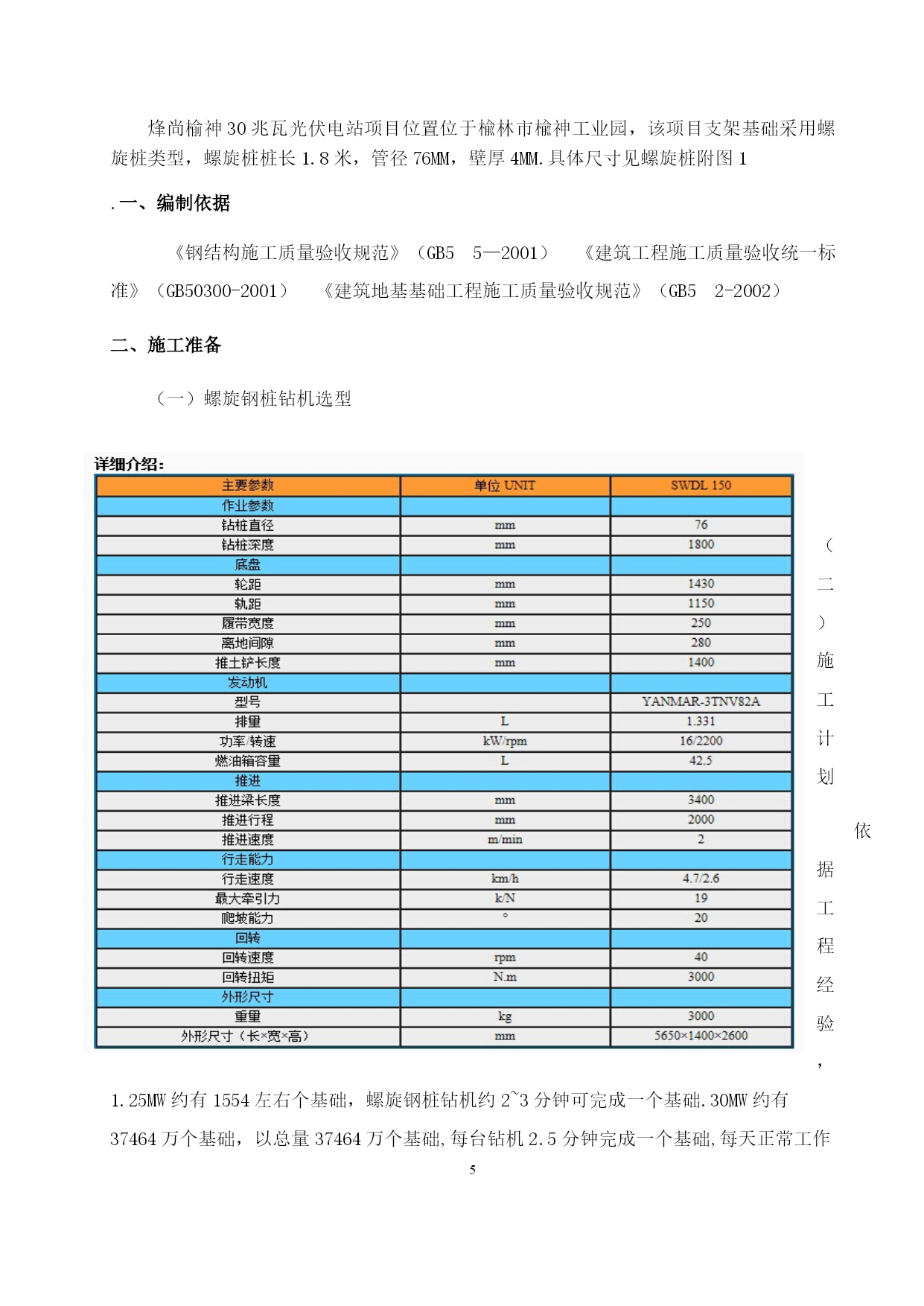

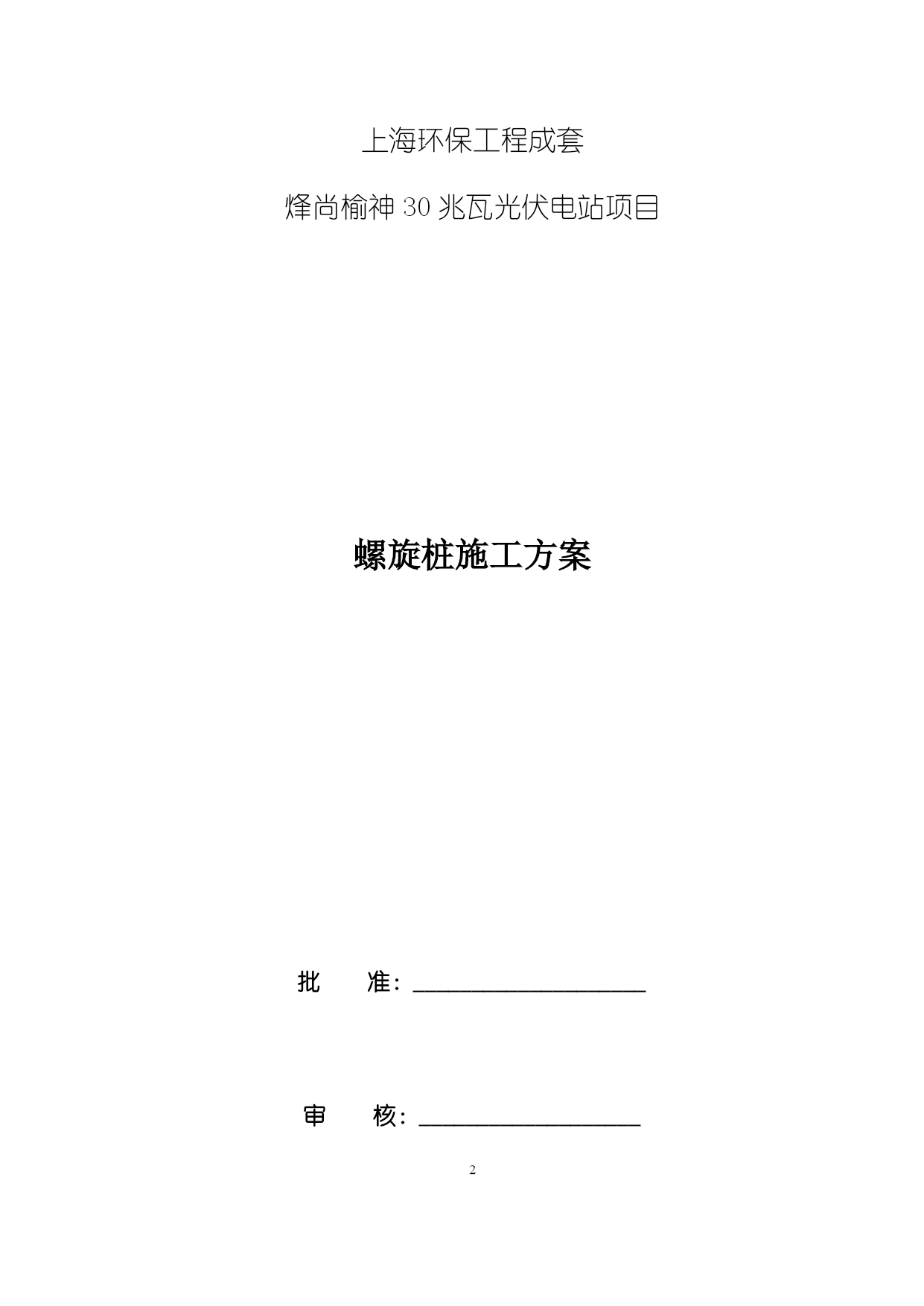

PAGE\*MERGEFORMAT30螺旋桩施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载上海环保工程成套烽尚榆神30兆瓦光伏电站项目螺旋桩施工方案批准：____________________审核：___________________编写：____________________二〇一七年三月目录编制依据施工准备材料的运输及存放螺旋桩施工方法施工技术措施钻进受阻及桩位偏差处理方案七、施工关键控制点八、安全文明施工烽尚榆神30兆瓦光伏电站项目位置位于楡林市楡神工业园，该项目支架基础采用螺旋桩类型，螺旋桩桩长1.8米，管径76MM，壁厚4MM.具体尺寸见螺旋桩附图1.一、编制依据《钢结构施工质量验收规范》（GB55—2001）《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑地基基础工程施工质量验收规范》（GB52-2002）二、施工准备（一）螺旋钢桩钻机选型（二）施工计划依据工程经验，1.25MW约有1554左右个基础，螺旋钢桩钻机约2~3分钟可完成一个基础.30MW约有37464万个基础，以总量37464万个基础,每台钻机2.5分钟完成一个基础,每天正常工作9小时计算，则一台钻机每天可完成基础数量N1=9＊30/2。5=55个，37464个基础需要一台钻机正常工作天数N2=37464/55=675天.若施工中配置40台钻机，完成37464个基础只要30天时间.每台钻机配备1名施工人员，40台钻机只需配备40名施工人员.如果按照此效率施工,能够完全满足一期30MW工程的工期要求。（三）螺旋桩基础施工范围:1．施工准备：厂区三通一平,确保施工保障.1.1探明和清除场地内一切空中、地面及底下障碍物、管线、电缆等。方法:根据桩位平面图在预先测放的桩位上插钢钉（每组距离如下图)。1.2现场做到三通一平.1.3组织施工人员熟悉图纸，并进行必要的技术、安全交底。1.4根据所提供的桩位轴线及水准点测放桩位，设置样桩。（正式施工时对样桩进行复核，以免样桩移动而影响施工质量）.控制方法：根据总平面图、桩位平面图以及规划提供的红线控制坐标点，用GPS（rtk)测放工程桩的位置，初测误差控制在7mm内，并需经不同的技术员复测,复测时超出7mm的样桩必须重新测放。1.5将螺旋地桩预先搬运至打桩点附近，以便增加效率。在搬运过程中注意表面不要划伤。三、材料的运输及存放（一）螺旋桩表面以热镀锌防腐处理。螺旋桩出库运输时,用板车托运，零散的螺旋桩与螺旋桩之间用泡沫板隔离，防止叶片磕碰导致钻进效率降低。（二)成品螺旋桩到场后应及时记录入库，将装箱的钢桩整齐放置在钢架上,架离地面。零散的钢桩必须下垫上盖,做好防潮防水措施。（三）库房本身要做好防水防潮处理,保持清洁，晴天开窗通风，雨天关闭防潮，保证适宜的存储环境。四、螺旋桩施工方法(一)桩工艺流程:桩机就位钻桩卸固定器校对垂直度喂桩、放固定器、垂直度校正桩机打孔至地下0.3米施工定位放线1、首先根据设计部门提供的,经确认的施工总平面图进行测量放线，并用包括GPS测量仪、全站仪、经纬仪等测量仪器，放线精度需要控制在7MM之内；2、根据螺旋桩设计图纸放线结果，定出每个需要打桩的位置，用小旗、木条等易发现的物件做标记；测量人员根据施工控制网，采用全站仪、RTK测设每根螺旋桩的位置，并做好标示，测量员要对轴线桩位进行复核，确保每根桩位置都符合设计要求，桩位正确3、桩机通过自有的行走功能和桅杆变幅机构使钻机迅速达到桩位；4、将螺旋地桩送入导杆，并调整螺旋桩的垂直度；5、钻机动力头装置为螺旋桩提供扭矩，加压装置通过加压动力的方式将压力传递给桩，直至钻到设计标高。（二)打桩机操作依据测量放线的桩位进行施工，履带式打桩机打桩前选择较为平整稳妥的地方就位，如果地面坡度较陡，则用卷扬机对打桩机进行牵引。首先将钻机头前后左右进行调整，初步调整好后用水平尺或线锤吊垂直度，确认无误后进行下一步施工,要求桩位偏差＜7mm,垂直度90±10.待钻机调整完毕后安装螺旋桩。螺旋桩使用前应对材料进行各项检查,尺寸、孔位、叶片材质等是否符合要求，特别是检查螺旋桩钢管与叶片焊接是否牢固，若符合要求则依据检验批进行报验，然后施工.各项工作准备完毕后，将螺旋桩安装在桩机上，然后用磁性水平尺校正桩机的水平度与垂直度，符合要求后开始钻桩.钻桩时，先对中，钻到1/3深度时观察螺旋桩是否有偏差;若有偏差，进行调整后钻至1/2再观察,无误后钻至设计深度。施工技术措施：(一）试桩要求:在每个方阵打
