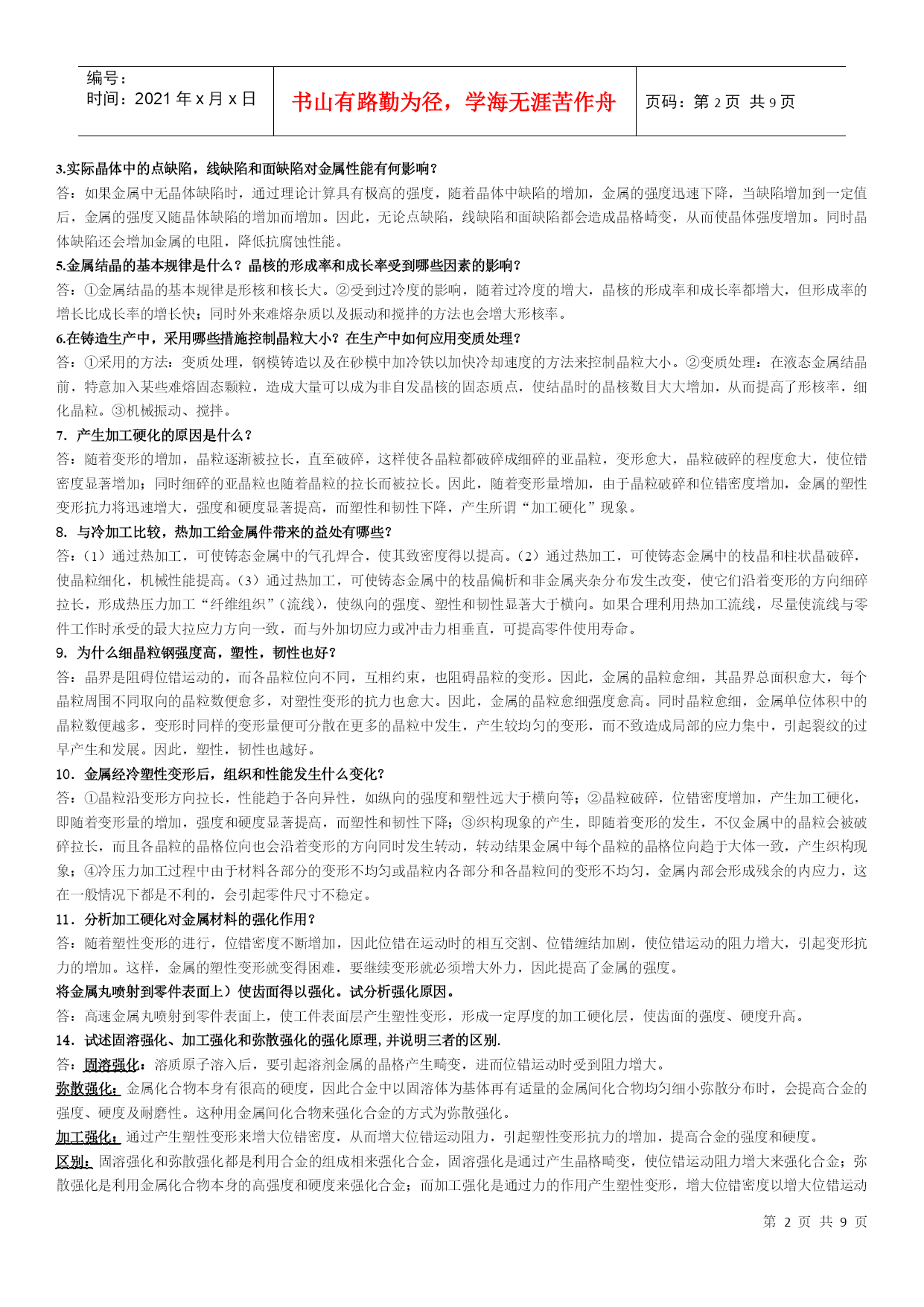

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE9页共NUMPAGES9页第PAGE\*MERGEFORMAT9页共NUMPAGES\*MERGEFORMAT9页《工程材料》复习思考题1．解释下列名词机械性能、强度、刚度、硬度、晶格、晶粒、位错、亚晶界、金属化合物、铁素体、渗碳体、变形织构、热处理、本质晶粒度、渗碳处理。过冷度：实际结晶温度与理论结晶温度之差称为过冷度。非自发形核：是液态金属依附在一些未溶颗粒表面所形成的晶核。变质处理：在液态金属结晶前，特意加入某些难熔固态颗粒，造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增加，从而提高了形核率，细化晶粒，这种处理方法即为变质处理。加工硬化：随着塑性变形的增加，金属的强度、硬度迅速增加；塑性、韧性迅速下降的现象。再结晶：冷作金属材料被加热到较高的温度时，原子具有较大的活动能力，使晶粒的外形开始变化，从破碎拉长的晶粒变成新的等轴晶粒，和变形前的晶粒形状相似，晶格类型相同，把这一阶段称为“再结晶”。冷加工：在再结晶温度以下进行的压力加工。相：在金属或合金中，凡成分相同、结构相同并与其它部分有界面分开的均匀组成部分，均称之为相。相图：用来表示合金系中各个合金的结晶过程的简明图解称为相图。固溶体：合金的组元之间以不同的比例混合，混合后形成的固相的晶格结构与组成合金的某一组元的相同，这种相称为固溶体。枝晶偏析：实际生产中，合金冷却速度快，原子扩散不充分，使得先结晶出来的固溶体合金含高熔点组元较多，后结晶含低熔点组元较多，这种在晶粒内化学成分不均匀的现象称为枝晶偏析。比重偏析：比重偏析是由组成相与溶液之间的密度差别所引起的。如果先共晶相与溶液之间的密度差别较大，则在缓慢冷却条件下凝固时，先共晶相便会在液体中上浮或下沉，从而导致结晶后铸件上下部分的化学成分不一致，产生比重偏析。固溶强化：通过溶入某种溶质元素形成固溶体而使金属的强度、硬度升高的现象称为固溶强化。弥散强化：合金中以固溶体为主再加上适量的金属间化合物弥散分布，会提高合金的强度、硬度及耐磨性，这种强化方式为弥散强化。珠光体：铁素体和渗碳体的机械混合物。索氏体：在650～600℃温度范围内形成层片较细的珠光体。屈氏体：在600～550℃温度范围内形成片层极细的珠光体。贝氏体：过饱和的铁素体和渗碳体组成的混合物。马氏体：碳在α-Fe中的过饱和固溶体。奥氏体:碳在γ-Fe中形成的间隙固溶体.残余奥氏体：M转变结束后剩余的奥氏体。退火：将工件加热到临界点以上或在临界点以下某一温度保温一定时间后，以十分缓慢的冷却速度（炉冷、坑冷、灰冷）进行冷却的一种热处理操作。正火：将工件加热到Ac3或Accm以上30～80℃，保温后从炉中取出在空气中冷却。淬火：将钢件加热到Ac3或Ac1以上30～50℃，保温一定时间，然后快速冷却（一般为油冷或水冷），从而得马氏体的一种操作。回火：将淬火钢重新加热到A1点以下某一温度，保温一定时间后，冷却到室温的一种操作。冷处理：把冷到室温的淬火钢继续放到深冷剂中冷却，以减少残余奥氏体的操作。时效处理：为使二次淬火层的组织稳定，在110~150℃经过6~36小时的人工时效处理，以使组织稳定。淬火临界冷却速度（Vk）：淬火时获得全部马氏体组织的最小冷却速度。淬透性：钢在淬火后获得淬硬层深度大小的能力。淬硬性：钢在淬火后获得马氏体的最高硬度。重结晶：由于温度变化，引起晶体重新形核、长大，发生晶体结构的改变，称为重结晶。调质处理：淬火后的高温回火。2.常见的金属晶体结构有哪几种？α-Fe、γ-Fe、Mg各属何种晶体结构？答：常见金属晶体结构：体心立方晶格、面心立方晶格、密排六方晶格；α－Fe属于体心立方晶格；γ－Fe属于面心立方晶格；Mg属于密排六方晶格；3.实际晶体中的点缺陷，线缺陷和面缺陷对金属性能有何影响？答：如果金属中无晶体缺陷时，通过理论计算具有极高的强度，随着晶体中缺陷的增加，金属的强度迅速下降，当缺陷增加到一定值后，金属的强度又随晶体缺陷的增加而增加。因此，无论点缺陷，线缺陷和面缺陷都会造成晶格崎变，从而使晶体强度增加。同时晶体缺陷还会增加金属的电阻，降低抗腐蚀性能。5.金属结晶的基本规律是什么？晶核的形成率和成长率受到哪些因素的影响？答：①金属结晶的基本规律是形核和核长大。②受到过冷度的影响，随着过冷度的增大，晶核的形成率和成长率都增大，但形成率的增长比成长率的增长快；同时外来难熔杂质以及振动和搅拌的方法也会增大形核率。6.在铸造生产中，采用哪些措施控制晶粒大小？在生产中如何应用变质处理？答：①采用的方法：变质处理，钢模铸造以及在砂模中加冷铁以加快冷却速度
