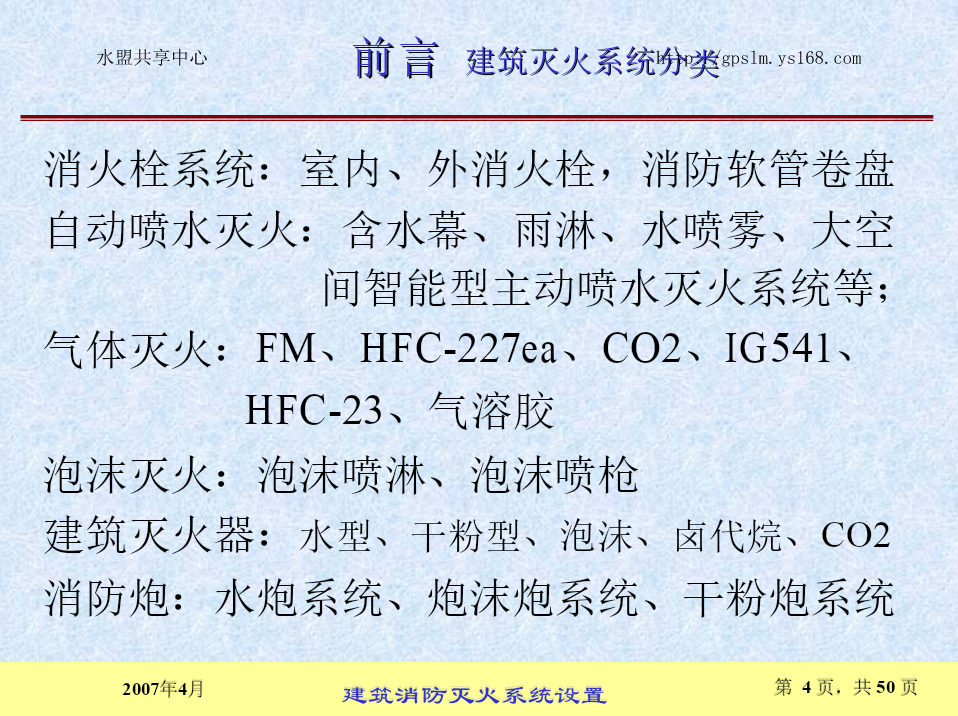

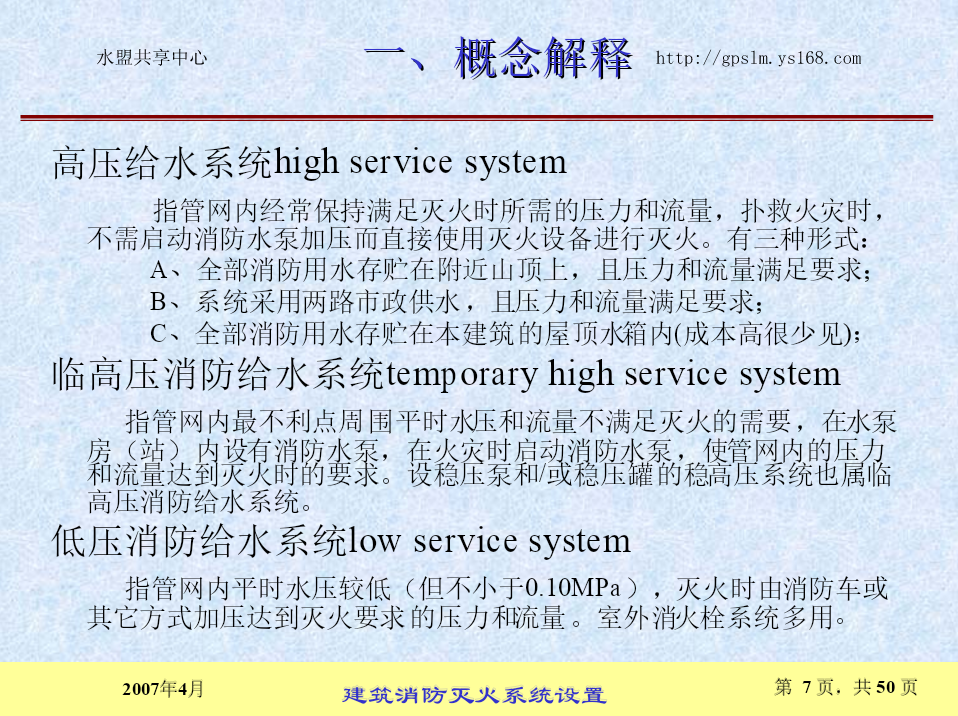

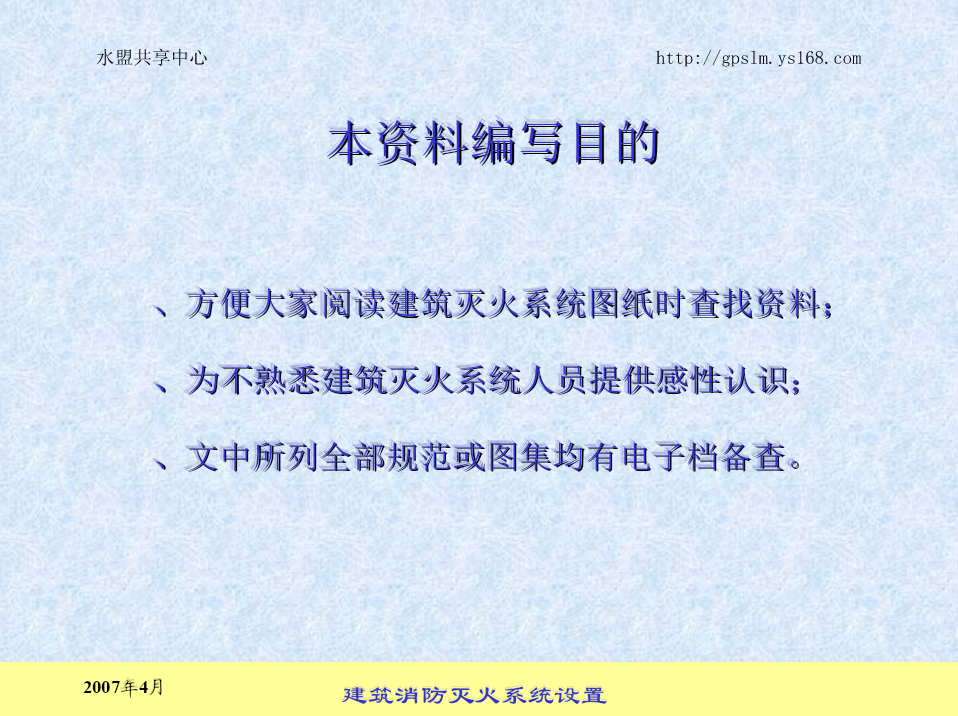

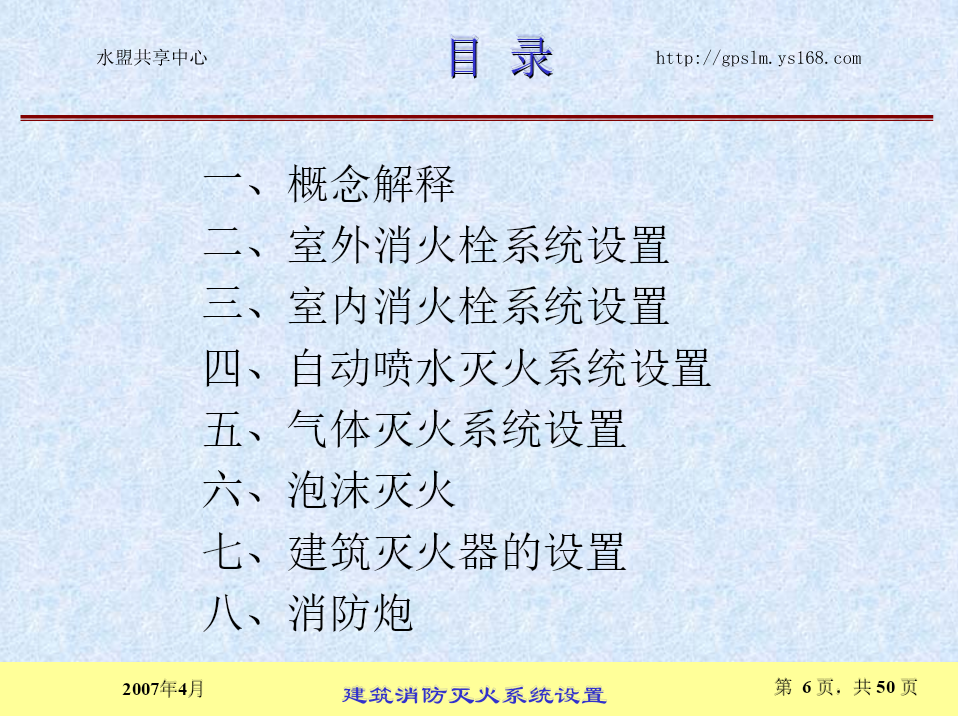

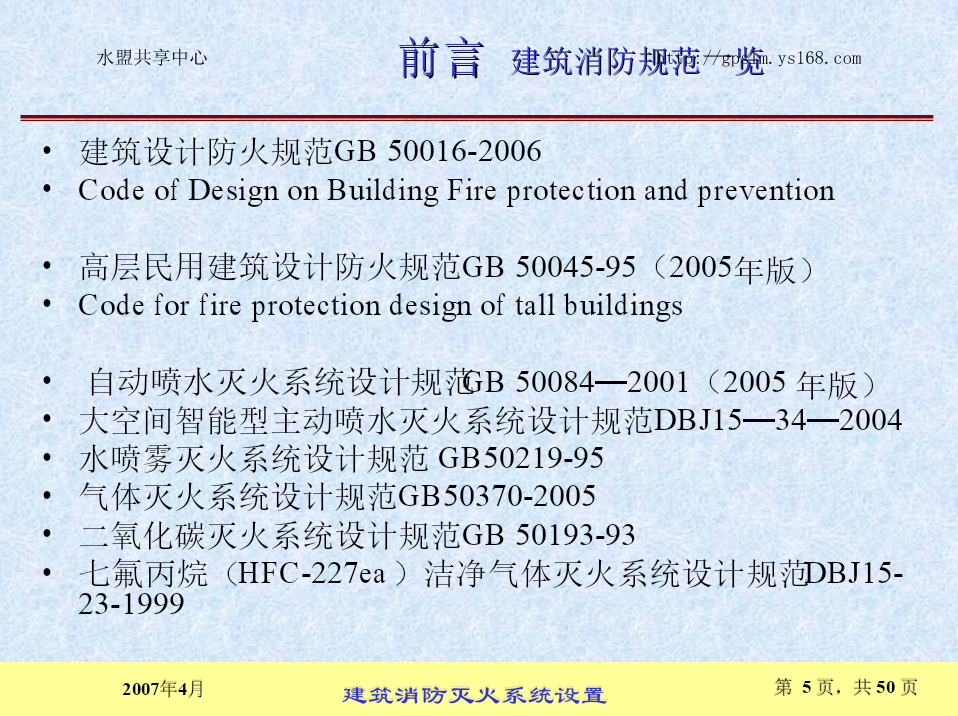

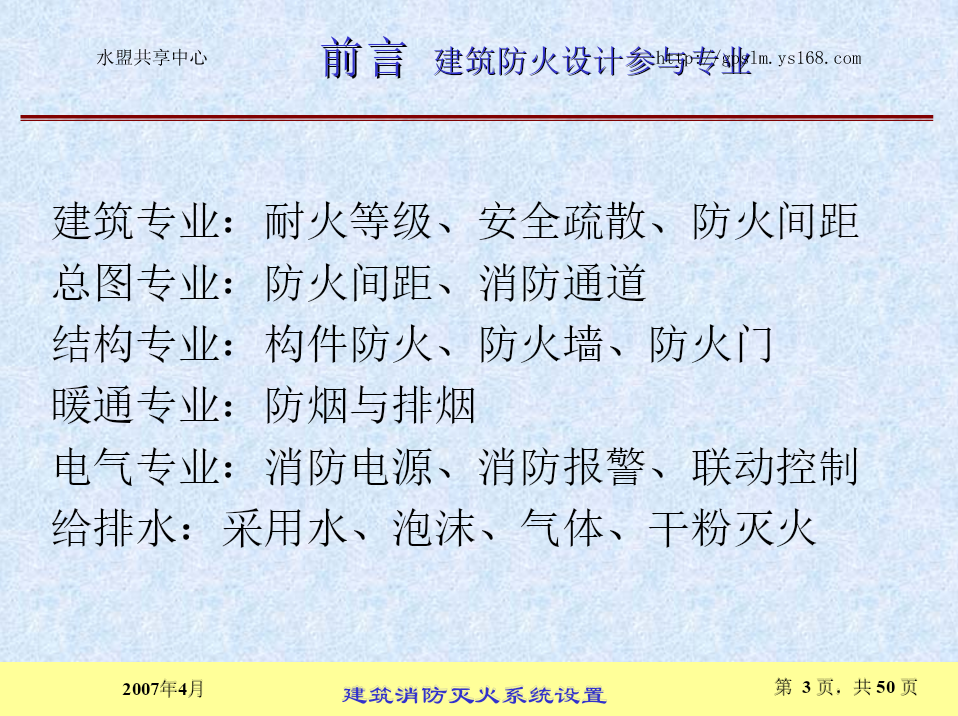

水盟共享中心http://gpslm.ys168.com建筑消防灭火系统的设置建筑消防灭火系统的设置讨论交流用资料讨论交流用资料刘红永刘红永liuhongyong@tom.comliuhongyong@tom.com20072007年年44月月2007年4月建筑消防灭火系统设置水盟共享中心http://gpslm.ys168.com本资料编写目的本资料编写目的1、方便大家阅读建筑灭火系统图纸时查找资料；2、为不熟悉建筑灭火系统人员提供感性认识；3、文中所列全部规范或图集均有电子档备查。2007年4月建筑消防灭火系统设置水盟共享中心前言前言--建筑防火设计参与专业http://gpslm.ys168.com建筑专业：耐火等级、安全疏散、防火间距总图专业：防火间距、消防通道结构专业：构件防火、防火墙、防火门暖通专业：防烟与排烟电气专业：消防电源、消防报警、联动控制给排水：采用水、泡沫、气体、干粉灭火2007年4月建筑消防灭火系统设置，水盟共享中心前言前言--建筑灭火系统分类http://gpslm.ys168.com消火栓系统：室内、外消火栓，消防软管卷盘自动喷水灭火：含水幕、雨淋、水喷雾、大空间智能型主动喷水灭火系统等；气体灭火：FM、HFC-227ea、CO2、IG541、HFC-23、气溶胶泡沫灭火：泡沫喷淋、泡沫喷枪建筑灭火器：水型、干粉型、泡沫、卤代烷、CO2消防炮：水炮系统、炮沫炮系统、干粉炮系统2007年4月建筑消防灭火系统设置，水盟共享中心前言前言--建筑消防规范一览http://gpslm.ys168.com•建筑设计防火规范GB50016-2006•CodeofDesignonBuildingFireprotectionandprevention•高层民用建筑设计防火规范GB50045-95（2005年版）•Codeforfireprotectiondesignoftallbuildings•自动喷水灭火系统设计规范GB50084—2001（2005年版）•大空间智能型主动喷水灭火系统设计规范DBJ15—34—2004•水喷雾灭火系统设计规范GB50219-95•气体灭火系统设计规范GB50370-2005•二氧化碳灭火系统设计规范GB50193-93•七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范DBJ15-23-19992007年4月建筑消防灭火系统设置，水盟共享中心目目录录http://gpslm.ys168.com一、概念解释二、室外消火栓系统设置三、室内消火栓系统设置四、自动喷水灭火系统设置五、气体灭火系统设置六、泡沫灭火七、建筑灭火器的设置八、消防炮2007年4月建筑消防灭火系统设置，水盟共享中心一、概念解释一、概念解释http://gpslm.ys168.com高压给水系统highservicesystem指管网内经常保持满足灭火时所需的压力和流量，扑救火灾时，不需启动消防水泵加压而直接使用灭火设备进行灭火。有三种形式：A、全部消防用水存贮在附近山顶上，且压力和流量满足要求；B、系统采用两路市政供水，且压力和流量满足要求；C、全部消防用水存贮在本建筑的屋顶水箱内(成本高很少见)；临高压消防给水系统temporaryhighservicesystem指管网内最不利点周围平时水压和流量不满足灭火的需要，在水泵房（站）内设有消防水泵，在火灾时启动消防水泵，使管网内的压力和流量达到灭火时的要求。设稳压泵和/或稳压罐的稳高压系统也属临高压消防给水系统。低压消防给水系统lowservicesystem指管网内平时水压较低（但不小于0.10MPa），灭火时由消防车或其它方式加压达到灭火要求的压力和流量。室外消火栓系统多用。2007年4月建筑消防灭火系统设置，水盟共享中心一、概念解释一、概念解释http://gpslm.ys168.com消防水池firepool存贮规定的火灾次数之消防用水的水池，通常为钢筋混凝土制作，一般放在地下层或首层，符合下列规定之一的，应设置消防水池：A、当生产、生活用水量达到最大时，市政给水管道、进水管或天然水源不能满足室内外消防用水量；B、市政给水管道为枝状或只有一条进水管，且室内外消防用水量之和大于25L/s(《建规》规定)；C、若市政供水能满足室外消防用水，则只需存贮室内消防用水；D、消防水池有效容积应存贮火灾延续时间内的全部用水量；消防水箱firewatertank临时高压给水
