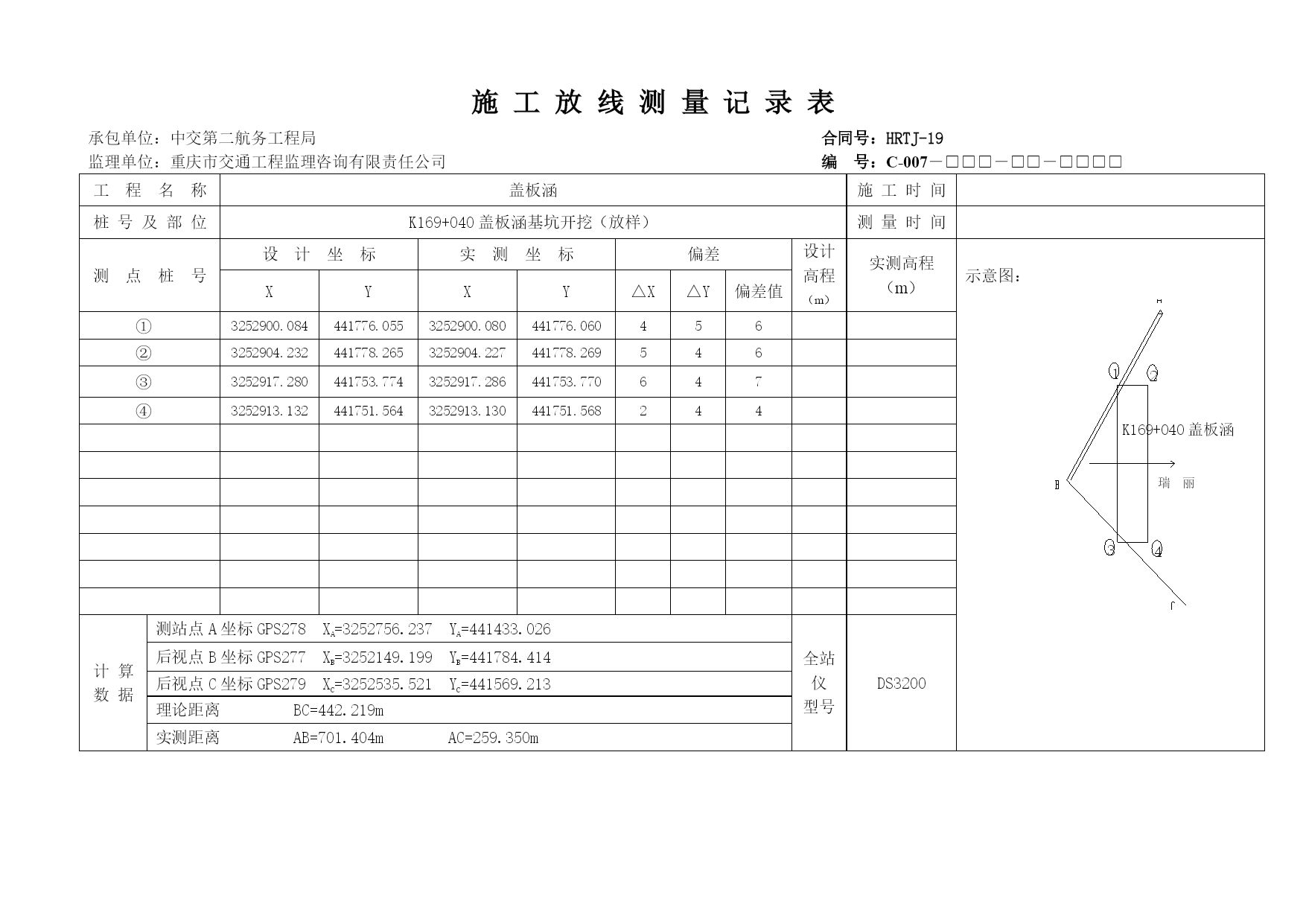

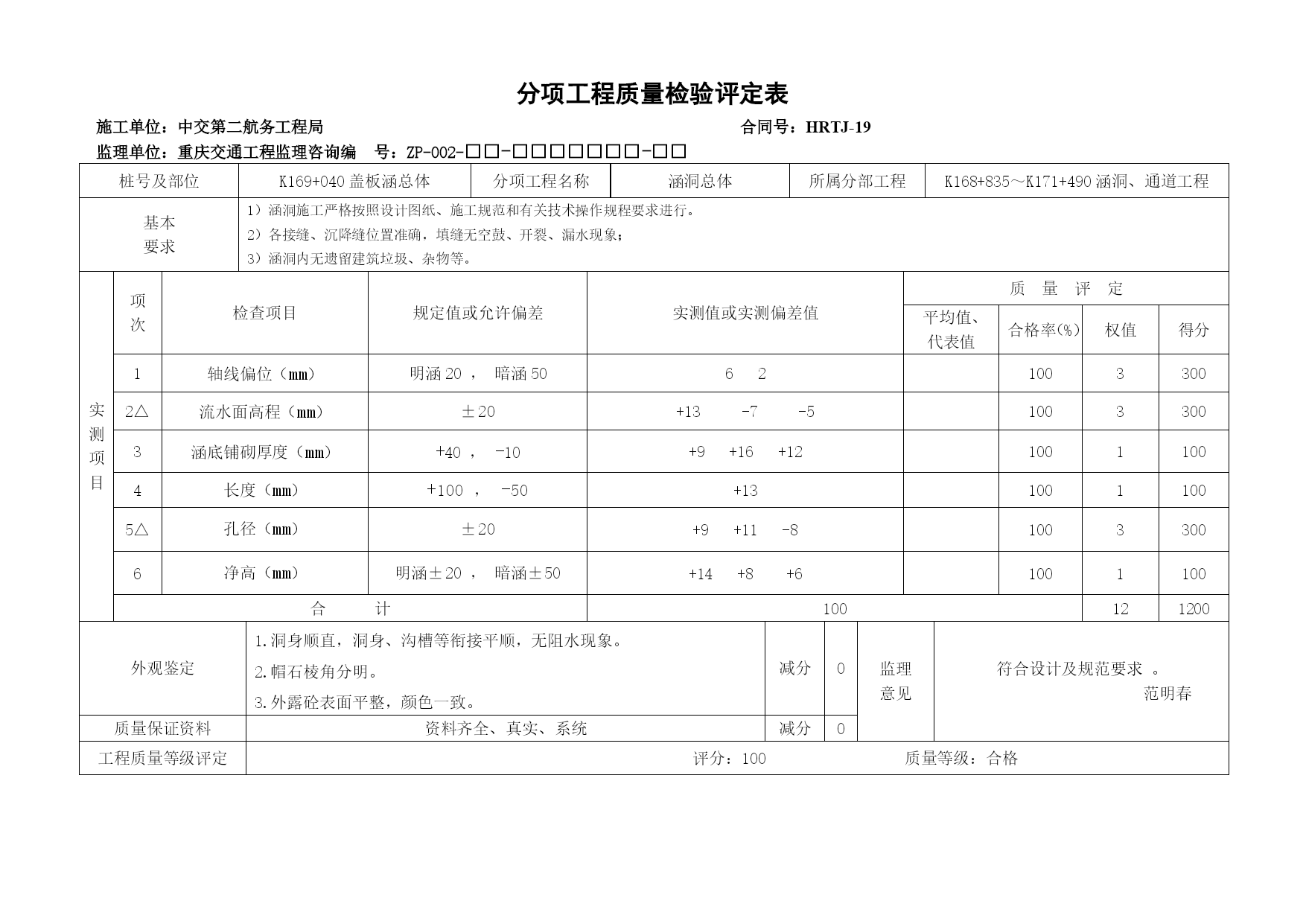

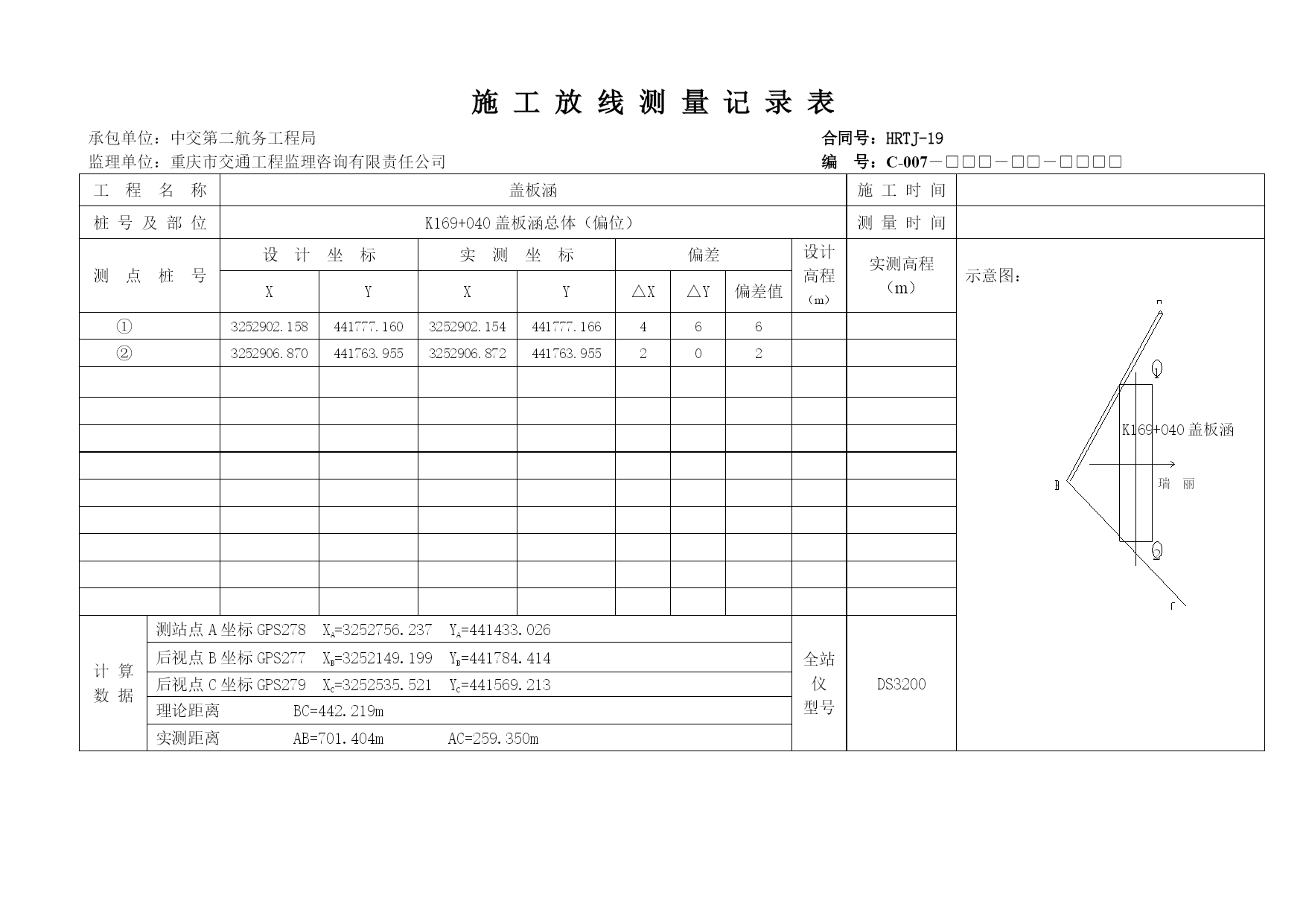

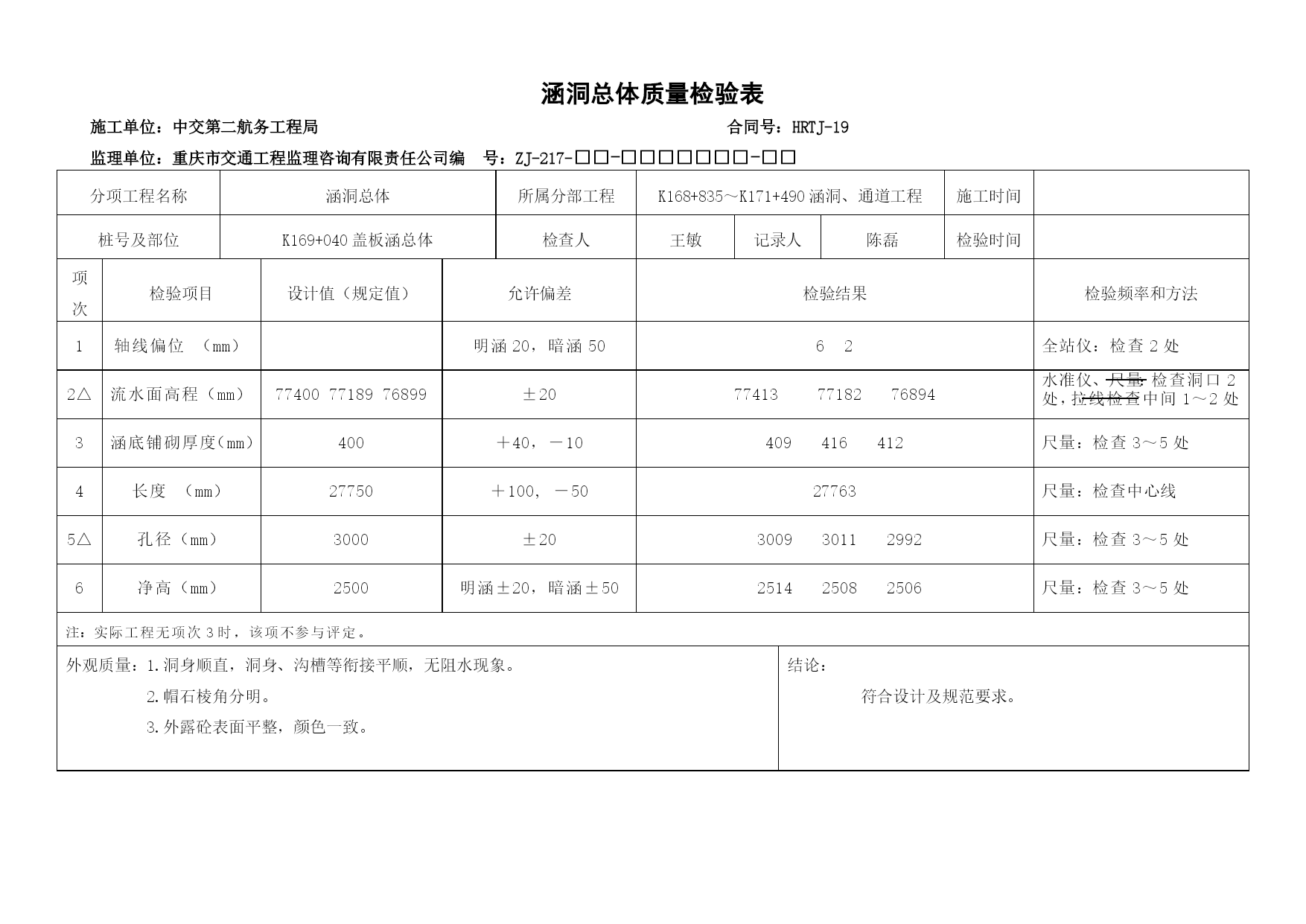

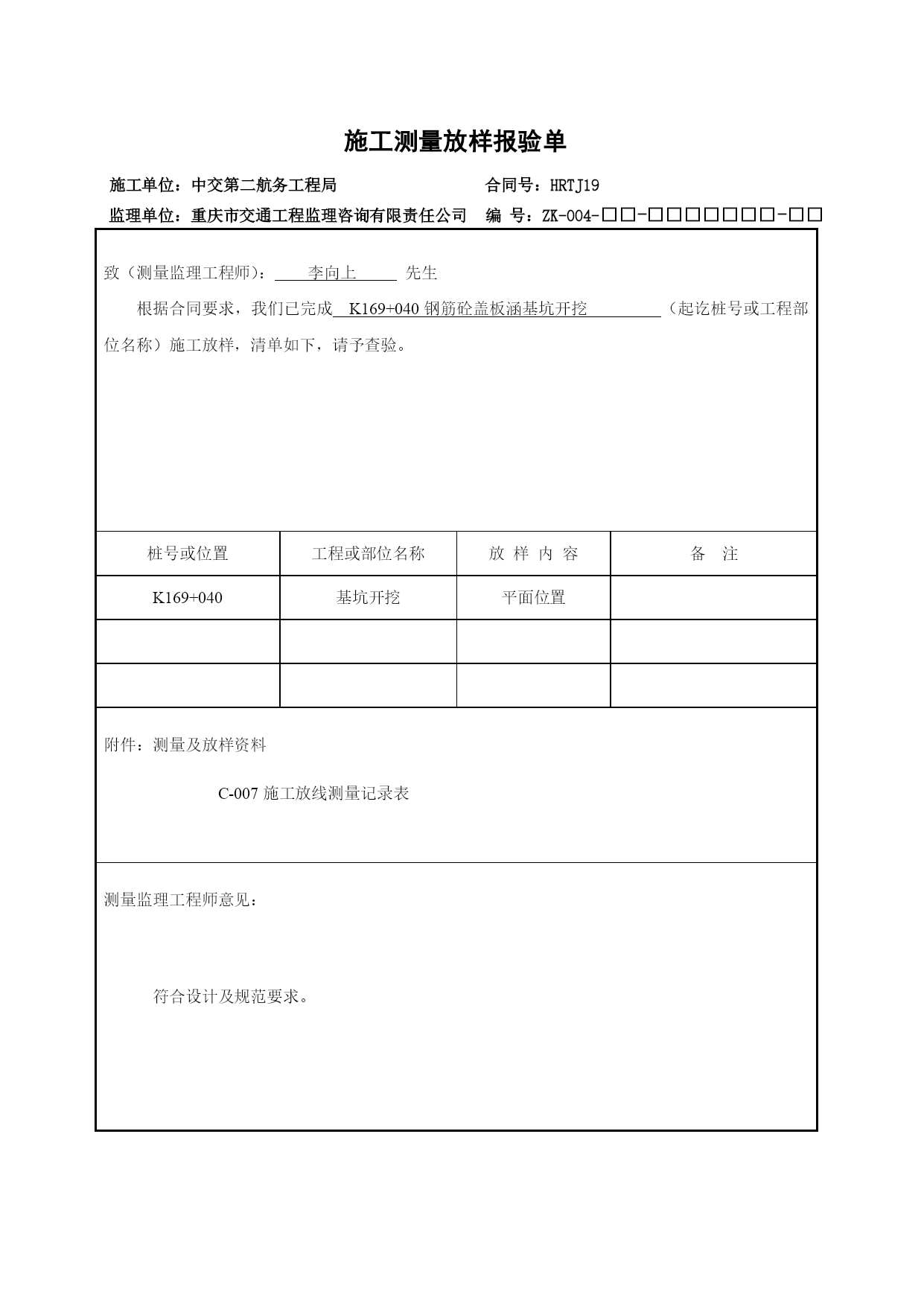

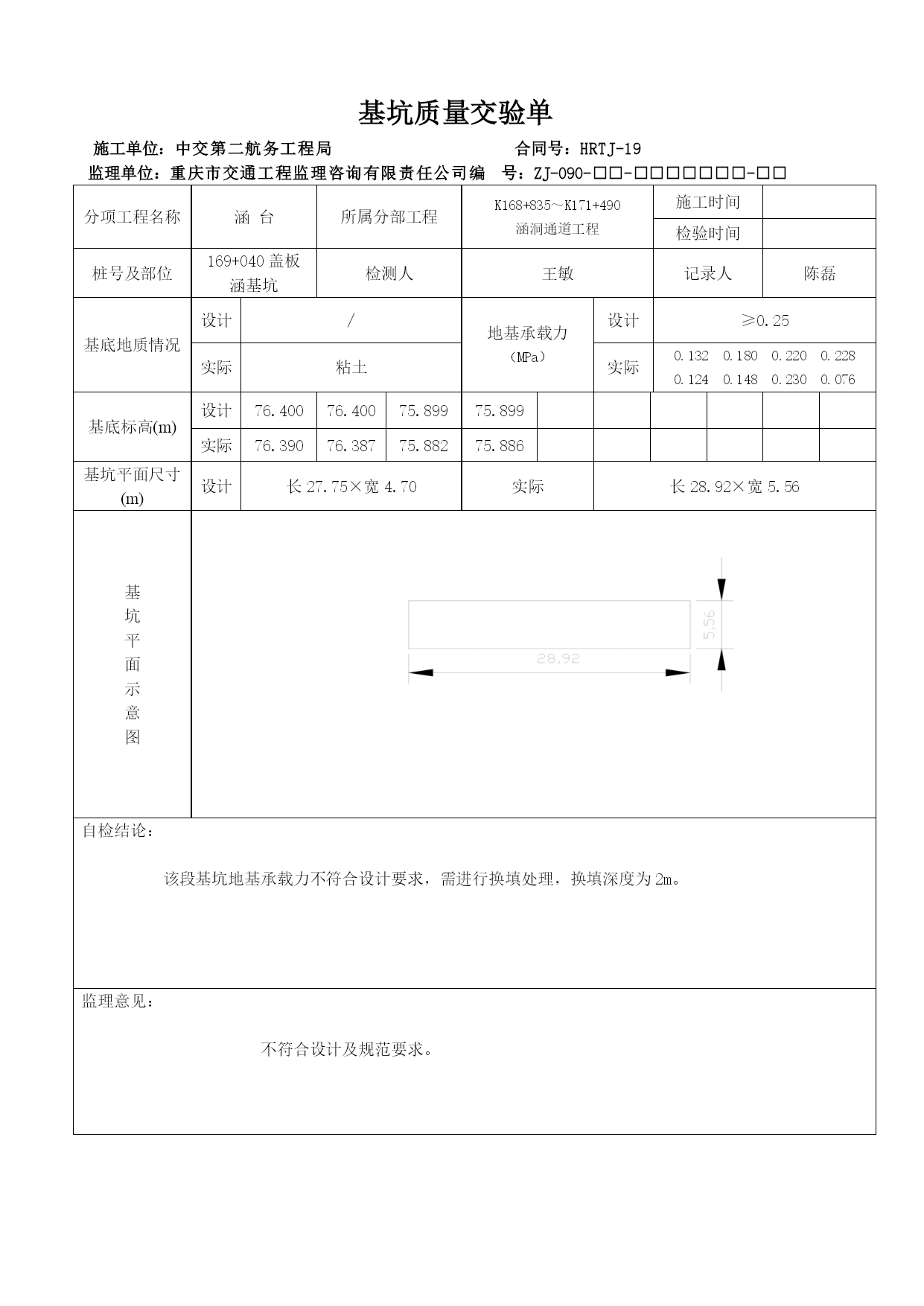

盖板涵资料表格填写优质资料(可以直接使用，可编辑优质资料，欢迎下载）杭州至瑞丽高速公路湖北省阳新至通城段HRTJ-19合同段盖板涵样本资料编制单位:中交第二航务工程局编制日期:二ＯＯ九年十月涵洞总体质量检验表施工单位：中交第二航务工程局合同号：HRTJ-19监理单位：重庆市交通工程监理咨询有限责任公司编号：ZJ-217-□□-□□□□□□□-□□分项工程名称涵洞总体所属分部工程K168+835～K171+490涵洞、通道工程施工时间·桩号及部位K169+040盖板涵总体检查人王敏记录人陈磊检验时间项次检验项目设计值（规定值）允许偏差检验结果检验频率和方法1轴线偏位（mm）明涵20，暗涵5062全站仪：检查2处2△流水面高程（mm）774007718976899±20774137718276894水准仪、尺量：检查洞口2处，拉线检查中间1～2处3涵底铺砌厚度（mm）400＋40，－10409416412尺量：检查3～5处4长度（mm）27750＋100,－5027763尺量：检查中心线5△孔径（mm）3000±20300930112992尺量：检查3～5处6净高（mm）2500明涵±20，暗涵±50251425082506尺量：检查3～5处注：实际工程无项次3时，该项不参与评定。外观质量：1.洞身顺直，洞身、沟槽等衔接平顺，无阻水现象。2.帽石棱角分明。3.外露砼表面平整，颜色一致。结论：符合设计及规范要求。分项工程质量检验评定表施工单位：中交第二航务工程局合同号：HRTJ-19监理单位：重庆交通工程监理咨询编号：ZP-002-□□-□□□□□□□-□□桩号及部位K169+040盖板涵总体分项工程名称涵洞总体所属分部工程K168+835～K171+490涵洞、通道工程基本要求1）涵洞施工严格按照设计图纸、施工规范和有关技术操作规程要求进行。2）各接缝、沉降缝位置准确，填缝无空鼓、开裂、漏水现象；3）涵洞内无遗留建筑垃圾、杂物等。实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定平均值、代表值合格率（%）权值得分1轴线偏位（mm）明涵20，暗涵506210033002△流水面高程（mm）±20+13-7-510033003涵底铺砌厚度（mm）+40，-10+9+16+1210011004长度（mm）+100，-50+1310011005△孔径（mm）±20+9+11-810033006净高（mm）明涵±20，暗涵±50+14+8+61001100合计100121200外观鉴定1.洞身顺直，洞身、沟槽等衔接平顺，无阻水现象。2.帽石棱角分明。3.外露砼表面平整，颜色一致。减分0监理意见符合设计及规范要求。范明春质量保证资料资料齐全、真实、系统减分0工程质量等级评定评分：100质量等级：合格施工放线测量记录表承包单位：中交第二航务工程局合同号：HRTJ-19监理单位：重庆市交通工程监理咨询有限责任公司编号：C-007－□□□－□□－□□□□工程名称盖板涵施工时间桩号及部位K169+040盖板涵总体（偏位）测量时间测点桩号设计坐标实测坐标偏差设计高程（m）实测高程（m）示意图：瑞丽12K169+040盖板涵XYXY△X△Y偏差值①3252902.158441777.1603252902.154441777.166466②3252906.870441763.9553252906.872441763.955202计算数据测站点A坐标GPS278XA=3252756.237YA=441433.026全站仪型号DS3200后视点B坐标GPS277XB=3252149.199YB=441784.414后视点C坐标GPS279XC=3252535.521YC=441569.213理论距离BC=442.219m实测距离AB=701.404mAC=259.350m水准测量记录表施工单位：中交第二航务工程局合同号：HRTJ-19监理单位：重庆市交通工程监理咨询有限责任公司编号：C－008-□□□-□□□□工程名称盖板涵施工时间桩号及部位K169+040盖板涵流水面测量时间测点水准尺读数（m）仪器高（m）标高（m）设计高程（m）备注后视前视GPS2770.23778.20077.963进口①0.78877.41377.400中心②1.01877.18277.189出口③1.30776.89376.899GPS2670.23877.962HYPERLINK"cad.doc"\l"_Hlk243845805"\s"1,234,266,0,,EMBEDAutoCAD.Drawing.16

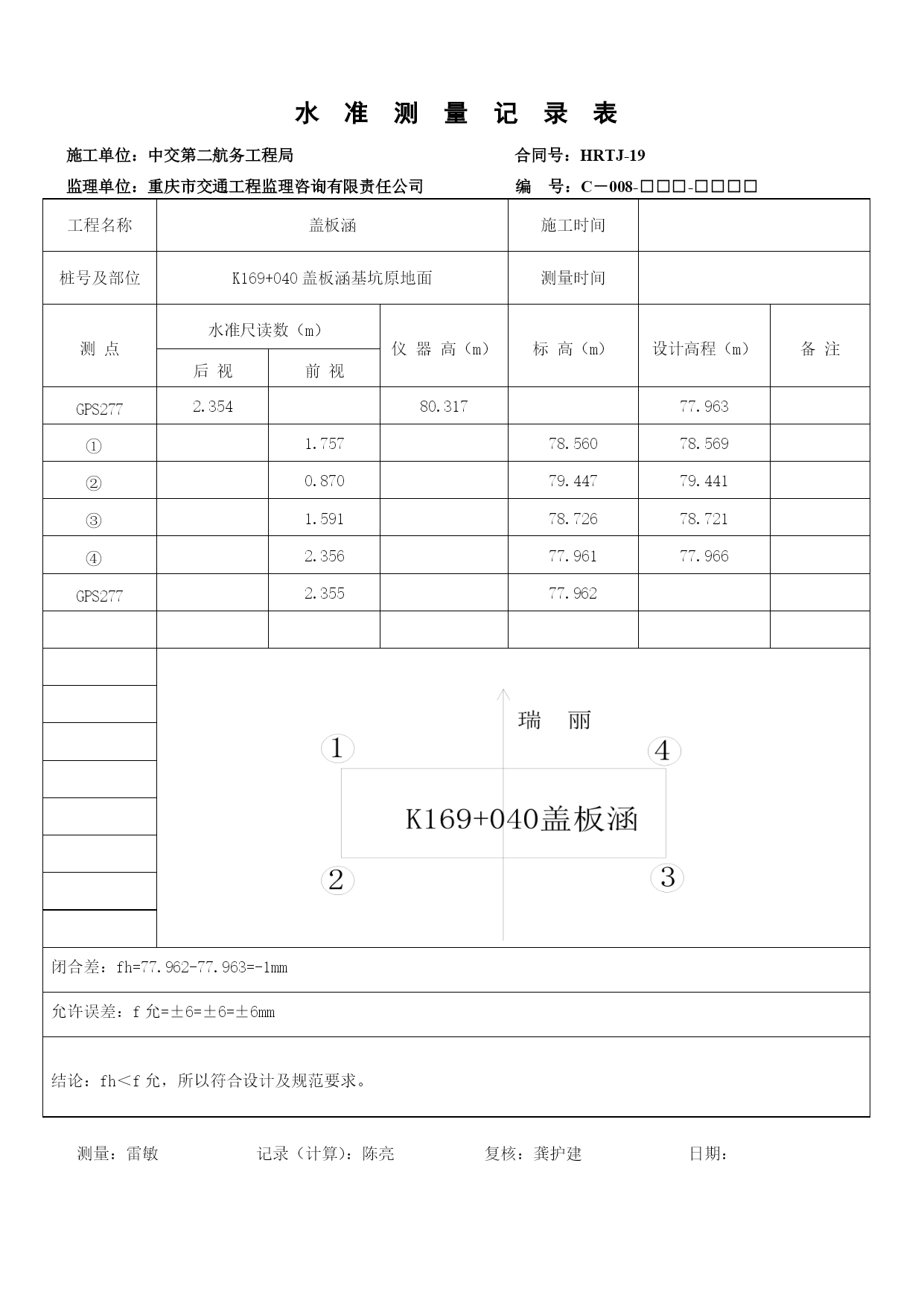

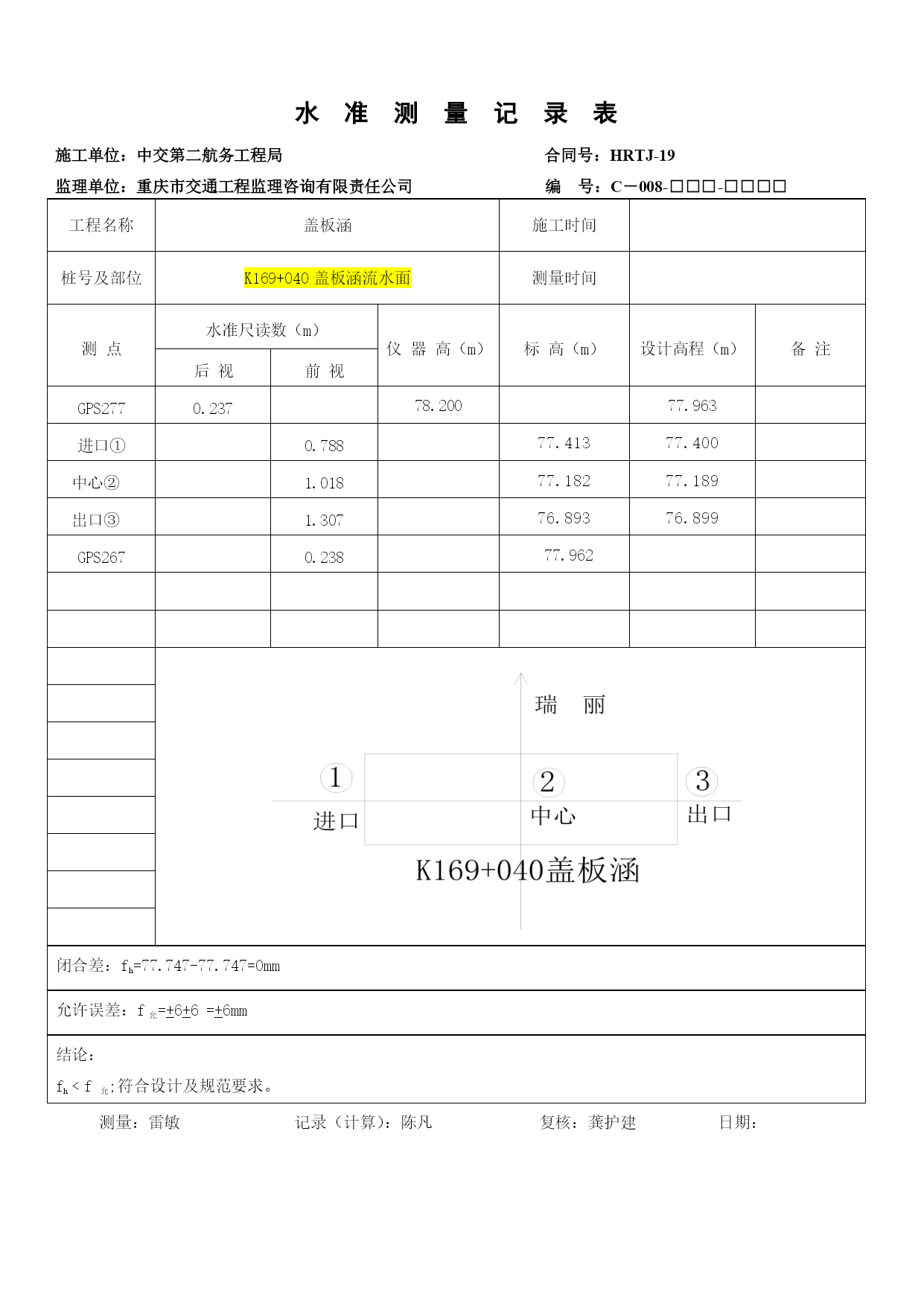

"闭合差：fh=77.
