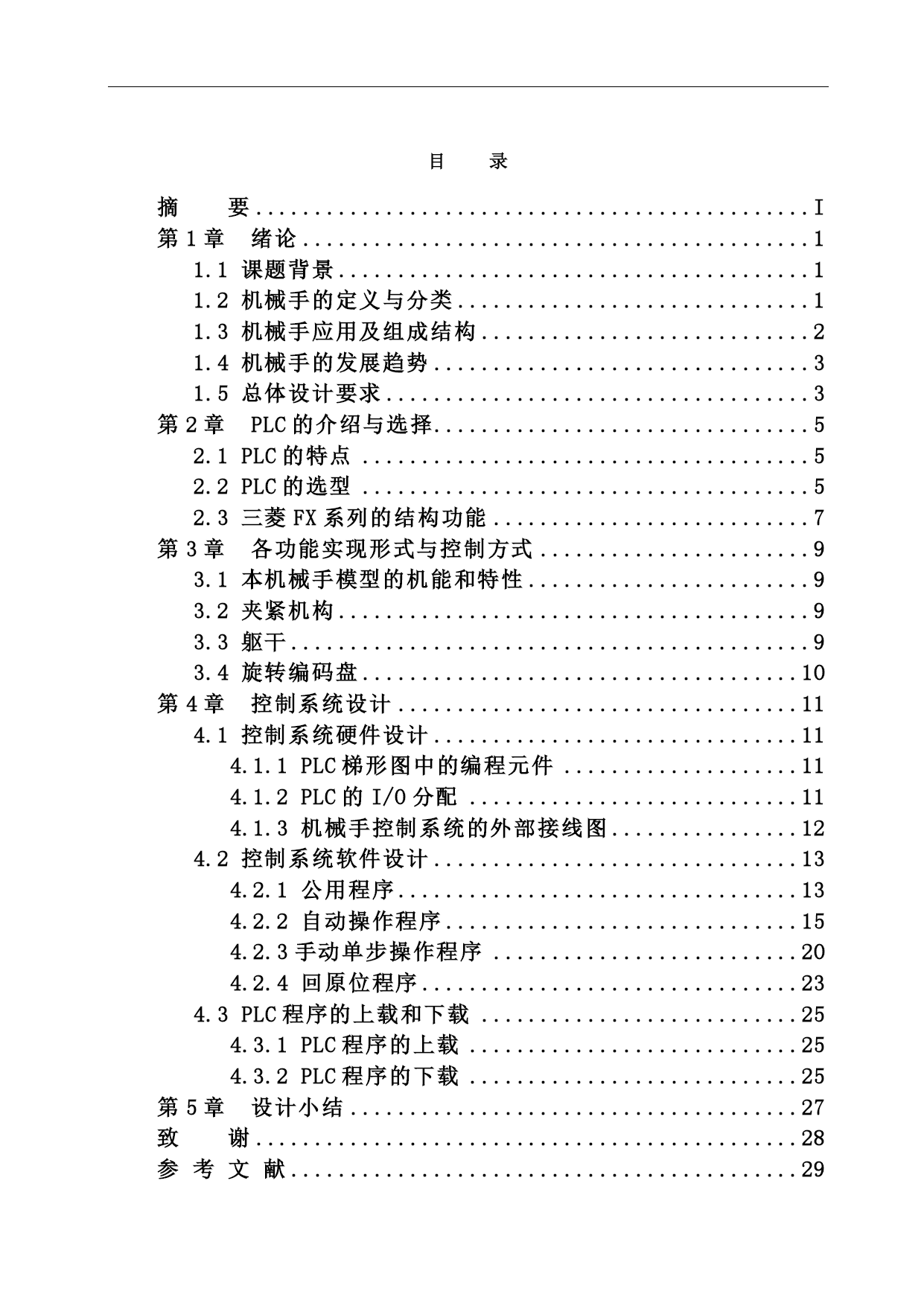

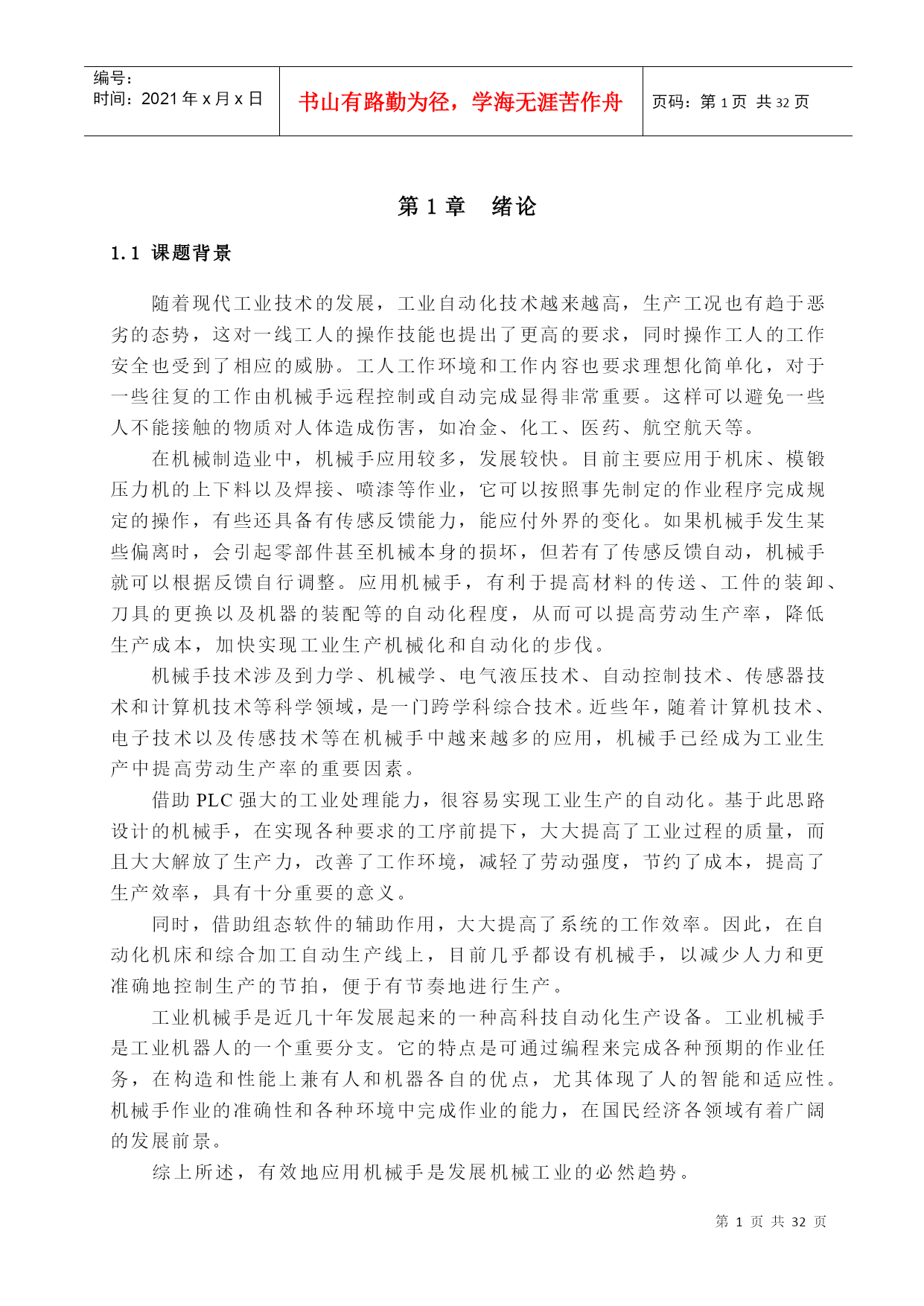

目录TOC\o"1-3"\h\z\u摘要I第1章绪论11.1课题背景11.2机械手的定义与分类11.3机械手应用及组成结构21.4机械手的发展趋势31.5总体设计要求3第2章PLC的介绍与选择52.1PLC的特点52.2PLC的选型52.3三菱FX系列的结构功能7第3章各功能实现形式与控制方式93.1本机械手模型的机能和特性93.2夹紧机构93.3躯干93.4旋转编码盘10第4章控制系统设计114.1控制系统硬件设计114.1.1PLC梯形图中的编程元件114.1.2PLC的I/O分配114.1.3机械手控制系统的外部接线图124.2控制系统软件设计134.2.1公用程序134.2.2自动操作程序154.2.3手动单步操作程序204.2.4回原位程序234.3PLC程序的上载和下载254.3.1PLC程序的上载254.3.2PLC程序的下载25第5章设计小结27致谢28参考文献29编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE29页共NUMPAGES32页第PAGE\*MERGEFORMAT29页共NUMPAGES\*MERGEFORMAT32页第1章绪论1.1课题背景随着现代工业技术的发展，工业自动化技术越来越高，生产工况也有趋于恶劣的态势，这对一线工人的操作技能也提出了更高的要求，同时操作工人的工作安全也受到了相应的威胁。工人工作环境和工作内容也要求理想化简单化，对于一些往复的工作由机械手远程控制或自动完成显得非常重要。这样可以避免一些人不能接触的物质对人体造成伤害，如冶金、化工、医药、航空航天等。在机械制造业中，机械手应用较多，发展较快。目前主要应用于机床、模锻压力机的上下料以及焊接、喷漆等作业，它可以按照事先制定的作业程序完成规定的操作，有些还具备有传感反馈能力，能应付外界的变化。如果机械手发生某些偏离时，会引起零部件甚至机械本身的损坏，但若有了传感反馈自动，机械手就可以根据反馈自行调整。应用机械手，有利于提高材料的传送、工件的装卸、刀具的更换以及机器的装配等的自动化程度，从而可以提高劳动生产率，降低生产成本，加快实现工业生产机械化和自动化的步伐。机械手技术涉及到力学、机械学、电气液压技术、自动控制技术、传感器技术和计算机技术等科学领域，是一门跨学科综合技术。近些年，随着计算机技术、电子技术以及传感技术等在机械手中越来越多的应用，机械手已经成为工业生产中提高劳动生产率的重要因素。借助PLC强大的工业处理能力，很容易实现工业生产的自动化。基于此思路设计的机械手，在实现各种要求的工序前提下，大大提高了工业过程的质量，而且大大解放了生产力，改善了工作环境，减轻了劳动强度，节约了成本，提高了生产效率，具有十分重要的意义。同时，借助组态软件的辅助作用，大大提高了系统的工作效率。因此，在自动化机床和综合加工自动生产线上，目前几乎都设有机械手，以减少人力和更准确地控制生产的节拍，便于有节奏地进行生产。工业机械手是近几十年发展起来的一种高科技自动化生产设备。工业机械手是工业机器人的一个重要分支。它的特点是可通过编程来完成各种预期的作业任务，在构造和性能上兼有人和机器各自的优点，尤其体现了人的智能和适应性。机械手作业的准确性和各种环境中完成作业的能力，在国民经济各领域有着广阔的发展前景。综上所述，有效地应用机械手是发展机械工业的必然趋势。1.2机械手的定义与分类机械手是一种能自动化定位控制并可重新编程序以变动的多功能机器，它有多个自由度，可用来搬运物体以完成在各个不同环境中工作。机械手的迅速发展是由于它的积极作用正日益为人们所认识。其一，它能部分代替人工操作；其二，它能按照生产工艺要求，遵循一定的程序、时间和位置来完成工件的传送和装卸；其三，它能操作必要的机具进行焊接和装配。因此，它能大大地改善工人的劳动条件，显著地提高劳动生产率，加快实现工业生产机械化和自动化的步伐。因而，受到各先进工业国家的重视，并投入了大量的物力和财力加以研究和应用。尤其在高温、高压、粉尘、噪音以及带有放射性和污染的场合，应用得更为广泛。机械手一般分为三类。第一类是不需要人工操作的通用机械手，它是一种独立的不附属于某一主机的装置。它可以根据任务的需要编制程序，以完成各项规定工作。它的特点是除具备普通机械的物理性能外，还具备通用机械、记忆智能的三元机械。第二类是需要人工操作的，称为操作机。它起源于原子、军事工业，先是通过操作机来完成特定的作业，
