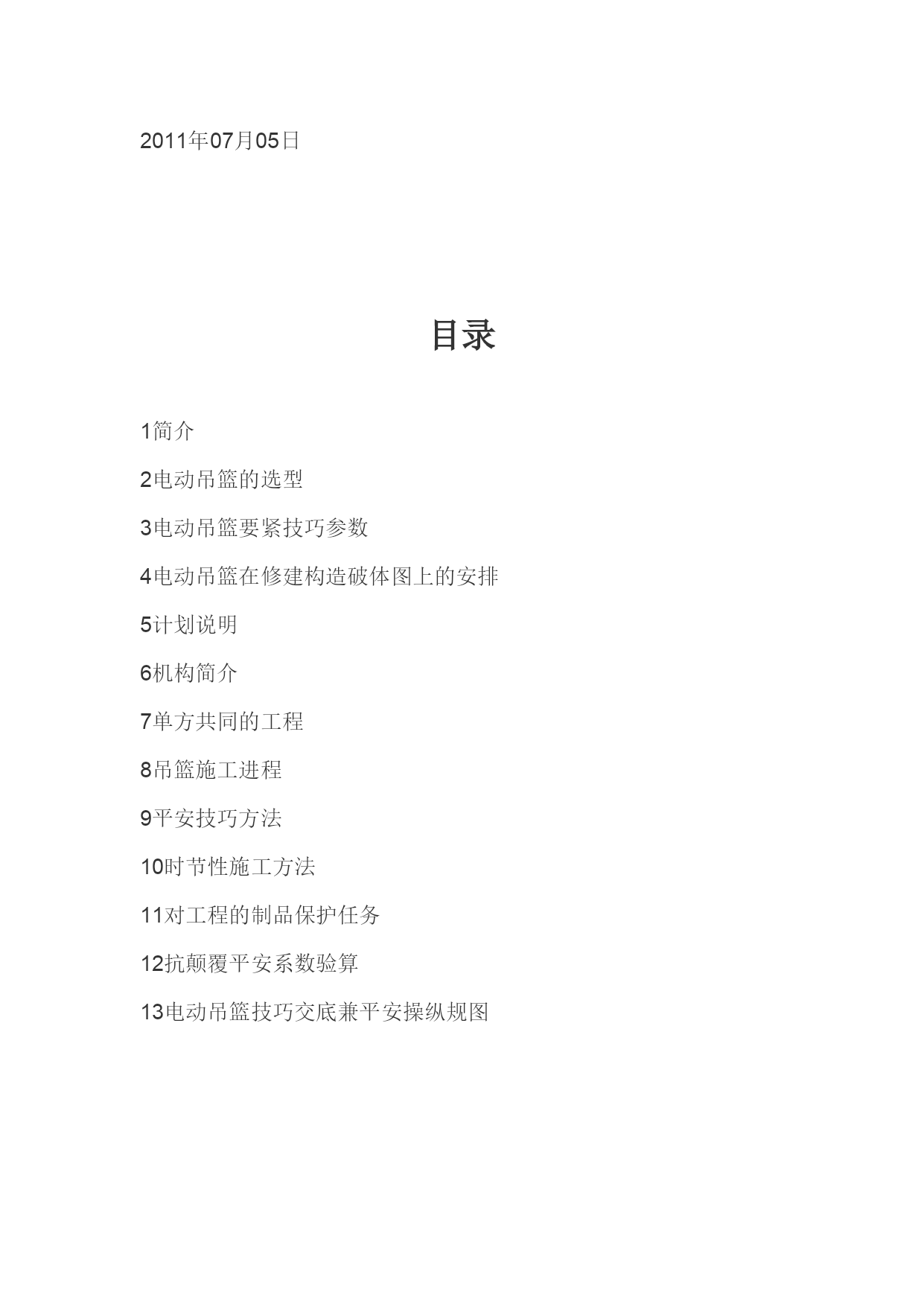

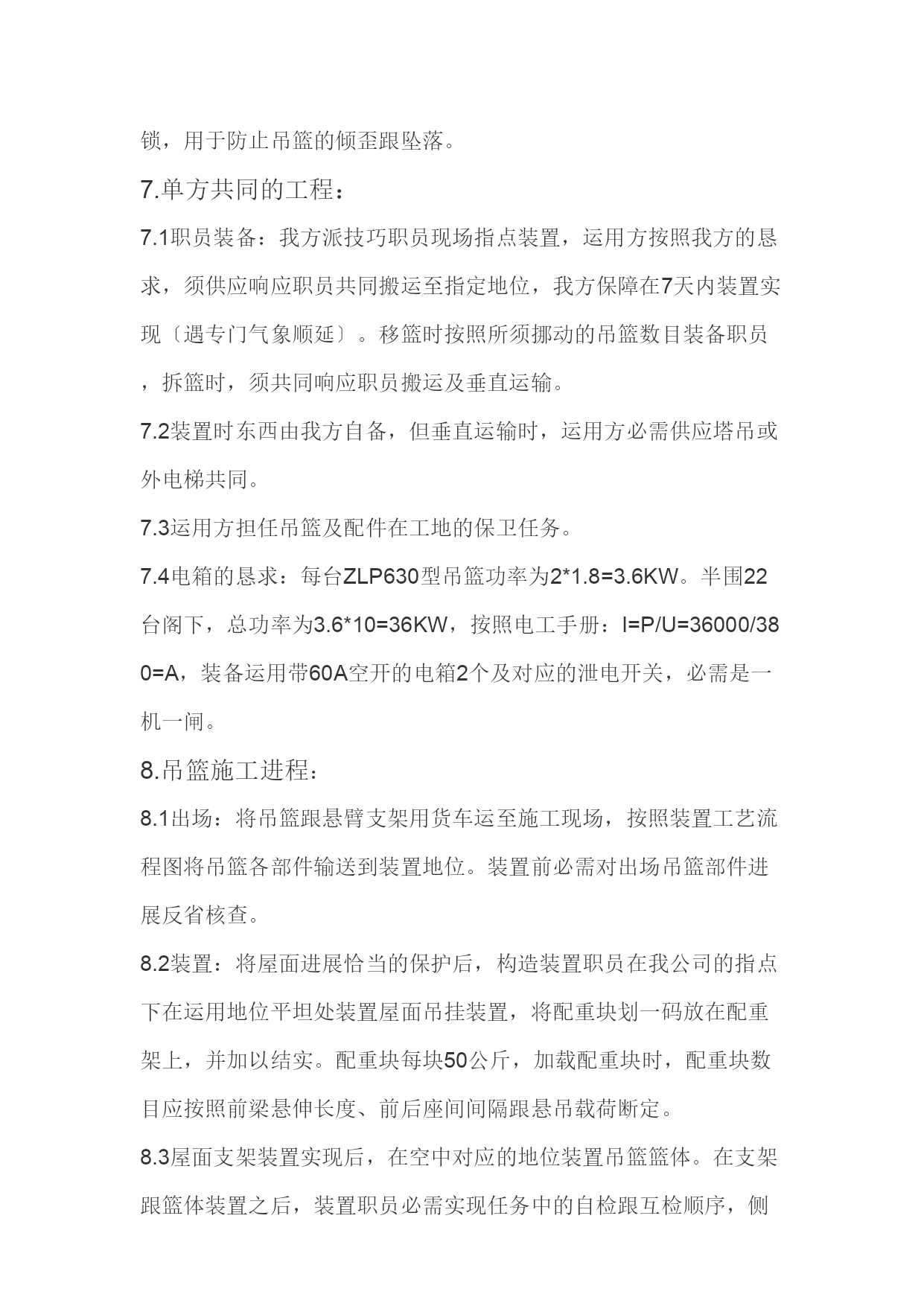

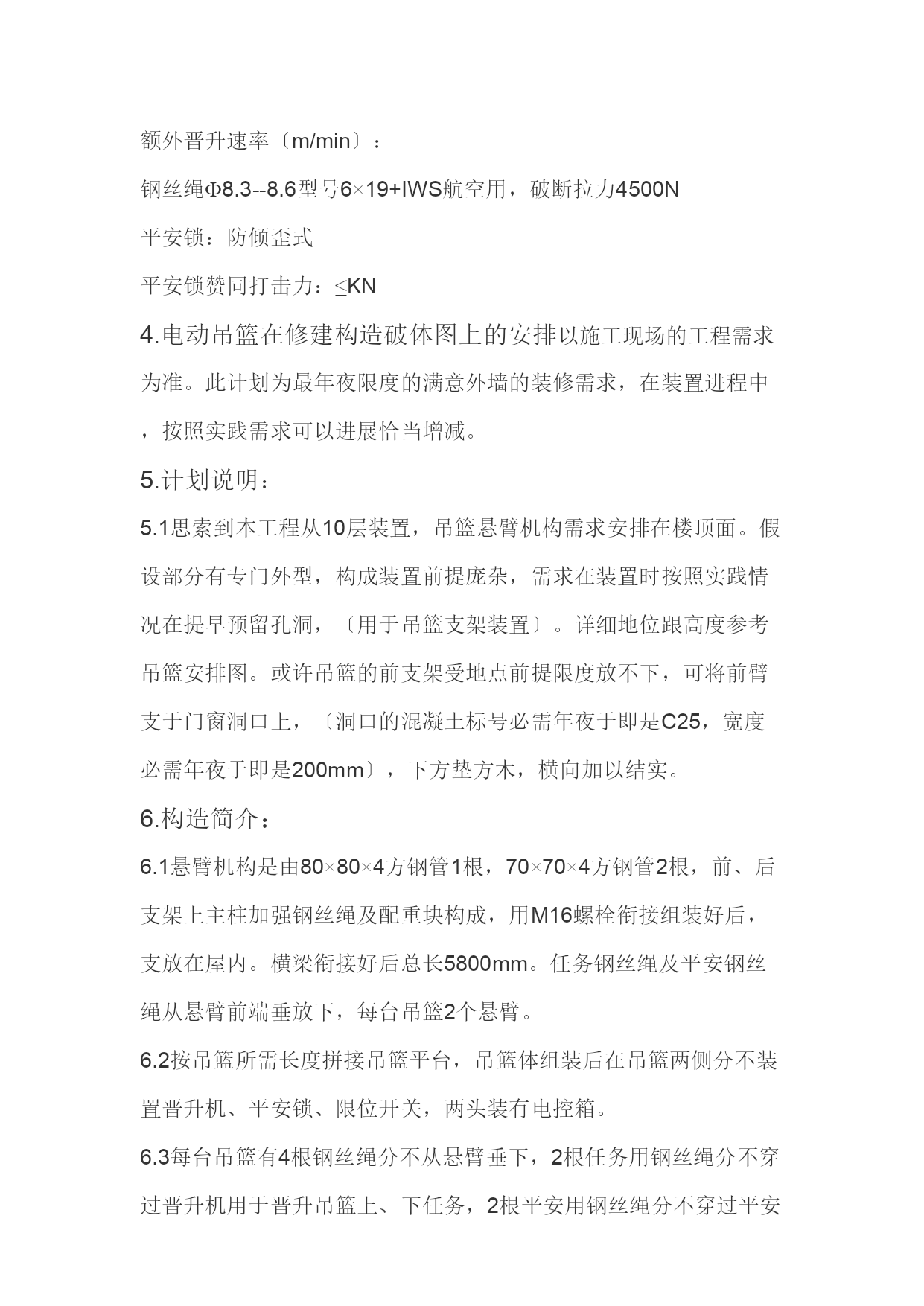

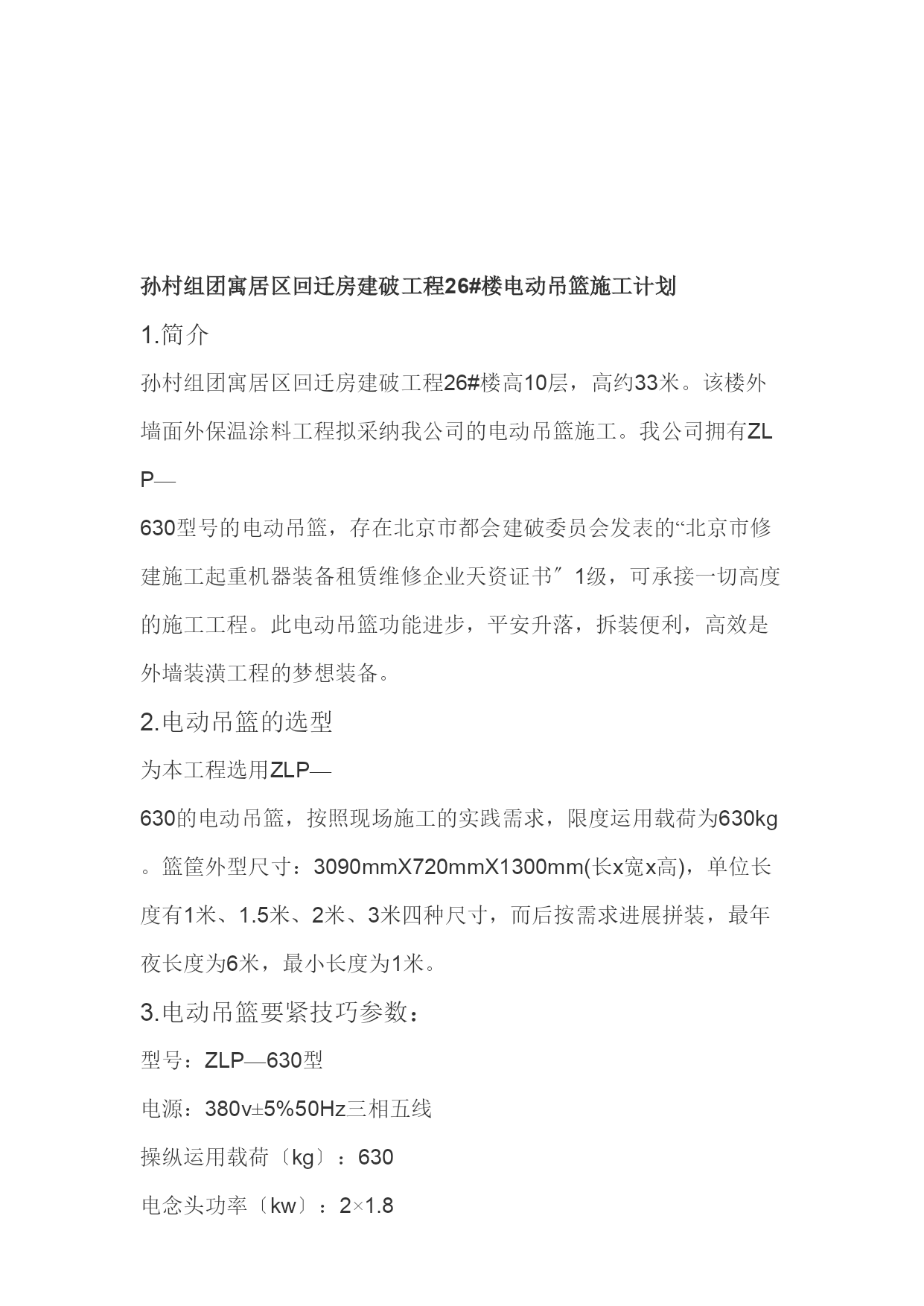

孙村组团寓居区回迁房建破工程26#楼电动吊篮装置、装配施工计划体例人：马超考核人：李文勇装置单位：2011年07月05日目录1简介2电动吊篮的选型3电动吊篮要紧技巧参数4电动吊篮在修建构造破体图上的安排5计划说明6机构简介7单方共同的工程8吊篮施工进程9平安技巧方法10时节性施工方法11对工程的制品保护任务12抗颠覆平安系数验算13电动吊篮技巧交底兼平安操纵规图孙村组团寓居区回迁房建破工程26#楼电动吊篮施工计划1.简介孙村组团寓居区回迁房建破工程26#楼高10层，高约33米。该楼外墙面外保温涂料工程拟采纳我公司的电动吊篮施工。我公司拥有ZLP—630型号的电动吊篮，存在北京市都会建破委员会发表的“北京市修建施工起重机器装备租赁维修企业天资证书〞1级，可承接一切高度的施工工程。此电动吊篮功能进步，平安升落，拆装便利，高效是外墙装潢工程的梦想装备。2.电动吊篮的选型为本工程选用ZLP—630的电动吊篮，按照现场施工的实践需求，限度运用载荷为630kg。篮筐外型尺寸：3090mmX720mmX1300mm(长x宽x高)，单位长度有1米、1.5米、2米、3米四种尺寸，而后按需求进展拼装，最年夜长度为6米，最小长度为1米。3.电动吊篮要紧技巧参数：型号：ZLP—630型电源：380v±5%50Hz三相五线操纵运用载荷〔kg〕：630电念头功率〔kw〕：2×1.8额外晋升速率〔m/min〕：钢丝绳Ф8.3--8.6型号6×19+IWS航空用，破断拉力4500N平安锁：防倾歪式平安锁赞同打击力：≤KN4.电动吊篮在修建构造破体图上的安排以施工现场的工程需求为准。此计划为最年夜限度的满意外墙的装修需求，在装置进程中，按照实践需求可以进展恰当增减。5.计划说明：5.1思索到本工程从10层装置，吊篮悬臂机构需求安排在楼顶面。假设部分有专门外型，构成装置前提庞杂，需求在装置时按照实践情况在提早预留孔洞，〔用于吊篮支架装置〕。详细地位跟高度参考吊篮安排图。或许吊篮的前支架受地点前提限度放不下，可将前臂支于门窗洞口上，〔洞口的混凝土标号必需年夜于即是C25，宽度必需年夜于即是200mm〕，下方垫方木，横向加以结实。6.构造简介：6.1悬臂机构是由80×80×4方钢管1根，70×70×4方钢管2根，前、后支架上主柱加强钢丝绳及配重块构成，用M16螺栓衔接组装好后，支放在屋内。横梁衔接好后总长5800mm。任务钢丝绳及平安钢丝绳从悬臂前端垂放下，每台吊篮2个悬臂。6.2按吊篮所需长度拼接吊篮平台，吊篮体组装后在吊篮两侧分不装置晋升机、平安锁、限位开关，两头装有电控箱。6.3每台吊篮有4根钢丝绳分不从悬臂垂下，2根任务用钢丝绳分不穿过晋升机用于晋升吊篮上、下任务，2根平安用钢丝绳分不穿过平安锁，用于防止吊篮的倾歪跟坠落。7.单方共同的工程：7.1职员装备：我方派技巧职员现场指点装置，运用方按照我方的恳求，须供应响应职员共同搬运至指定地位，我方保障在7天内装置实现〔遇专门气象顺延〕。移篮时按照所须挪动的吊篮数目装备职员，拆篮时，须共同响应职员搬运及垂直运输。7.2装置时东西由我方自备，但垂直运输时，运用方必需供应塔吊或外电梯共同。7.3运用方担任吊篮及配件在工地的保卫任务。7.4电箱的恳求：每台ZLP630型吊篮功率为2*1.8=3.6KW。半围22台阁下，总功率为3.6*10=36KW，按照电工手册：I=P/U=36000/380=A，装备运用带60A空开的电箱2个及对应的泄电开关，必需是一机一闸。8.吊篮施工进程：8.1出场：将吊篮跟悬臂支架用货车运至施工现场，按照装置工艺流程图将吊篮各部件输送到装置地位。装置前必需对出场吊篮部件进展反省核查。8.2装置：将屋面进展恰当的保护后，构造装置职员在我公司的指点下在运用地位平坦处装置屋面吊挂装置，将配重块划一码放在配重架上，并加以结实。配重块每块50公斤，加载配重块时，配重块数目应按照前梁悬伸长度、前后座间间隔跟悬吊载荷断定。8.3屋面支架装置实现后，在空中对应的地位装置吊篮篮体。在支架跟篮体装置之后，装置职员必需实现任务中的自检跟互检顺序，侧重点反省各衔接点的螺栓能否缺少跟松动。8.4每台吊篮均设有一条保险绳，保险绳结实在屋内结实点上，保险绳沿墙放下。8.5实验：在确认上述任务实现后，装置职员衔接好电源线，将钢丝绳穿到晋升机跟平安锁内，将吊篮高低运转3-5次，进展试运转。及格后单方安排装备验收。8.6装备验收：屋面机构、钢丝绳、平安锁实验、试运转等。装备验收实现后，单方签订验收单。吊篮交付运用。8.7移篮：每个施工段任务终了后，需把篮体落到空中，撤除钢丝绳，把支架撤除运到屋顶，从新装置支架，登记钢丝绳从新晋升篮体。吊篮未着地不赞同进展地位挪动。移篮必需断电,防止误操纵
