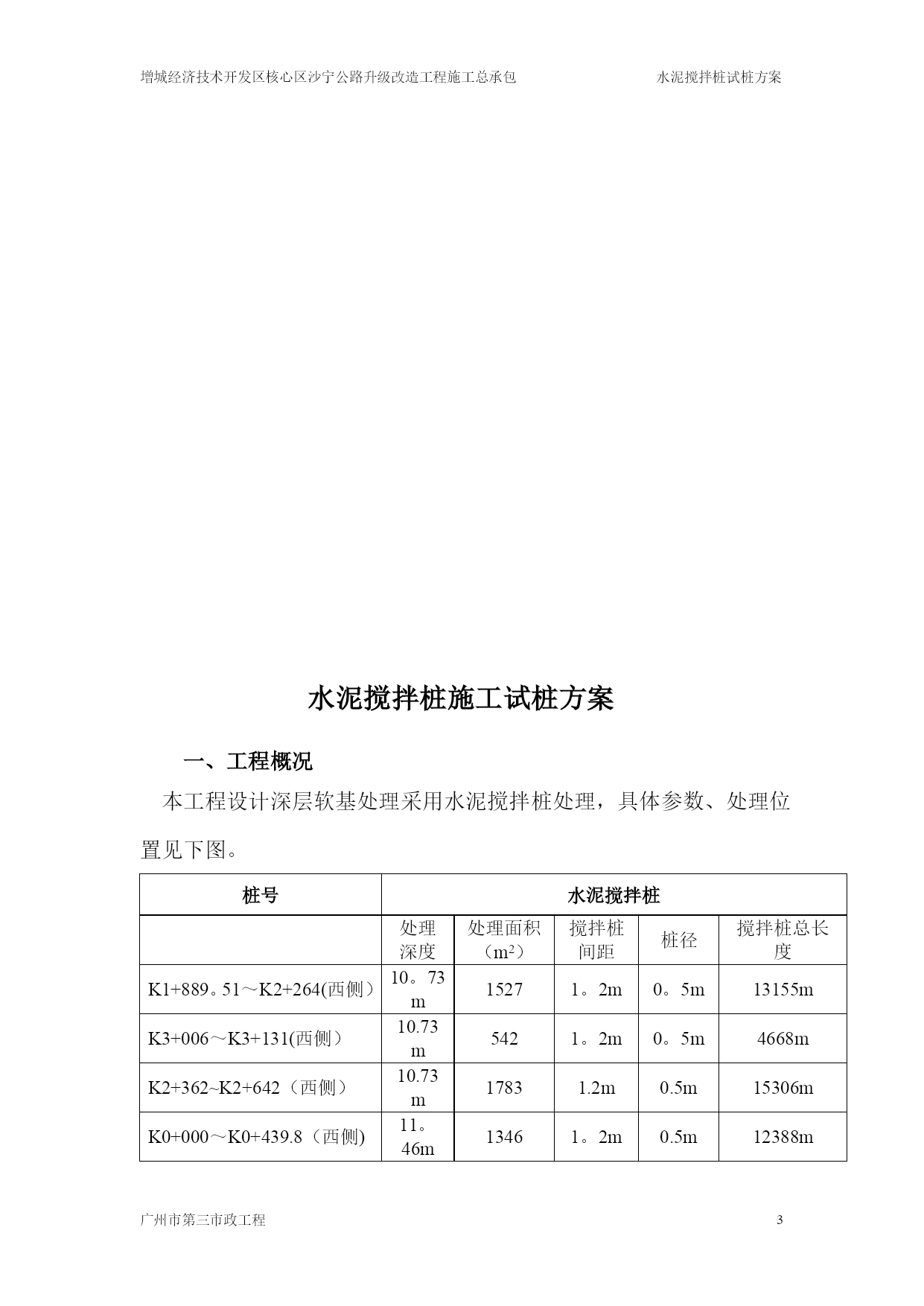

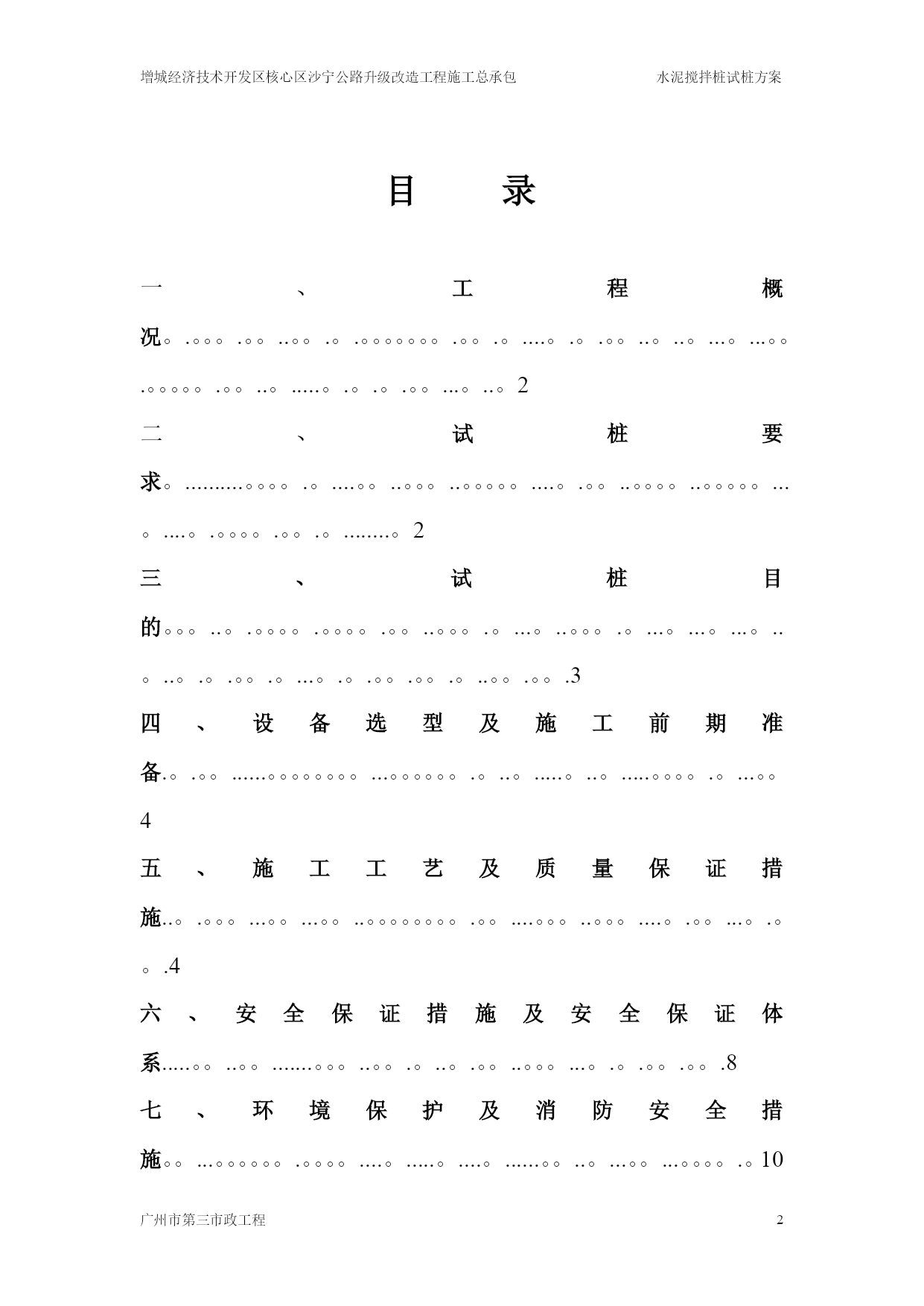

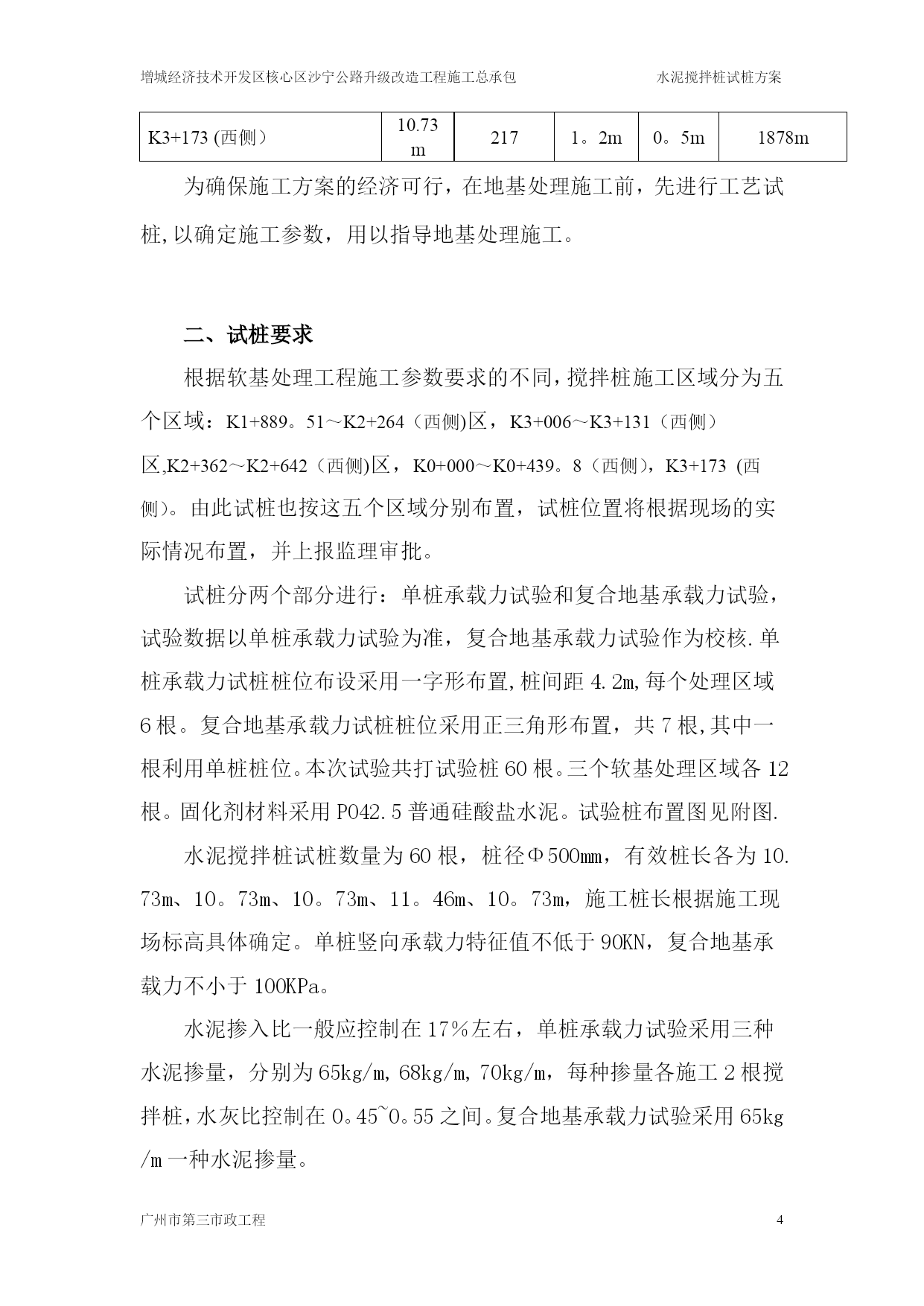

增城经济技术开发区核心区沙宁公路升级改造工程施工总承包水泥搅拌桩试桩方案PAGEPAGE17广州市第三市政工程水泥搅拌桩施工试桩方案【实用文档】doc文档可直接使用可编辑，欢迎下载目录一、工程概况。.。。。.。。..。。.。.。。。。。。。.。。.。....。.。.。。..。..。...。...。。.。。。。。.。。..。.....。.。.。.。。...。..。2二、试桩要求。..........。。。。.。....。。..。。。..。。。。。....。.。。..。。。。..。。。。。...。....。.。。。。.。。.。........。2三、试桩目的。。。..。.。。。。.。。。。.。。..。。。.。...。..。。。.。...。...。...。..。..。.。.。。.。...。.。.。。.。。.。..。。.。。.3四、设备选型及施工前期准备.。.。。......。。。。。。。。...。。。。。。.。..。.....。..。.....。。。。.。...。。4五、施工工艺及质量保证措施..。.。。。...。。...。。..。。。。。。。。.。。....。。。..。。。....。.。。...。.。。.4六、安全保证措施及安全保证体系.....。。..。。.......。。。..。。.。..。.。。..。。。...。.。.。。.。。.8七、环境保护及消防安全措施。。...。。。。。。.。。。。....。.....。....。......。。..。...。。...。。。。.。10水泥搅拌桩施工试桩方案一、工程概况本工程设计深层软基处理采用水泥搅拌桩处理，具体参数、处理位置见下图。桩号水泥搅拌桩处理深度处理面积（m2）搅拌桩间距桩径搅拌桩总长度K1+889。51～K2+264(西侧）10。73m15271。2m0。5m13155mK3+006～K3+131(西侧）10.73m5421。2m0。5m4668mK2+362~K2+642（西侧）10.73m17831.2m0.5m15306mK0+000～K0+439.8（西侧)11。46m13461。2m0.5m12388mK3+173(西侧）10.73m2171。2m0。5m1878m为确保施工方案的经济可行，在地基处理施工前，先进行工艺试桩,以确定施工参数，用以指导地基处理施工。二、试桩要求根据软基处理工程施工参数要求的不同，搅拌桩施工区域分为五个区域：K1+889。51～K2+264（西侧)区，K3+006～K3+131（西侧）区,K2+362～K2+642（西侧)区，K0+000～K0+439。8（西侧），K3+173(西侧）。由此试桩也按这五个区域分别布置，试桩位置将根据现场的实际情况布置，并上报监理审批。试桩分两个部分进行：单桩承载力试验和复合地基承载力试验，试验数据以单桩承载力试验为准，复合地基承载力试验作为校核.单桩承载力试桩桩位布设采用一字形布置,桩间距4.2m,每个处理区域6根。复合地基承载力试桩桩位采用正三角形布置，共7根,其中一根利用单桩桩位。本次试验共打试验桩60根。三个软基处理区域各12根。固化剂材料采用PO42.5普通硅酸盐水泥。试验桩布置图见附图.水泥搅拌桩试桩数量为60根，桩径Φ500mm，有效桩长各为10.73m、10。73m、10。73m、11。46m、10。73m，施工桩长根据施工现场标高具体确定。单桩竖向承载力特征值不低于90KN，复合地基承载力不小于100KPa。水泥掺入比一般应控制在17％左右，单桩承载力试验采用三种水泥掺量，分别为65kg/m,68kg/m,70kg/m，每种掺量各施工2根搅拌桩，水灰比控制在0。45~0。55之间。复合地基承载力试验采用65kg/m一种水泥掺量。三、试桩目的1、确定灰浆经输浆管到达搅拌机喷浆口的时间.2、确定搅拌下沉、提升速度和重复搅拌下沉、提升速度。3、确定灰浆稠度（水灰比）。4、根据不同掺入比（65kg/m,68kg/m,70kg/m）确定技术参数.5、确定工作压力.6、确定针对本工程的施工质量检验标准评价依据.7、检验施工设备及选定的施工工艺。8、根据单桩承载力试验确定施工掺入比.9、校核复合地基承载力。四、设备选型及施工前期准备（一）、主要施工设备及其技术参数根据设计要求，本工程选用SJB型深层搅拌桩机及其配套设备进行施工,该机具有移动灵活、成桩质量高、施工速度快、噪音低等优点，适宜本工程施工.1、桩机型号：SJB深层搅拌机2、搅拌头转速:60r/min3、最大施工深度:18m4、额定扭矩：8500N。m（二）、施工前期准备1、清除地表下各种障碍物（包括人防工程、建筑垃
