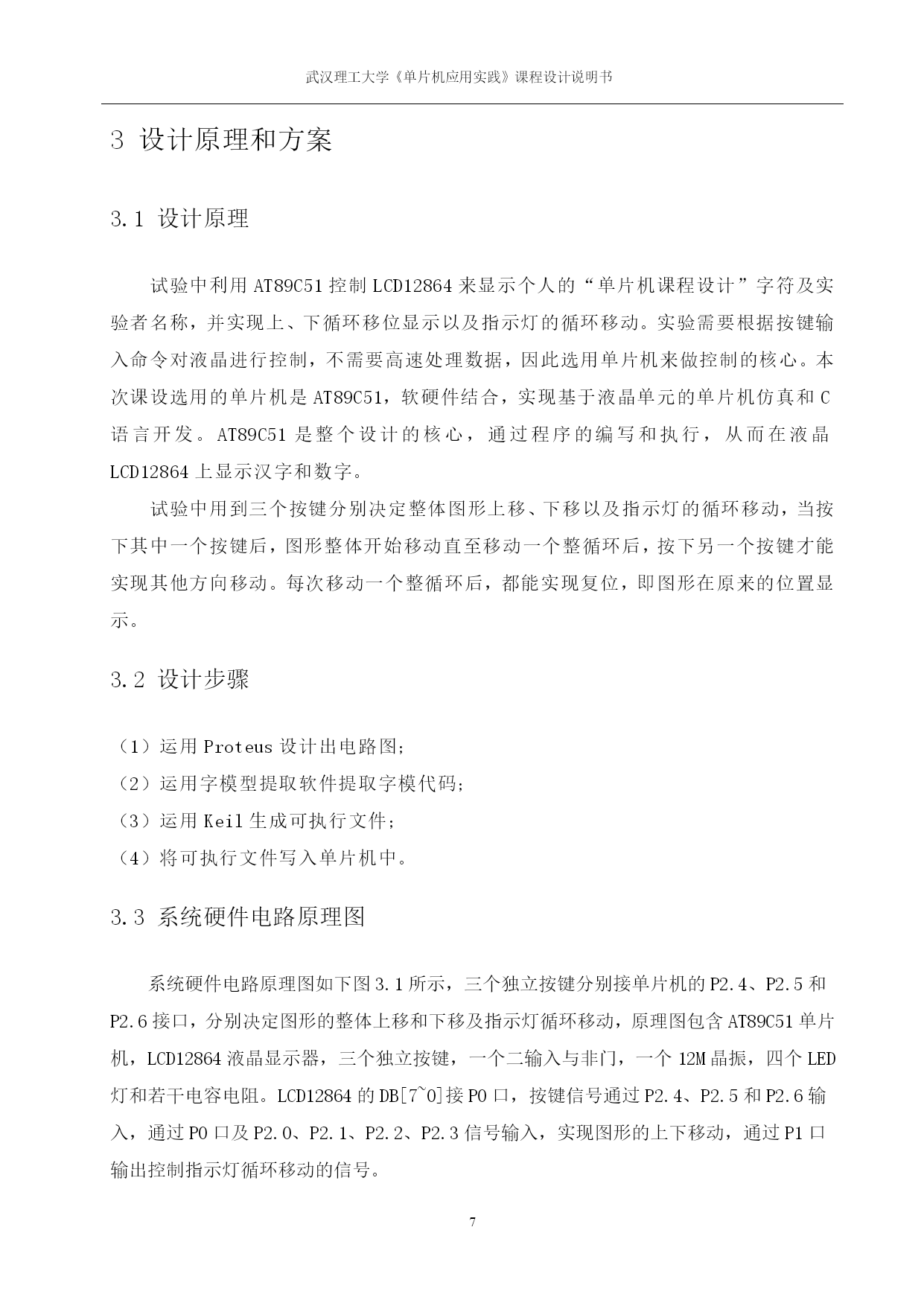

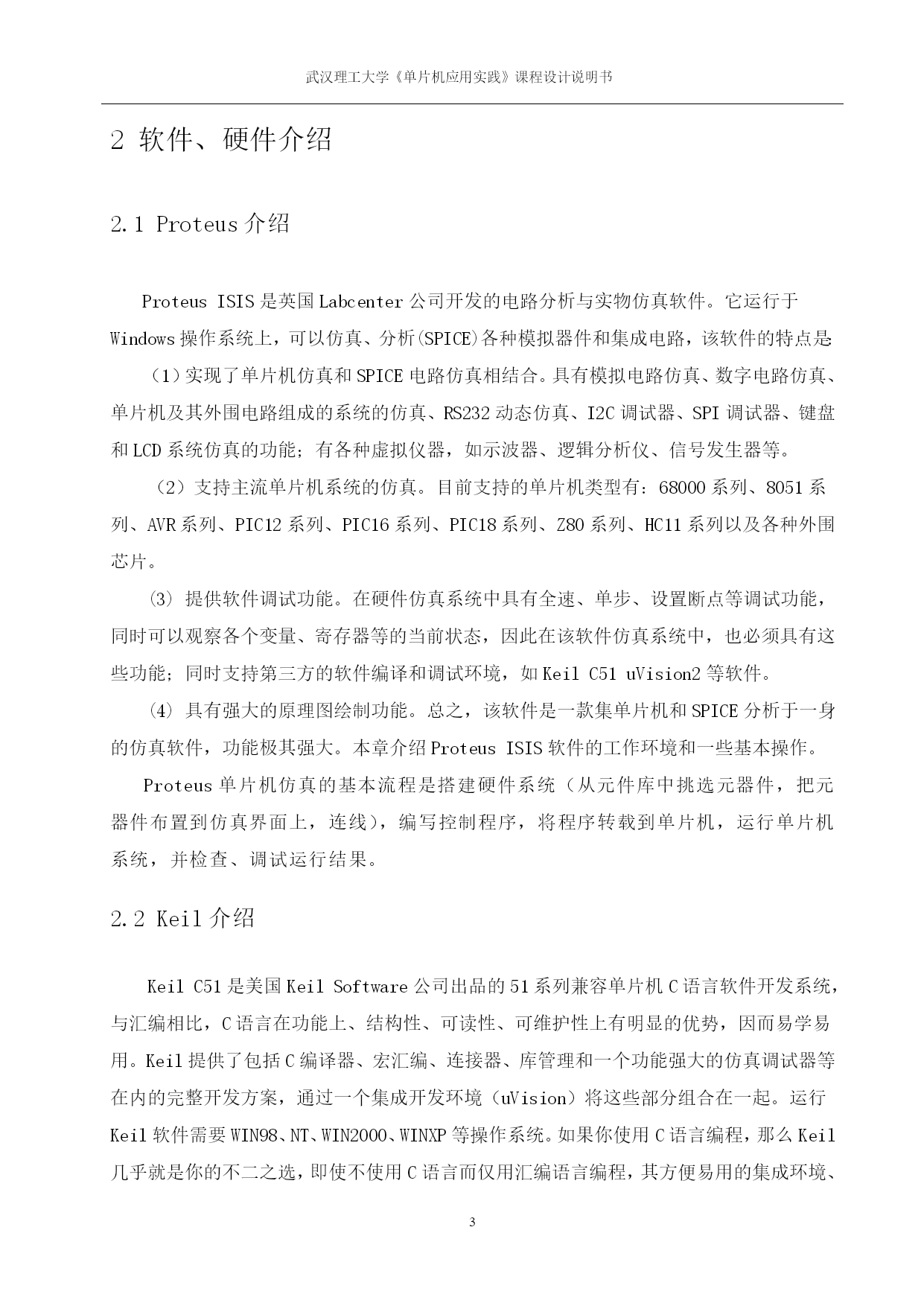

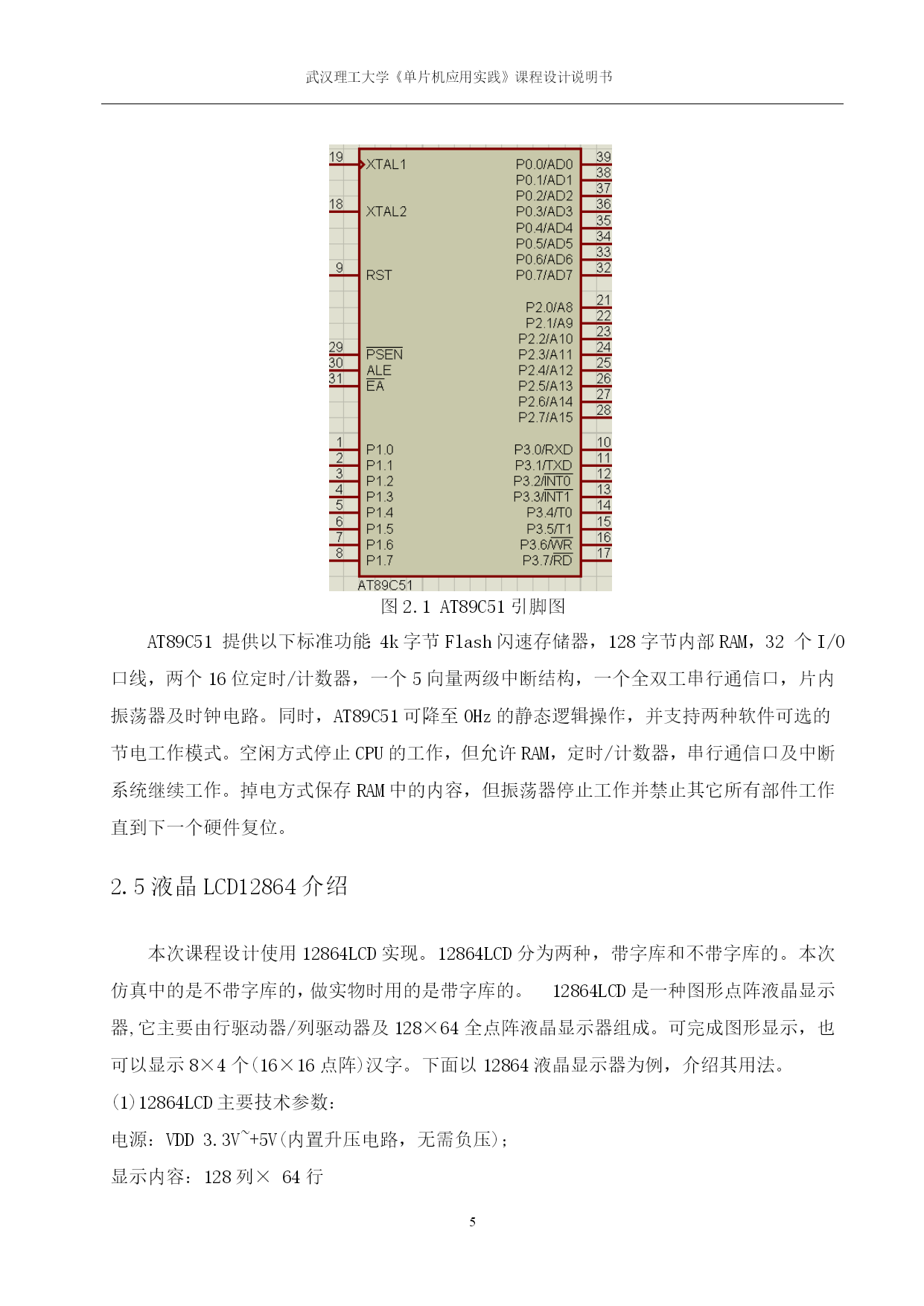

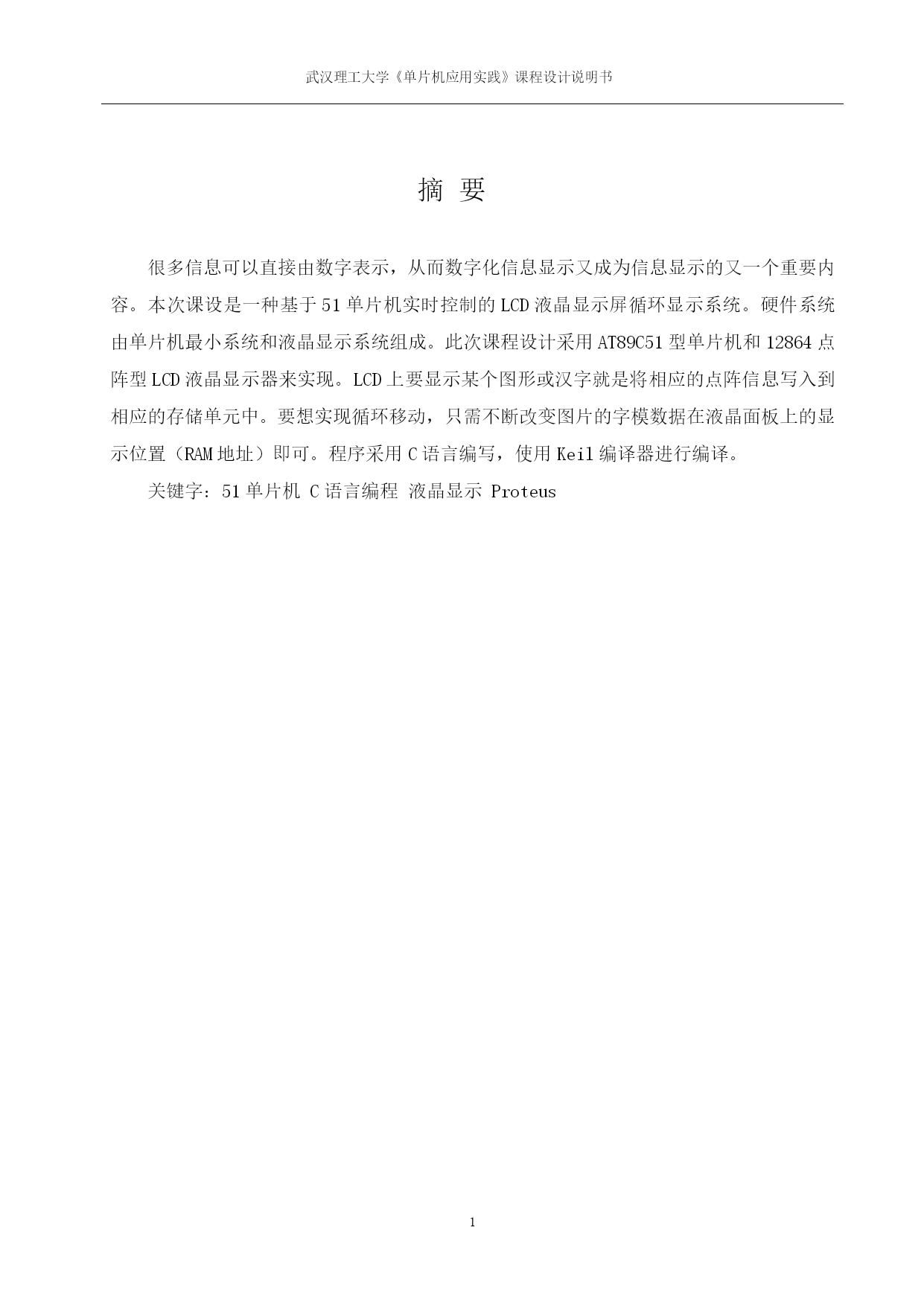

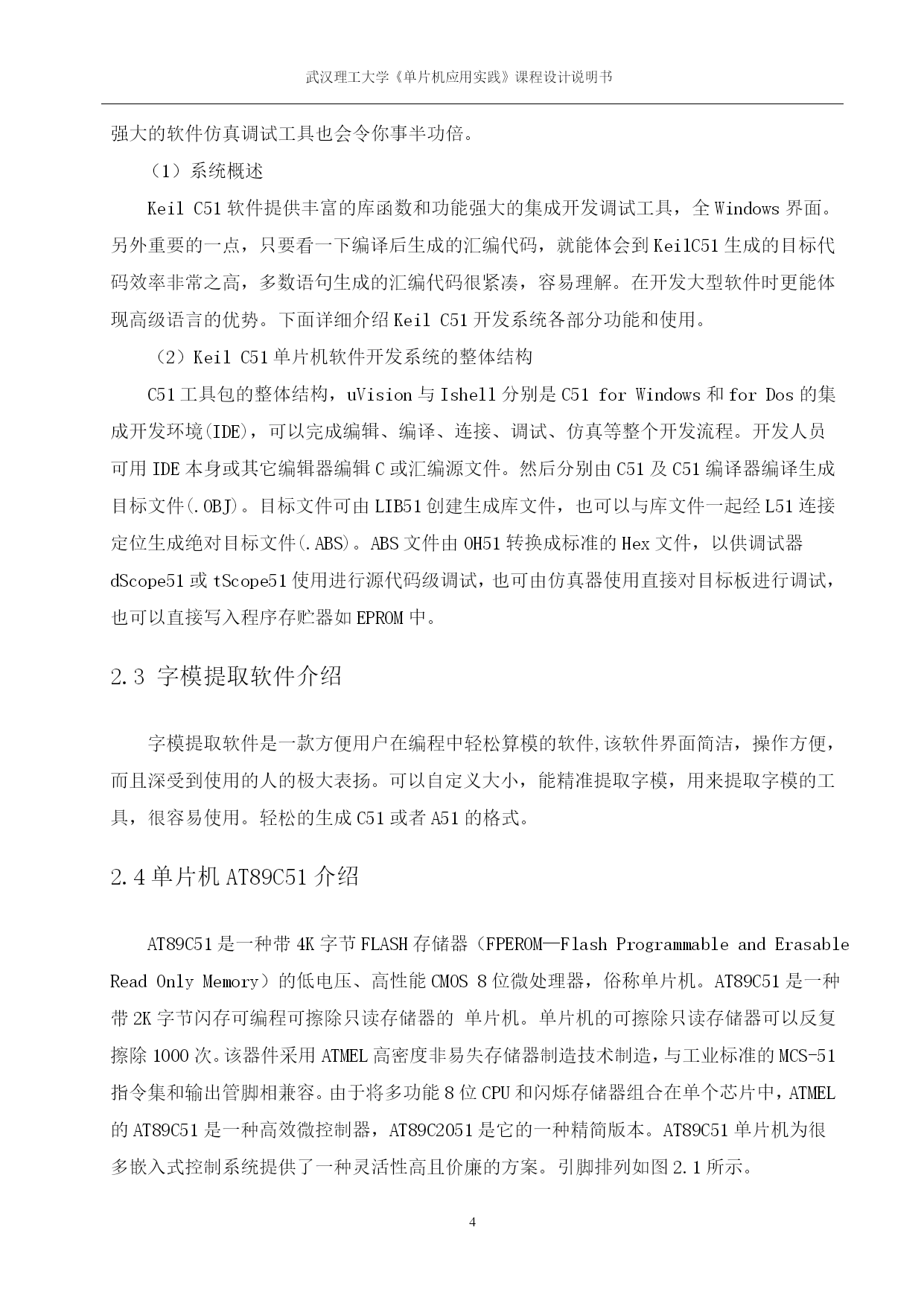

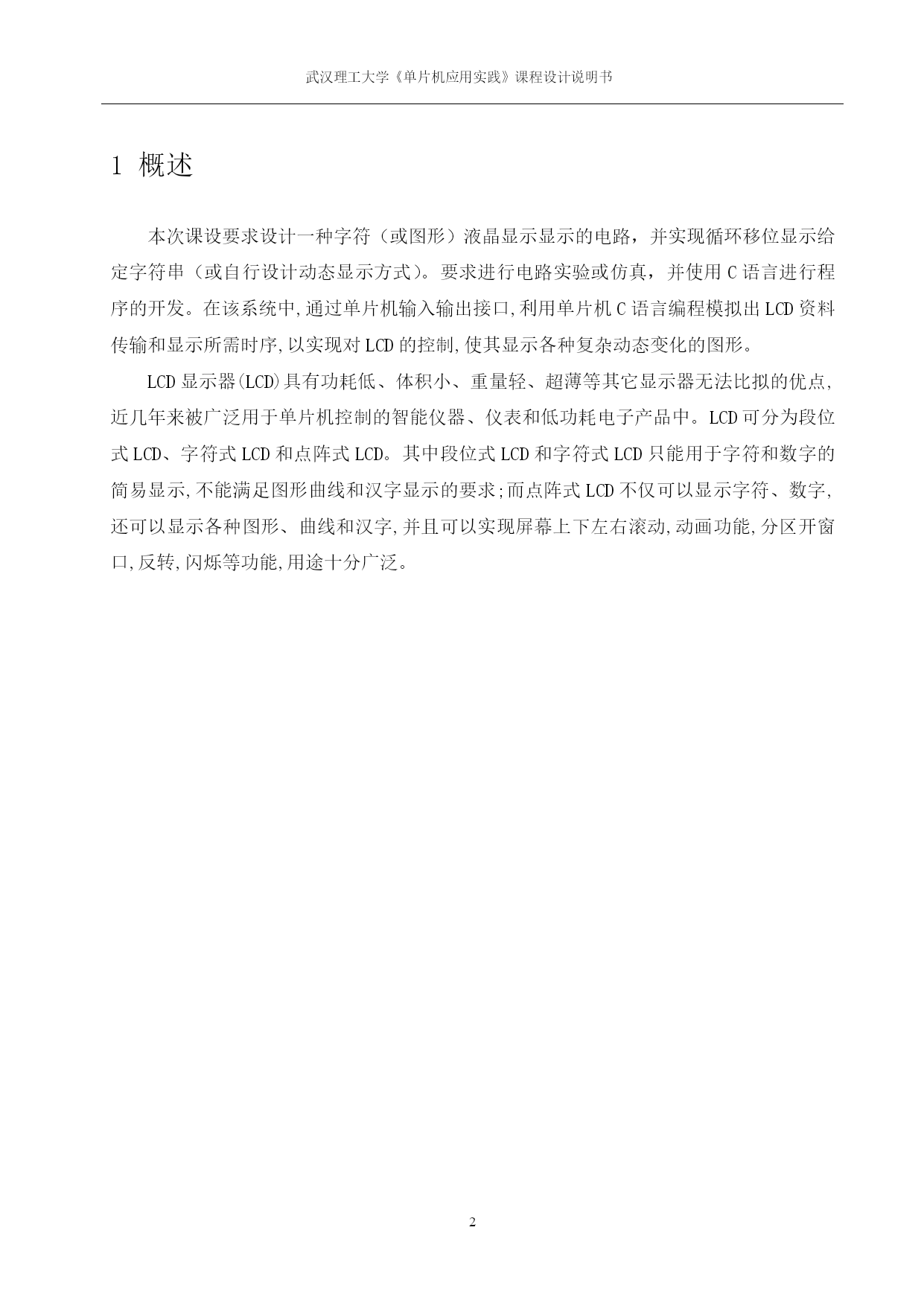

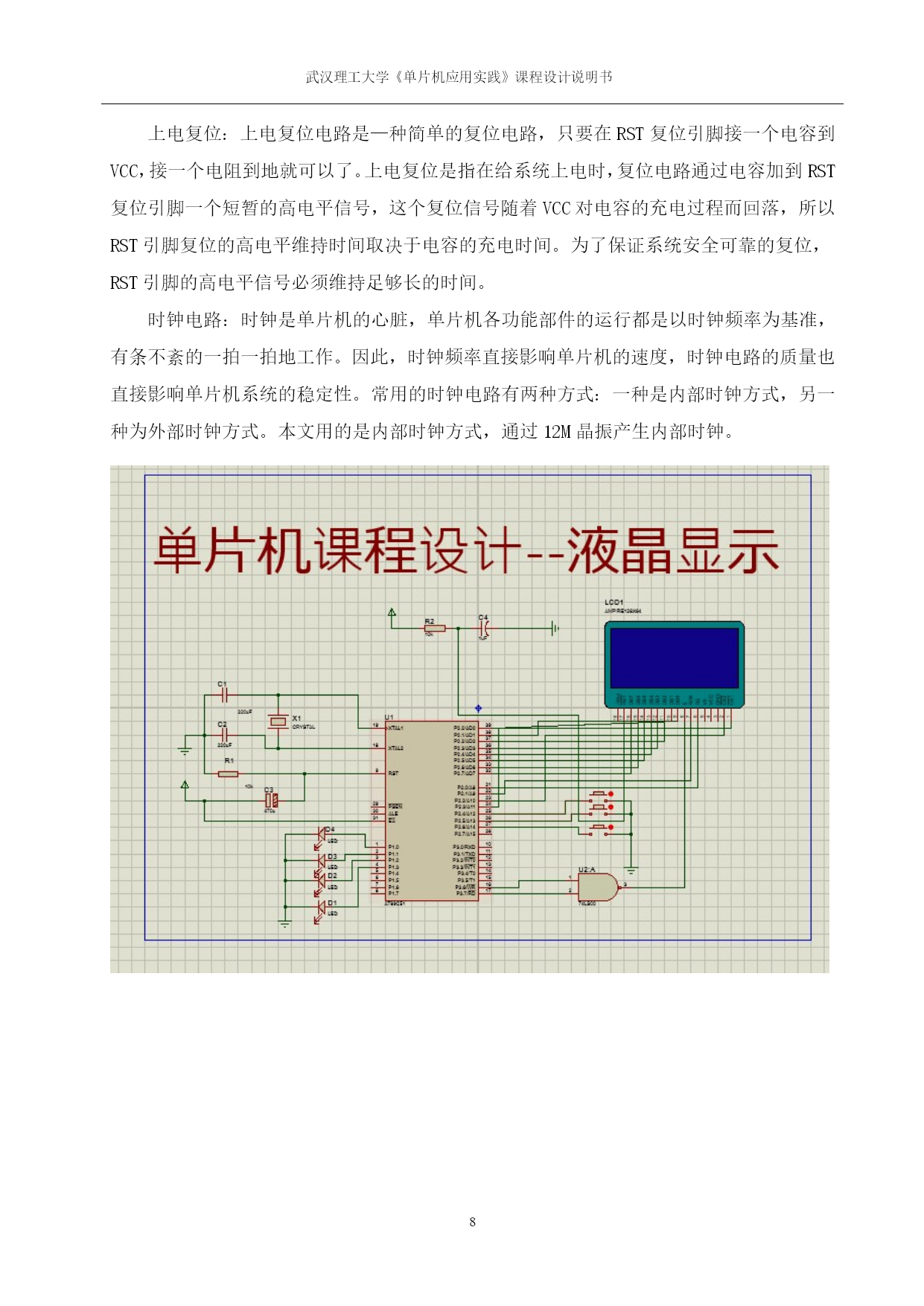

武汉理工大学《单片机应用实践》课程设计说明书PAGE1课程设计任务书学生姓名：专业班级：电信指导教师：工作单位：信息工程学院题目：基于液晶显示单元的单片机实验和C语言开发初始条件：具备单片机的理论知识；具备C语言编程能力；分析液晶显示的原理及实现；提供编程所需要的计算机一台要求完成的主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、独立编写程序实现液晶显示2、分析并用仿真软件实现单片机液晶显示及循环移位3、完成符合学校要求的设计说明书时间安排：一周，其中3天程序设计，2天程序调试指导教师签名：年月日系主任（或责任教师）签名：年月日武汉理工大学《单片机应用实践》课程设计说明书目录TOC\o"1-3"\h\uHYPERLINK\l_Toc12638摘要PAGEREF_Toc126381HYPERLINK\l_Toc9301概述PAGEREF_Toc9302HYPERLINK\l_Toc9302软件、硬件介绍3HYPERLINK\l_Toc81152.1Proteus介绍3HYPERLINK\l_Toc128202.2Keil介绍PAGEREF_Toc128203HYPERLINK\l_Toc128202.3字模提取软件介绍4HYPERLINK\l_Toc128202.4单片机AT89C51介绍4HYPERLINK\l_Toc128202.5液晶LCD12864介绍5HYPERLINK\l_Toc106553设计原理和方案7HYPERLINK\l_Toc203873.1设计原理7HYPERLINK\l_Toc203873.2设计步骤7HYPERLINK\l_Toc116743.3系统硬件电路原理图7HYPERLINK\l_Toc245754程序设计9HYPERLINK\l_Toc11544.1程序流程图9HYPERLINK\l_Toc110824.2实验程序10HYPERLINK\l_Toc69825仿真结果与分析16HYPERLINK\l_Toc241735.1仿真结果PAGEREF_Toc241739HYPERLINK\l_Toc24975.2仿真结果分析PAGEREF_Toc249710HYPERLINK\l_Toc176406实物展示PAGEREF_Toc1764015HYPERLINK\l_Toc268247心得体会PAGEREF_Toc2682417HYPERLINK\l_Toc167058参考文献19HYPERLINK\l_Toc167059本科生课程设计成绩认定表20摘要很多信息可以直接由数字表示，从而数字化信息显示又成为信息显示的又一个重要内容。本次课设是一种基于51单片机实时控制的LCD液晶显示屏循环显示系统。硬件系统由单片机最小系统和液晶显示系统组成。此次课程设计采用AT89C51型单片机和12864点阵型LCD液晶显示器来实现。LCD上要显示某个图形或汉字就是将相应的点阵信息写入到相应的存储单元中。要想实现循环移动，只需不断改变图片的字模数据在液晶面板上的显示位置（RAM地址）即可。程序采用C语言编写，使用Keil编译器进行编译。关键字：51单片机C语言编程液晶显示Proteus1概述本次课设要求设计一种字符（或图形）液晶显示显示的电路，并实现循环移位显示给定字符串（或自行设计动态显示方式）。要求进行电路实验或仿真，并使用C语言进行程序的开发。在该系统中,通过单片机输入输出接口,利用单片机C语言编程模拟出LCD资料传输和显示所需时序,以实现对LCD的控制,使其显示各种复杂动态变化的图形。LCD显示器(LCD)具有功耗低、体积小、重量轻、超薄等其它显示器无法比拟的优点,近几年来被广泛用于单片机控制的智能仪器、仪表和低功耗电子产品中。LCD可分为段位式LCD、字符式LCD和点阵式LCD。其中段位式LCD和字符式LCD只能用于字符和数字的简易显示,不能满足图形曲线和汉字显示的要求;而点阵式LCD不仅可以显示字符、数字,还可以显示各种图形、曲线和汉字,并且可以实现屏幕上下左右滚动,动画功能,分区开窗口,反转,闪烁等功能,用途十分广泛。2软件、硬件介绍2.1Proteus介绍ProteusISIS是英国Labcenter公司开发的电路分析与实物仿真软件。它
