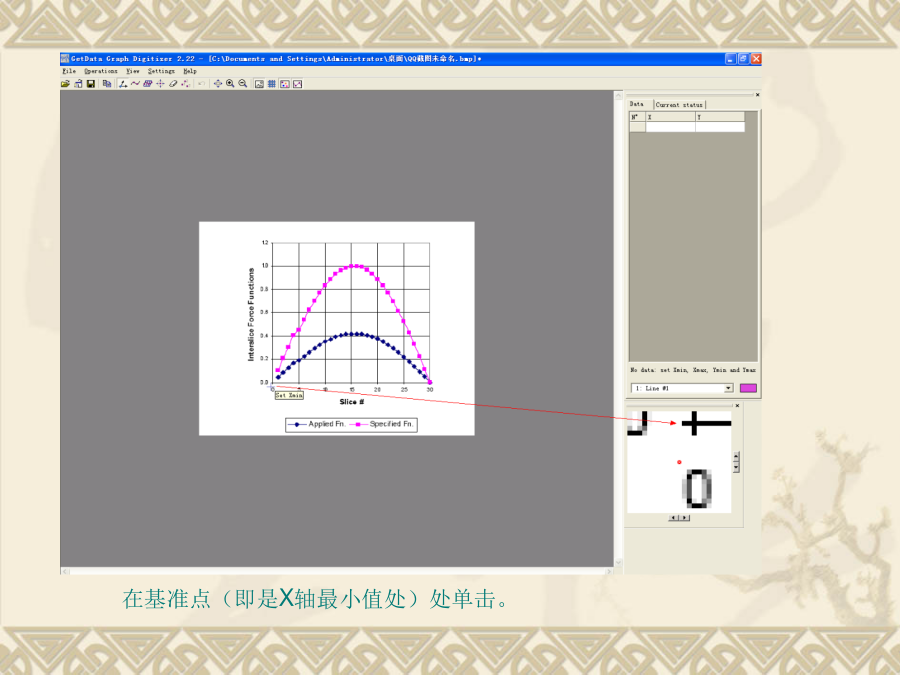

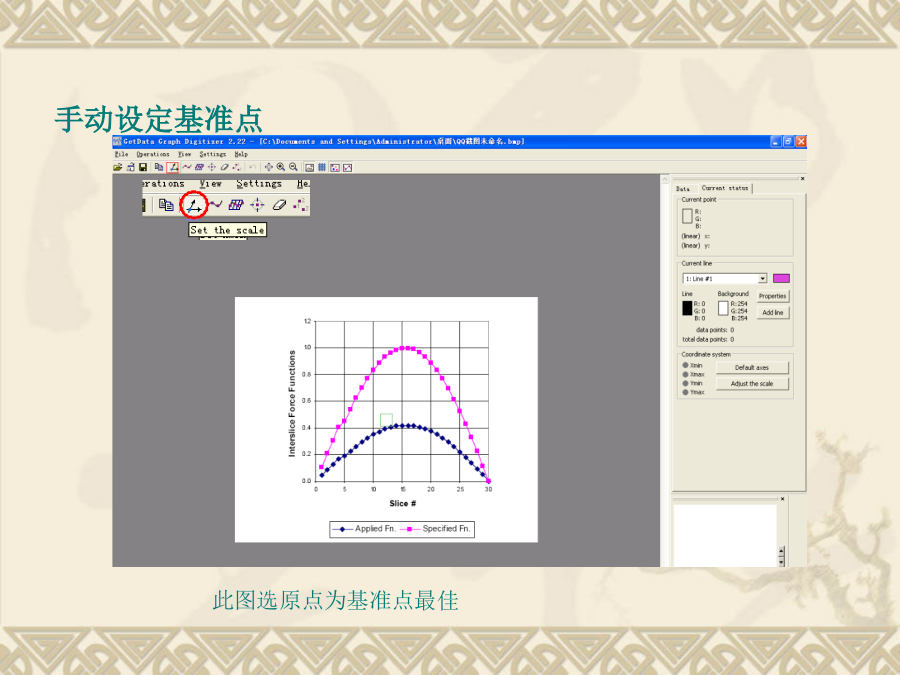

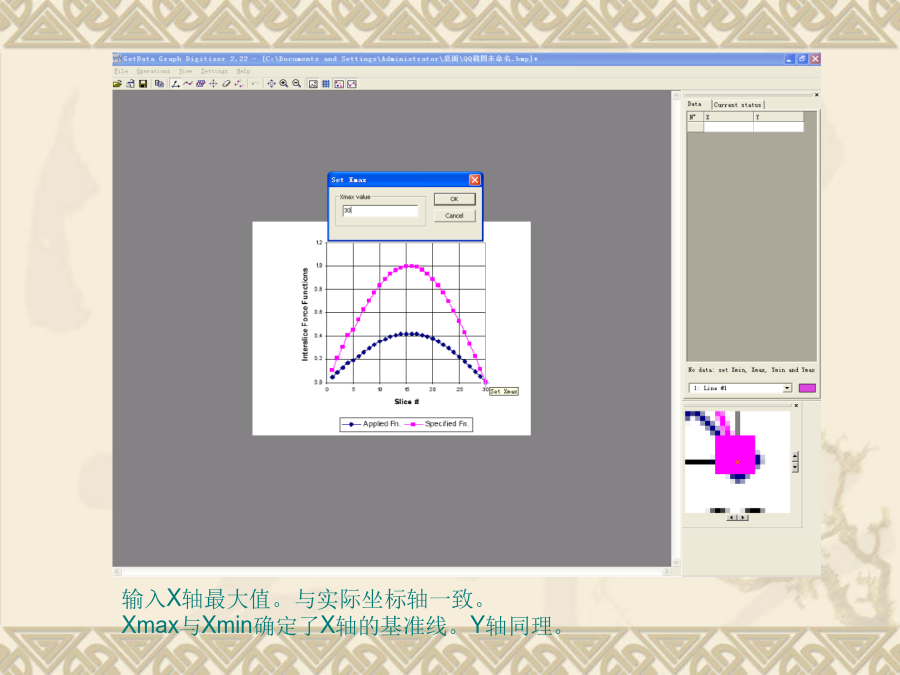

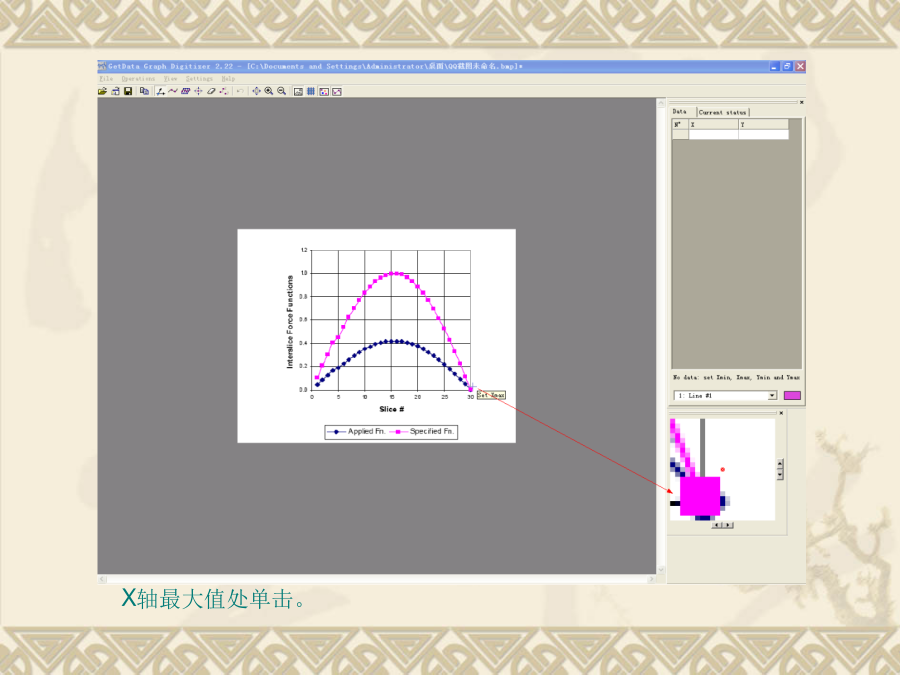

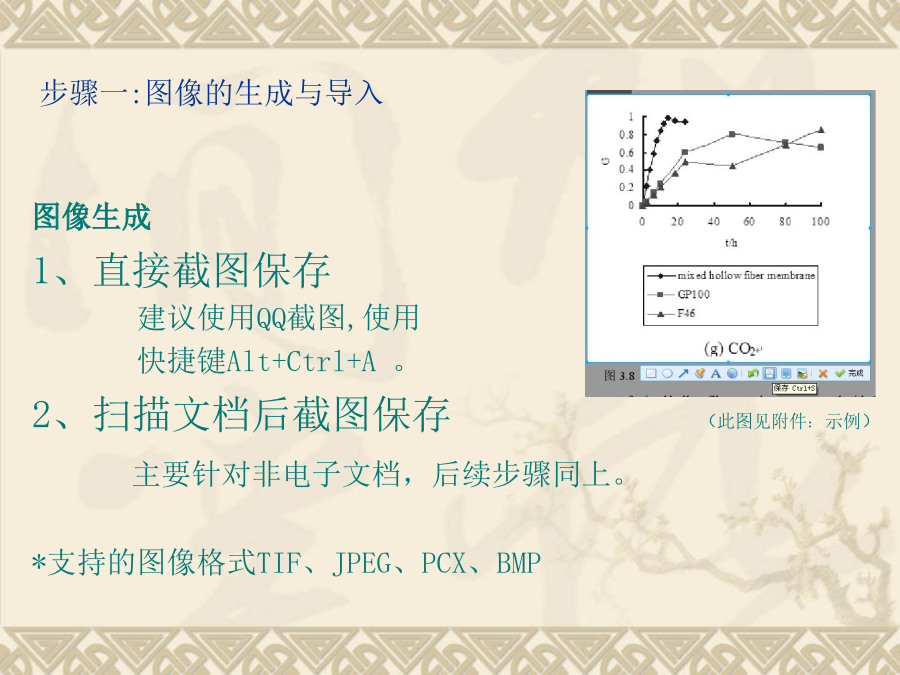

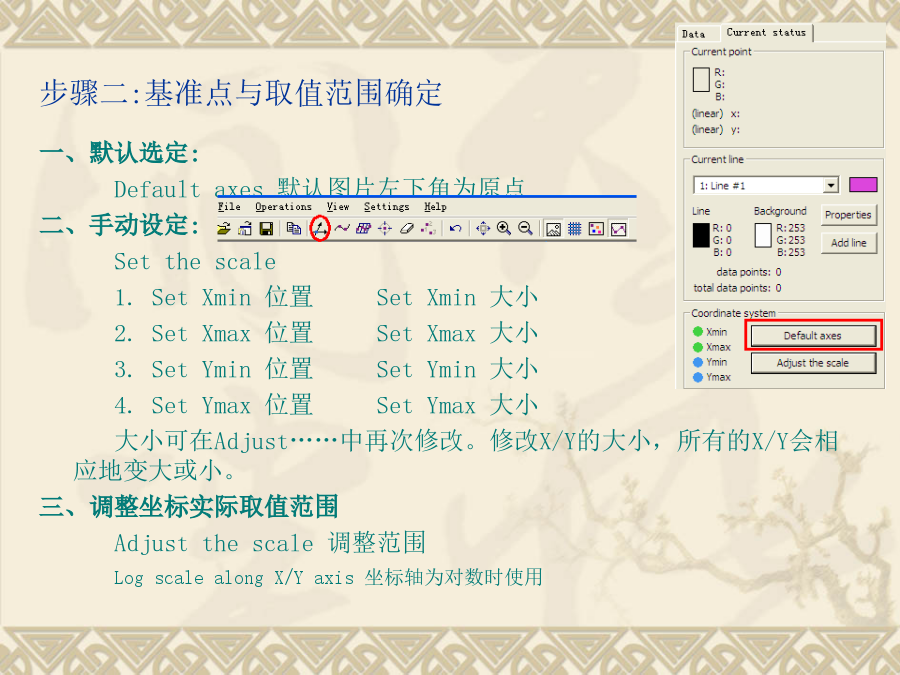

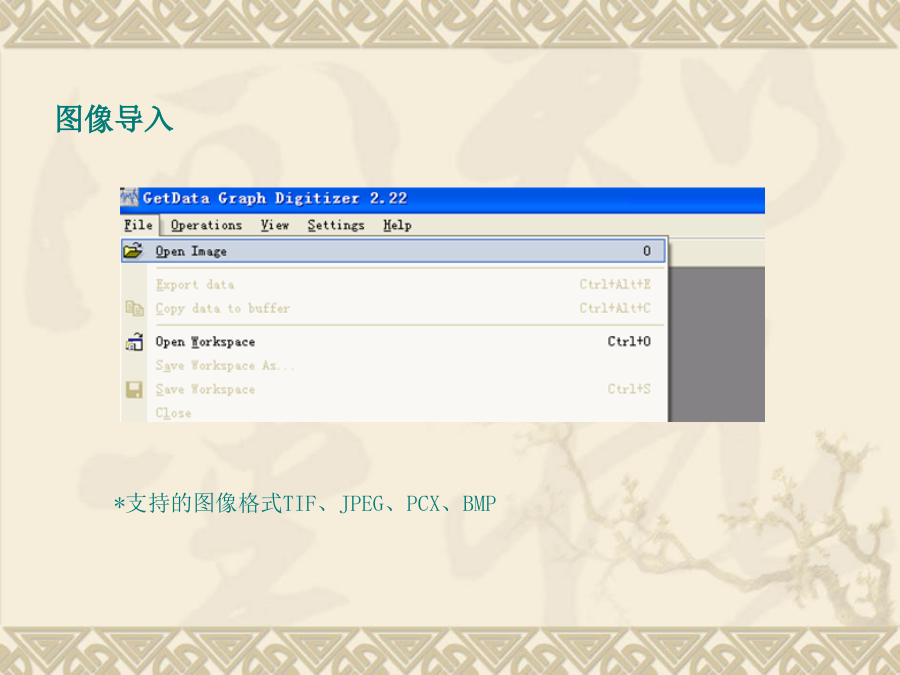

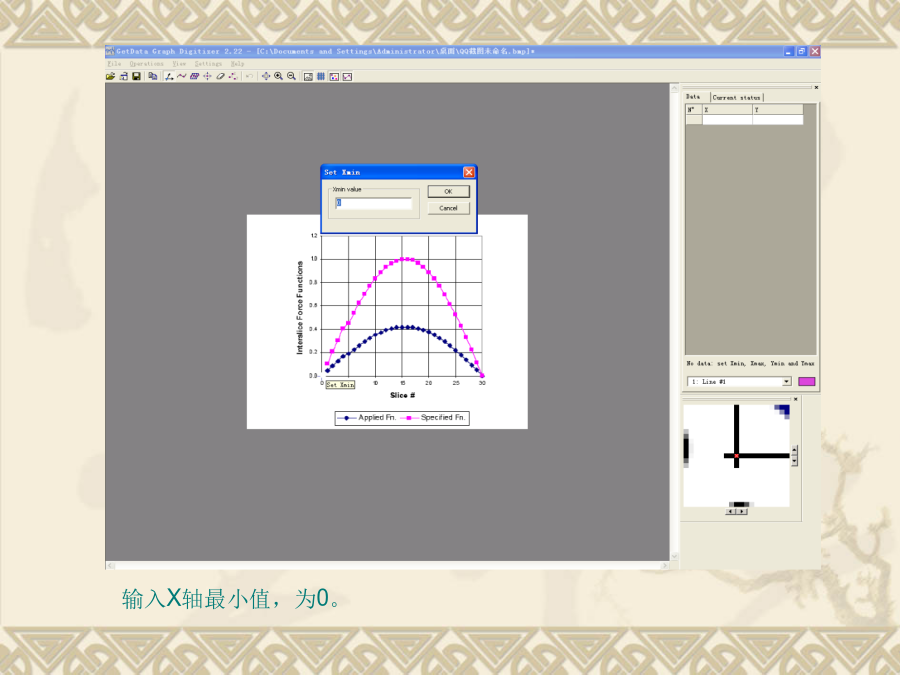

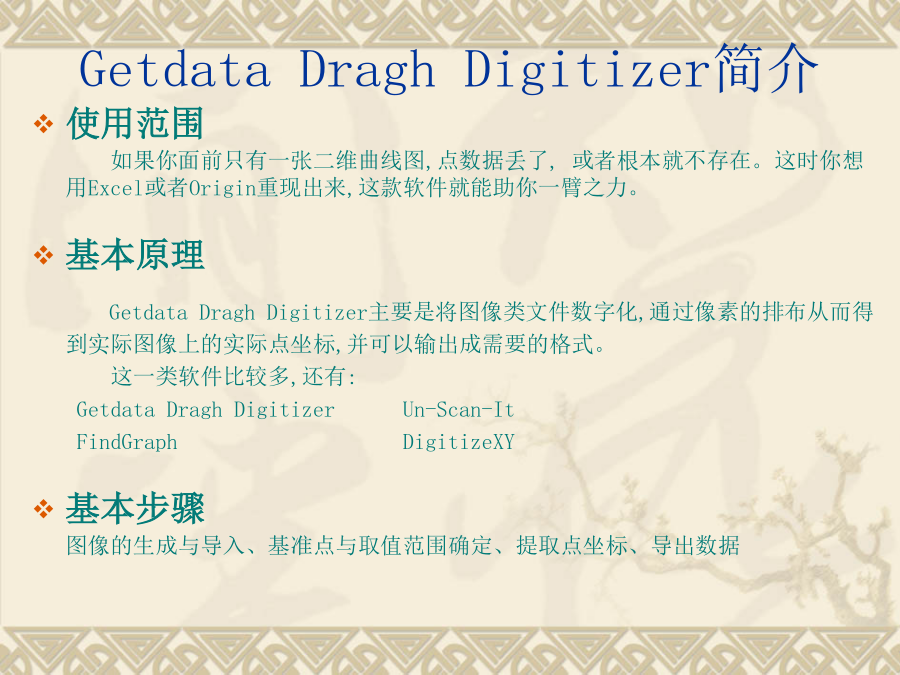

GetdataDraghDigitizer完整详解版教程GetdataDraghDigitizer简介步骤一:图像的生成与导入图像导入一、默认选定:Defaultaxes默认图片左下角为原点二、手动设定:Setthescale1.SetXmin位置SetXmin大小2.SetXmax位置SetXmax大小3.SetYmin位置SetYmin大小4.SetYmax位置SetYmax大小大小可在Adjust……中再次修改。修改X/Y的大小，所有的X/Y会相应地变大或小。三、调整坐标实际取值范围Adjustthescale调整范围LogscalealongX/Yaxis坐标轴为对数时使用在基准点（即是X轴最小值处）处单击。输入X轴最小值，为0。X轴最大值处单击。输入X轴最大值。与实际坐标轴一致。Xmax与Xmin确定了X轴的基准线。Y轴同理。Y轴最小值处单击。Y轴最小值。与实际坐标轴一致自此，基准点与XY轴取值范围确定结束。获取数据的三种方法Pointcapturemode适用于点折线Autotracelines适用于连续函数图像Digitizerarea适用于提取部分函数图像Pointcapturemode新点线添加的按钮AutotracelinesDigitizerarea拖动黑色实心鼠标划采样矩形格得到坐标点之后即可导出数据数据输出的格式:TXT(textfile)XLS(Excel)DXF(AutoCAD)EPS(PostScript)XMLGetdata的数据保存:Saveworkspace……以导出为excel为例
