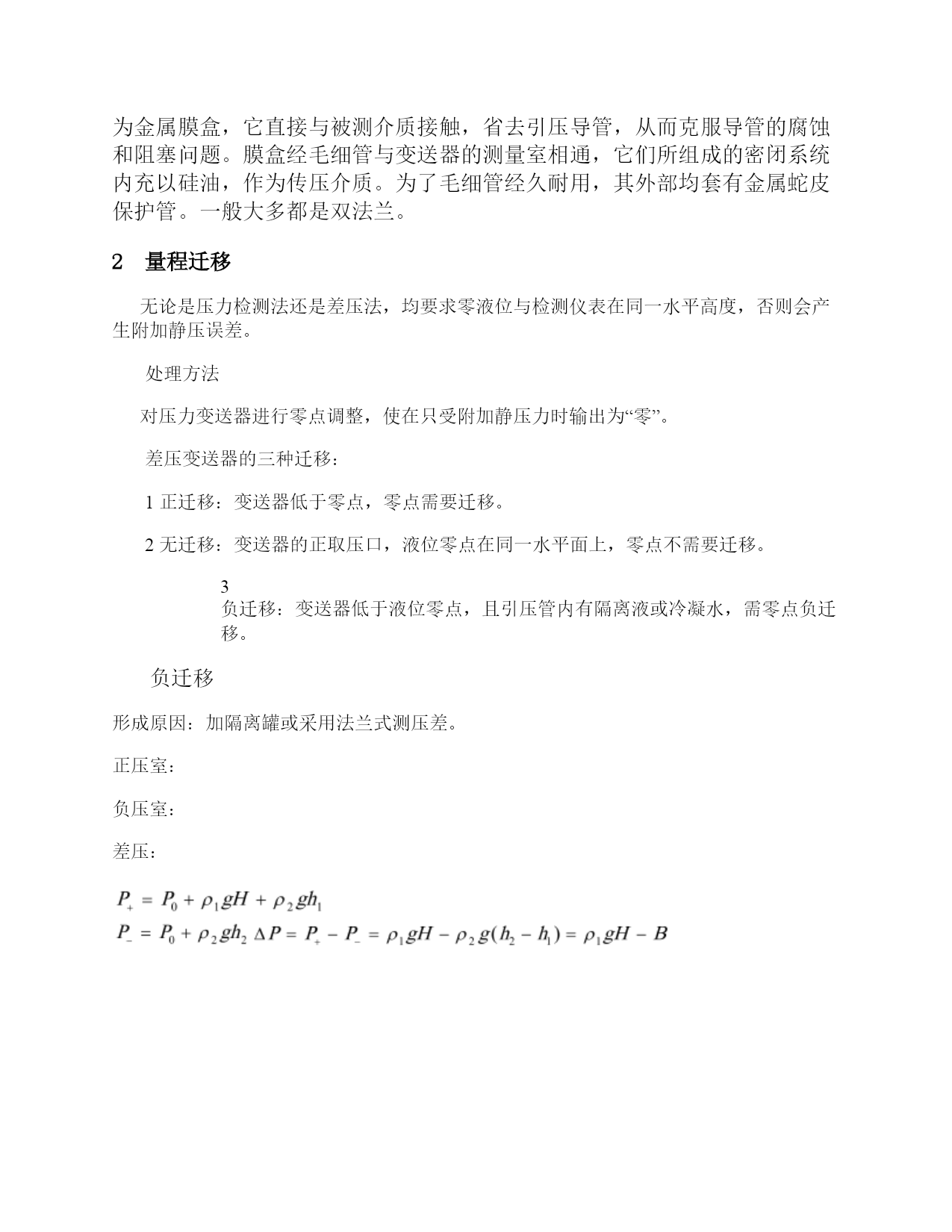

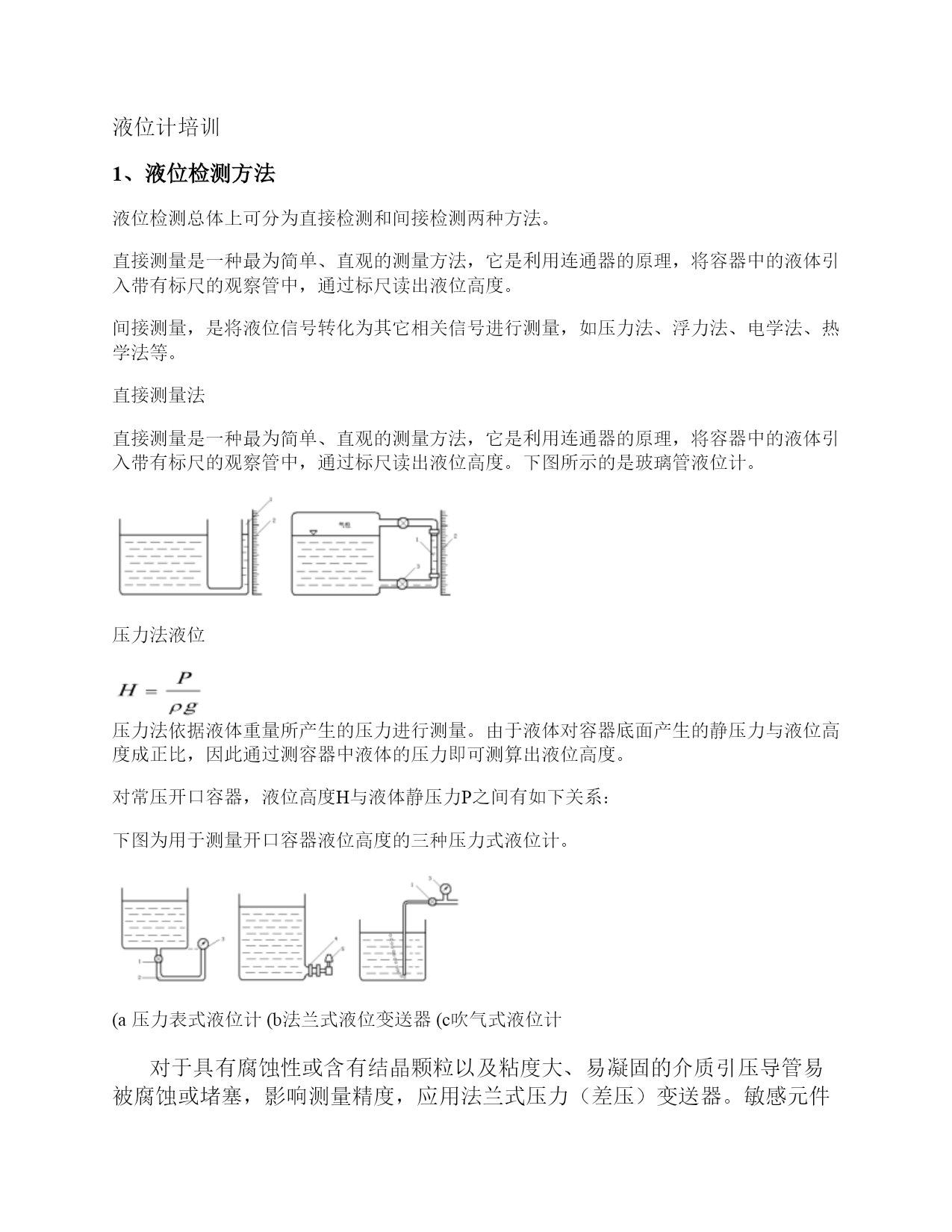

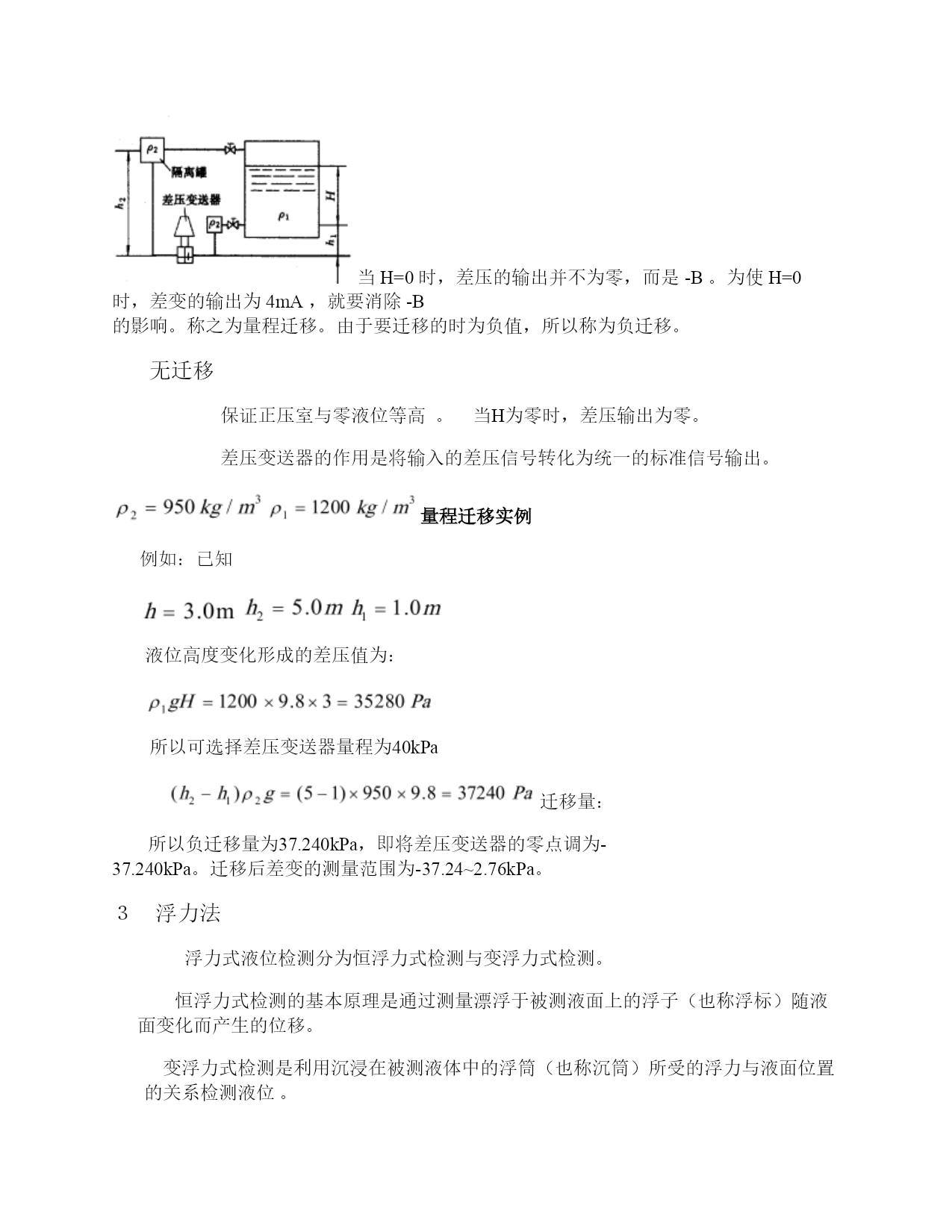

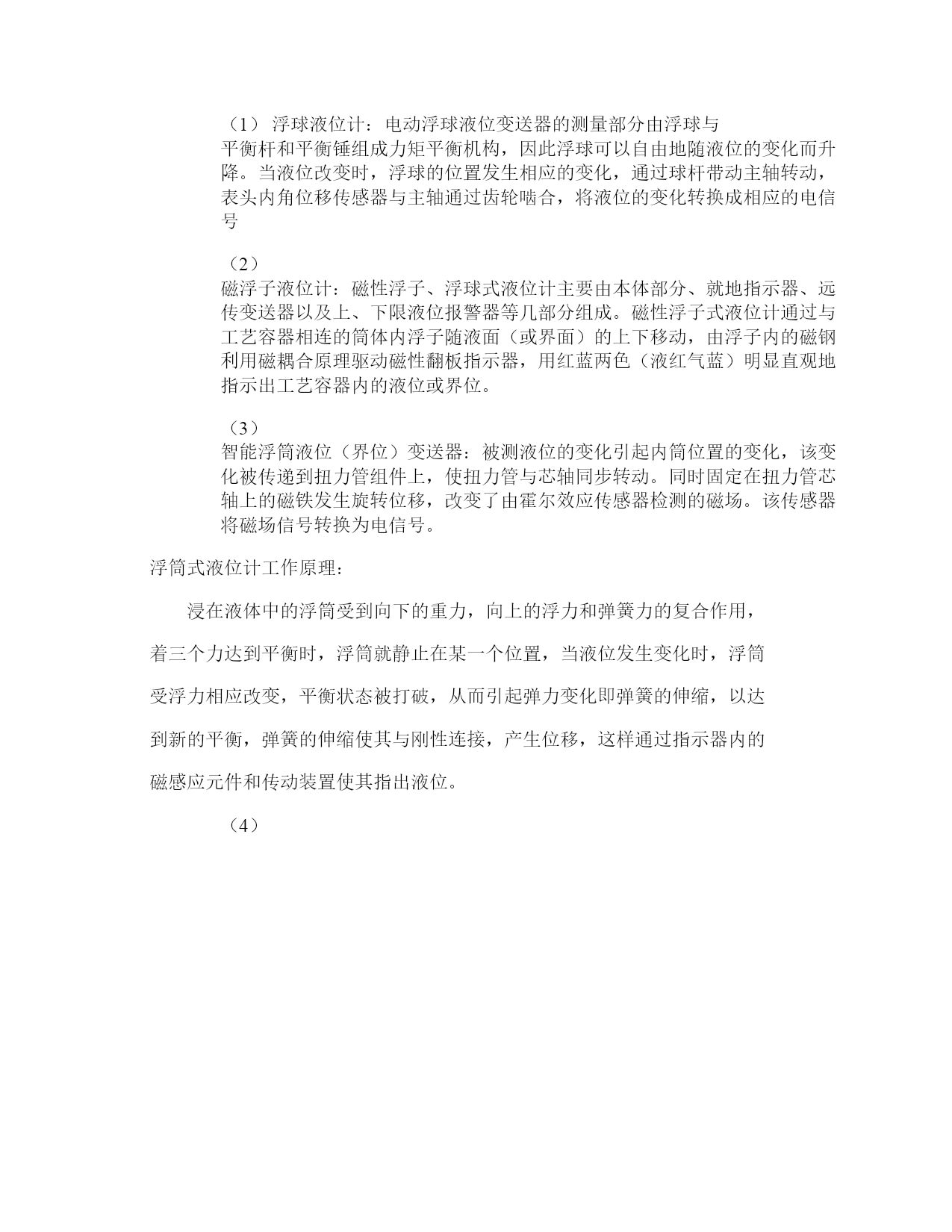

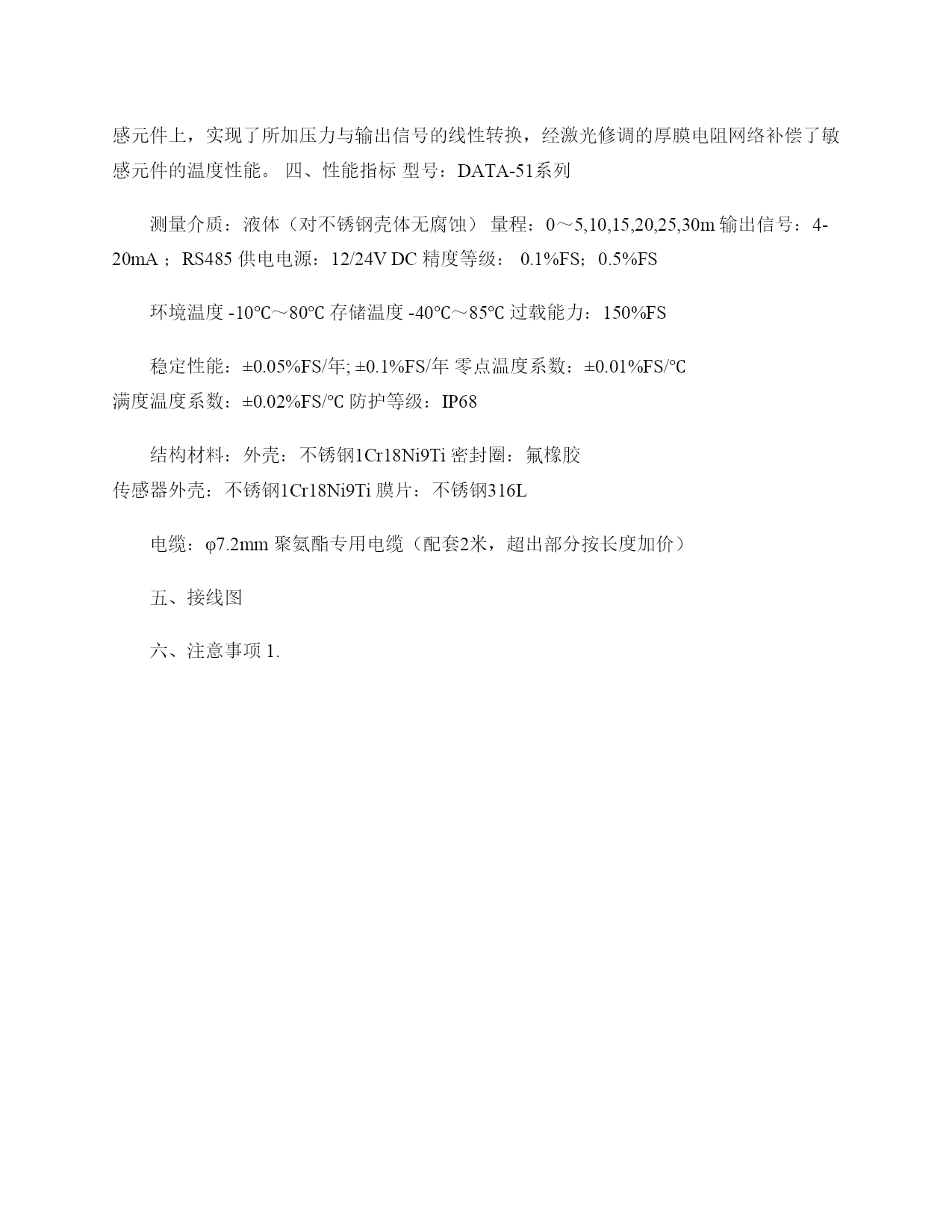

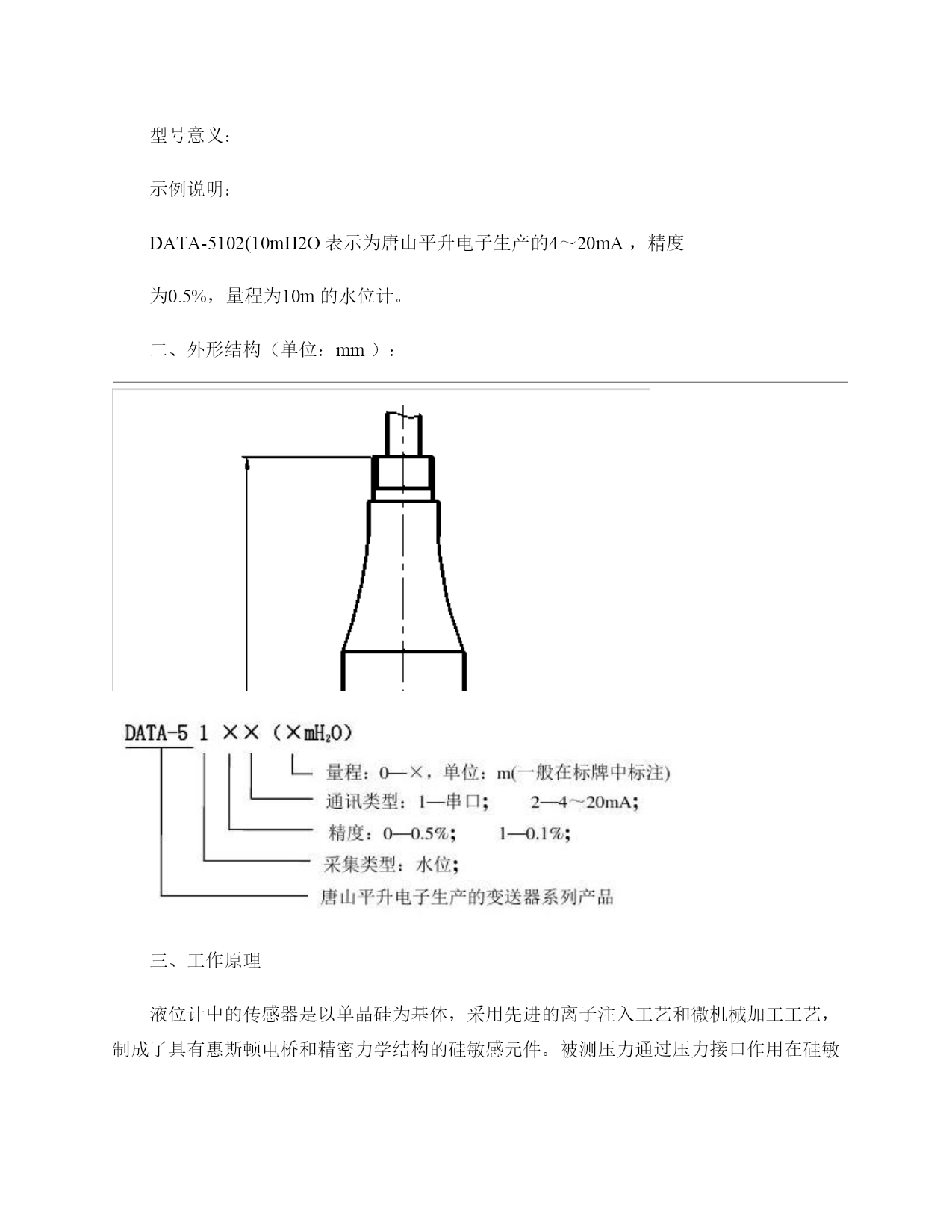

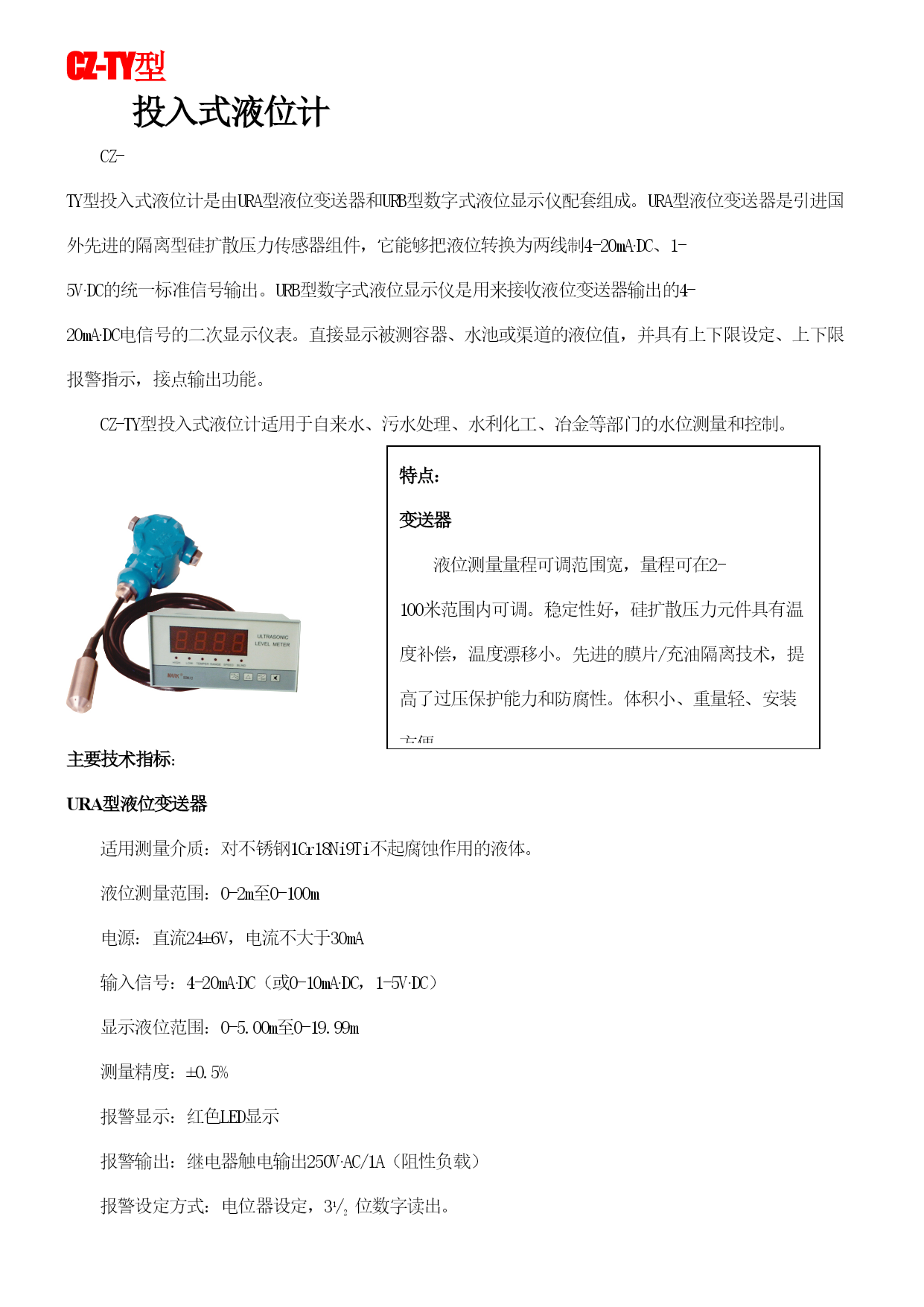

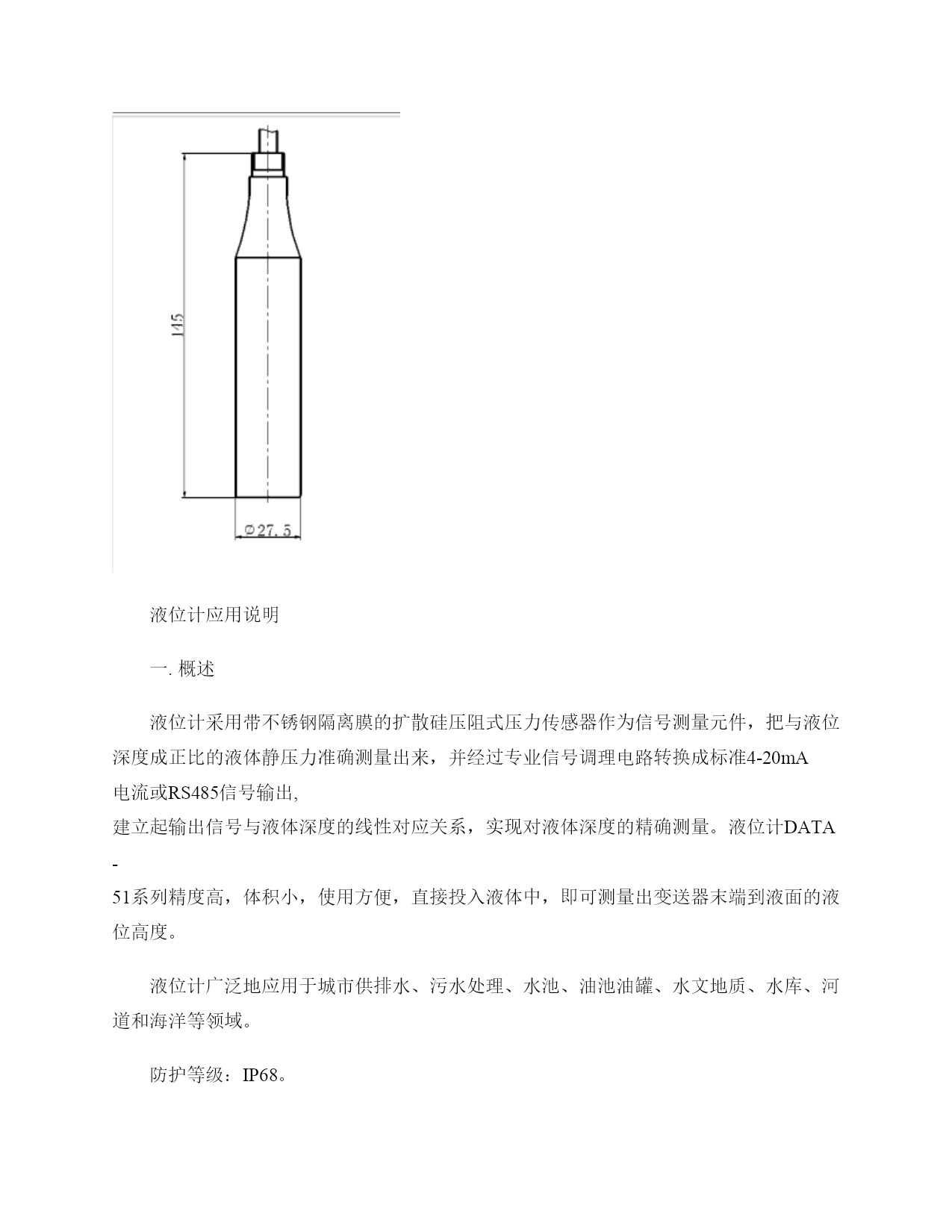

液位计培训（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）液位计培训1、液位检测方法液位检测总体上可分为直接检测和间接检测两种方法。直接测量是一种最为简单、直观的测量方法，它是利用连通器的原理，将容器中的液体引入带有标尺的观察管中，通过标尺读出液位高度。间接测量，是将液位信号转化为其它相关信号进行测量，如压力法、浮力法、电学法、热学法等。直接测量法直接测量是一种最为简单、直观的测量方法，它是利用连通器的原理，将容器中的液体引入带有标尺的观察管中，通过标尺读出液位高度。下图所示的是玻璃管液位计。压力法液位压力法依据液体重量所产生的压力进行测量。由于液体对容器底面产生的静压力与液位高度成正比，因此通过测容器中液体的压力即可测算出液位高度。对常压开口容器，液位高度H与液体静压力P之间有如下关系：下图为用于测量开口容器液位高度的三种压力式液位计。(a压力表式液位计(b法兰式液位变送器(c吹气式液位计对于具有腐蚀性或含有结晶颗粒以及粘度大、易凝固的介质引压导管易被腐蚀或堵塞，影响测量精度，应用法兰式压力（差压）变送器。敏感元件为金属膜盒，它直接与被测介质接触，省去引压导管，从而克服导管的腐蚀和阻塞问题。膜盒经毛细管与变送器的测量室相通，它们所组成的密闭系统内充以硅油，作为传压介质。为了毛细管经久耐用，其外部均套有金属蛇皮保护管。一般大多都是双法兰。2量程迁移无论是压力检测法还是差压法，均要求零液位与检测仪表在同一水平高度，否则会产生附加静压误差。处理方法对压力变送器进行零点调整，使在只受附加静压力时输出为“零”。差压变送器的三种迁移：1正迁移：变送器低于零点，零点需要迁移。2无迁移：变送器的正取压口，液位零点在同一水平面上，零点不需要迁移。3负迁移：变送器低于液位零点，且引压管内有隔离液或冷凝水，需零点负迁移。负迁移形成原因：加隔离罐或采用法兰式测压差。正压室：负压室：差压：当H=0时，差压的输出并不为零，而是-B。为使H=0时，差变的输出为4mA，就要消除-B的影响。称之为量程迁移。由于要迁移的时为负值，所以称为负迁移。无迁移保证正压室与零液位等高。当H为零时，差压输出为零。差压变送器的作用是将输入的差压信号转化为统一的标准信号输出。量程迁移实例例如：已知液位高度变化形成的差压值为：所以可选择差压变送器量程为40kPa迁移量：所以负迁移量为37.240kPa，即将差压变送器的零点调为-37.240kPa。迁移后差变的测量范围为-37.24~2.76kPa。３浮力法浮力式液位检测分为恒浮力式检测与变浮力式检测。恒浮力式检测的基本原理是通过测量漂浮于被测液面上的浮子（也称浮标）随液面变化而产生的位移。变浮力式检测是利用沉浸在被测液体中的浮筒（也称沉筒）所受的浮力与液面位置的关系检测液位。（1）浮球液位计：电动浮球液位变送器的测量部分由浮球与平衡杆和平衡锤组成力矩平衡机构，因此浮球可以自由地随液位的变化而升降。当液位改变时，浮球的位置发生相应的变化，通过球杆带动主轴转动，表头内角位移传感器与主轴通过齿轮啮合，将液位的变化转换成相应的电信号（2）磁浮子液位计：磁性浮子、浮球式液位计主要由本体部分、就地指示器、远传变送器以及上、下限液位报警器等几部分组成。磁性浮子式液位计通过与工艺容器相连的筒体内浮子随液面（或界面）的上下移动，由浮子内的磁钢利用磁耦合原理驱动磁性翻板指示器，用红蓝两色（液红气蓝）明显直观地指示出工艺容器内的液位或界位。（3）智能浮筒液位（界位）变送器：被测液位的变化引起内筒位置的变化，该变化被传递到扭力管组件上，使扭力管与芯轴同步转动。同时固定在扭力管芯轴上的磁铁发生旋转位移，改变了由霍尔效应传感器检测的磁场。该传感器将磁场信号转换为电信号。浮筒式液位计工作原理：浸在液体中的浮筒受到向下的重力，向上的浮力和弹簧力的复合作用，着三个力达到平衡时，浮筒就静止在某一个位置，当液位发生变化时，浮筒受浮力相应改变，平衡状态被打破，从而引起弹力变化即弹簧的伸缩，以达到新的平衡，弹簧的伸缩使其与刚性连接，产生位移，这样通过指示器内的磁感应元件和传动装置使其指出液位。（4）CZ-TY型投入式液位计CZ-TY型投入式液位计是由URA型液位变送器和URB型数字式液位显示仪配套组成。URA型液位变送器是引进国外先进的隔离型硅扩散压力传感器组件，它能够把液位转换为两线制4-20mA·DC、1-5V·DC的统一标准信号输出。URB型数字式液位显示仪是用来接收液位变送器输出的4-20mA·DC电信号的二次显示仪表。直接显示被测容器、水池或渠道的液位值，并具有上下限设定、上下限报警指示，接点输出功能。CZ-TY型投入式液位
