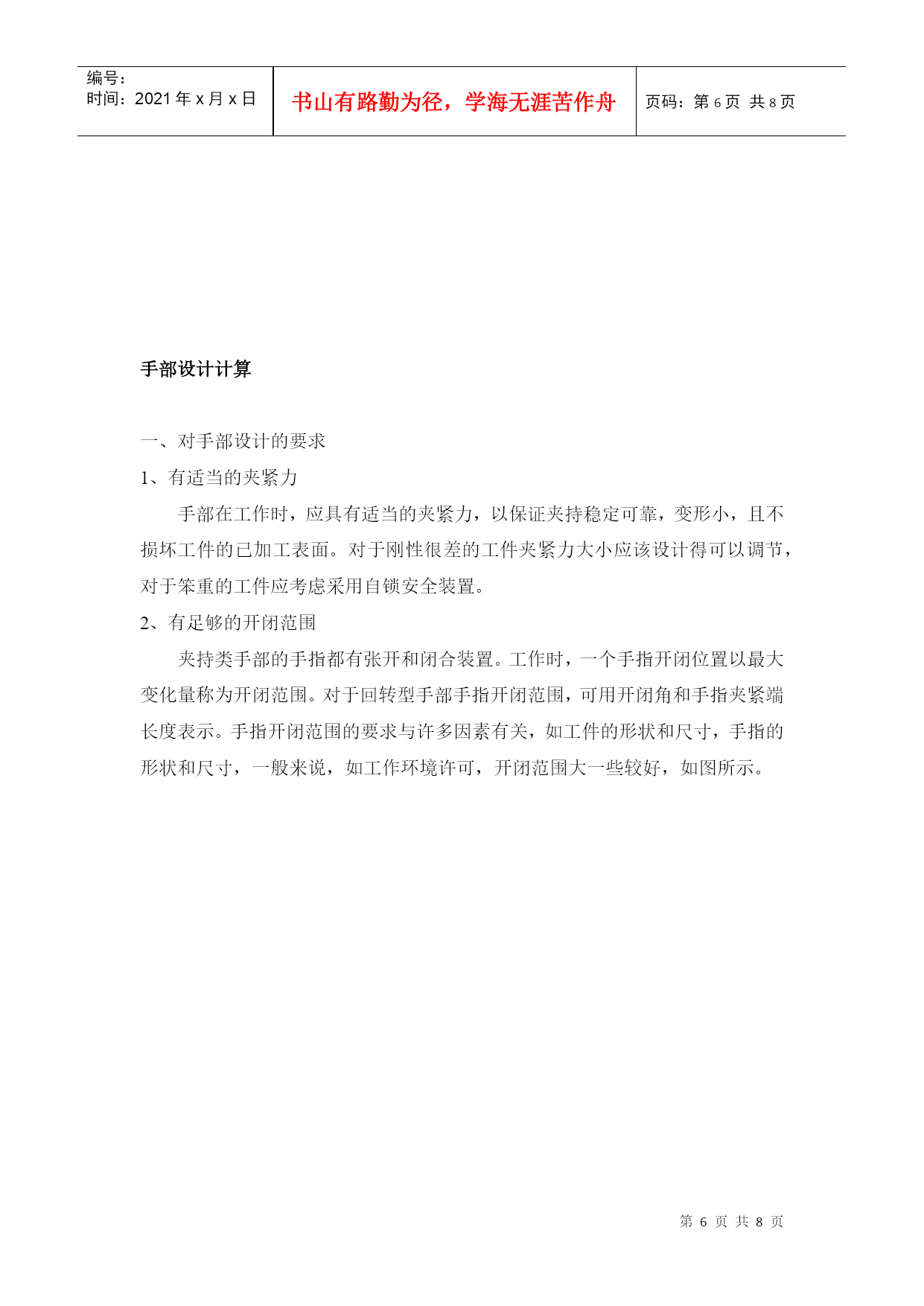

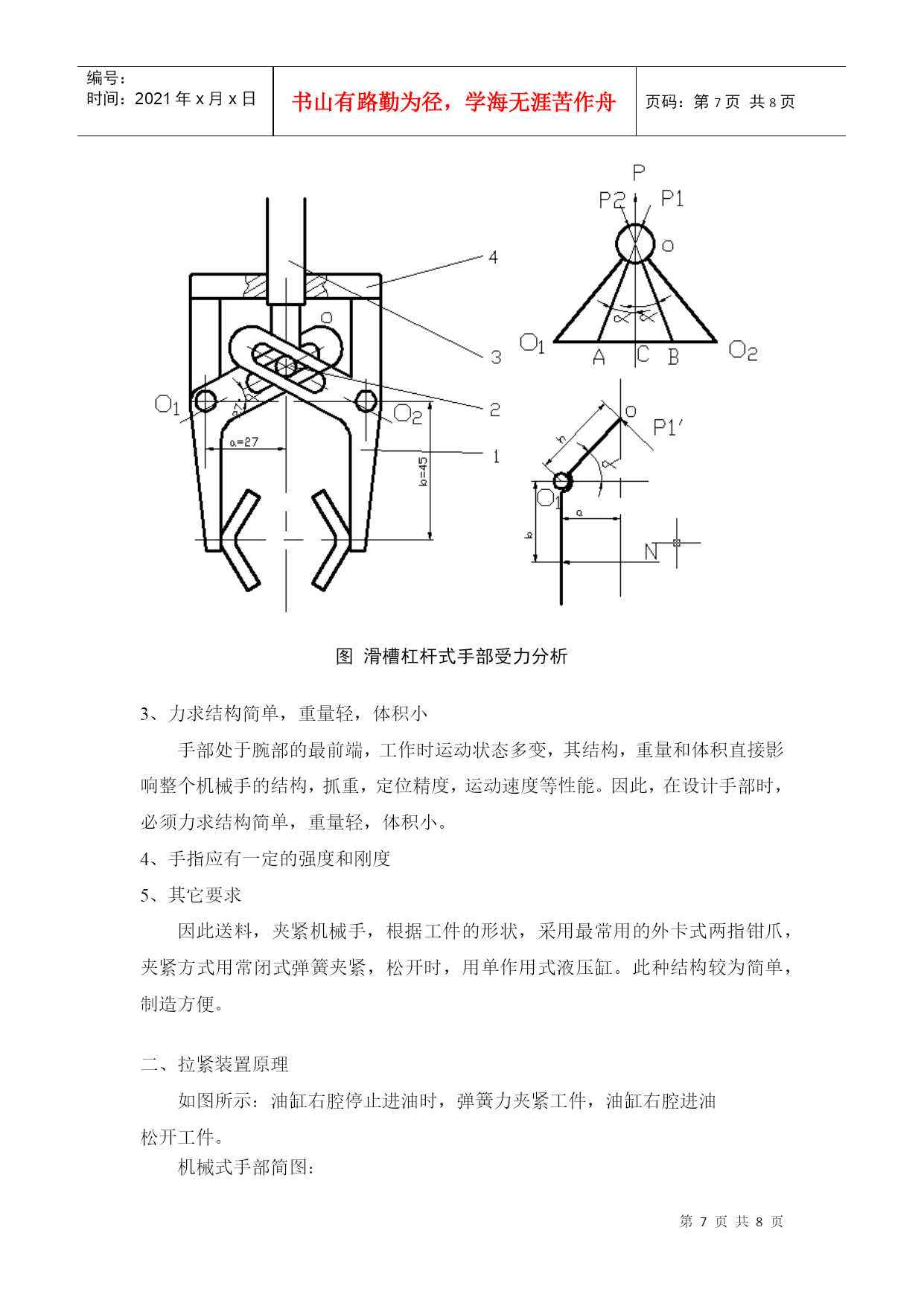

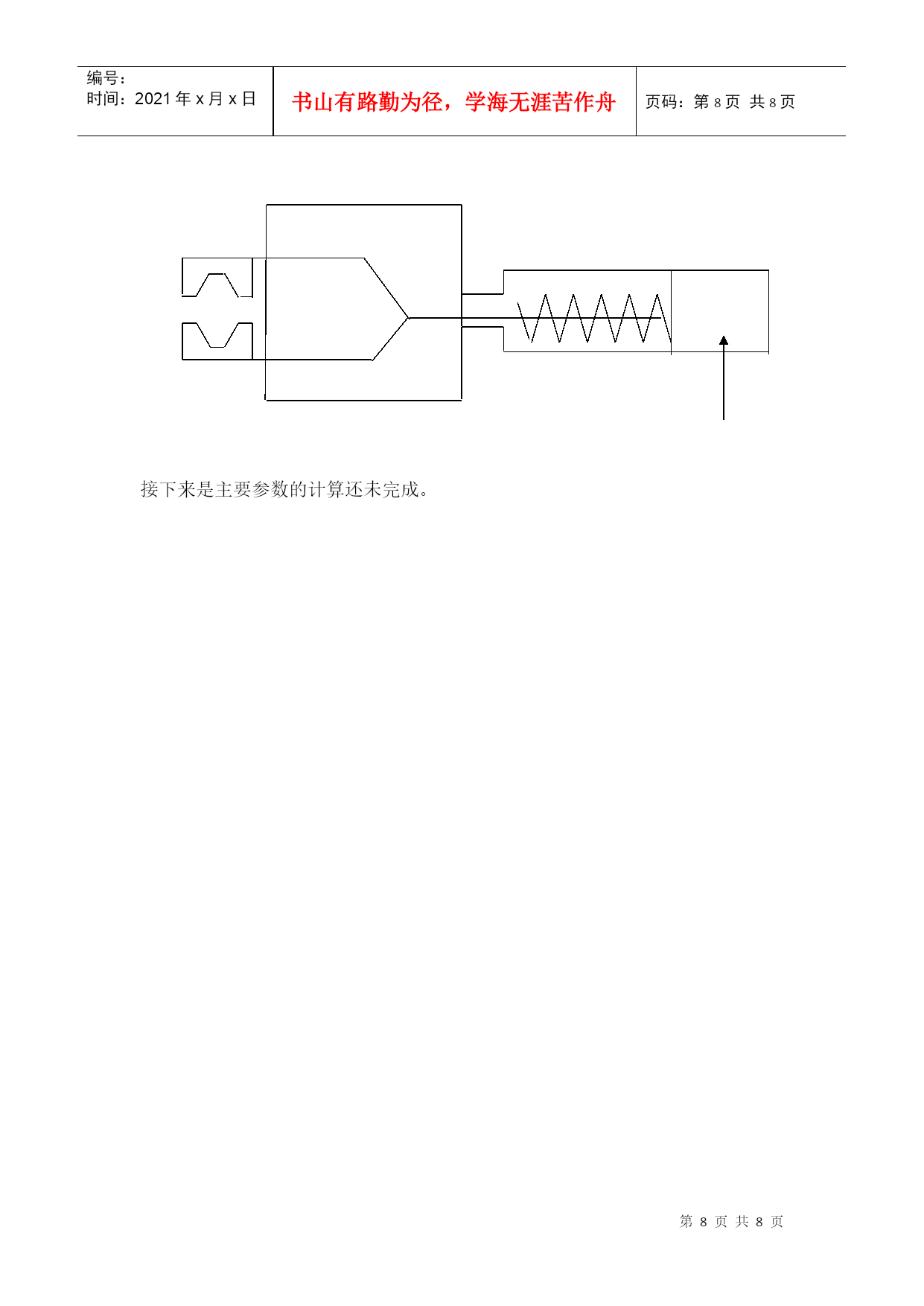

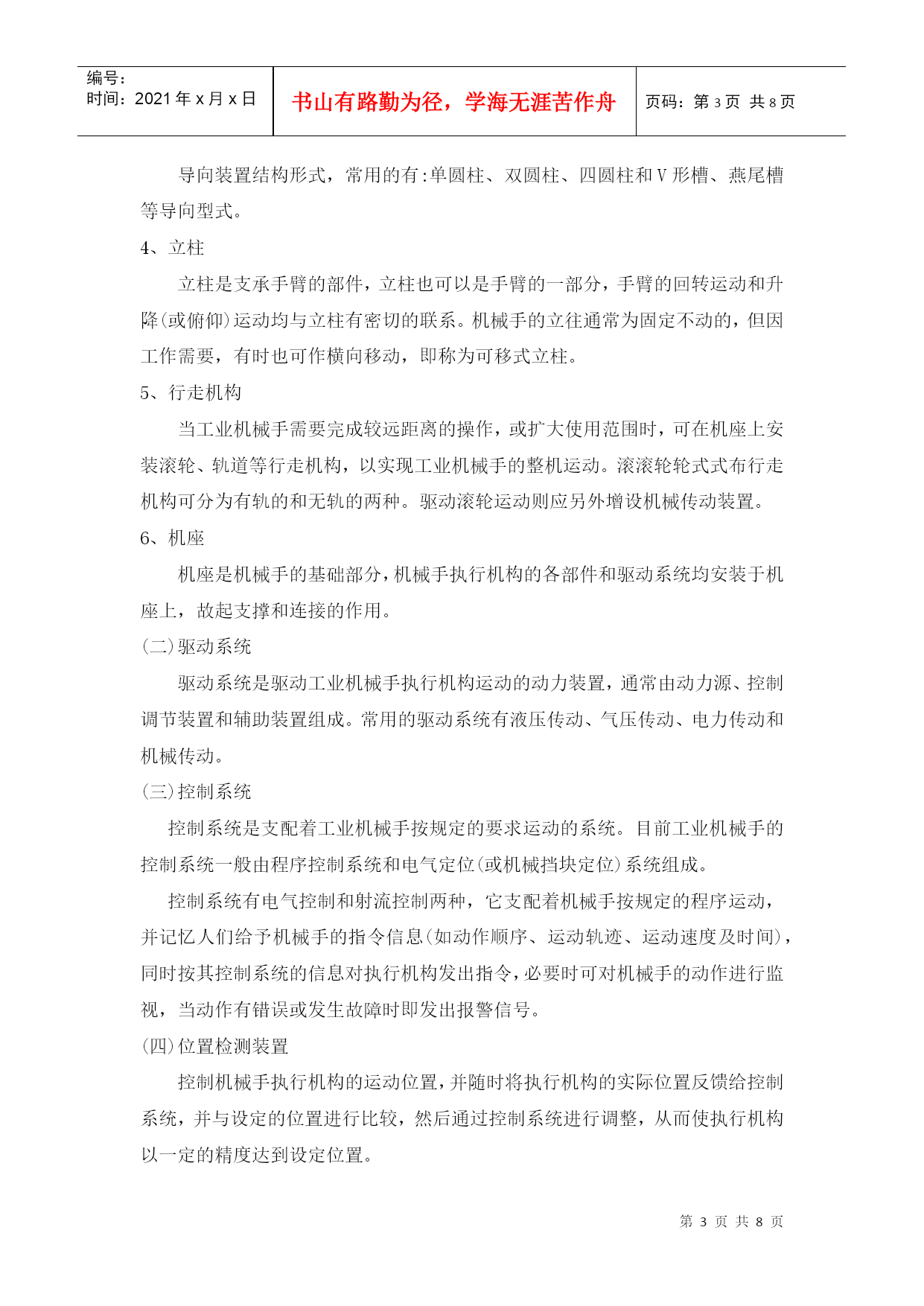

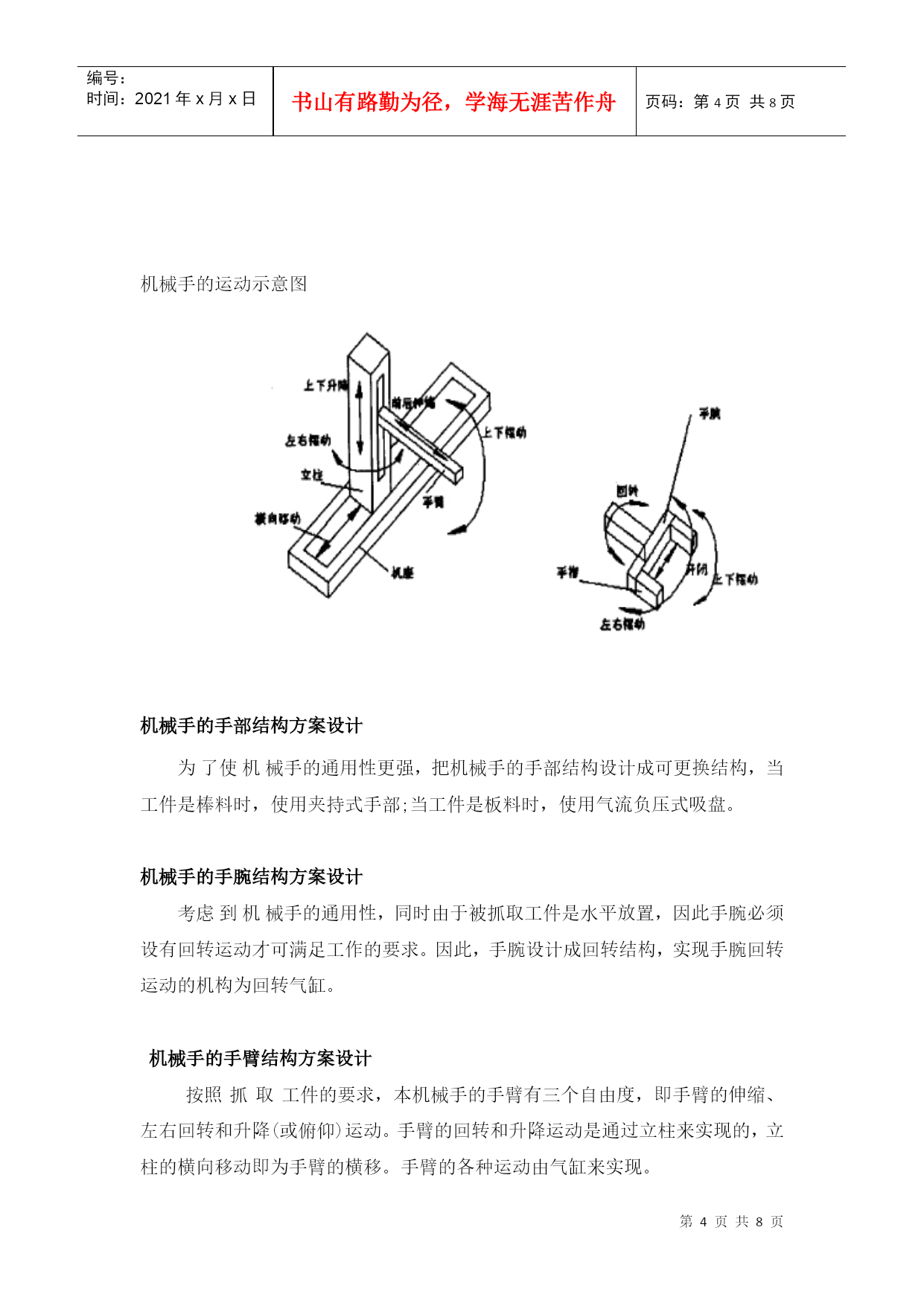

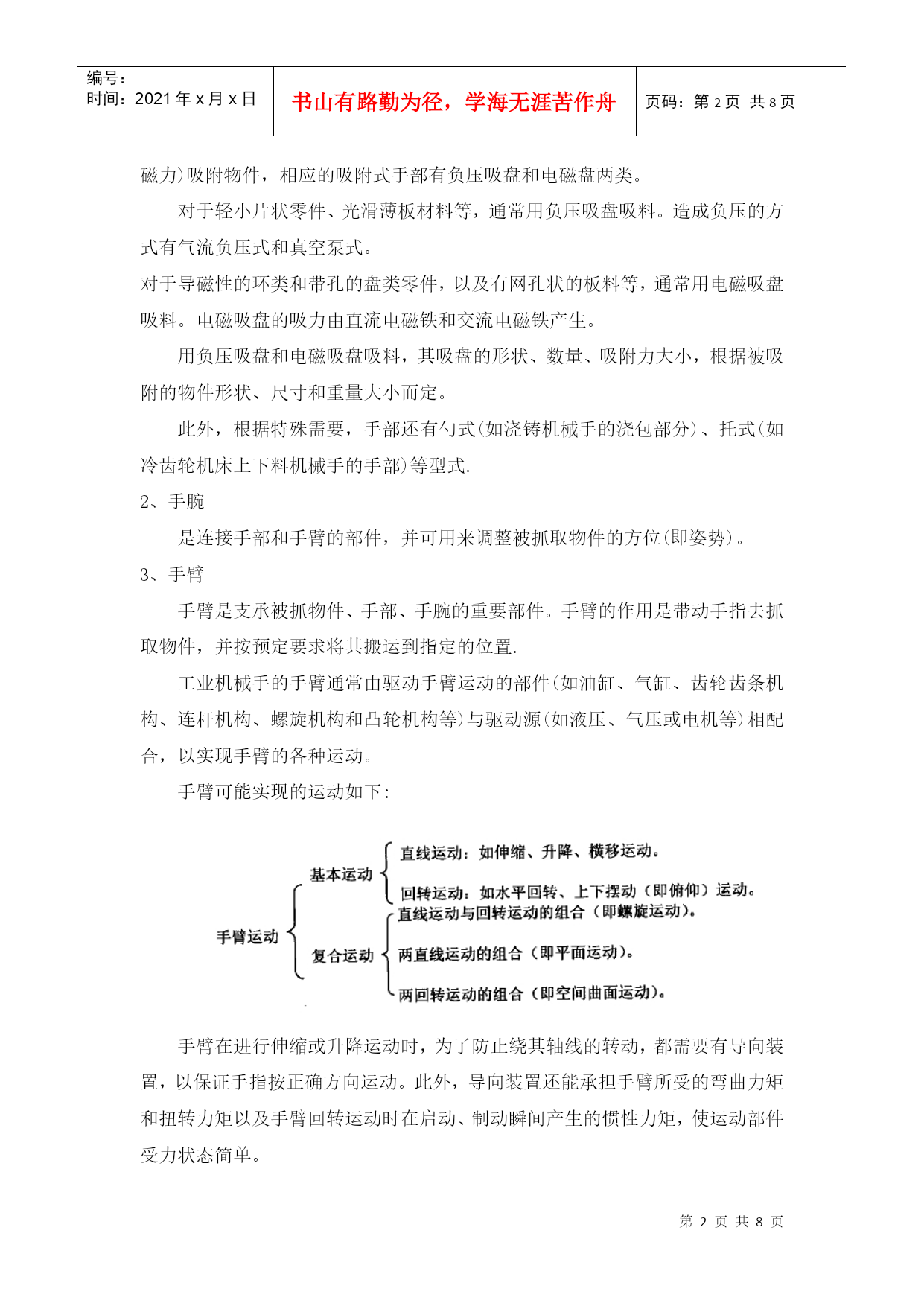

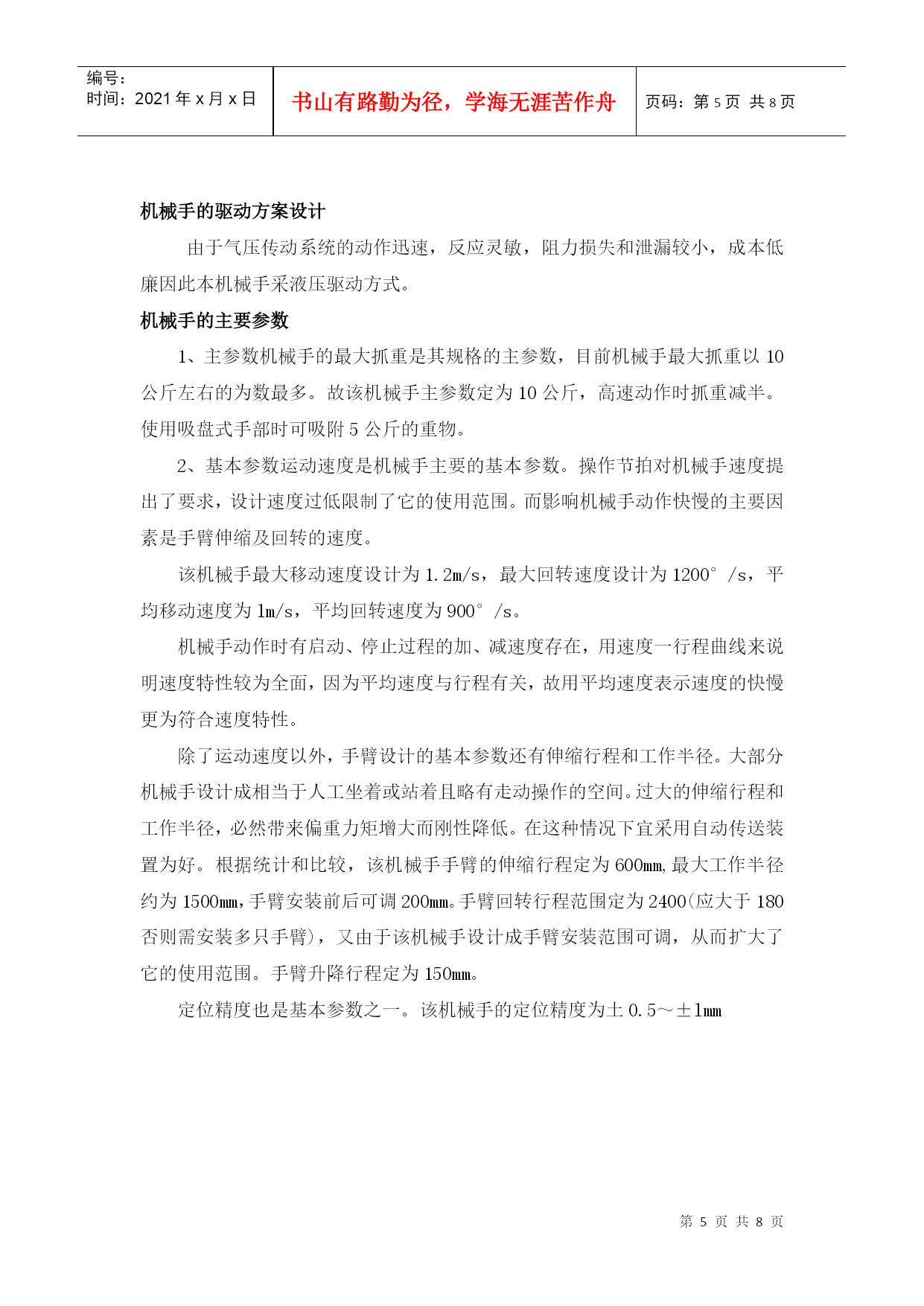

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE8页共NUMPAGES8页第PAGE\*MERGEFORMAT8页共NUMPAGES\*MERGEFORMAT8页机械手的组成机械手主要由执行机构、驱动系统、控制系统以及位置检测装置等所组成。各系统相互之间的关系如方框图2-1所示。机械手的组成方框图(一)执行机构包括手部、手腕、手臂和立柱等部件，有的还增设行走机构。1、手部即与物件接触的部件。由于与物件接触的形式不同，可分为夹持式和吸附式手部。夹持式手部由手指(或手爪)和传力机构所构成。手指是与物件直接接触的构件，常用的手指运动形式有回转型和平移型。回转型手指结构简单，制造容易，故应用较广泛。平移型应用较少，其原因是结构比较复杂，但平移型手指夹持圆形零件时，工件直径变化不影响其轴心的位置，因此适宜夹持直径变化范围大的工件。手指结构取决于被抓取物件的表面形状、被抓部位(是外廓或是内孔)和物件的重量及尺寸。常用的指形有平面的、V形面的和曲面的:手指有外夹式和内撑式;指数有双指式、多指式和双手双指式等。而传力机构则通过手指产生夹紧力来完成夹放物件的任务。传力机构型式较多，常用的有:滑槽杠杆式、连杆杠杆式、斜面杠杆式、齿轮齿条式、丝杠螺母弹簧式和重力式等。吸附式手部主要由吸盘等构成，它是靠吸附力(如吸盘内形成负压或产生电磁力)吸附物件，相应的吸附式手部有负压吸盘和电磁盘两类。对于轻小片状零件、光滑薄板材料等，通常用负压吸盘吸料。造成负压的方式有气流负压式和真空泵式。对于导磁性的环类和带孔的盘类零件，以及有网孔状的板料等，通常用电磁吸盘吸料。电磁吸盘的吸力由直流电磁铁和交流电磁铁产生。用负压吸盘和电磁吸盘吸料，其吸盘的形状、数量、吸附力大小，根据被吸附的物件形状、尺寸和重量大小而定。此外，根据特殊需要，手部还有勺式(如浇铸机械手的浇包部分)、托式(如冷齿轮机床上下料机械手的手部)等型式.2、手腕是连接手部和手臂的部件，并可用来调整被抓取物件的方位(即姿势)。3、手臂手臂是支承被抓物件、手部、手腕的重要部件。手臂的作用是带动手指去抓取物件，并按预定要求将其搬运到指定的位置.工业机械手的手臂通常由驱动手臂运动的部件(如油缸、气缸、齿轮齿条机构、连杆机构、螺旋机构和凸轮机构等)与驱动源(如液压、气压或电机等)相配合，以实现手臂的各种运动。手臂可能实现的运动如下:手臂在进行伸缩或升降运动时，为了防止绕其轴线的转动，都需要有导向装置，以保证手指按正确方向运动。此外，导向装置还能承担手臂所受的弯曲力矩和扭转力矩以及手臂回转运动时在启动、制动瞬间产生的惯性力矩，使运动部件受力状态简单。导向装置结构形式，常用的有:单圆柱、双圆柱、四圆柱和V形槽、燕尾槽等导向型式。4、立柱立柱是支承手臂的部件，立柱也可以是手臂的一部分，手臂的回转运动和升降(或俯仰)运动均与立柱有密切的联系。机械手的立往通常为固定不动的，但因工作需要，有时也可作横向移动，即称为可移式立柱。5、行走机构当工业机械手需要完成较远距离的操作，或扩大使用范围时，可在机座上安装滚轮、轨道等行走机构，以实现工业机械手的整机运动。滚滚轮轮式式布行走机构可分为有轨的和无轨的两种。驱动滚轮运动则应另外增设机械传动装置。6、机座机座是机械手的基础部分，机械手执行机构的各部件和驱动系统均安装于机座上，故起支撑和连接的作用。(二)驱动系统驱动系统是驱动工业机械手执行机构运动的动力装置，通常由动力源、控制调节装置和辅助装置组成。常用的驱动系统有液压传动、气压传动、电力传动和机械传动。(三)控制系统控制系统是支配着工业机械手按规定的要求运动的系统。目前工业机械手的控制系统一般由程序控制系统和电气定位(或机械挡块定位)系统组成。控制系统有电气控制和射流控制两种，它支配着机械手按规定的程序运动，并记忆人们给予机械手的指令信息(如动作顺序、运动轨迹、运动速度及时间)，同时按其控制系统的信息对执行机构发出指令，必要时可对机械手的动作进行监视，当动作有错误或发生故障时即发出报警信号。(四)位置检测装置控制机械手执行机构的运动位置，并随时将执行机构的实际位置反馈给控制系统，并与设定的位置进行比较，然后通过控制系统进行调整，从而使执行机构以一定的精度达到设定位置。机械手的运动示意图机械手的手部结构方案设计为了使机械手的通用性更强，把机械手的手部结构设计成可更换结构，当工件是棒料时，使用夹持式手部;当工件是板料时，使用气流负压式吸盘。机械手的手腕结构方案设计考虑到机械手的通用性，同时由于被抓取工件是水平放置，因此手腕必须设有回转运动才可满足工作的要求。因此，手腕设
