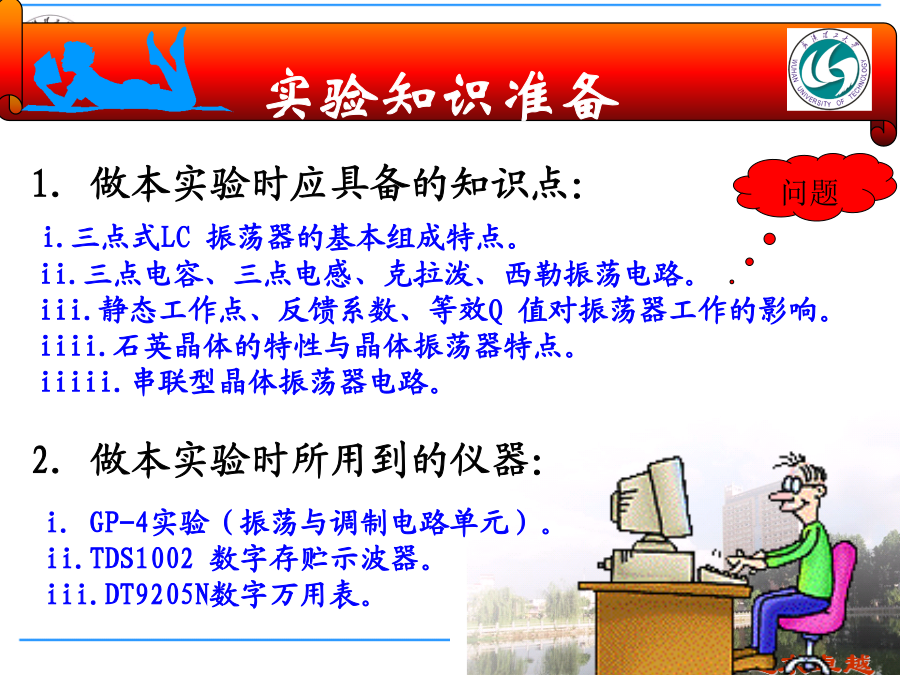

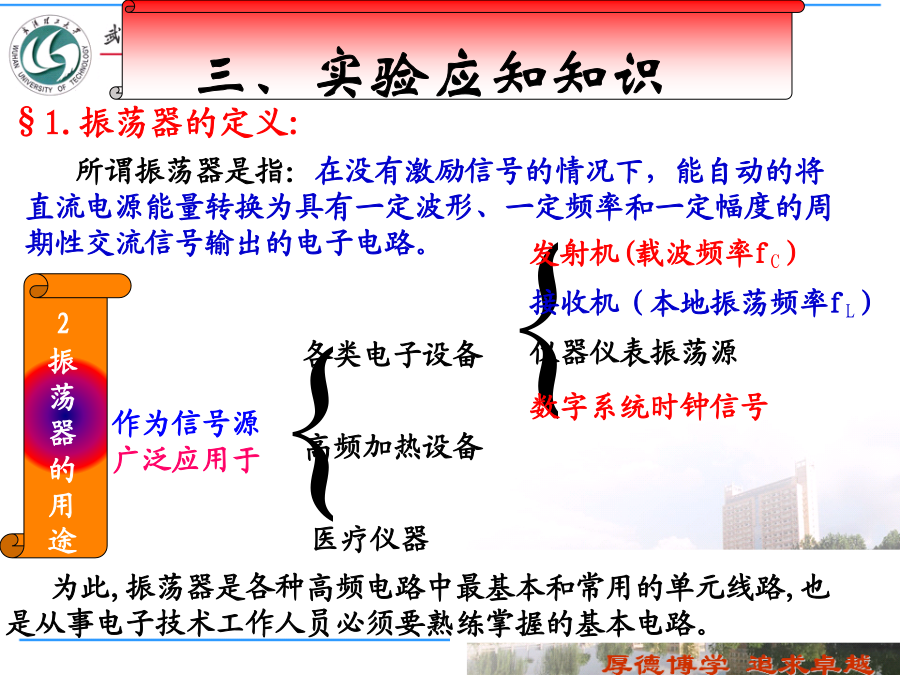

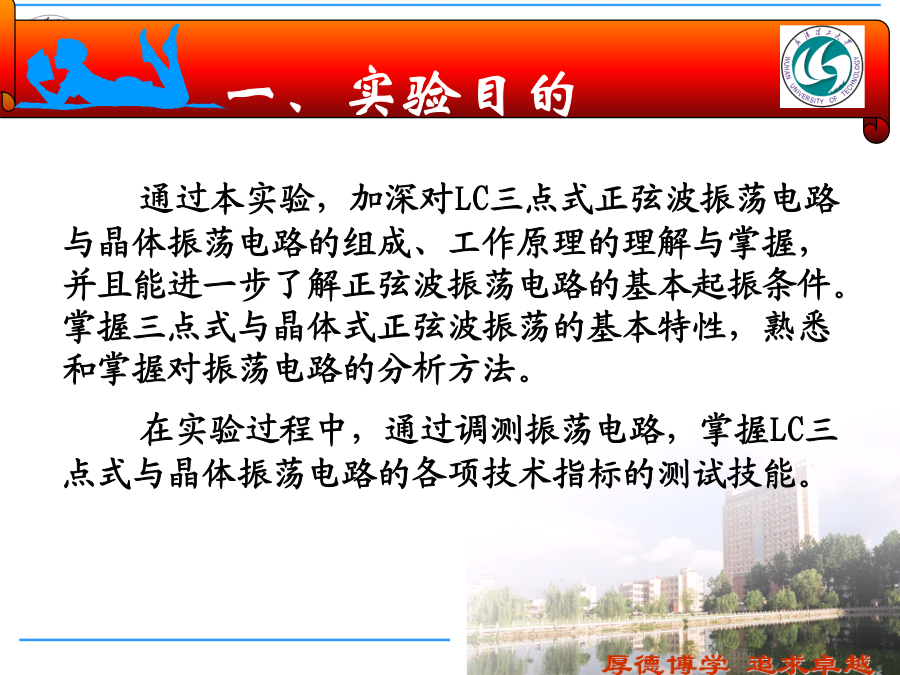

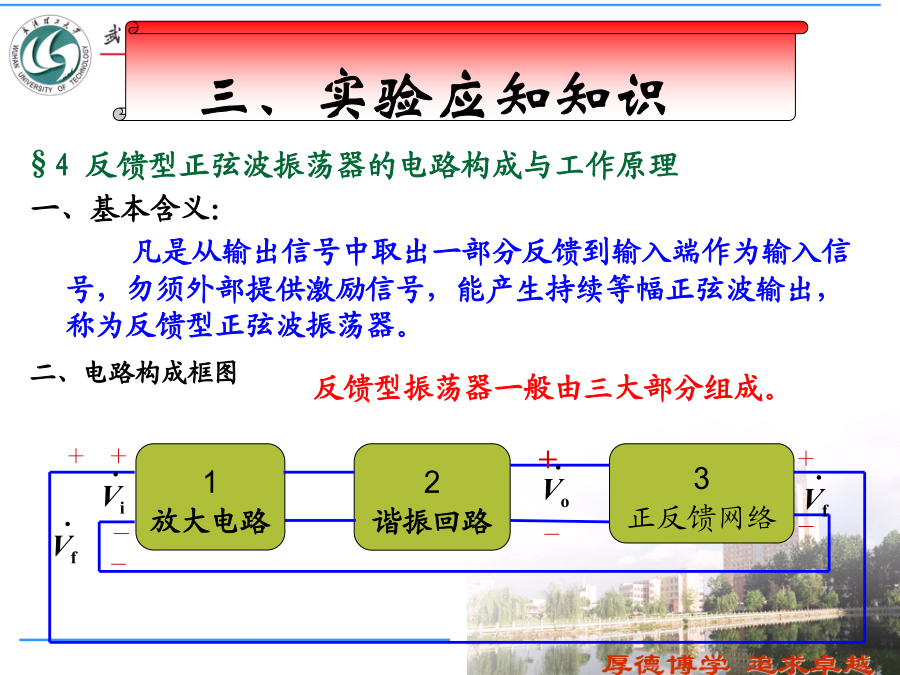

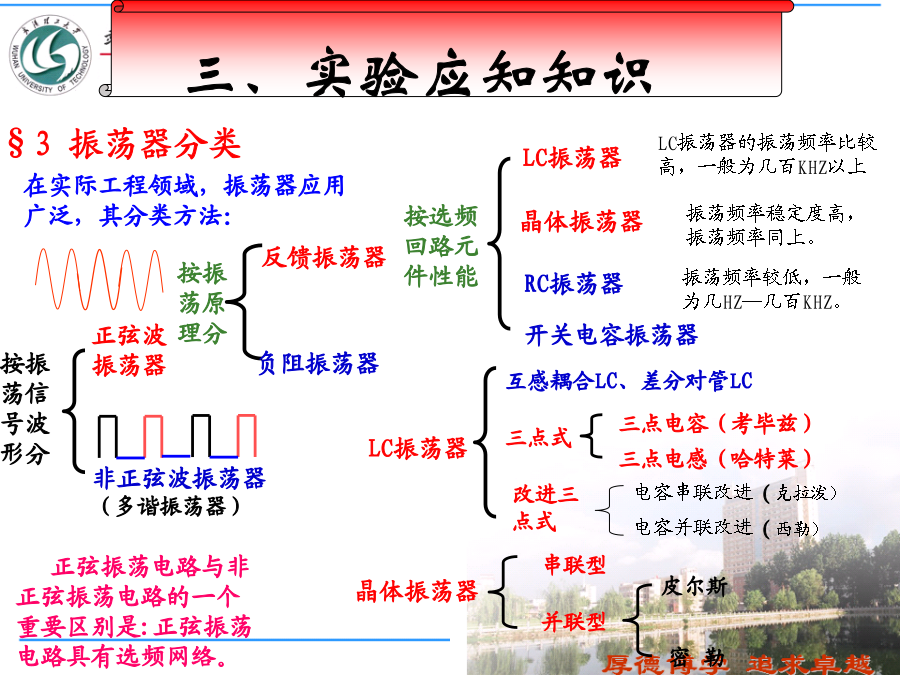

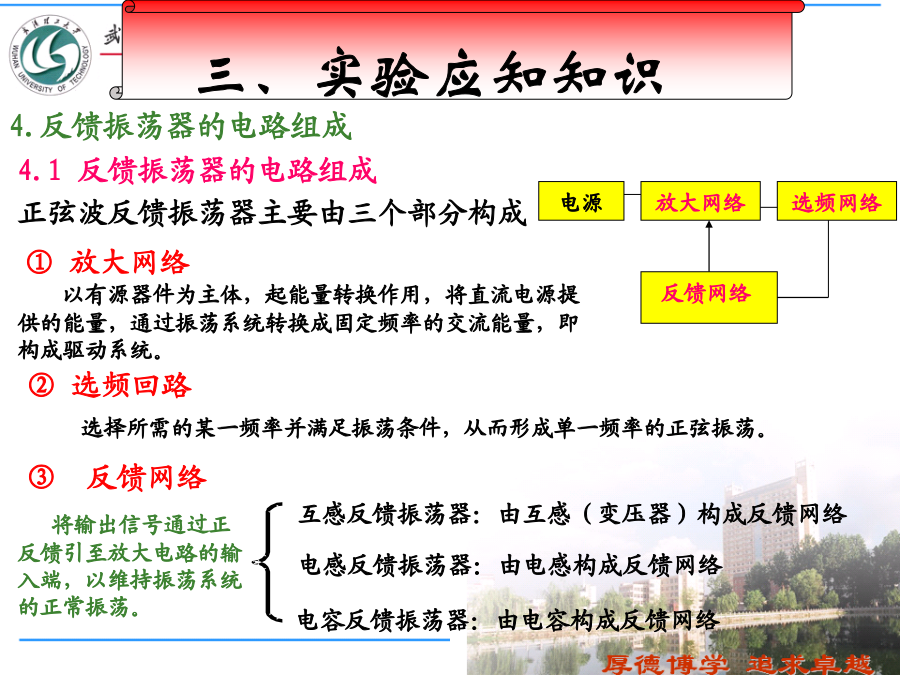

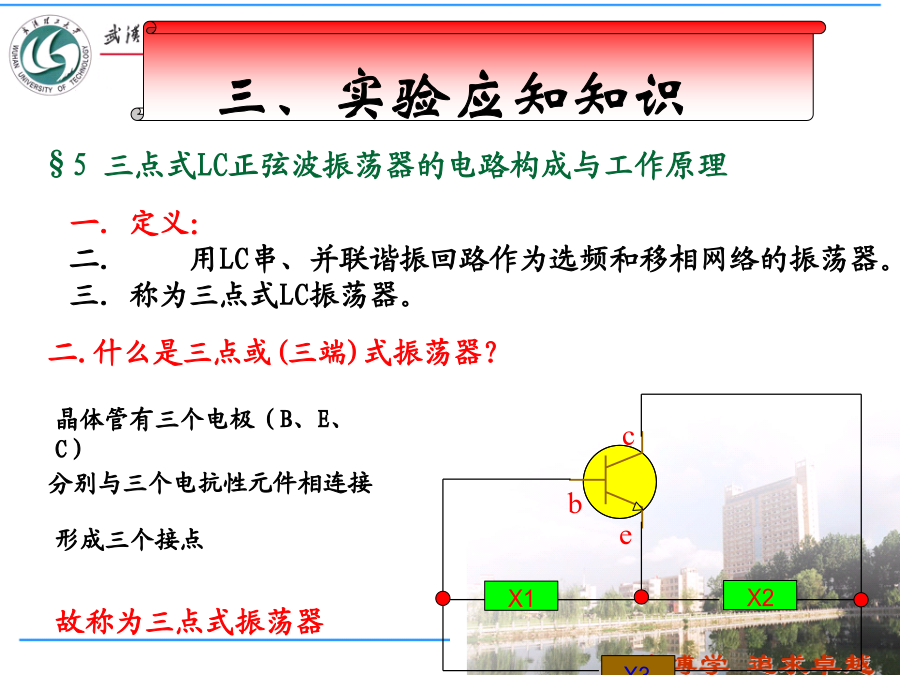

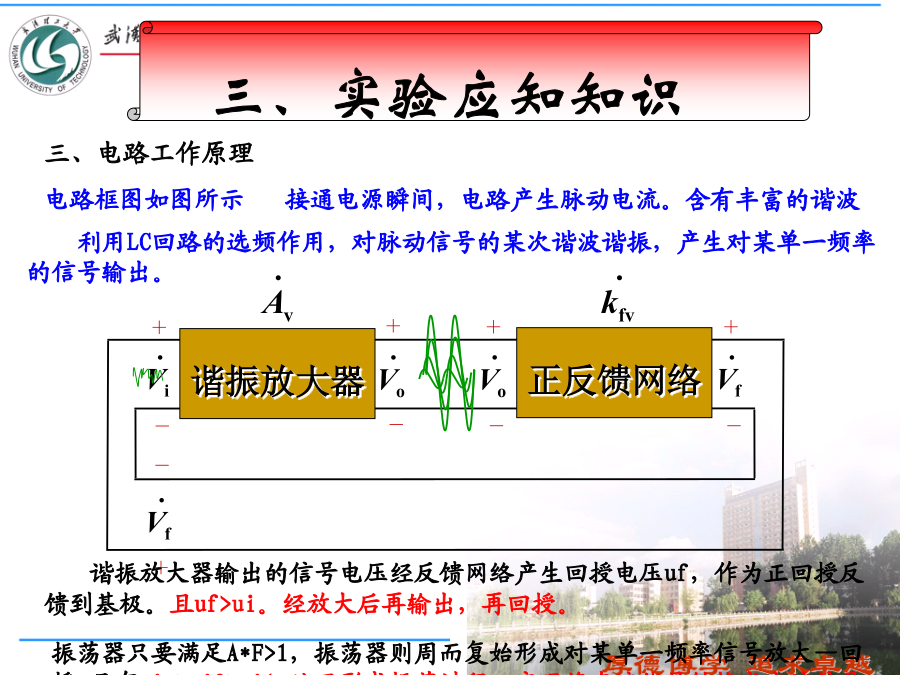

5、研究负载电阻不同时,振荡器振幅与频率的关系。§1.振荡器的定义:4.反馈振荡器的电路组成若在石英晶片两端加一信号源，观察流过晶体的电流与它二端电压的关系4.石英晶体应用特点:a、注意安全操作规程，确保人身安全实验电路采用的是串联（克拉伯）/并联（西勒）改进三点电容反馈与晶体振荡电路，当拨码开关SW3拨置“左”“中”或“右”端时，可分别构成串联/并联改进三点电容反馈与并联型石英晶体振荡器。为了尽可能地减小负载对振荡电路的影响，采用了射随器作为隔离级，其电路的电原理图如图所示。图中，拨码开关SW1为验证反馈系数，SW3为LC震荡器与晶体振荡器转换选择，SW2为验证负载（即回路Q值）变化对振荡器的影响，跳线开关K为振荡器输出信号经由或不经由射随器隔离输出转换。实验内容一：振荡电路静态工作点的调整实验内容二：振荡器的频率与幅度调测实验内容三：研究工作点Ic的变化对振荡器性能的影响实验内容四：研究反馈系数F的变化对振荡器性能的影响；实验内容五：研究负载RL变化对振荡器性能的影响一、实验报告内容：1、写明实验目的.2、画出实验电路原理图并说明实验电路的结构形式与工作原理。3、写明实验所用仪器。4、写明实验项目并整理实验数据。比较LC振荡器与晶体振荡器数据，得出你的结论。1。预习幅度调制、同步检波、混频器、倍频器、鉴频器等有关知识；2、认真阅读实验指导书，分析用1496乘法器实现各种频率变换电路的基本原理。3、了解调制系数m的意义及测量方法；4、分析并说明AM波、DSB波、SSB波信号的特点；答1：能，主要根据起振前后，发射极直流电压是否变化。若发射极电压大于静态时的电压，表明电路已发生振荡。
