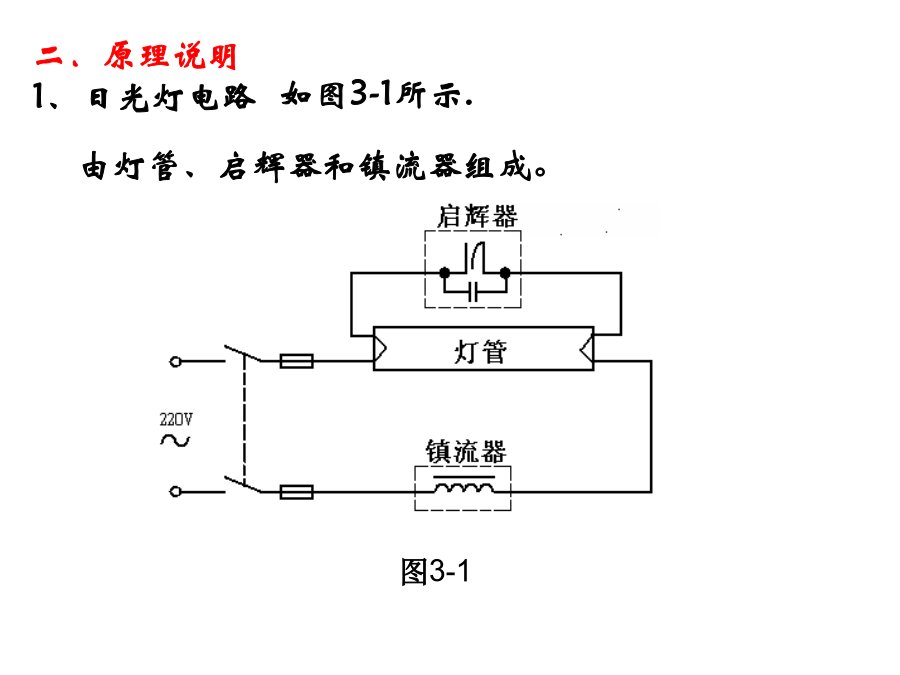

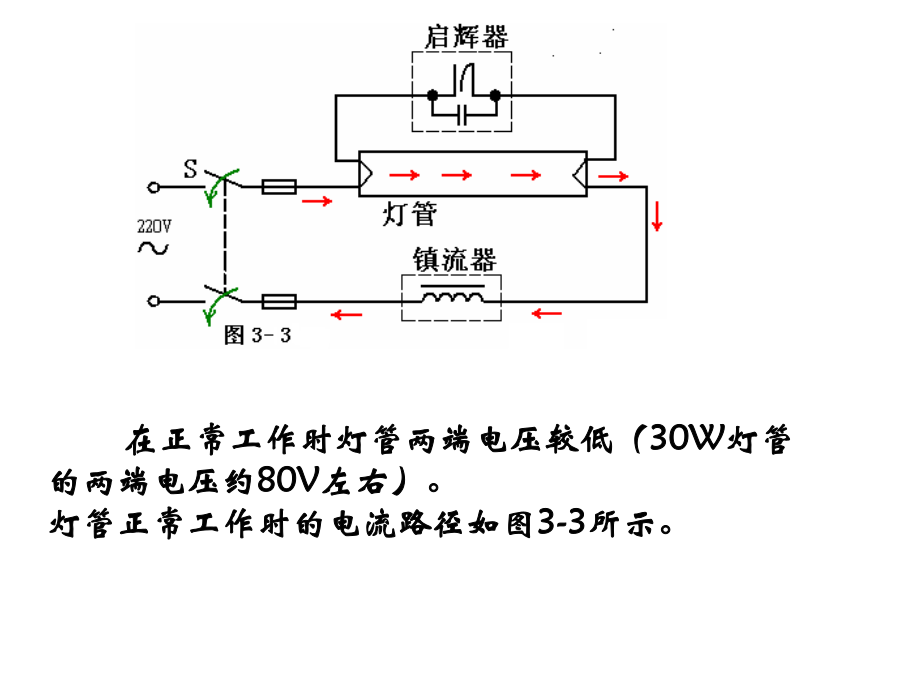

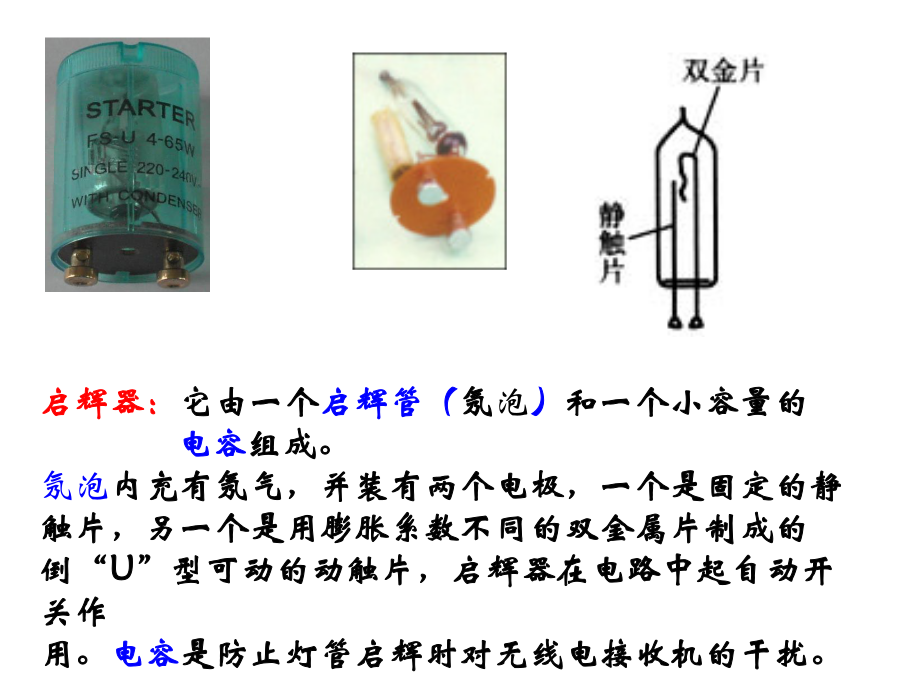

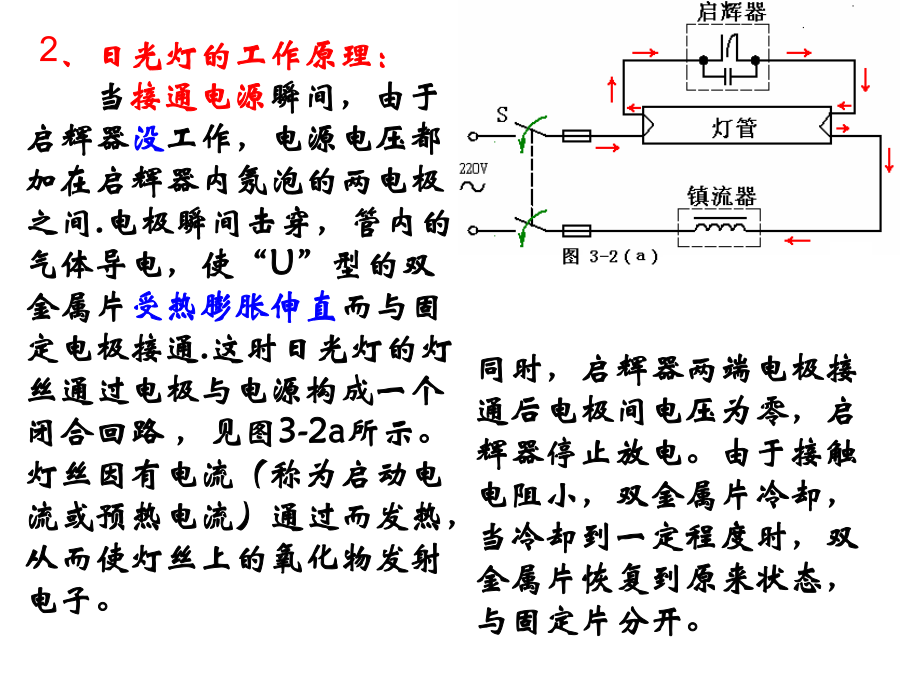

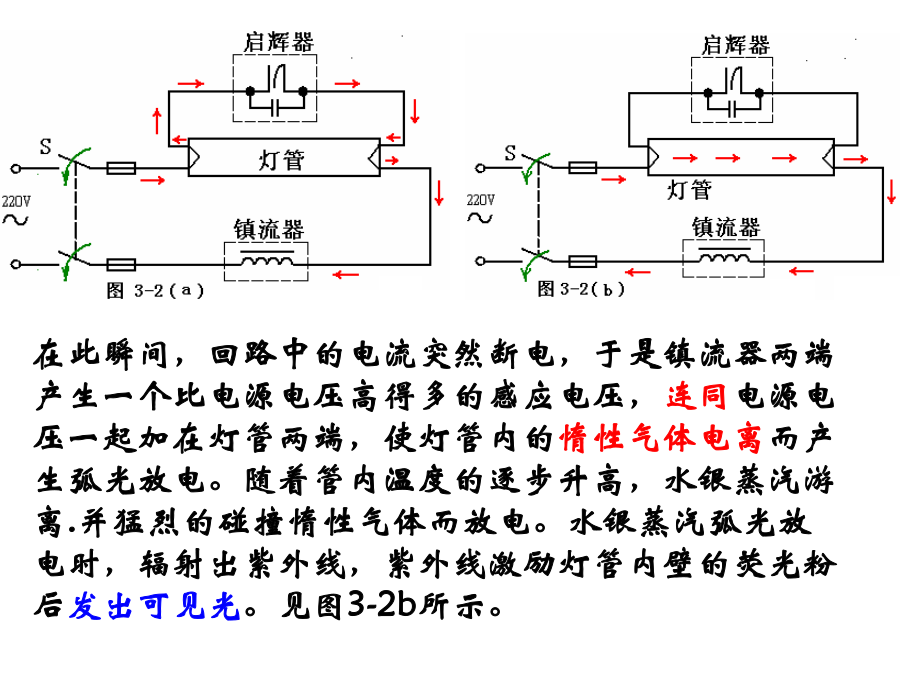

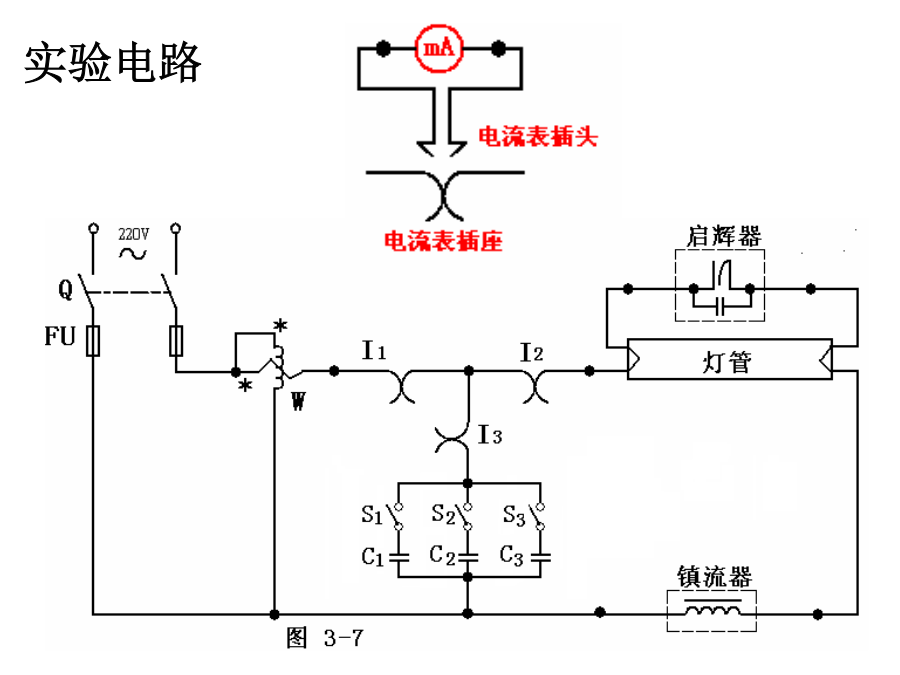

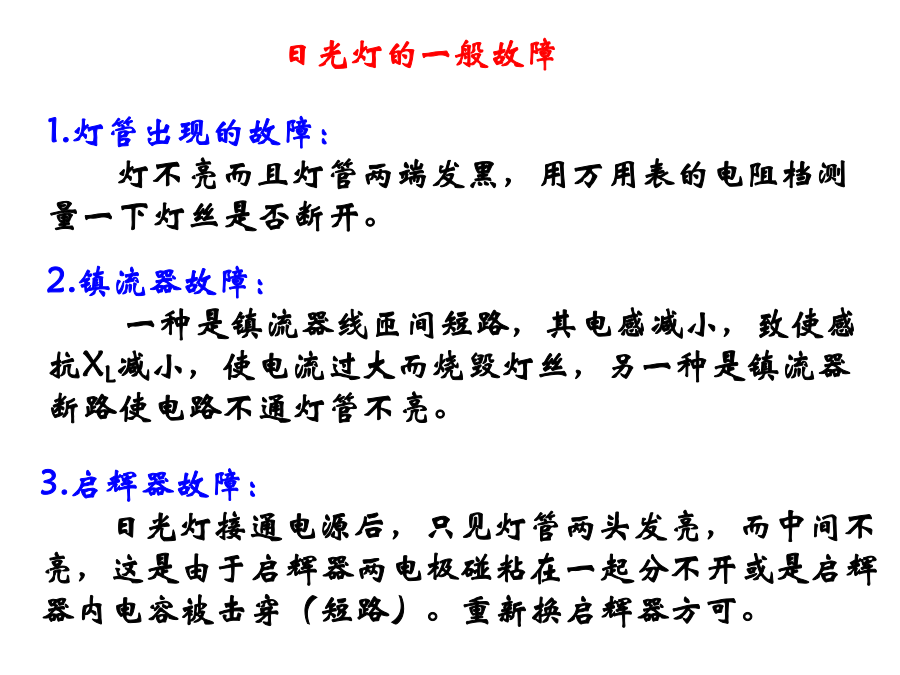

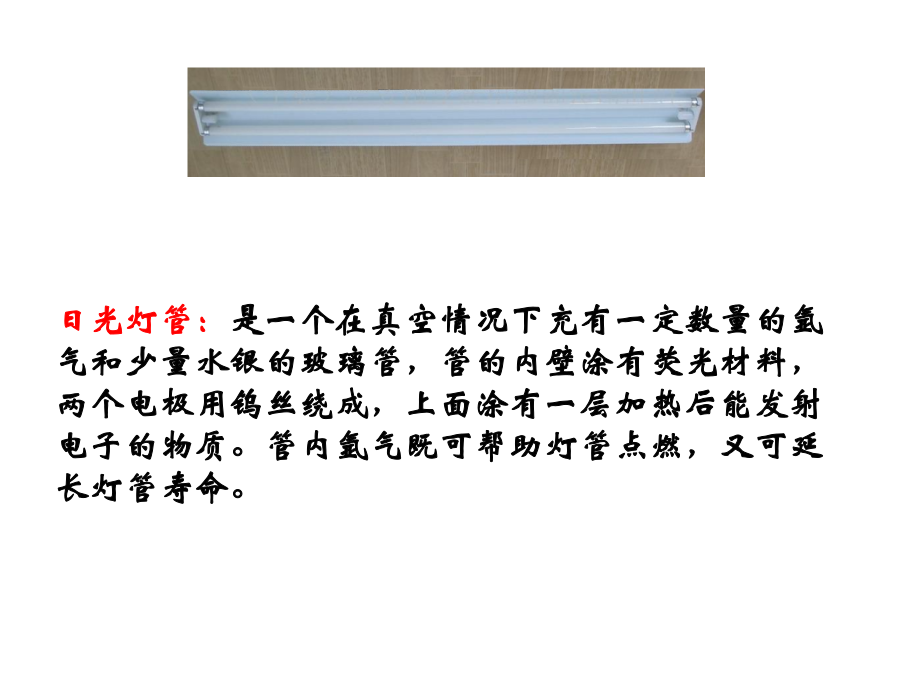

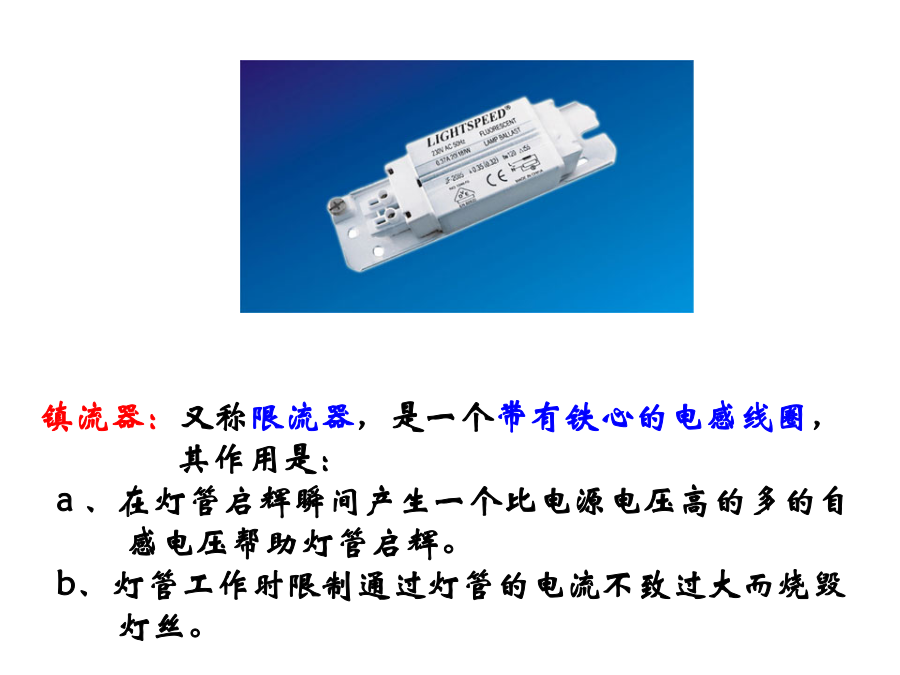

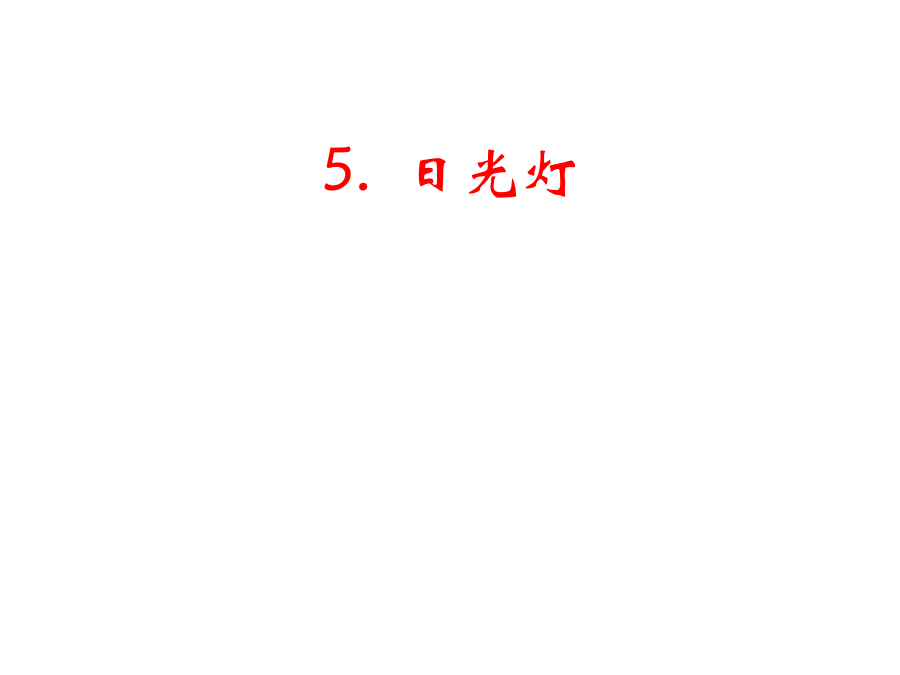

5.日光灯实验电路二．原理说明1、日光灯电路日光灯管：是一个在真空情况下充有一定数量的氩气和少量水银的玻璃管，管的内壁涂有荧光材料，两个电极用钨丝绕成，上面涂有一层加热后能发射电子的物质。管内氩气既可帮助灯管点燃，又可延长灯管寿命。镇流器：又称限流器，是一个带有铁心的电感线圈，其作用是：a、在灯管启辉瞬间产生一个比电源电压高的多的自感电压帮助灯管启辉。b、灯管工作时限制通过灯管的电流不致过大而烧毁灯丝。启辉器：它由一个启辉管（氖泡）和一个小容量的电容组成。氖泡内充有氖气，并装有两个电极，一个是固定的静触片，另一个是用膨胀系数不同的双金属片制成的倒“U”型可动的动触片，启辉器在电路中起自动开关作用。电容是防止灯管启辉时对无线电接收机的干扰。2、日光灯的工作原理：在此瞬间，回路中的电流突然断电，于是镇流器两端产生一个比电源电压高得多的感应电压，连同电源电压一起加在灯管两端，使灯管内的惰性气体电离而产生弧光放电。随着管内温度的逐步升高，水银蒸汽游离.并猛烈的碰撞惰性气体而放电。水银蒸汽弧光放电时，辐射出紫外线，紫外线激励灯管内壁的荧光粉后发出可见光。见图3-2b所示。在正常工作时灯管两端电压较低（30W灯管的两端电压约80V左右）。灯管正常工作时的电流路径如图3-3所示。1.灯管出现的故障：灯不亮而且灯管两端发黑，用万用表的电阻档测量一下灯丝是否断开。
