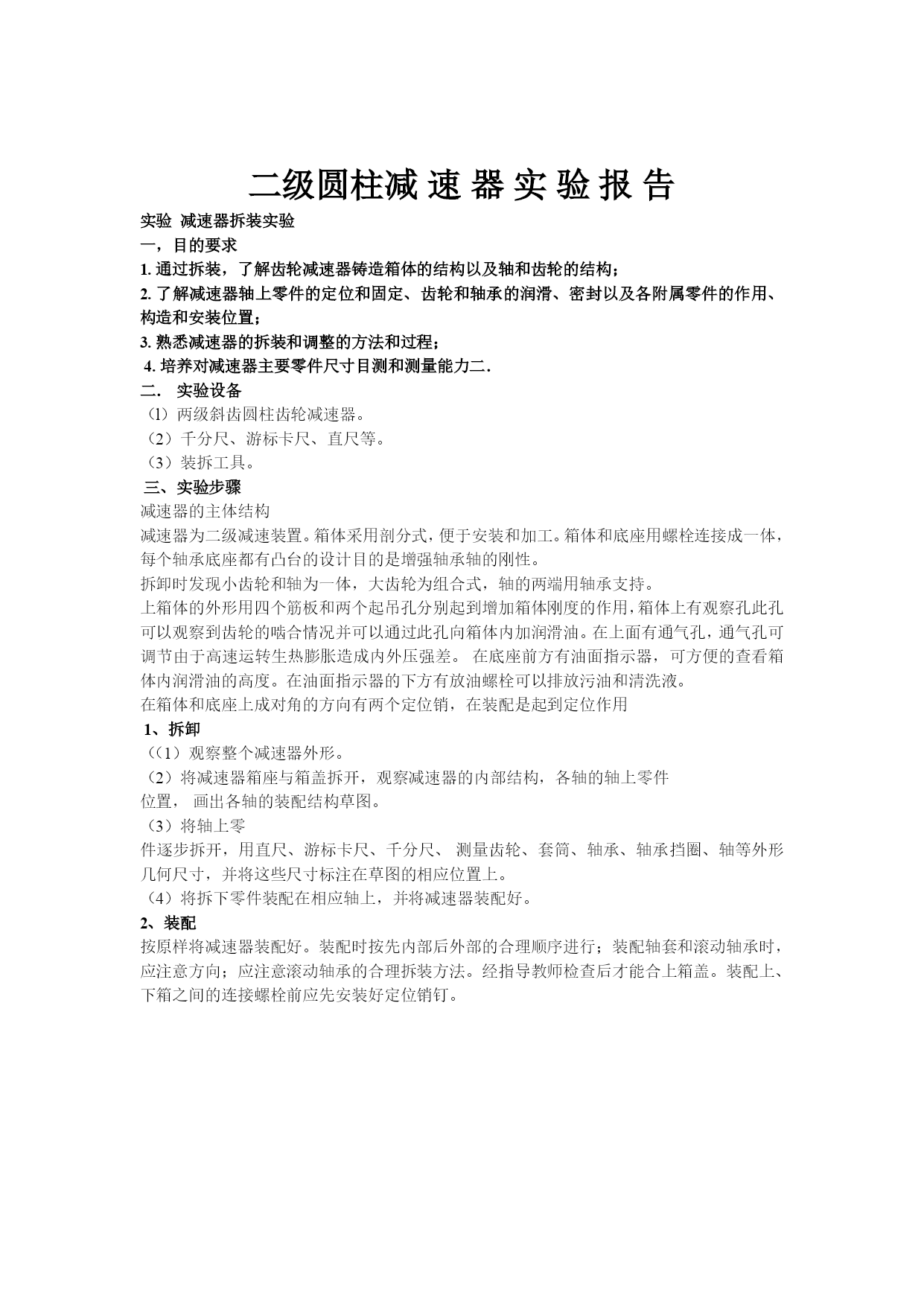

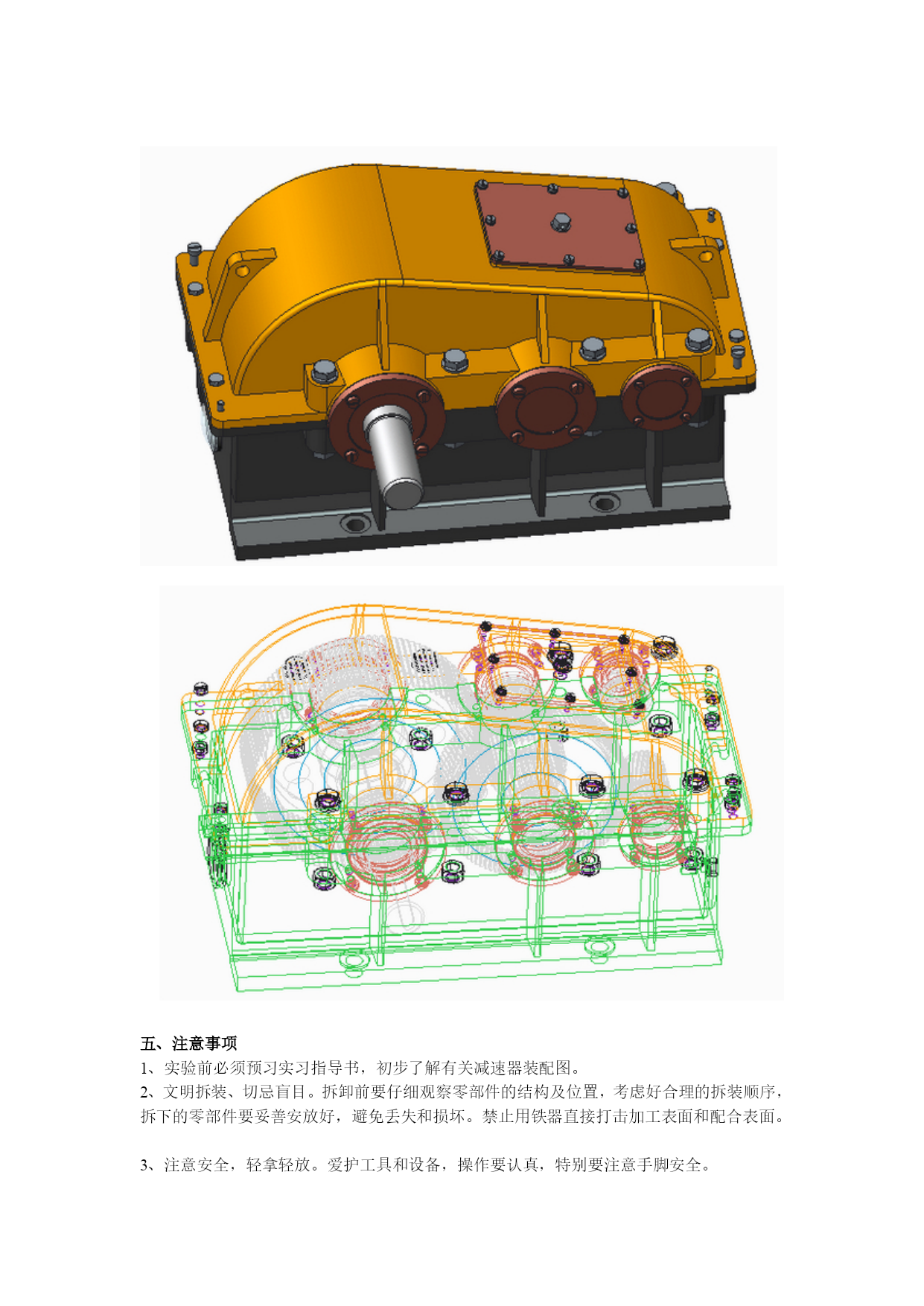

东华理工大学长江学院课程设计报告课程设计题目：二级圆柱减速器实验报告学生姓名：饶坤班级：11300103学号：1130010316指导教师：廖志良2013年12月30日二级圆柱减速器实验报告实验减速器拆装实验一，目的要求1.通过拆装，了解齿轮减速器铸造箱体的结构以及轴和齿轮的结构；2.了解减速器轴上零件的定位和固定、齿轮和轴承的润滑、密封以及各附属零件的作用、构造和安装位置；3.熟悉减速器的拆装和调整的方法和过程；4.培养对减速器主要零件尺寸目测和测量能力二．二．实验设备（l）两级斜齿圆柱齿轮减速器。（2）千分尺、游标卡尺、直尺等。（3）装拆工具。三、实验步骤减速器的主体结构减速器为二级减速装置。箱体采用剖分式，便于安装和加工。箱体和底座用螺栓连接成一体，每个轴承底座都有凸台的设计目的是增强轴承轴的刚性。拆卸时发现小齿轮和轴为一体，大齿轮为组合式，轴的两端用轴承支持。上箱体的外形用四个筋板和两个起吊孔分别起到增加箱体刚度的作用，箱体上有观察孔此孔可以观察到齿轮的啮合情况并可以通过此孔向箱体内加润滑油。在上面有通气孔，通气孔可调节由于高速运转生热膨胀造成内外压强差。在底座前方有油面指示器，可方便的查看箱体内润滑油的高度。在油面指示器的下方有放油螺栓可以排放污油和清洗液。在箱体和底座上成对角的方向有两个定位销，在装配是起到定位作用1、拆卸（（1）观察整个减速器外形。（2）将减速器箱座与箱盖拆开，观察减速器的内部结构，各轴的轴上零件位置，画出各轴的装配结构草图。（3）将轴上零件逐步拆开，用直尺、游标卡尺、千分尺、测量齿轮、套筒、轴承、轴承挡圈、轴等外形几何尺寸，并将这些尺寸标注在草图的相应位置上。（4）将拆下零件装配在相应轴上，并将减速器装配好。2、装配按原样将减速器装配好。装配时按先内部后外部的合理顺序进行；装配轴套和滚动轴承时，应注意方向；应注意滚动轴承的合理拆装方法。经指导教师检查后才能合上箱盖。装配上、下箱之间的连接螺栓前应先安装好定位销钉。五、注意事项1、实验前必须预习实习指导书，初步了解有关减速器装配图。2、文明拆装、切忌盲目。拆卸前要仔细观察零部件的结构及位置，考虑好合理的拆装顺序，拆下的零部件要妥善安放好，避免丢失和损坏。禁止用铁器直接打击加工表面和配合表面。3、注意安全，轻拿轻放。爱护工具和设备，操作要认真，特别要注意手脚安全。
