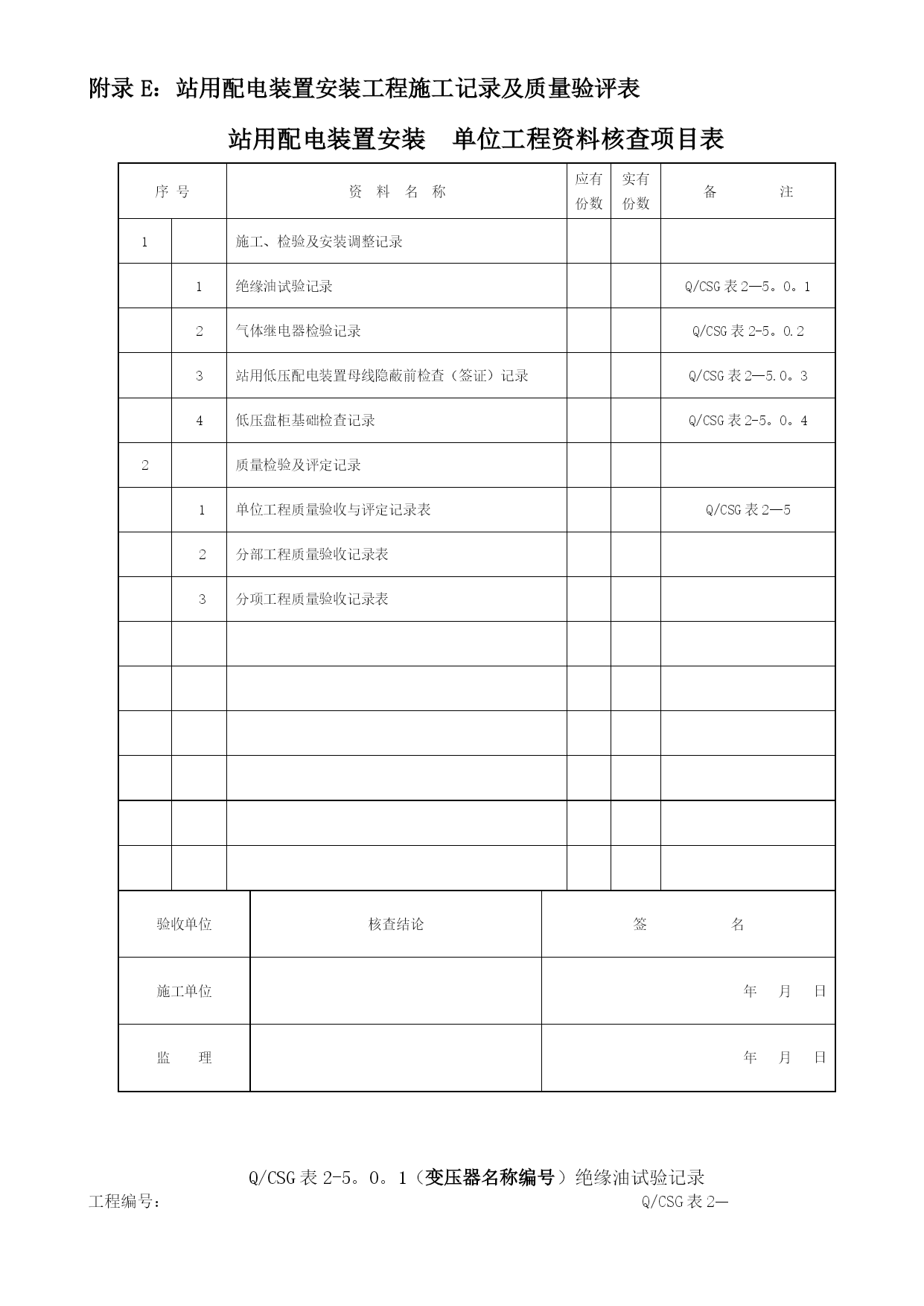

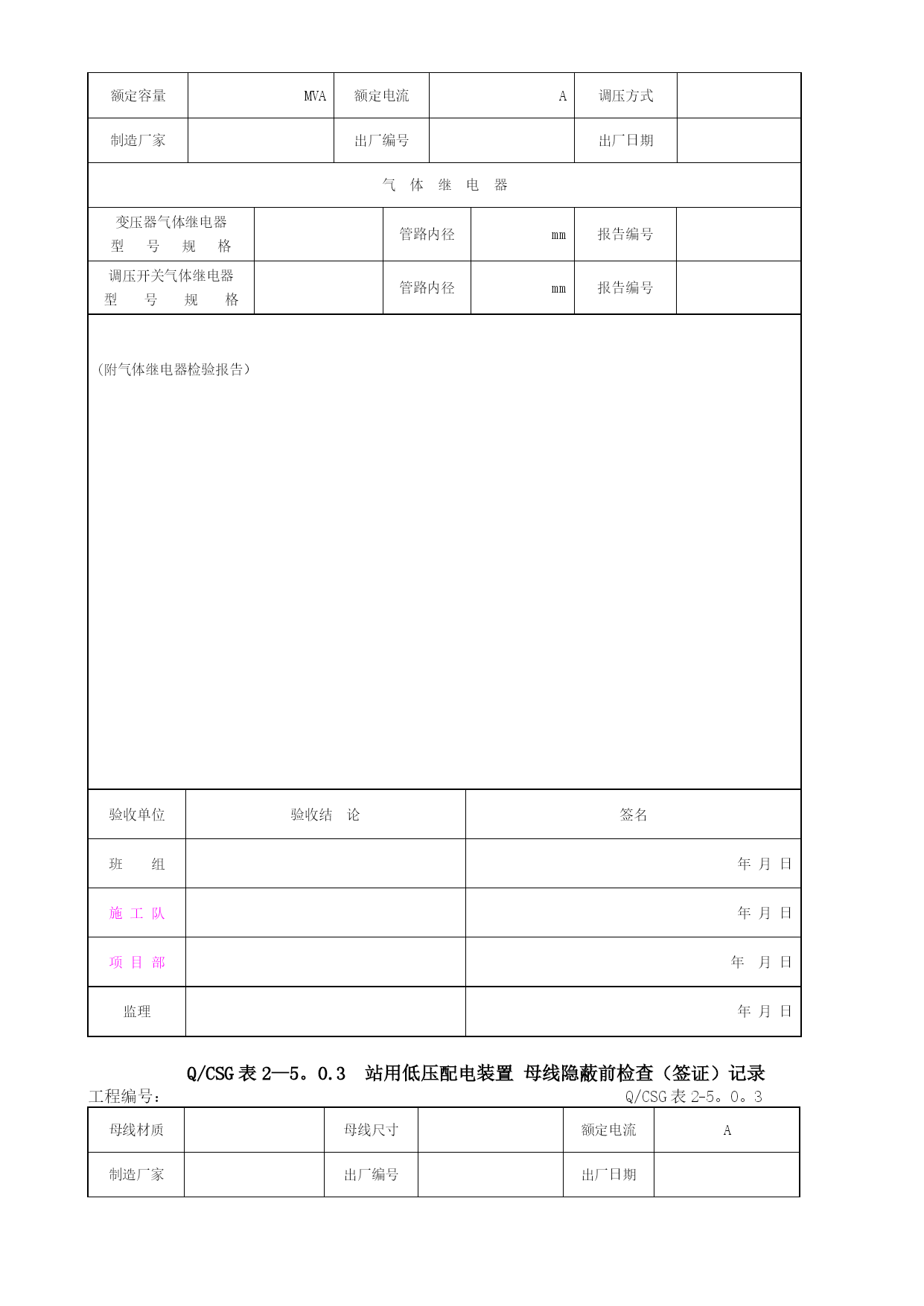

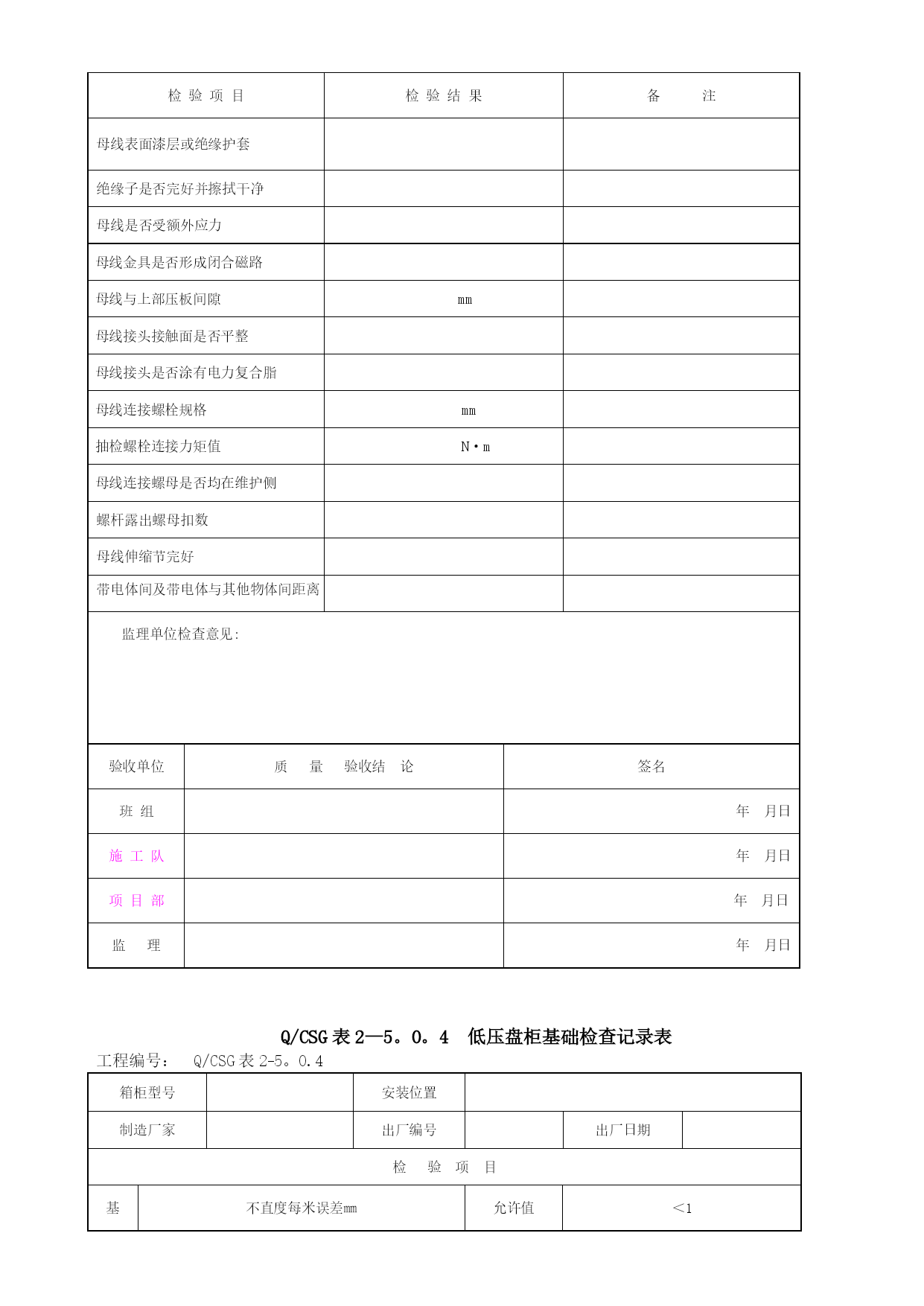

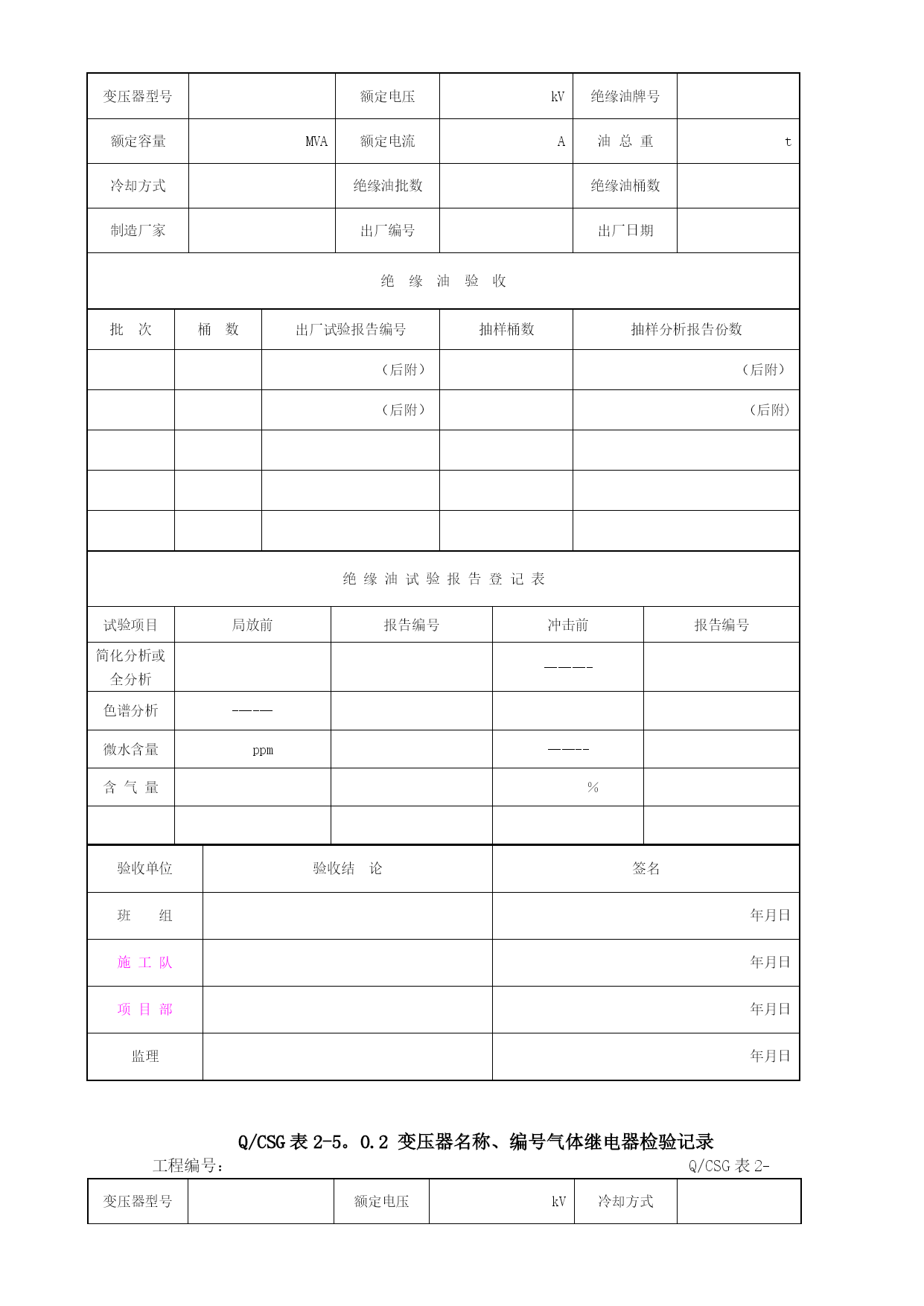

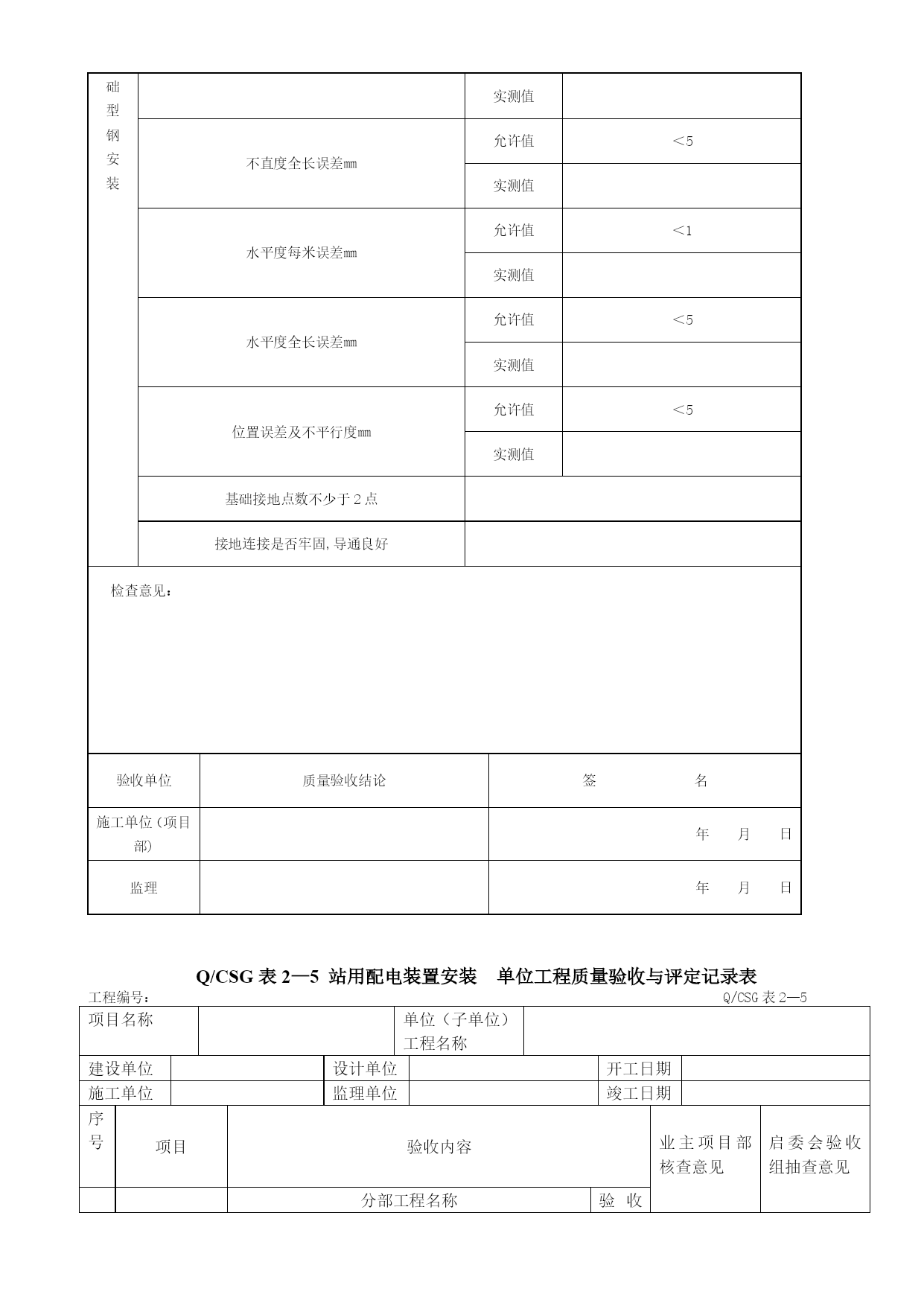

附录E：站用配电装置安装工程施工记录及质量验评表实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）附录E：站用配电装置安装工程施工记录及质量验评表站用配电装置安装单位工程资料核查项目表序号资料名称应有份数实有份数备注1施工、检验及安装调整记录绝缘油试验记录Q/CSG表2—5。0。1气体继电器检验记录Q/CSG表2-5。0.2站用低压配电装置母线隐蔽前检查（签证）记录Q/CSG表2—5.0。3低压盘柜基础检查记录Q/CSG表2-5。0。42质量检验及评定记录1单位工程质量验收与评定记录表Q/CSG表2—52分部工程质量验收记录表3分项工程质量验收记录表验收单位核查结论签名施工单位年月日监理年月日Q/CSG表2-5。0。1（变压器名称编号）绝缘油试验记录工程编号：Q/CSG表2—变压器型号额定电压kV绝缘油牌号额定容量MVA额定电流A油总重t冷却方式绝缘油批数绝缘油桶数制造厂家出厂编号出厂日期绝缘油验收批次桶数出厂试验报告编号抽样桶数抽样分析报告份数（后附）（后附）（后附）（后附)绝缘油试验报告登记表试验项目局放前报告编号冲击前报告编号简化分析或全分析———-色谱分析-—-—微水含量ppm——--含气量％验收单位验收结论签名班组年月日施工队年月日项目部年月日监理年月日Q/CSG表2-5。0.2变压器名称、编号气体继电器检验记录工程编号：Q/CSG表2-变压器型号额定电压kV冷却方式额定容量MVA额定电流A调压方式制造厂家出厂编号出厂日期气体继电器变压器气体继电器型号规格管路内径mm报告编号调压开关气体继电器型号规格管路内径mm报告编号(附气体继电器检验报告）验收单位验收结论签名班组年月日施工队年月日项目部年月日监理年月日Q/CSG表2—5。0.3站用低压配电装置母线隐蔽前检查（签证）记录工程编号：Q/CSG表2-5。0。3母线材质母线尺寸额定电流A制造厂家出厂编号出厂日期检验项目检验结果备注母线表面漆层或绝缘护套绝缘子是否完好并擦拭干净母线是否受额外应力母线金具是否形成闭合磁路母线与上部压板间隙mm母线接头接触面是否平整母线接头是否涂有电力复合脂母线连接螺栓规格mm抽检螺栓连接力矩值N·m母线连接螺母是否均在维护侧螺杆露出螺母扣数母线伸缩节完好带电体间及带电体与其他物体间距离监理单位检查意见:验收单位质量验收结论签名班组年月日施工队年月日项目部年月日监理年月日Q/CSG表2—5。0。4低压盘柜基础检查记录表工程编号：Q/CSG表2-5。0.4箱柜型号安装位置制造厂家出厂编号出厂日期检验项目基础型钢安装不直度每米误差㎜允许值＜1实测值不直度全长误差㎜允许值＜5实测值水平度每米误差㎜允许值＜1实测值水平度全长误差㎜允许值＜5实测值位置误差及不平行度㎜允许值＜5实测值基础接地点数不少于2点接地连接是否牢固,导通良好检查意见：验收单位质量验收结论签名施工单位（项目部)年月日监理年月日Q/CSG表2—5站用配电装置安装单位工程质量验收与评定记录表工程编号：Q/CSG表2—5项目名称单位（子单位）工程名称建设单位设计单位开工日期施工单位监理单位竣工日期序号项目验收内容业主项目部核查意见启委会验收组抽查意见1分部工程质量验收结果统计分部工程名称验收结论1.1站用变压器安装1。2站用配电装置安装1.3网栏安装1。4站用配电装置带电试运行验收结果应核查分部工程数实核查分部工程数符合标准及设计要求的分部工程数2质量控制资料核查出厂证件及试验资料2。1出厂证件及试验资料2.2厂家及图纸资料2。3厂家设备信息电子化移交文件主要技术资料及施工记录(试验报告见电气试验工程分册)2。4施工图纸及图纸会检纪要和设计变更文件2。5开箱验收记录2.6施工、检验及安装调试记录2.7WHS质量控制资料工程质量验收记录2.8分部、分项工程质量验收记录表2.9分部工程验收消缺整改记录监理过程控制资料2。10监理旁站记录2.11监理初检消缺整改记录核查结果应核查资料项数实核查资料项数符合标准要求项数3安全和主要功能抽查3.1站用变失压，备自投正确动作.检查结果:3。2远方/就地分合闸操作正常。3.3站用配电装置带电试运行抽查结果应核查功能项数实核查功能项数符合标准和设计要求功能项数4观感质量验收4.1柜体铭牌清晰，符合标准。柜体安装整齐，接地可靠4。2两路交流进线电源相序、相位正确.防雷器的配置符合设计要求4.3二次回路连接正确牢固、可靠、规范，编号字迹清晰且不易脱色验收结果应验收项数实验收项数符合规定标准要求项数5业主项目部综合验收结论:启委会验收组综合验收结论:6评定结论:参加验收单位施工单位监理单位设计单位业主项目部启委会验收组（公章)项目负责人：
