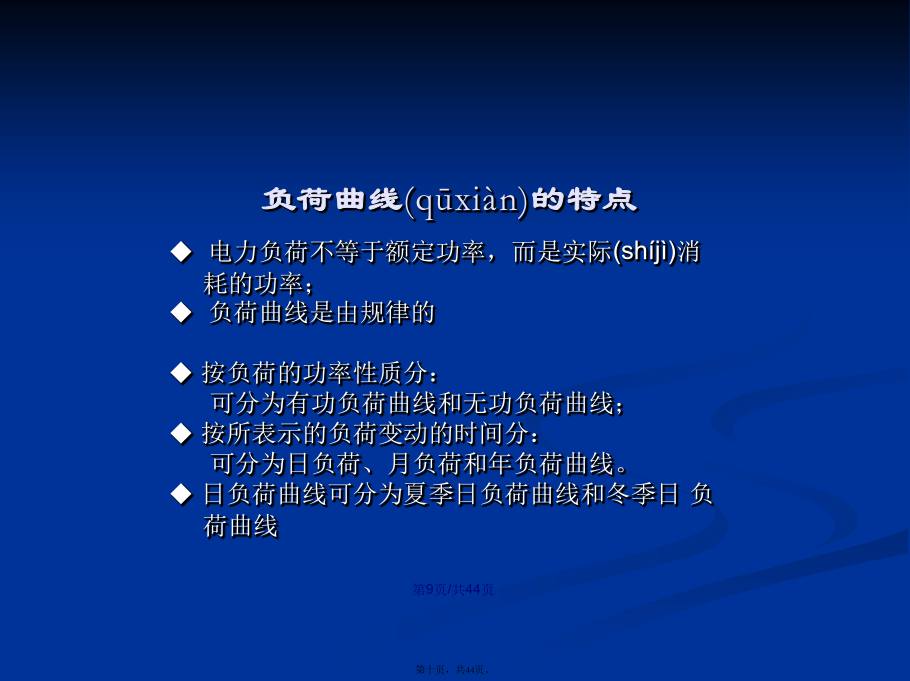

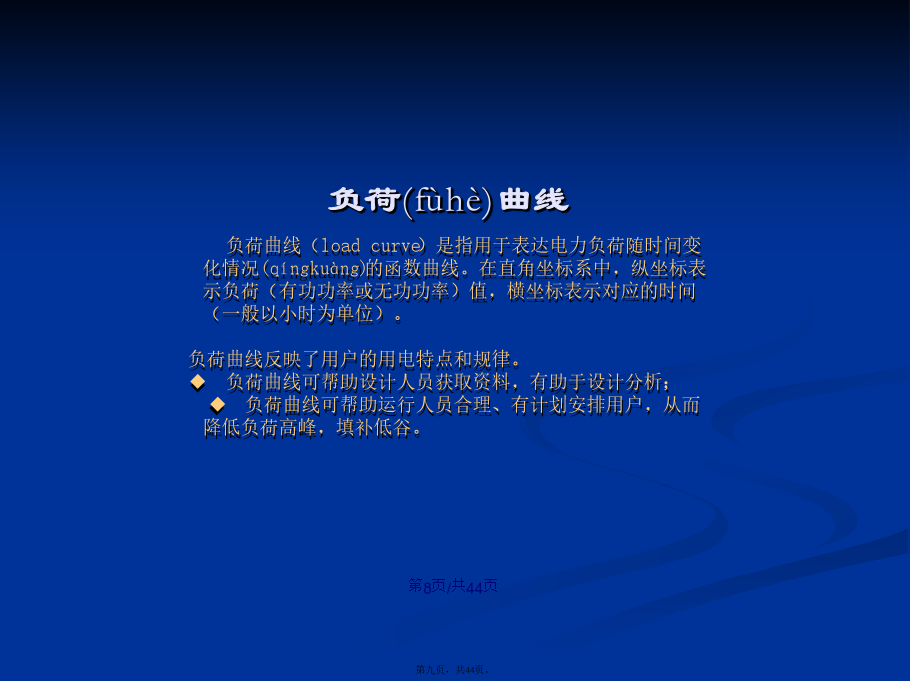

会计学电力负荷计算电力负荷计算电力负荷与负荷计算电力负荷与负荷计算电力负荷与负荷计算电力负荷与负荷计算负荷分级负荷曲线负荷曲线的特点日有功负荷曲线的绘制：年有功(yǒuɡōnɡ)负荷曲线的绘制：日负荷曲线和年负荷曲线的区别：与负荷计算相关的物理量：与负荷计算相关的物理量：计算负荷（calculatedload）：通常将以半小时平均负荷为依据所绘制的负荷曲线上的“最大负荷”称为计算负荷，并把它作为按发热条件选择电气设备的依据，用Pca(Qca、Sca、Ica)或P30(Q30、S30、I30)表示。特点：运行时间长，足以使之达到热平衡。通风机、水泵(shuǐbèng)、空气压缩机、发电机组、照明灯具等。设备容量：Pe=Pn特点：工作或停歇时间均达不到热平衡时间。如：电焊机、吊车电动机等暂载率：吊车机组用电动机的设备容量统一换算到ε=25%时的额定功率(édìnɡɡōnɡlǜ)（kW），若其εN不等于25%时应进行换算，公式为:小结(xiǎojié)：需用(xūyònɡ)系数法计算负荷单个用电设备组的计算负荷例：某企业有一组用电设备，共有电压为380V的电动机39台，其中3台10KW，8台4KW，18台3KW，10台1.5KW。用需用系数法求该设备的计算负荷。该用电设备为连续工作制，Pe=Pn。Pe=10x3+8x4+18x3+10x1.5=131KW查表得：当Kd值有一定变动范围时，取值要作具体分析。如台数多时，一般取用较小值，台数少时取用较大值；设备使用率高时，取用较大值，使用率低时取用较小值。当一条线路内的用电设备的台数较小（n<3台）时，一般是将用电设备额定容量的总和作为计算负荷，或者采用较大的Kd值(0.85~1)。需用系数是一个长期经验数据，当设备台数较多、总容量够大时，并且没有特殊的大型用电设备时，表中查出的值才较为准确。但如果计算的组别中含有大型用电设备时，则需用二项式法确定计算负荷。例：一机修车间的380V线路上，接有金属切削机床电动机20台共50kW；另接通风机3台共5kW；电葫芦4个共6kW（FCN=40%）试求计算负荷。解：电动机组：查表可得Kd=0.16~0.2（取0.2），cos=0.5，tan=1.73，因此Pca(1)=Kd∑Pe=0.2×50=10(kW)Qca(1)=Pca(1)tanwm=10×1.73=17.3(kvar)Sca(1)=Pca(1)/coswm=10/0.5=20(kVA)尖峰电流：单台或多台设备持续1-2S的短时最大负荷电流。用Ipk表征。尖峰电流产生的原因：主要由大容量电动机的启动、电压的波动等原因造成。计算尖峰电流的目的：选择熔断器、继电保护装置。单台设备尖峰(jiānfēnɡ)电流的计算：Ipk=KstIn式中：Kst为启动电流倍数多台设备尖峰电流(diànliú)的计算：当设备不是同时启动时当设备同时启动时功率损耗与电能损耗的计算功率损耗与电能损耗的计算功率损耗与电能损耗的计算变压器的功率损耗变压器的功率损耗供电线路年电能损耗的计算企业负荷计算---逐级计算法企业负荷计算---逐级计算法本章(běnzhānɡ)小结：
