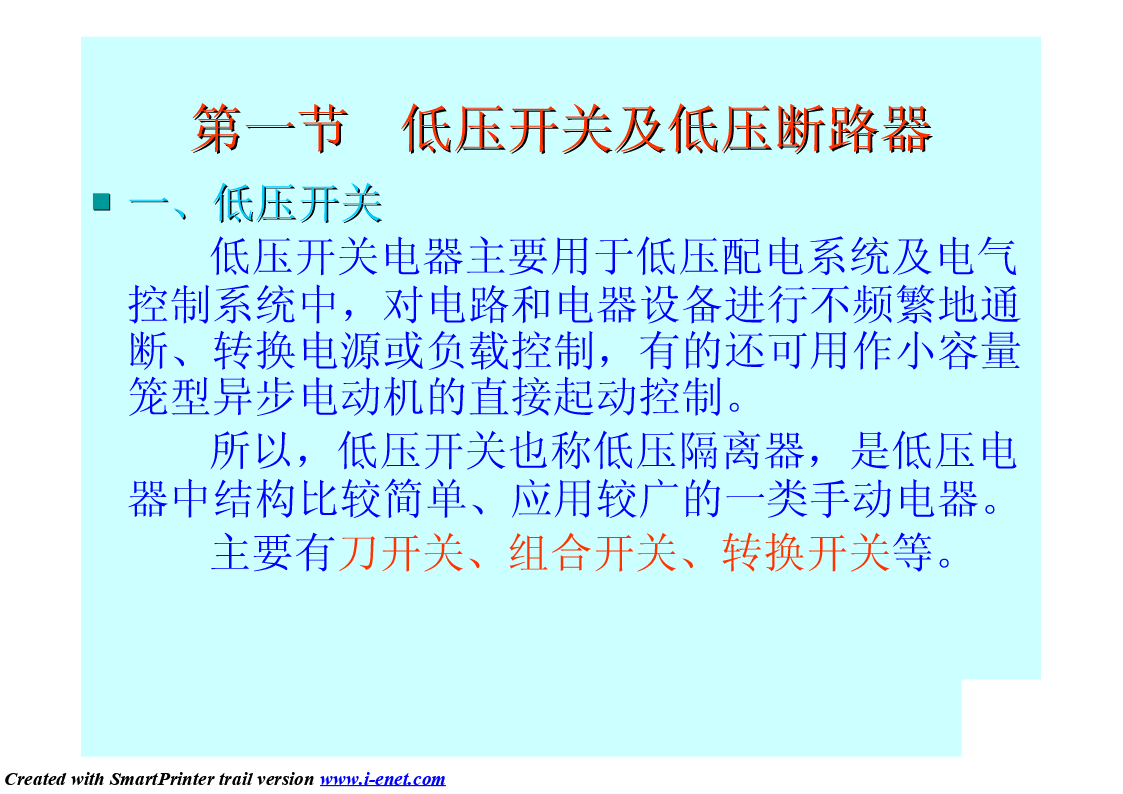

第第二二章章其其他他常常用用低低压压电电器器CreatedwithSmartPrintertrailversionwww.i-enet.com第第一一节节低低压压开开关关及及低低压压断断路路器器n一一、、低低压压开开关关低压开关电器主要用于低压配电系统及电气控制系统中，对电路和电器设备进行不频繁地通断、转换电源或负载控制，有的还可用作小容量笼型异步电动机的直接起动控制。所以，低压开关也称低压隔离器，是低压电器中结构比较简单、应用较广的一类手动电器。主要有刀开关、组合开关、转换开关等。CreatedwithSmartPrintertrailversionwww.i-enet.com第一节低压开关及低压断路器由熔丝、触刀、触点座、操作手柄和底座组成。在使用时进线座接电源端的进线，出线座接负载端导线，靠触刀与触点座的分合来接通和分断电路。QQQ符号（a）（b）（c）CreatedwithSmartPrintertrailversionwww.i-enet.com第一节低压开关及低压断路器注注意意：：刀开关安装时，手柄要向上，不得倒装或平装。倒装时手柄有可能因自重而下滑引起误合闸，造成人身安全事故。接线时，将电源线接在熔丝上端，负载线接在熔丝下端，拉闸后刀开关与电源隔离，便于更换熔丝。n二二、、低低压压断断路路器器低压断路器又称自动空气开关，可用来分配电能、不频繁地启动异步电动机、对电动机及电源保护等，具有过载、短路、欠电压等保护功能。CreatedwithSmartPrintertrailversionwww.i-enet.com第一节低压开关及低压断路器1、低压断路器的结构及工作原理L1L2L321－热脱扣器的整定按钮；2－手动脱扣按钮；3－脱扣弹簧；4－手动合闸机构；5－合闸联杆；6－热脱扣器；7－锁钩；8－电磁脱扣器；9－脱扣联杆；10，11－动、静触点；12，13－弹簧；14－发热元件；15－电磁脱扣弹簧；16－调节按钮CreatedwithSmartPrintertrailversionwww.i-enet.com第一节低压开关及低压断路器2、低压断路器的类型及主要参数（1）装置式低压断路器又称塑料外壳式低压断路器（2）万能式低压断路器又称敞开式低压断路器4$（3）限流断路器（4）快速断路器（0.2s）符号技术参数见教材CreatedwithSmartPrintertrailversionwww.i-enet.com第一节低压开关及低压断路器3、低压断路器的选择及使用低压断路器的选择应注意以下几个问题：（1）低压断路器的额定电流和额定电压应大于或等于线路、设备的正常工作电压和工作电流。（2）低压断路器的极限分断能力应大于或等于电路最大短路电流。（3）过电流脱扣器的额定电流大于或等于线路的最大负载电流。（4）欠电压脱扣器的额定电压等于线路的额定电压。CreatedwithSmartPrintertrailversionwww.i-enet.com第一节低压开关及低压断路器低压断路器的使用应注意以下几问题：（1）在安装低压断路器时应注意把来自电源的母线接到开关灭弧罩一侧的端子上，来自电气设备的母线接到另外一侧的端子上。（2）低压断路器投入使用时应先进行整定，按照要求整定热脱扣器的动作电流，以后就不应随意旋动有关的螺丝和弹簧。（3）发生断、短路事故的动作后，应立即对触点进行清理，检查有无熔坏，清除金属熔粒、粉尘等，特别要把散落在绝缘体上的金属粉尘清除干净。（4）在正常情况下，每6个月应对开关进行一次检修，清除灰尘。CreatedwithSmartPrintertrailversionwww.i-enet.com第一节低压开关及低压断路器n三、主令电器主令电器是在自动控制系统中发出指令或信号的电器，用来控制接触器、继电器或其他电器线圈，使电路接通或分断，以达到控制生产机械的目的。1、按钮用来发出手动指令远距离控制其他电器SBSBSB（D）外形（E）结构示意（a）常开（b）常闭（c）常开常闭复合1－按钮冒；2－复位弹簧；3－动触头；4－常开触点的静触头；符号5－常闭触点的静触头；6，7－触头接线柱CreatedwithSmartPrintertrailversionwww.i-enet.com第一节低压开关及低压断路器2、行程开关行程开关也称为限位开关或位置开关。用于检测工作机械的位置，是一种利用生产机械某些运动部件的撞击
