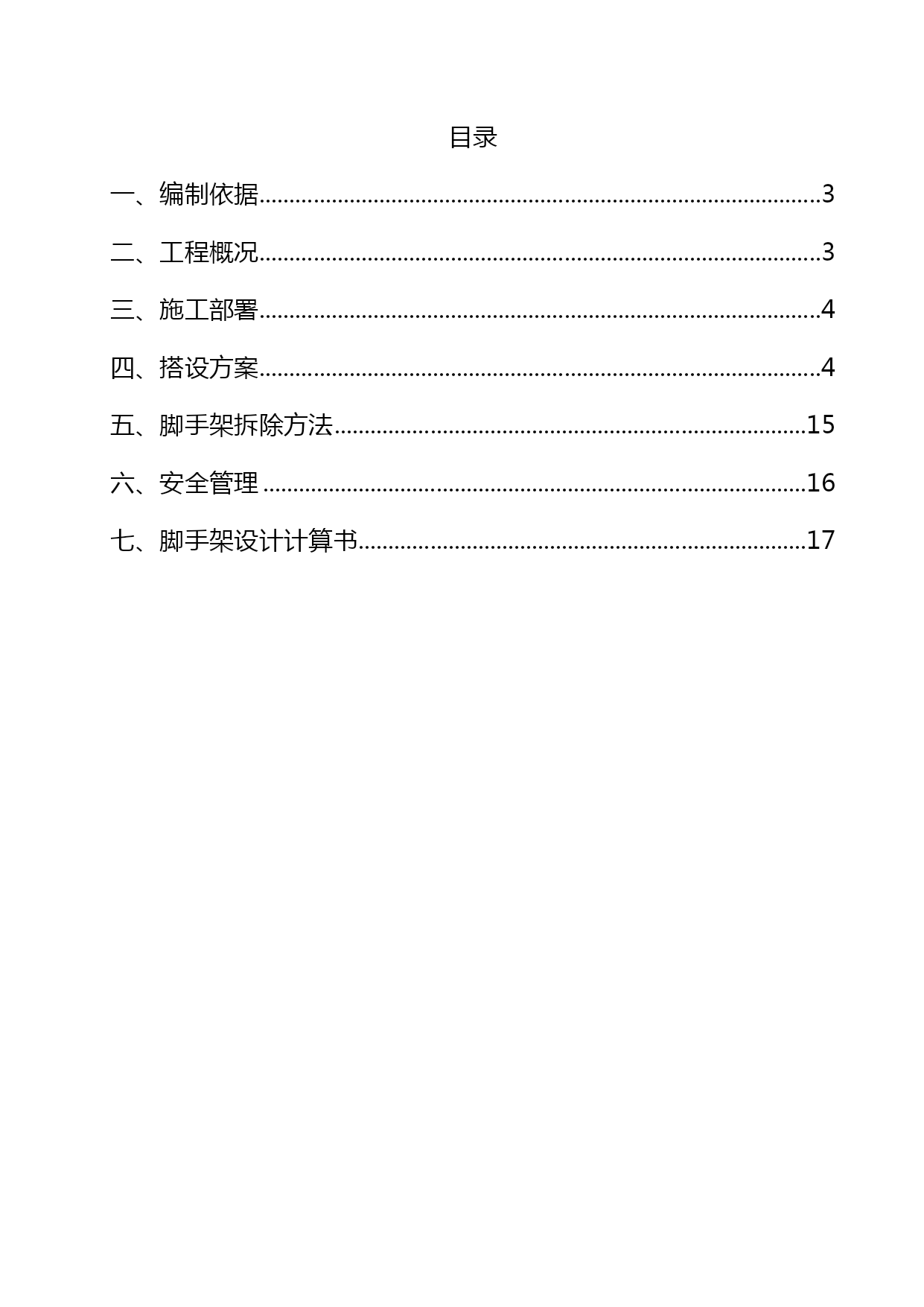

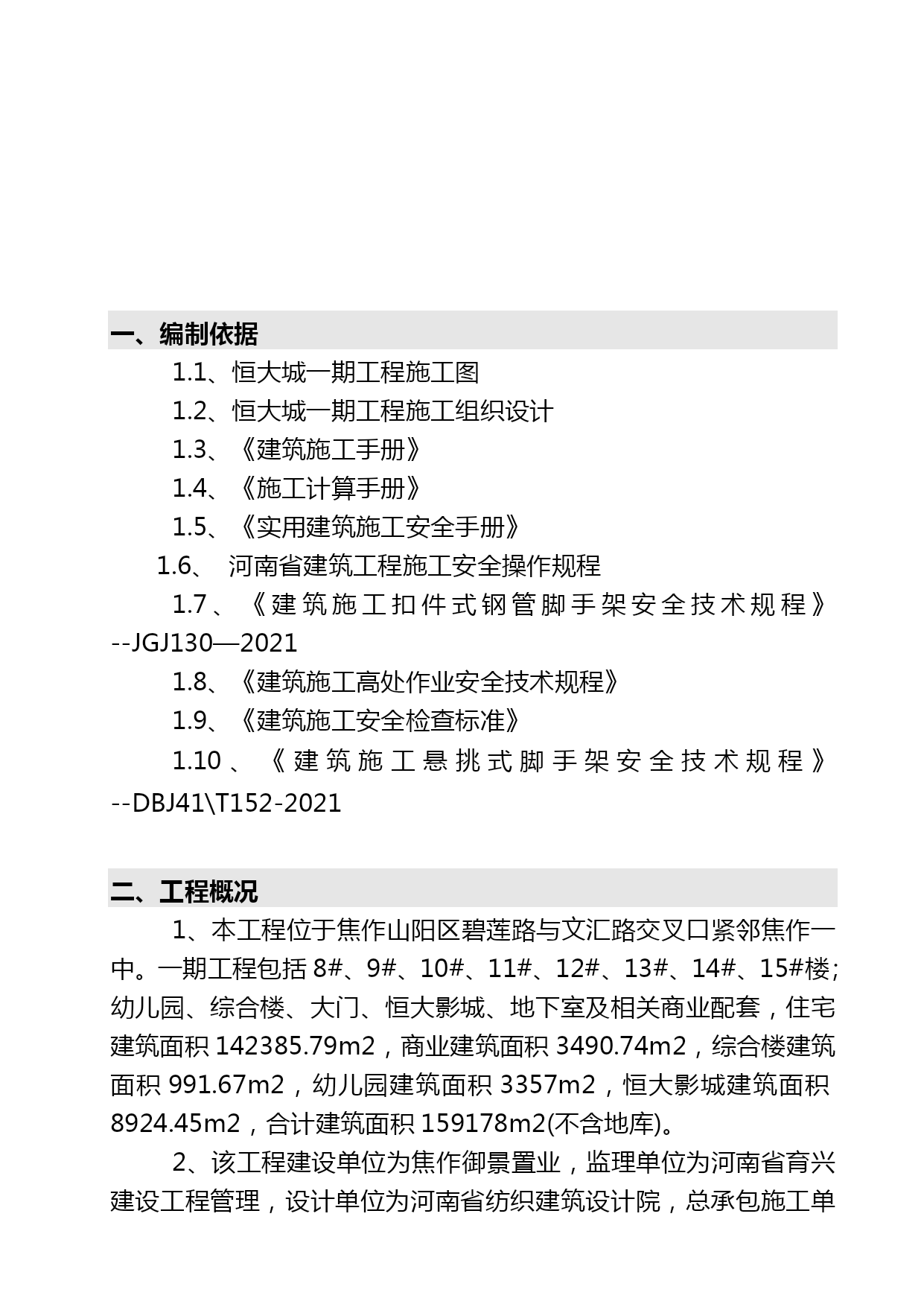

住宅楼主楼外脚手架专项施工方案（完整版）资料(可以直接使用，可编辑优秀版资料，欢迎下载）恒大城项目一期工程（8#~15#楼）外脚手架专项施工方案编制人：审核人：审批人：编制单位：江苏南通三建集团股份年月日目录TOC\o"1-3"\h\uHYPERLINK\l_Toc10799一、编制依据PAGEREF_Toc107993HYPERLINK\l_Toc29991二、工程概况PAGEREF_Toc299913HYPERLINK\l_Toc24052三、施工部署PAGEREF_Toc240524HYPERLINK\l_Toc19106四、搭设方案PAGEREF_Toc191064HYPERLINK\l_Toc4773五、脚手架拆除方法PAGEREF_Toc477315HYPERLINK\l_Toc10455六、安全管理PAGEREF_Toc1045516HYPERLINK\l_Toc29346七、脚手架设计计算书PAGEREF_Toc2934617一、编制依据1.1、恒大城一期工程施工图1.2、恒大城一期工程施工组织设计1.3、《建筑施工手册》1.4、《施工计算手册》1.5、《实用建筑施工安全手册》1.6、河南省建筑工程施工安全操作规程1.7、《建筑施工扣件式钢管脚手架安全技术规程》--JGJ130—20211.8、《建筑施工高处作业安全技术规程》1.9、《建筑施工安全检查标准》1.10、《建筑施工悬挑式脚手架安全技术规程》--DBJ41\T152-2021二、工程概况1、本工程位于焦作山阳区碧莲路与文汇路交叉口紧邻焦作一中。一期工程包括8#、9#、10#、11#、12#、13#、14#、15#楼；幼儿园、综合楼、大门、恒大影城、地下室及相关商业配套，住宅建筑面积142385.79m2，商业建筑面积3490.74m2，综合楼建筑面积991.67m2，幼儿园建筑面积3357m2，恒大影城建筑面积8924.45m2，合计建筑面积159178m2(不含地库)。2、该工程建设单位为焦作御景置业，监理单位为河南省育兴建设工程管理，设计单位为河南省纺织建筑设计院，总承包施工单位为江苏南通三建集团股份。3、8#、9#、10#、11#、13#楼总高度89.45米，12#楼总高度71.45米，14#、15#楼总高度74.4米。地下一/二层、地上22、23、28层；结构类型为剪力墙，基础形式采用筏板基础，标准层层高2.95米。4、脚手架的选型、搭设质量、安全，直接影响本工程对外的企业形象，结合本工程地理位置和周边环境，故脚手架封闭围护至关重要。结合上述两大特点，特编制本工程悬挑脚手架施工方案。三、施工部署安全生产、文明施工是企业生存发展的前提条件，是达到无重大伤亡事故的必然保障。为此项目经理部成立以项目经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组长：杨向军（项目经理）—负责协调工作副组长：管岳洲、李作斌（生产经理）—现场施工总指挥组员：张超（技术负责）、黄洪森（技术员）—方案编制、技术交底邱建忠、钱卫华（安全员）—现场安全指挥检查四、搭设方案根据本工程结构特点，综合考虑工程装饰施工及施工进度情况，结合本工程结构形式，1层采用落地式脚手架搭设，往上采用悬挑式脚手架，脚手架采用16号工字钢分段外挑搭设脚手架，最大搭设高度不大于20米。22层、23层分为4个挑段，12#、14#楼分别在2层顶、8层顶、14层顶、20层顶做工字钢悬挑梁；28层分为5个挑段，8#、9#、10#、13#楼分别在1层顶、7层顶、13层顶、19层顶、25层顶做工字钢悬挑梁。其中样板栋11#、15#楼在1层顶、4层顶、10层顶、16层顶、22层顶、27层顶（11#楼）设置工字钢挑梁。立杆距结构外沿0.3m，纵距均为1.5米，立杆的横距为0.90米，大横杆步距为1.8米；连墙件采用脚手钢管两步三跨与主体结构双扣件连接。具体见节点附图。4.1、脚手架搭设脚手架搭设高度17.7m，考虑脚手架悬挑结构受力及脚手架整体受力，采用直径14钢丝绳（钢丝绳U型卡，18圆钢吊环）卸荷措施。悬挑双排单立杆钢管扣件式脚手架搭设方案，并利用16号工字钢做悬臂梁（16预埋钢筋圆环），挑出部位均位于楼板（梁）上。水平悬挑梁采用16#工字钢，工字钢正常水平间距1500mm，大部份悬挑长度1250mm，锚固长度1.25倍悬挑长度，固定段长度不应小于悬挑段长度的1.25倍。结构阳角处悬挑工字钢交汇，无法保证伸入端长度时，在交汇处采用两侧工字钢
