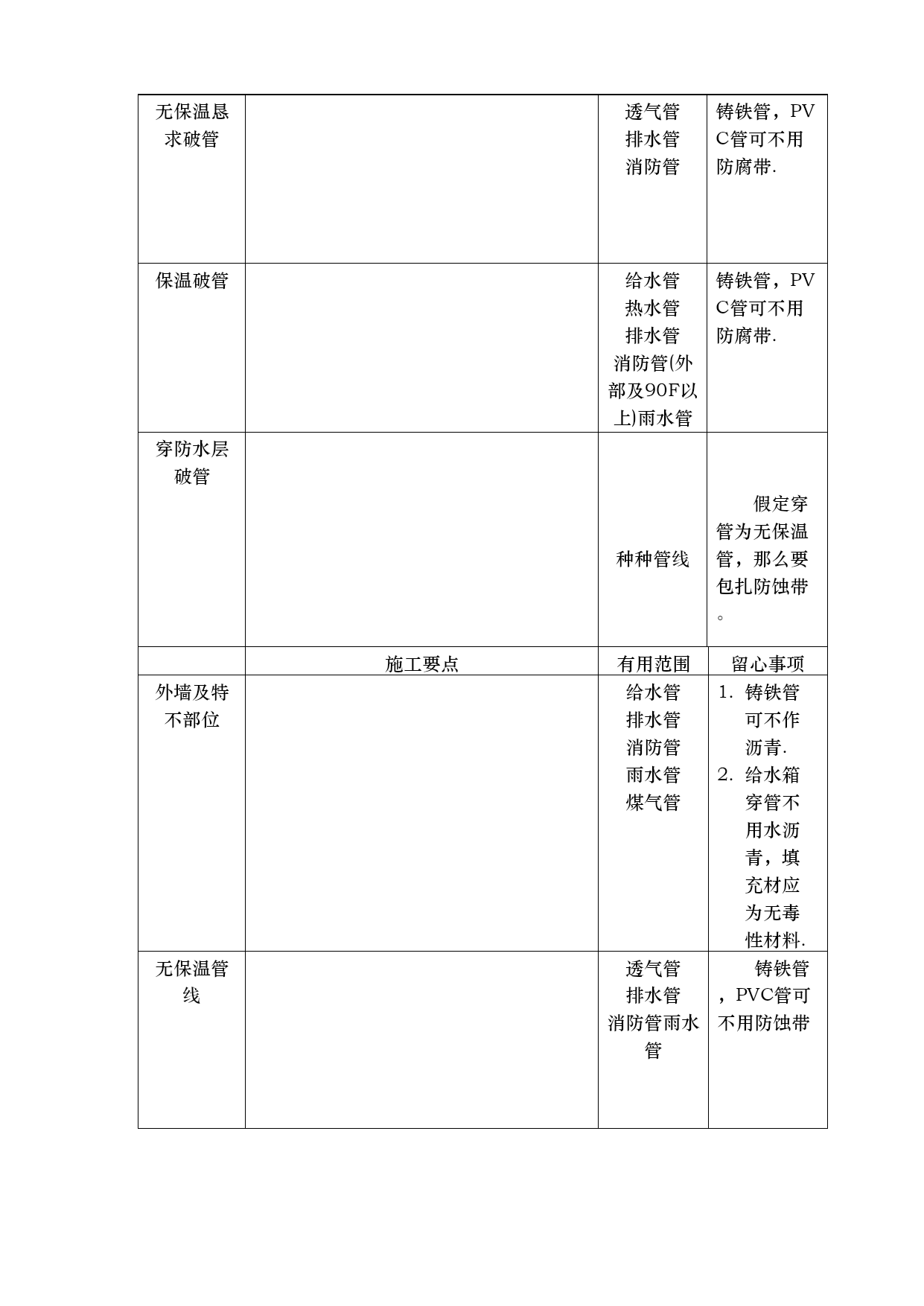

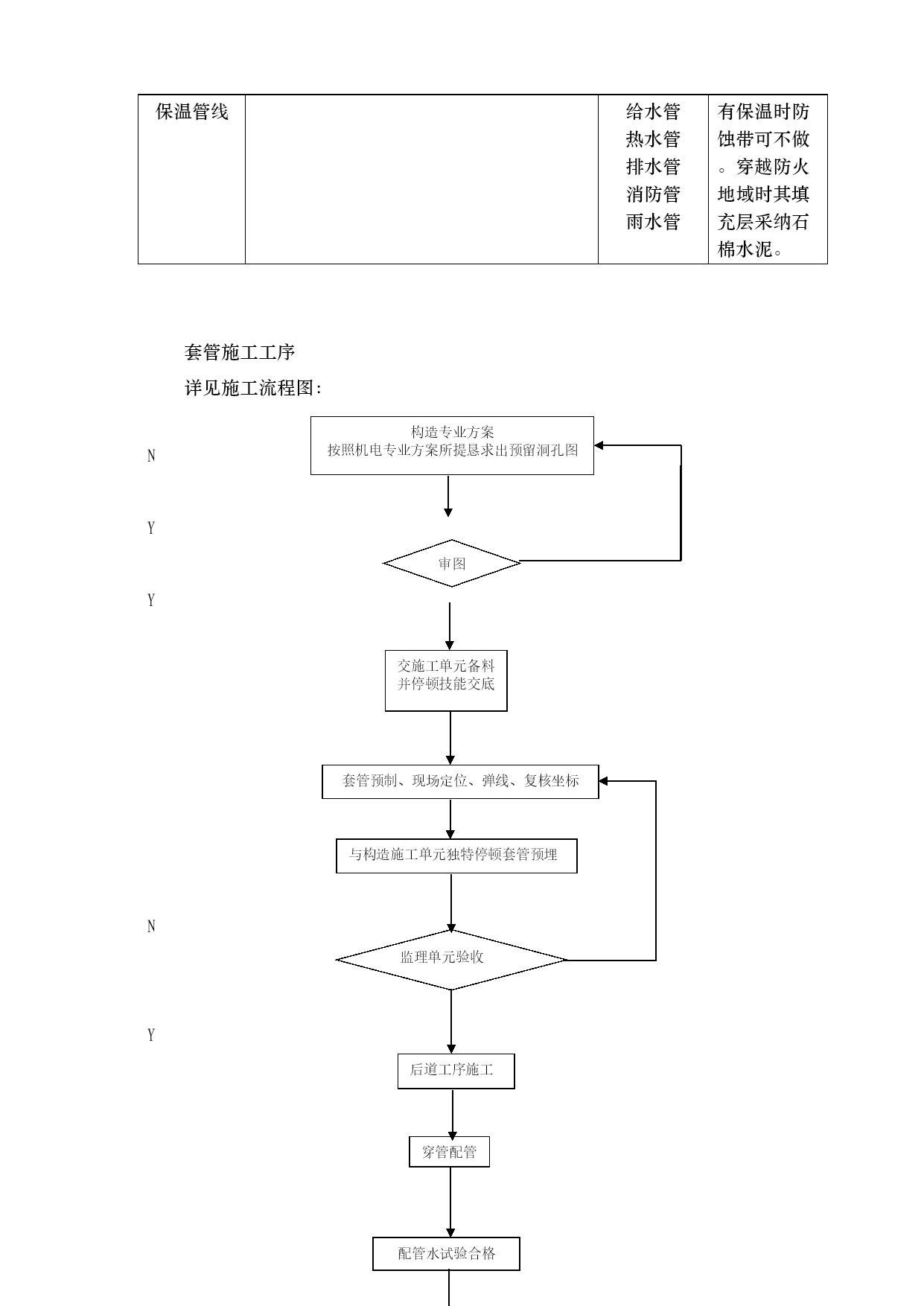

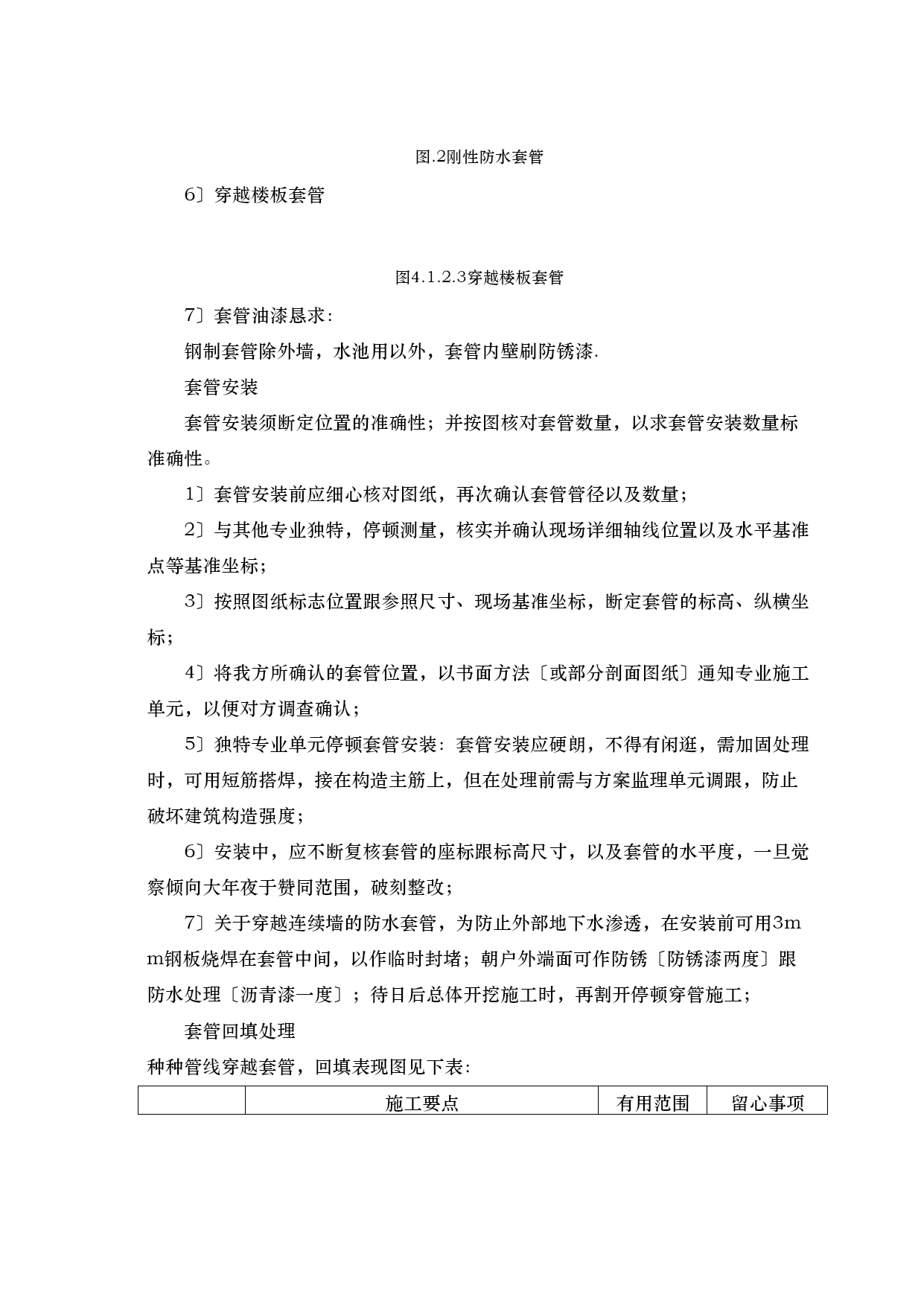

±第一节工程概况按照招标文件及相关图纸，机电工程任务范围为±0.00层及以下的全体机电预埋任务，内容包括：±0.00层楼板跟梁，地下室构造、桩承台所有的机电预埋工程。第二节要紧施工方法及技能方法套把持作恳求1〕套管用材施工场合条件带止水片钢管PVC管穿外墙水池壁穿内墙剪力墙砖墙穿楼板防水非防水穿梁人防套管2〕为施工需要，不合原那么如下：关于DN≤40小口径穿管，无需保温时均采纳DN80套管，需保温管均采纳DN125套管。外连续墙按业要紧求，适当减少。3〕楼层上，部分需穿越钢构造的管线放置套管原那么：预留洞DN≤350时，不做套管，仅在钢构造留洞边，作40mm防火涂层。4〕刚性套管图.1刚性套管5〕刚性防水套管图.2刚性防水套管6〕穿越楼板套管图4.1.2.3穿越楼板套管7〕套管油漆恳求：钢制套管除外墙，水池用以外，套管内壁刷防锈漆.套管安装套管安装须断定位置的准确性；并按图核对套管数量，以求套管安装数量标准确性。1〕套管安装前应细心核对图纸，再次确认套管管径以及数量；2〕与其他专业独特，停顿测量，核实并确认现场详细轴线位置以及水平基准点等基准坐标；3〕按照图纸标志位置跟参照尺寸、现场基准坐标，断定套管的标高、纵横坐标；4〕将我方所确认的套管位置，以书面方法〔或部分剖面图纸〕通知专业施工单元，以便对方调查确认；5〕独特专业单元停顿套管安装：套管安装应硬朗，不得有闲逛，需加固处理时，可用短筋搭焊，接在构造主筋上，但在处理前需与方案监理单元调跟，防止破坏建筑构造强度；6〕安装中，应不断复核套管的座标跟标高尺寸，以及套管的水平度，一旦觉察倾向大年夜于赞同范围，破刻整改；7〕关于穿越连续墙的防水套管，为防止外部地下水渗透，在安装前可用3mm钢板烧焊在套管中间，以作临时封堵；朝户外端面可作防锈〔防锈漆两度〕跟防水处理〔沥青漆一度〕；待日后总体开挖施工时，再割开停顿穿管施工；套管回填处理种种管线穿越套管，回填表现图见下表：施工要点有用范围留心事项无保温恳求破管透气管排水管消防管铸铁管，PVC管可不用防腐带.保温破管给水管热水管排水管消防管(外部及90F以上)雨水管铸铁管，PVC管可不用防腐带.穿防水层破管种种管线假定穿管为无保温管，那么要包扎防蚀带。施工要点有用范围留心事项外墙及特不部位给水管排水管消防管雨水管煤气管铸铁管可不作沥青.给水箱穿管不用水沥青，填充材应为无毒性材料.无保温管线透气管排水管消防管雨水管铸铁管，PVC管可不用防蚀带保温管线给水管热水管排水管消防管雨水管有保温时防蚀带可不做。穿越防火地域时其填充层采纳石棉水泥。套管施工工序详见施工流程图：套管预制、现场定位、弹线、复核坐标审图交施工单元备料并停顿技能交底构造专业方案按照机电专业方案所提恳求出预留洞孔图与构造施工单元独特停顿套管预埋监理单元验收后道工序施工穿管配管配管水试验合格回填NYYNY人防套管1〕管线穿越人防单元离开墙图4.1.2.4管线穿越人防单元离开墙2〕管线穿越临空墙图4.1.2.5管线穿越临空墙3〕管线穿越人防外墙、密闭墙图4.1.2.6管线穿越人防外墙、密闭墙4〕管线穿越人防与非人防楼层图4.1.2.7管线穿越人防与非人防楼层2.2预埋管安装预埋管直径要与所连接的管子、手动密闭阀门或防爆超压排气活门的接纳直径相不合。预埋管件要除锈，并在内外刷红丹防锈漆两度，随土建施工时一起浇捣在墙内。对预埋管件在土建浇捣行停顿复核，并做好施工记录，模板撤除后及时在现场停顿标识。2.3预埋件的安装针对机房管线管径大年夜，承重支架负荷重，将在机房部位预埋支架连接件，为后期支架制造预留连接部位。在装备根底部位预埋安装用的硬朗铁件，为后期装备安装做好预备。2.4电气的安装暗管敷设广州电视塔接地拟采纳国际上现在最提高的“放热焊接〞新技能，在电视塔根底大年夜底板中设置150mm2铜绞线水平接地主网，跟长度20m镀铜钢棒、桩基主钢筋通过公用连接件，采纳1083℃“放热焊接〞技能，这种连接手法是使用氧化铜跟铝的高温放热反响而发作一个几乎纯铜焊接，其焊接点的载流才能〔熔点〕与导线载流才能一样，属于一种固体分子的连接，随着连接寿命的连续，不会发作松动跟堕落现象，是其他如钎焊、压接、螺栓无法比较的。电视塔的主接地网在筒体大年夜底板桩基上面敷设水平方格网，网格主材采纳150mm2铜绞线〔40×4mm铜排〕，全体网格呈水平圆形、扇形分布，水平网格间距10m左右。图4.1.2.8接地水平方格网网格接地体分为二部分，其一是采纳Φ镀铜铜棒，每节供货长度为2
