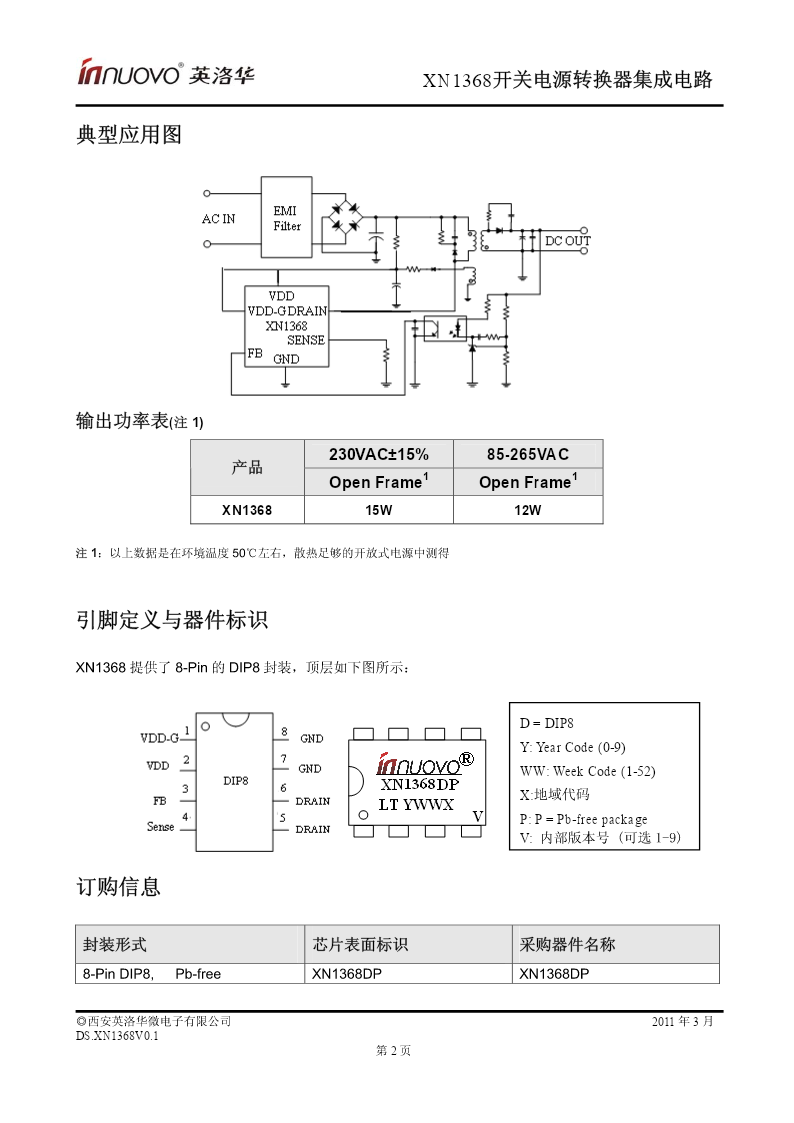

XN1368XN1368开关电源转换器集成电路概述特点XN1368是一款开关电源转换器芯片，其内部集成zBurstMode功能了一颗高集成度、高性能的电流模式PWM控制器z低启动电流（4uA）和一颗功率MOSFET。它适用于小于15W的开关z低工作电流（1.4mA）电源设备。z内置前沿消隐为了降低待机功耗，满足更高的绿色环保标准，芯z内置同步斜坡补偿片提供了脉冲模式（BurstMode）功能、极低的启z电流模式工作动电流和工作电流。脉冲模式即在轻载或者无负载z外部可编程的PWM开关频率情况下，XN1368可以线性地降低芯片的开关频率，z逐周期电流限制保护（OCP）因此减少开关的损耗；同时通过优化设计，XN1368z过温保护(OTP)具有极低的启动电流和工作电流，不仅有利于启动zVDD过压保护及嵌位电路设计，而且启动电路中可以使用大阻值的启动z低电压关闭功能（UVLO）电阻，以降低功耗，提高功率转换效率。z栅驱动输出电压嵌位（13V）XN1368内置的同步斜坡补偿电路，防止PWM控z软启动功能(Soft-Start)制器在高占空比工作时候可能产生的谐波振荡。z软驱动功能(Soft-Driver)XN1368在电流采样输入引脚端内置了前沿消隐功z频率抖动功能能，能有效去除电流反馈信号中的毛刺。有助于减z恒定输出功率限制少外部元器件数量，降低系统的整体成本。z过载保护（OLP）XN1368提供了多种全面的可恢复保护模式，其中z工作时不产生音频噪声包括：逐周期电流限制保护（OCP）、过载保护z内置高压PowerMOSFET（OLP）、过温保护(OTP)、VDD电压的过压保护及嵌位、以及低压关闭（UVLO）。其中，为应用了更好的保护内置高压功率MOSFET功率管，栅极驱动输出电压被嵌位在13V。通用的开关电源设备以及离线AC/DC反激式电源XN1368在图腾柱栅极驱动输出端使用了频率抖转换器：动技术和软开关控制技术，可以很好的改善开关电源系统的EMI性能。通过优化设计，当芯片的z电源适配器工作频率低于20KHz的情况下，音频能量可以降低z机顶盒电源到最小值。因此，音频噪声性能可以获得很大的改z开放式开关电源善。z电池充电器XN1368芯片可以作为线性电源或者RCC模式电源的最佳替代产品，从而提高开关电源系统的整体性能，并有效地降低系统成本。XN1368提供8-Pin的DIP8封装。◎西安英洛华微电子有限公司2011年3月DS.XN1368V0.1XN1368开关电源转换器集成电路典型应用图输出功率表(注1)230VAC±15%85-265VAC产品OpenFrame1OpenFrame1XN136815W12W注1：以上数据是在环境温度50℃左右，散热足够的开放式电源中测得引脚定义与器件标识XN1368提供了8-Pin的DIP8封装，顶层如下图所示：D=DIP8Y:YearCode(0-9)WW:WeekCode(1-52)X:地域代码P:P=Pb-freepackageV:内部版本号(可选1-9)订购信息封装形式芯片表面标识采购器件名称8-PinDIP8,Pb-freeXN1368DPXN1368DP◎西安英洛华微电子有限公司2011年3月DS.XN1368V0.1XN1368开关电源转换器集成电路引脚功能说明引脚名引脚号引脚类型功能说明VDD-G1电源内部驱动电路的电源VDD2电源电源。反馈输入引脚。其输入电平值与4脚的电流监测值共同确定FB3反馈输入PWM控制信号的占空比。如果FB端的输入电压大于某个设定的阈值电压，则内部的保护电路会自动关断PWM输出。SENSE4电流监测电流监测反馈输入引脚。用于判断是否达到限流值。内置功率内置功率管的漏极，与变压器的原边相连。DRIAN5/6管的漏极GND7/8地地。电路内部结构框图◎西安英洛华微电子有限公司2011年3月DS.XN1368V0.1XN1368开关电源转换器集成电路极限参数(注2)符号(symbol)参数（parameter）极限值单位（unit）Drain内置功率管漏极电压-0.3~600Vvoltage(off-state)VDD-G内部驱动电路供电电压30VVDD芯片DC供电电压30VVFBFB引脚输入电压-0.3~7VVSENSESENSE引脚输入电压-0.3~7VTJ工作结温-20~150℃TSTG保存温度-40~150℃VCVVDD嵌位电压30VICCVDDDC
