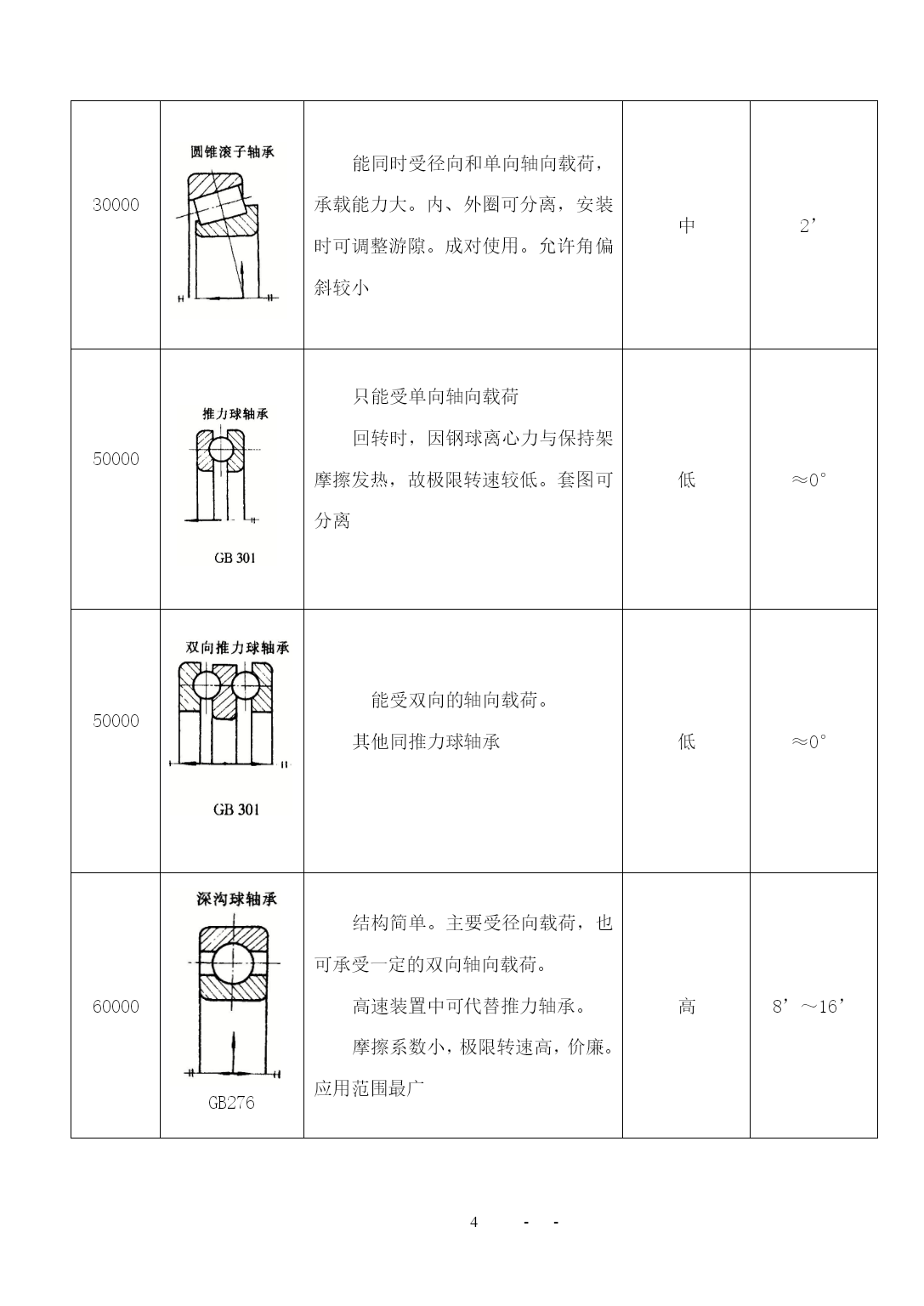

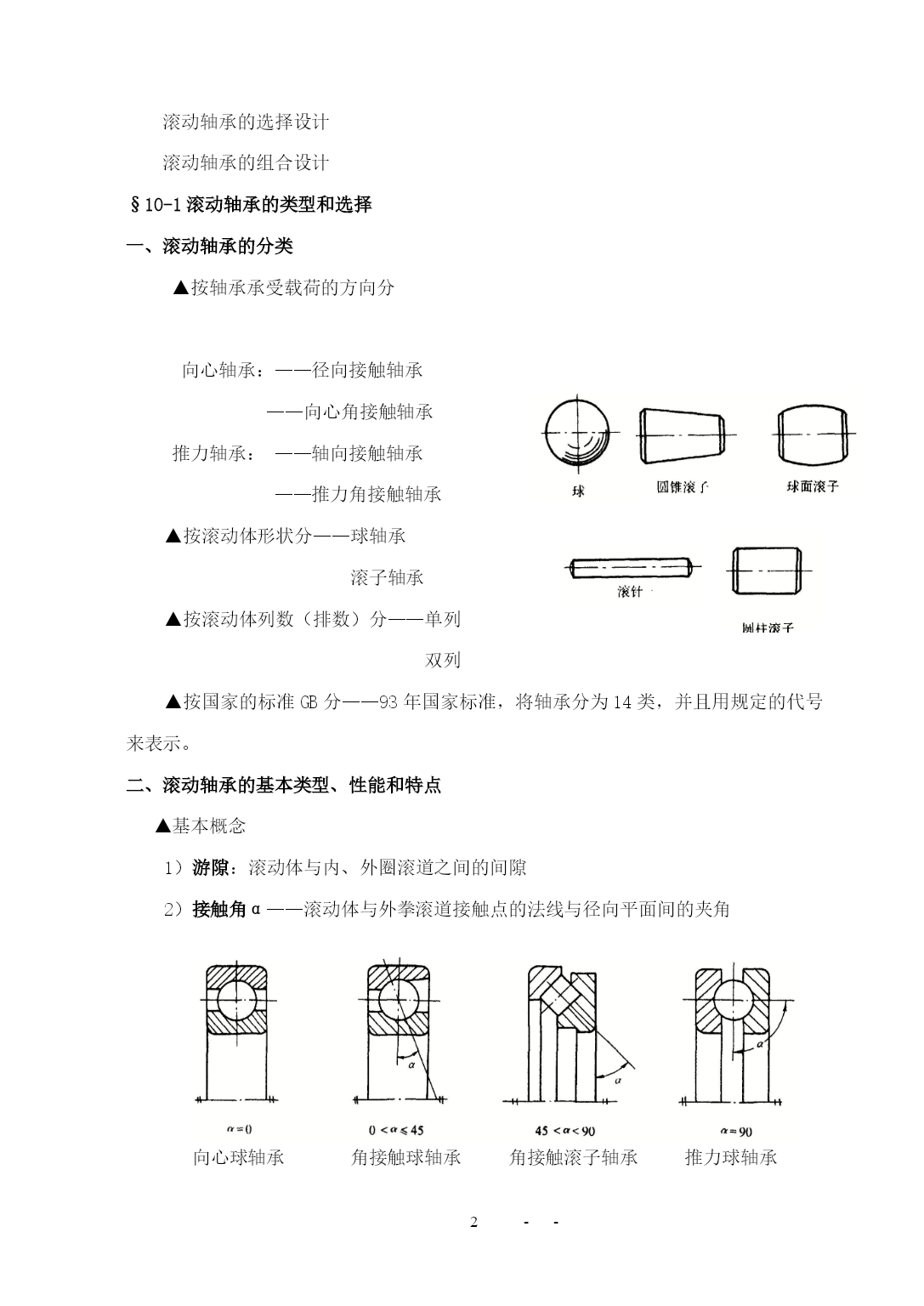

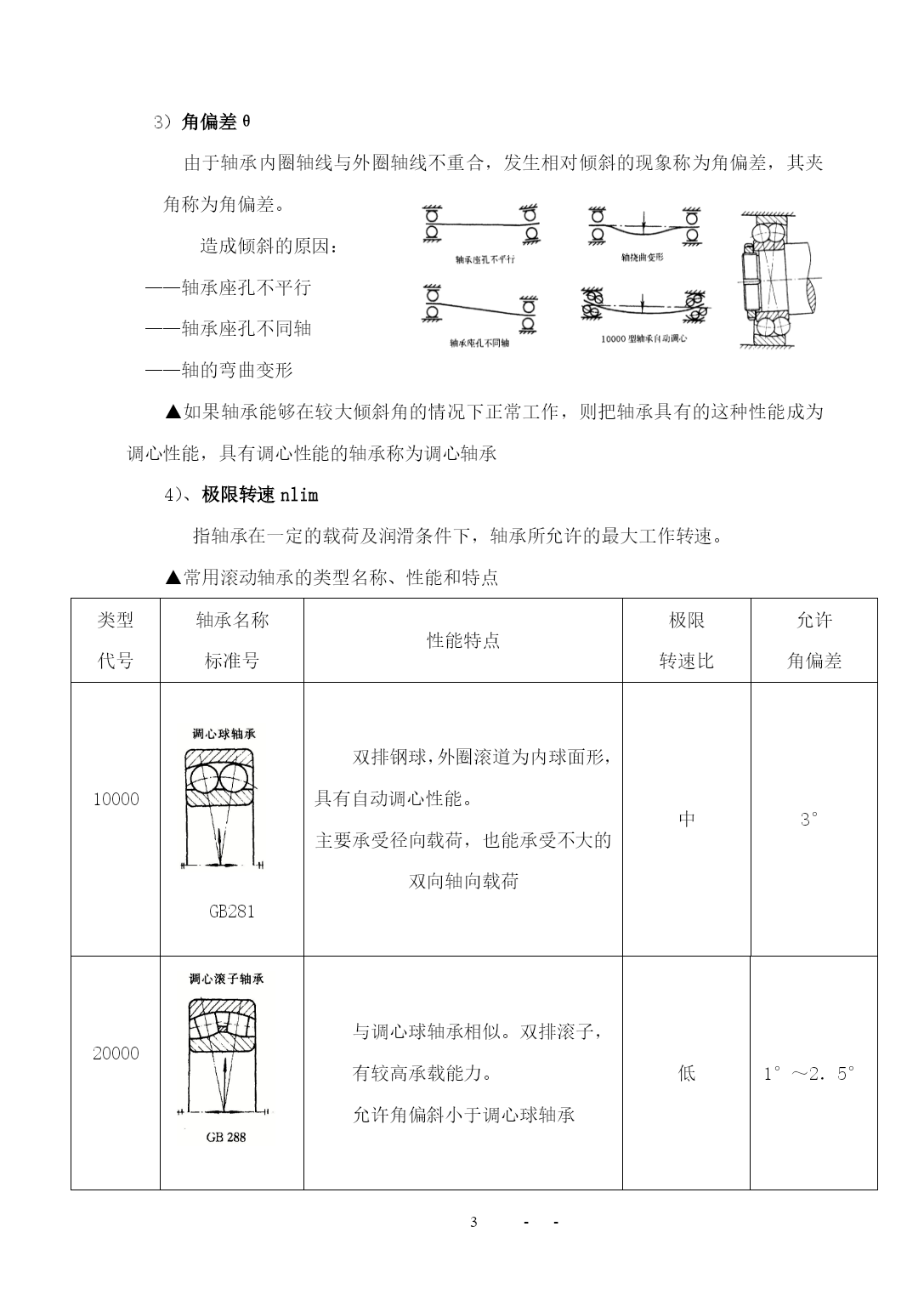

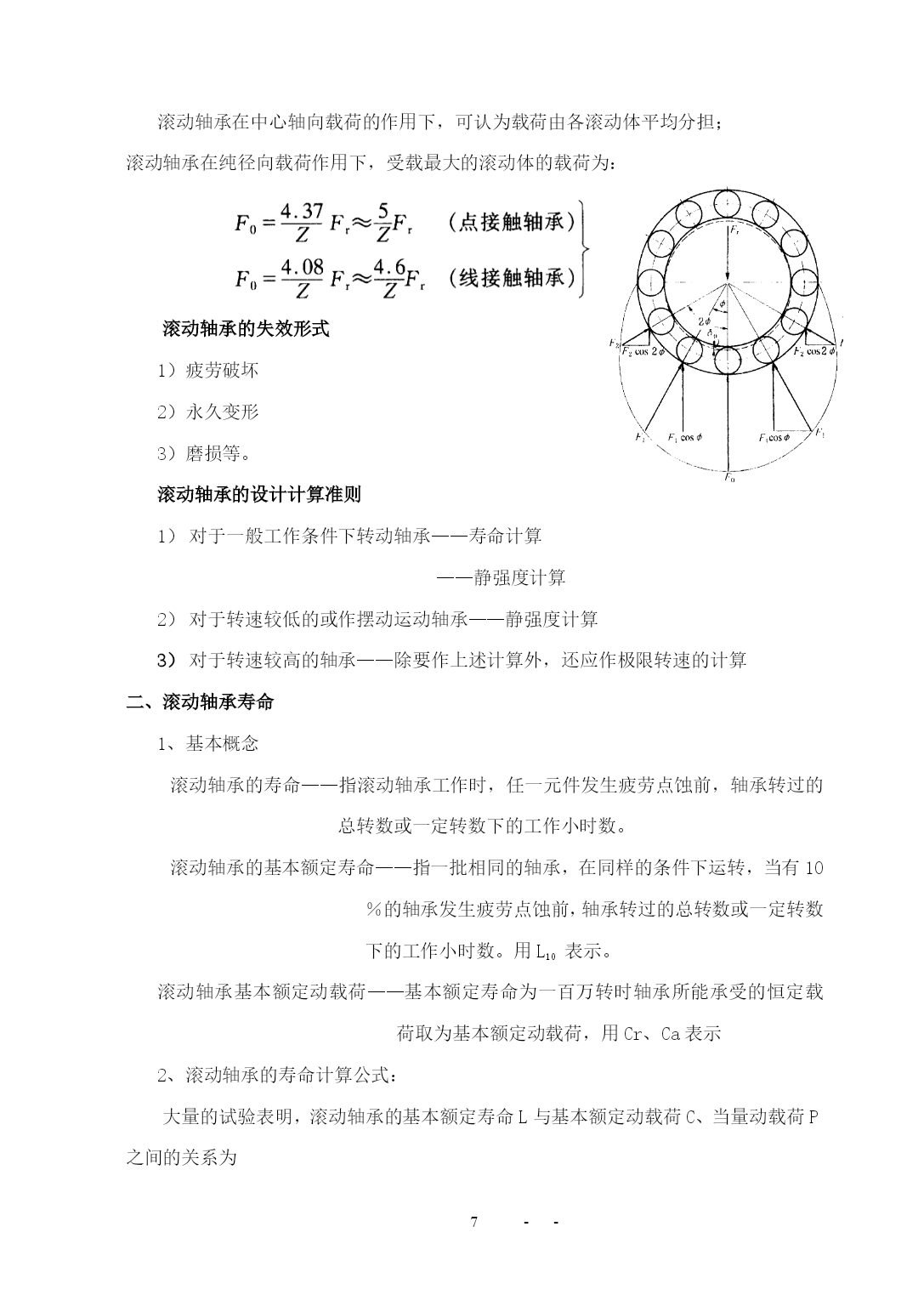

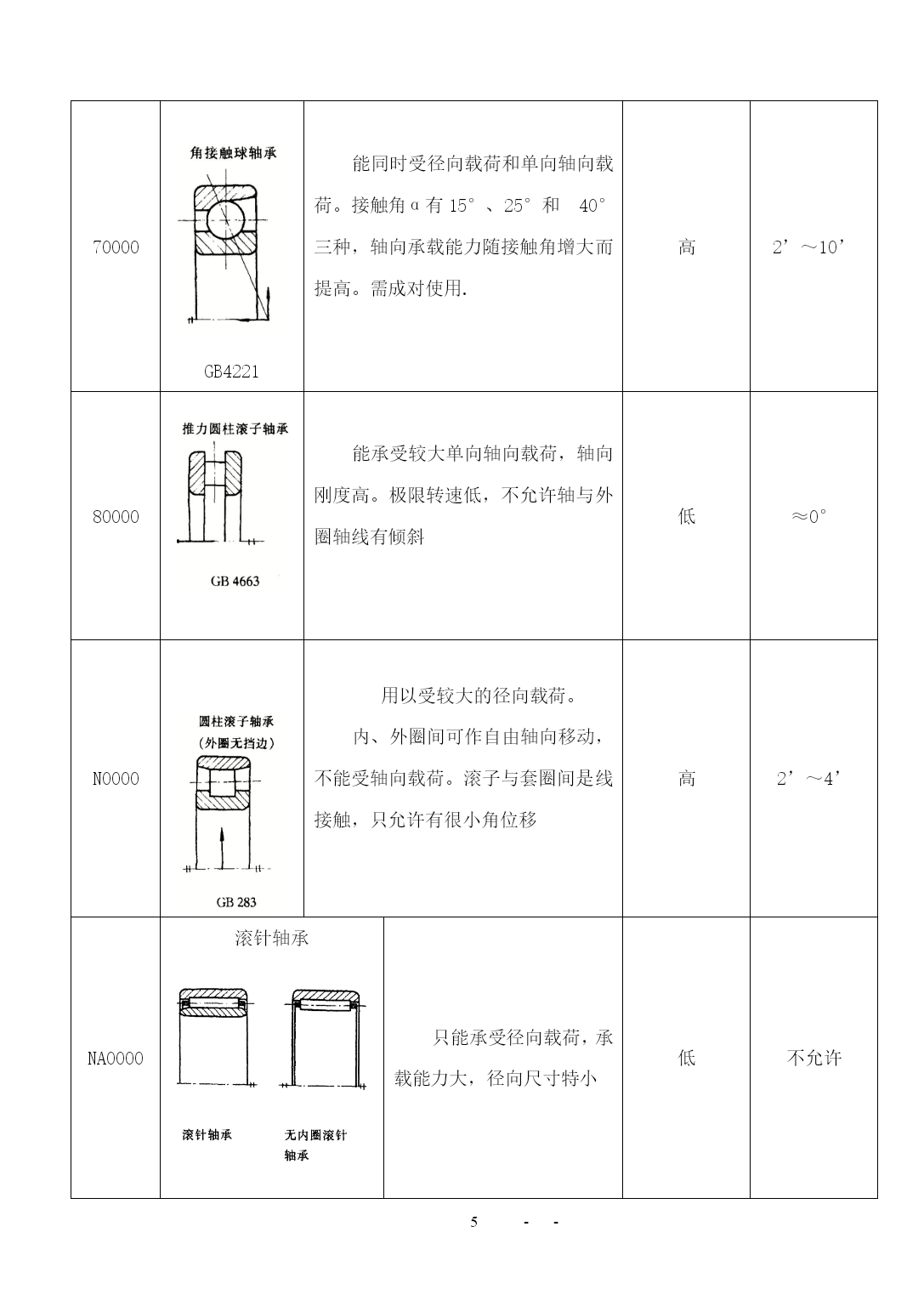

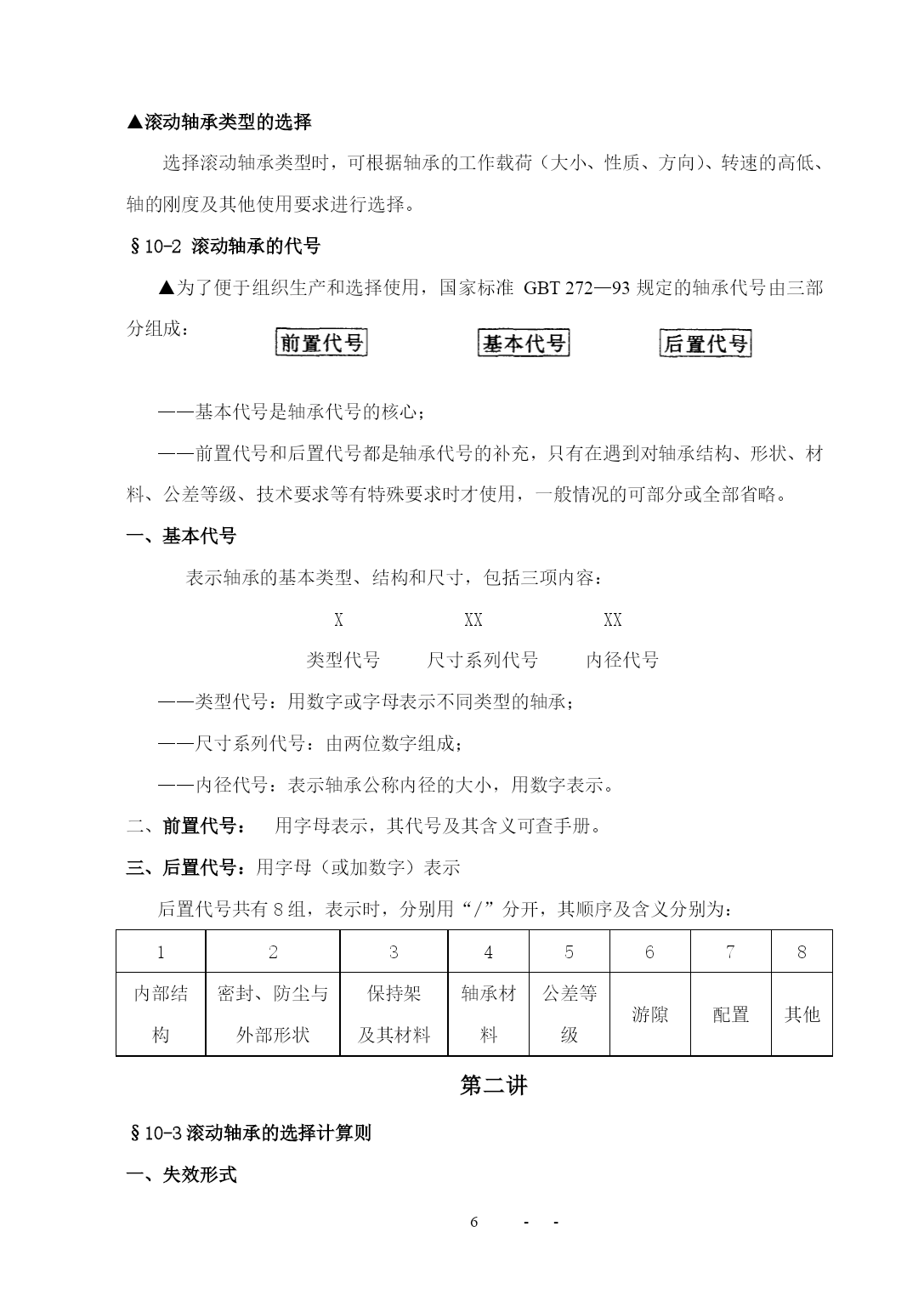

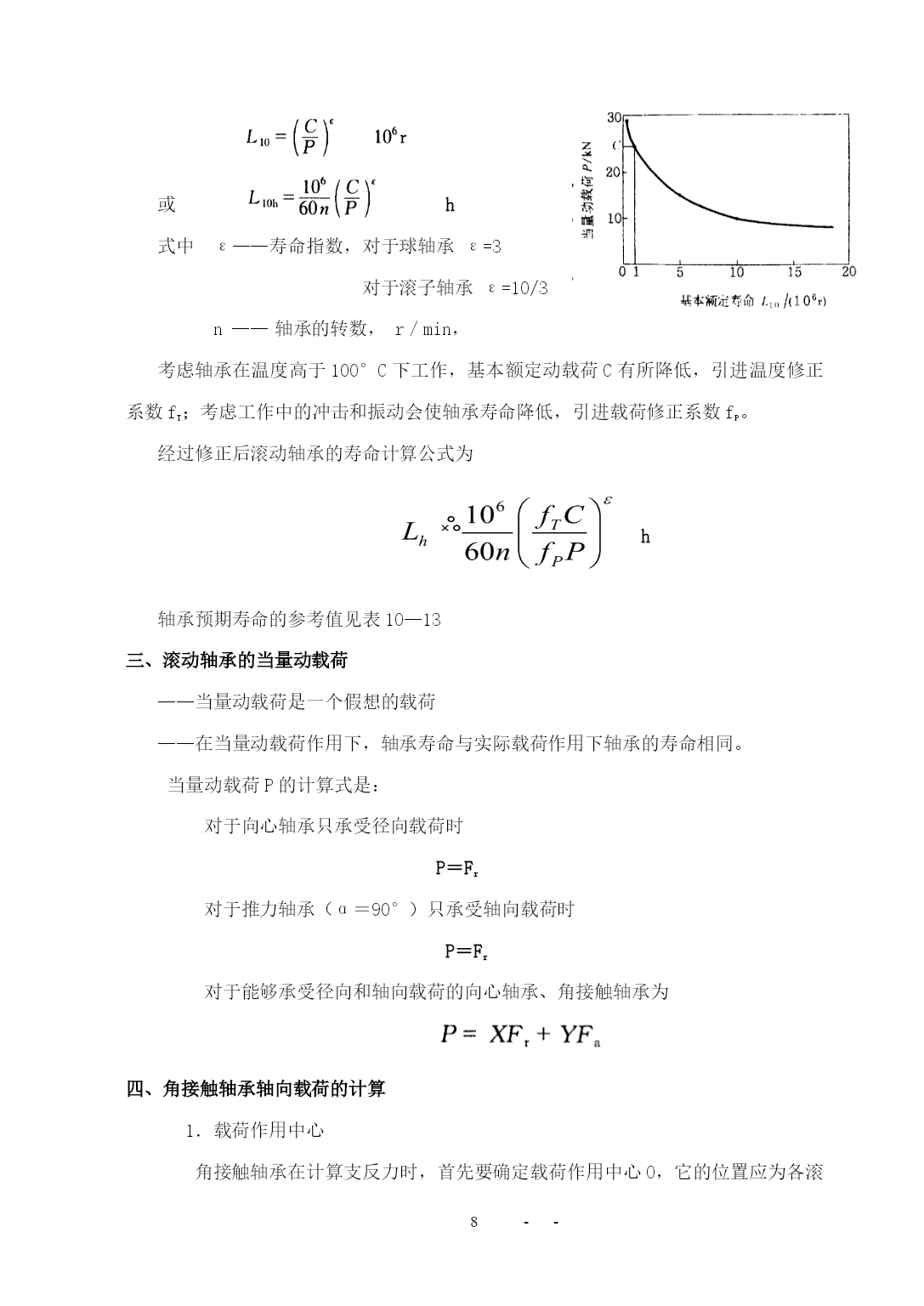

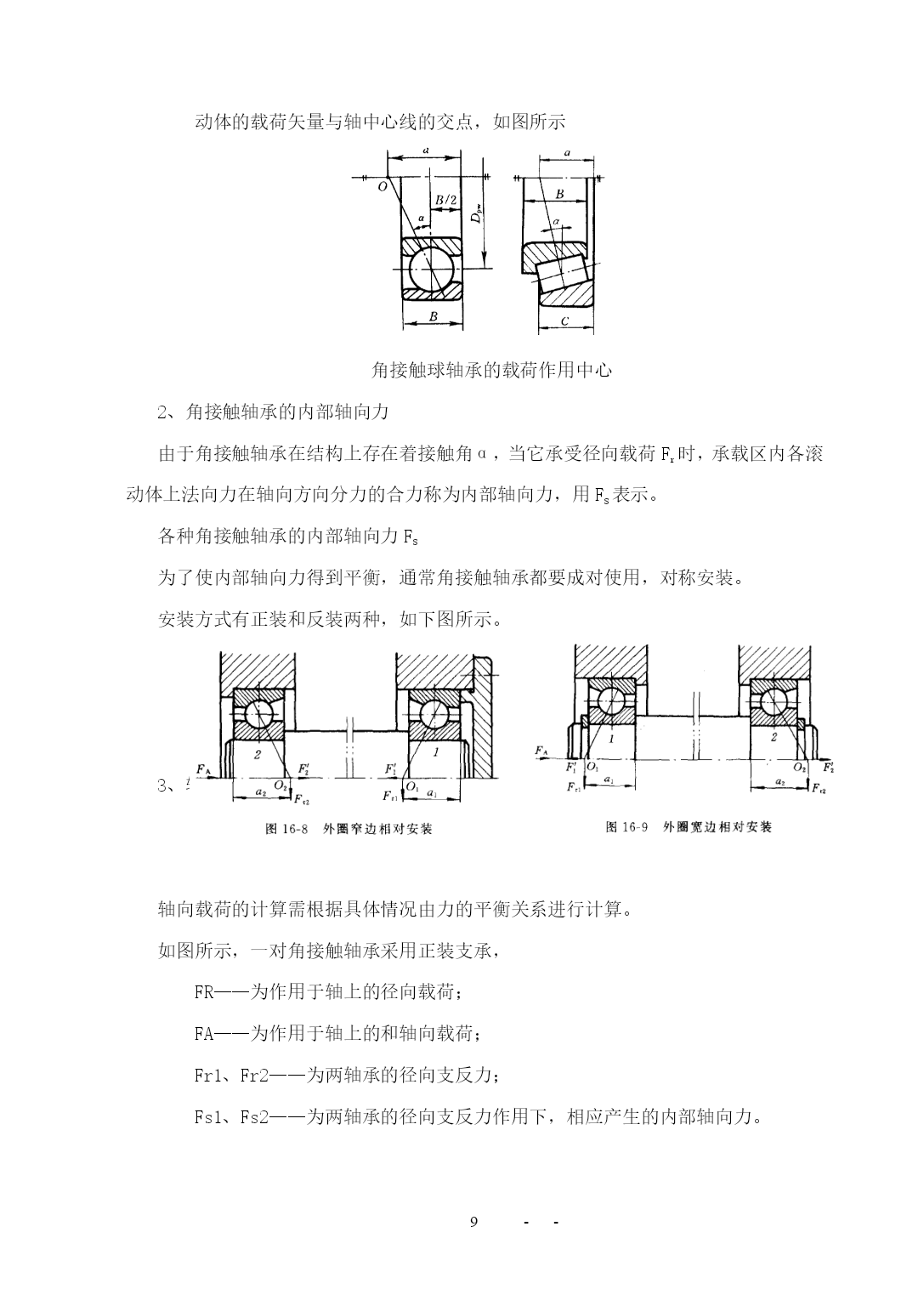

PAGEPAGE14--第十章滚动轴承基本内容：滚动轴承的基本构造、材料；滚动轴承的类型和特点；滚动轴承的代号；滚动轴承的寿命计算；滚动轴承的润滑和密封；滚动轴承的组合结构设计。基本要求：熟悉滚动轴承的类型和特点、轴承的代号；掌握滚动轴承寿命计算方法；了解常用密封方式和使用条件；了解滚动轴承的组合结构设计的要求。重点：滚动轴承的类型、代号；滚动轴承的寿命计算方法；滚动轴承的组合结构设计。学时：课堂教学：3学时。第一讲▲滚动轴承的构造典型的滚动轴承构造如图，由四部分组成——内圈——外圈——滚动体（——保持架▲滚动轴承的材料滚动轴承内、外圈和滚动体用强度高、耐磨性好的铬锰高碳钢制造。如：GCr9、GCr15、GCrl5SiMn等G——表示滚动轴承钢淬火后硬度应不低于61～65HRC，工作表面要求磨削抛光。保持架不承受载荷，常用的材料有：低碳钢板、铝合金、酚醛层压布板、工程塑料等▲滚动轴承的优缺点（与滑动轴承比较）▲滚动轴承的设计内容由于滚动轴承是标准件，其材料、尺寸、型号等都已标准化、系列化，同时考虑到轴承的安装、布置、调整、预紧、固定、配合、润滑、密封、轴的支承刚度等因素。因此滚动轴承的设计包括两个方面的内容：滚动轴承的选择设计滚动轴承的组合设计§10-1滚动轴承的类型和选择一、滚动轴承的分类▲按轴承承受载荷的方向分向心轴承：——径向接触轴承——向心角接触轴承推力轴承：——轴向接触轴承——推力角接触轴承▲按滚动体形状分——球轴承滚子轴承▲按滚动体列数（排数）分——单列双列▲按国家的标准GB分——93年国家标准，将轴承分为14类，并且用规定的代号来表示。二、滚动轴承的基本类型、性能和特点▲基本概念1）游隙：滚动体与内、外圈滚道之间的间隙2）接触角α——滚动体与外拳滚道接触点的法线与径向平面间的夹角向心球轴承角接触球轴承角接触滚子轴承推力球轴承3）角偏差θ由于轴承内圈轴线与外圈轴线不重合，发生相对倾斜的现象称为角偏差，其夹角称为角偏差。造成倾斜的原因：——轴承座孔不平行——轴承座孔不同轴——轴的弯曲变形▲如果轴承能够在较大倾斜角的情况下正常工作，则把轴承具有的这种性能成为调心性能，具有调心性能的轴承称为调心轴承4）、极限转速nlim指轴承在一定的载荷及润滑条件下，轴承所允许的最大工作转速。▲常用滚动轴承的类型名称、性能和特点类型代号轴承名称标准号性能特点极限转速比允许角偏差10000GB281双排钢球，外圈滚道为内球面形，具有自动调心性能。主要承受径向载荷，也能承受不大的双向轴向载荷中3°20000与调心球轴承相似。双排滚子，有较高承载能力。允许角偏斜小于调心球轴承低1°～2．5°30000能同时受径向和单向轴向载荷，承载能力大。内、外圈可分离，安装时可调整游隙。成对使用。允许角偏斜较小中2’50000只能受单向轴向载荷回转时，因钢球离心力与保持架摩擦发热，故极限转速较低。套图可分离低≈0°50000能受双向的轴向载荷。其他同推力球轴承低≈0°60000GB276结构简单。主要受径向载荷，也可承受一定的双向轴向载荷。高速装置中可代替推力轴承。摩擦系数小，极限转速高，价廉。应用范围最广高8’～16’70000GB4221能同时受径向载荷和单向轴向载荷。接触角α有15°、25°和40°三种，轴向承载能力随接触角增大而提高。需成对使用.高2’～10’80000能承受较大单向轴向载荷，轴向刚度高。极限转速低，不允许轴与外圈轴线有倾斜低≈0°N0000用以受较大的径向载荷。内、外圈间可作自由轴向移动，不能受轴向载荷。滚子与套圈间是线接触，只允许有很小角位移高2’～4’NA0000滚针轴承只能承受径向载荷，承载能力大，径向尺寸特小低不允许▲滚动轴承类型的选择选择滚动轴承类型时，可根据轴承的工作载荷（大小、性质、方向）、转速的高低、轴的刚度及其他使用要求进行选择。§10-2滚动轴承的代号▲为了便于组织生产和选择使用，国家标准GBT272—93规定的轴承代号由三部分组成：——基本代号是轴承代号的核心；——前置代号和后置代号都是轴承代号的补充，只有在遇到对轴承结构、形状、材料、公差等级、技术要求等有特殊要求时才使用，一般情况的可部分或全部省略。一、基本代号表示轴承的基本类型、结构和尺寸，包括三项内容：XXXXX类型代号尺寸系列代号内径代号——类型代号：用数字或字母表示不同类型的轴承；——尺寸系列代号：由两位数字组成；——内径代号：表示轴承公称内径的大小，用数字表示。二、前置代号：用字母表示，其代号及其含义可查手册。
