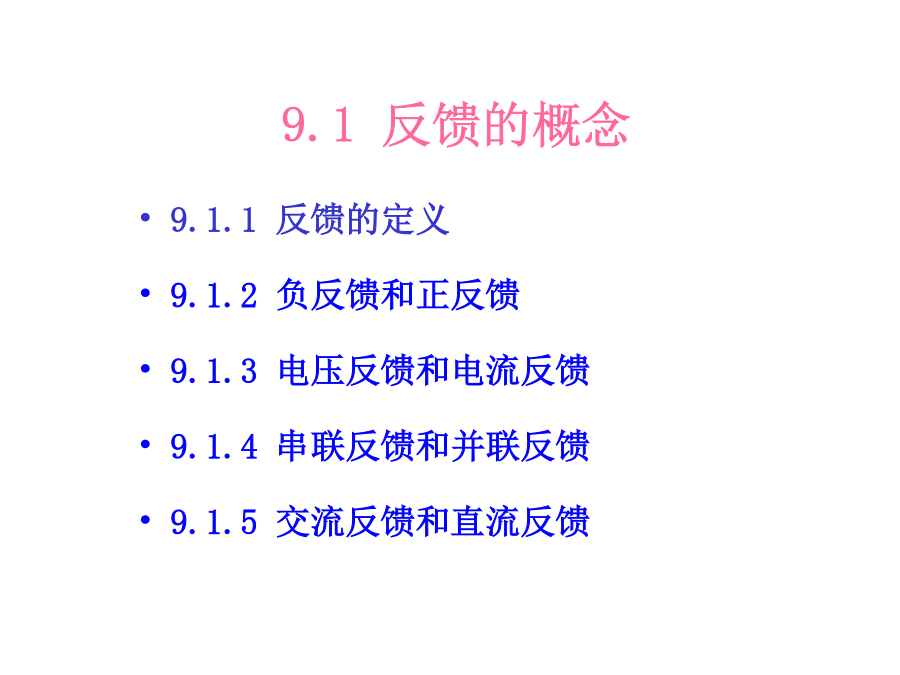

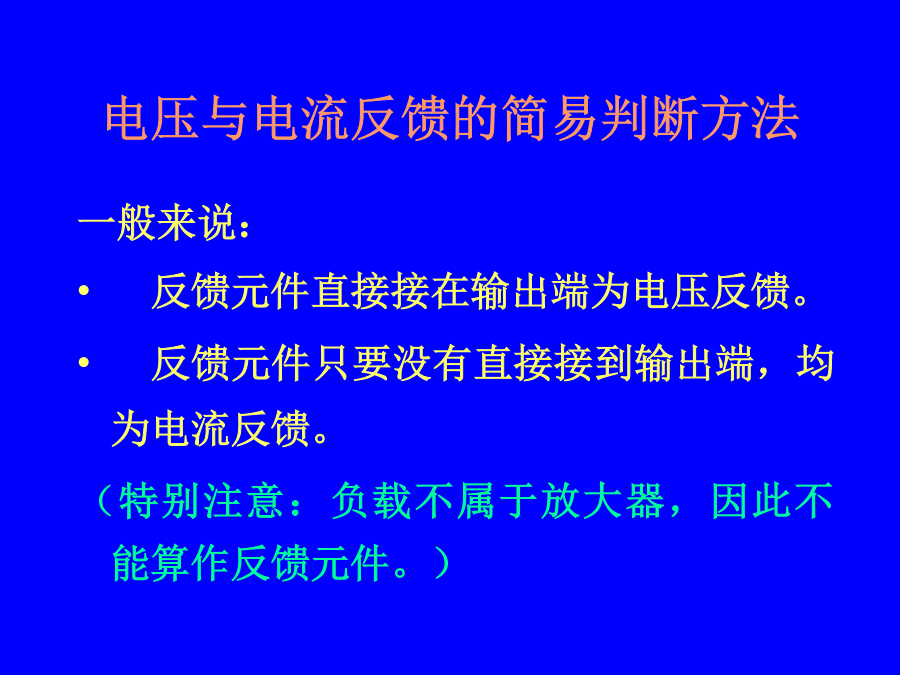

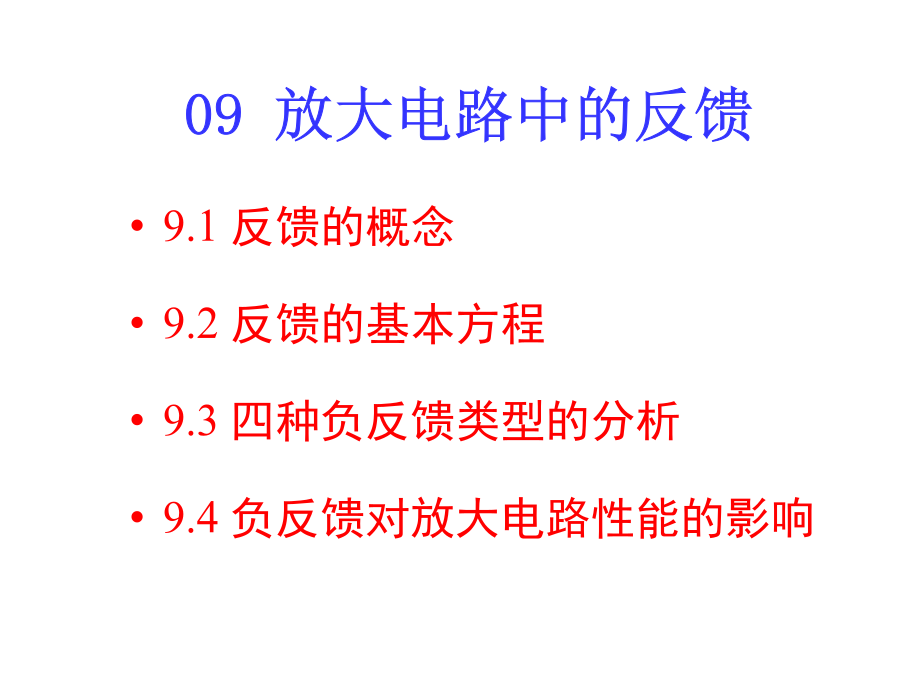

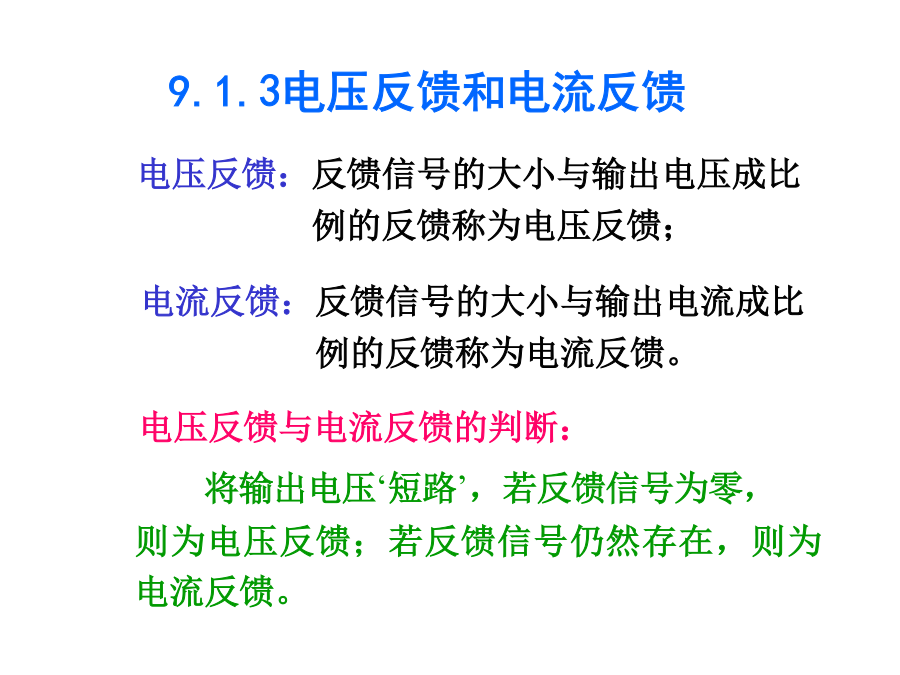

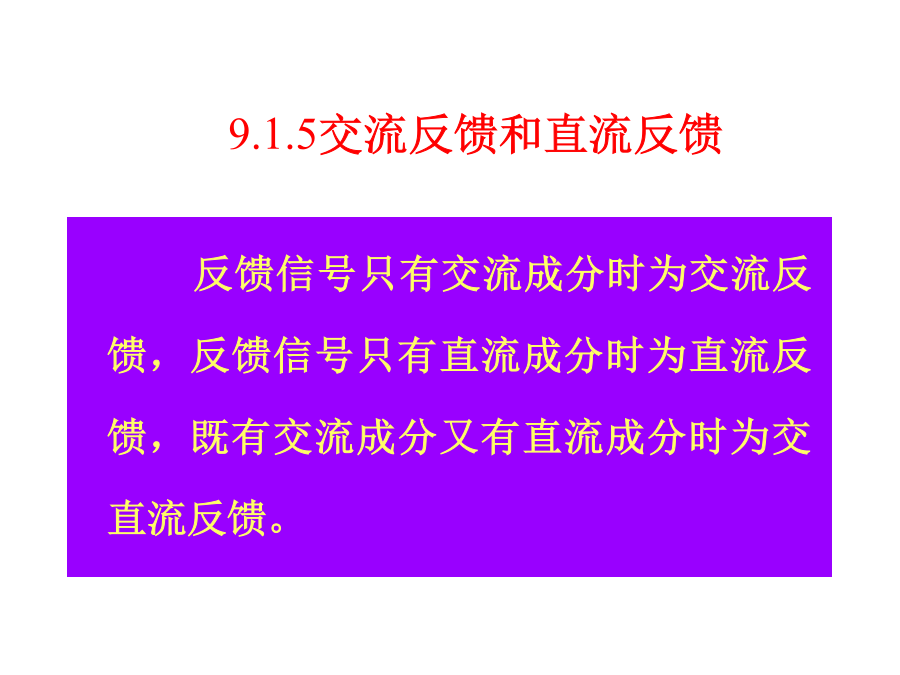

模拟电子技术基础09放大电路中的反馈9.1.1反馈的定义9.1.2负反馈和正反馈9.1.3电压反馈和电流反馈9.1.4串联反馈和并联反馈9.1.5交流反馈和直流反馈9.1.1反馈的定义图09.01反馈概念方框图9.1.2负反馈和正反馈将输出电压‘短路’，若反馈信号为零，则为电压反馈；若反馈信号仍然存在，则为电流反馈。电压与电流反馈的简易判断方法9.1.4串联反馈和并联反馈9.1.5交流反馈和直流反馈正反馈可使输出幅度增加，负反馈则使输出幅度减小。在明确串联反馈和并联反馈后，正反馈和负反馈可用下列规则来判断：反馈信号和输入信号加于输入回路一点（并联反馈）时，瞬时极性相同的为正反馈，瞬时极性相反的是负反馈；例题09.1:试判断图09.02所示电路的反馈组态。例题09.2:试判断图09.03所示电路的反馈组态例1:判断图示电路中RE1、RE2的负反馈作用。例2：判断Rf是否负反馈，若是，判断反馈的类型。+例3：判断图示电路Rf的反馈类型。9.2反馈的基本方程9.2.1闭环放大倍数的一般表达式以上几个量都采用了复数表示，因为要考虑实际电路的相移。由于9.2.2反馈深度9.2.3环路增益也就是说在深度负反馈条件下，闭环放大倍数近似等于反馈系数的倒数，与有源器件的参数基本无关。一般反馈网络是无源元件构成的，其稳定性优于有源器件，因此深度负反馈时的放大倍数比较稳定。在此还要注意的是、和可以是电压信号，也可以是电流信号。9.3.1电压串联负反馈对图(b)，因输入信号和反馈信号加在运放的两个输入端，故为串联反馈，根据瞬时极性判断是负反馈，且为电压负反馈。结论是交直流串联电压负反馈。反馈系数：9.3.2电压并联负反馈9.3.3电流串联负反馈对图09.07(b)的电路求其互导增益于是1/R，这里忽略了Rf的分流作用。电压增益为:9.3.4电流并联负反馈电流放大倍数：解②:可以把差动放大电路看成运放A的输入级。输入信号加在T1的基极，要实现串联反馈，反馈信号必然要加在B2。所以要实现串联电压反馈,Rf应接向B2。解④:求引入电压串联负反馈后的闭环电压增益，可把差放和运放合为一个整体看待。
