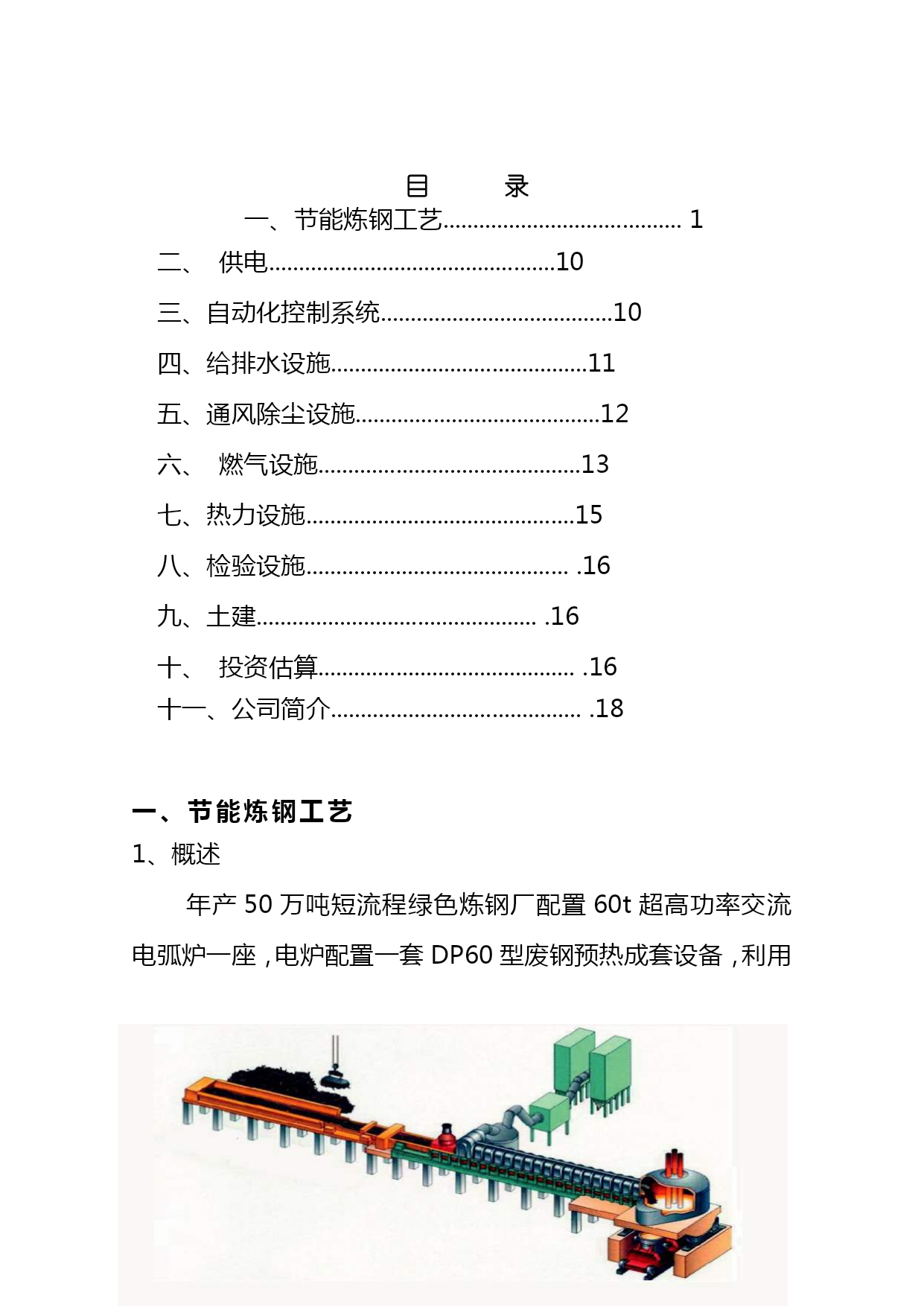

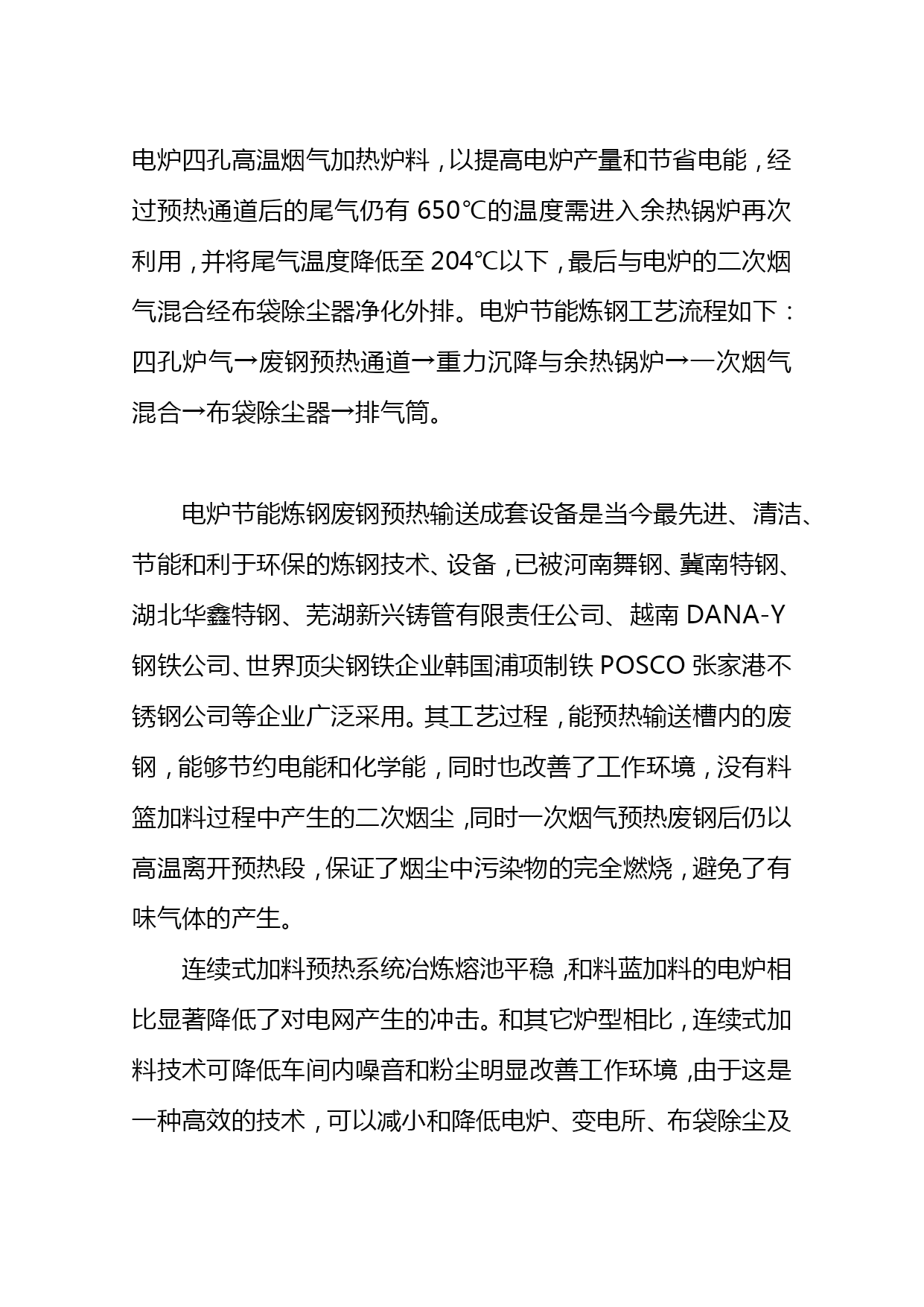

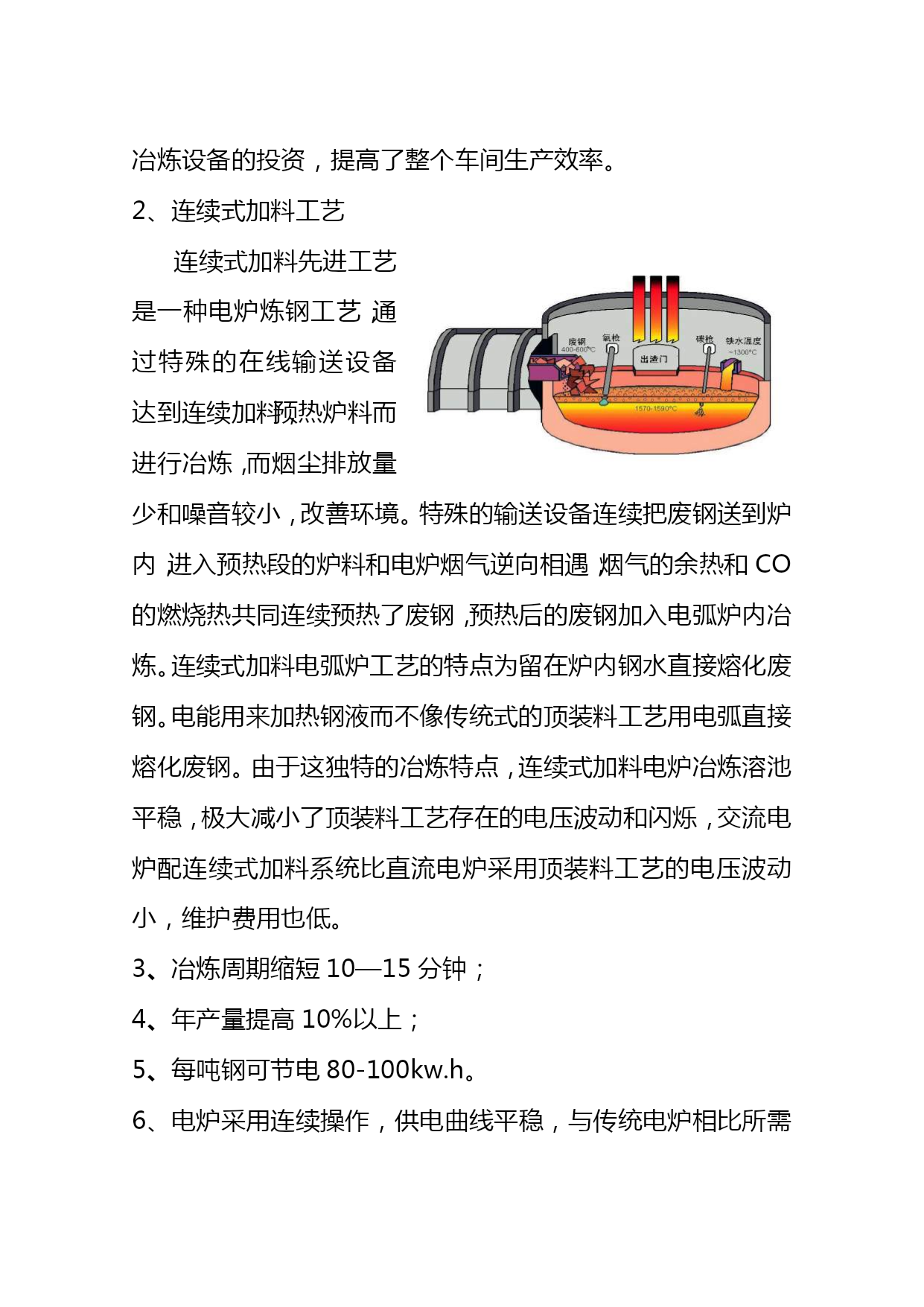

年产50万吨短流程绿色电炉炼钢厂可行性研究报告（完整版）资料(可以直接使用，可编辑优秀版资料，欢迎下载）目录一、节能炼钢工艺........................................1二、供电................................................10三、自动化控制系统.......................................10四、给排水设施...........................................11五、通风除尘设施.........................................12六、燃气设施............................................13七、热力设施.............................................15八、检验设施.............................................16九、土建................................................16十、投资估算............................................16十一、公司简介...........................................18一、节能炼钢工艺1、概述年产50万吨短流程绿色炼钢厂配置60t超高功率交流电弧炉一座，电炉配置一套DP60型废钢预热成套设备，利用电炉四孔高温烟气加热炉料，以提高电炉产量和节省电能，经过预热通道后的尾气仍有650℃的温度需进入余热锅炉再次利用，并将尾气温度降低至204℃以下，最后与电炉的二次烟气混合经布袋除尘器净化外排。电炉节能炼钢工艺流程如下：四孔炉气→废钢预热通道→重力沉降与余热锅炉→一次烟气混合→布袋除尘器→排气筒。电炉节能炼钢废钢预热输送成套设备是当今最先进、清洁、节能和利于环保的炼钢技术、设备，已被河南舞钢、冀南特钢、湖北华鑫特钢、芜湖新兴铸管有限责任公司、越南DANA-Y钢铁公司、世界顶尖钢铁企业韩国浦项制铁POSCO张家港不锈钢公司等企业广泛采用。其工艺过程，能预热输送槽内的废钢，能够节约电能和化学能，同时也改善了工作环境，没有料篮加料过程中产生的二次烟尘，同时一次烟气预热废钢后仍以高温离开预热段，保证了烟尘中污染物的完全燃烧，避免了有味气体的产生。连续式加料预热系统冶炼熔池平稳，和料蓝加料的电炉相比显著降低了对电网产生的冲击。和其它炉型相比，连续式加料技术可降低车间内噪音和粉尘明显改善工作环境，由于这是一种高效的技术，可以减小和降低电炉、变电所、布袋除尘及冶炼设备的投资，提高了整个车间生产效率。2、连续式加料工艺连续式加料先进工艺是一种电炉炼钢工艺，通过特殊的在线输送设备达到连续加料，预热炉料而进行冶炼，而烟尘排放量少和噪音较小，改善环境。特殊的输送设备连续把废钢送到炉内，进入预热段的炉料和电炉烟气逆向相遇，烟气的余热和CO的燃烧热共同连续预热了废钢，预热后的废钢加入电弧炉内冶炼。连续式加料电弧炉工艺的特点为留在炉内钢水直接熔化废钢。电能用来加热钢液而不像传统式的顶装料工艺用电弧直接熔化废钢。由于这独特的冶炼特点，连续式加料电炉冶炼溶池平稳，极大减小了顶装料工艺存在的电压波动和闪烁，交流电炉配连续式加料系统比直流电炉采用顶装料工艺的电压波动小，维护费用也低。3、冶炼周期缩短10—15分钟；4、年产量提高10%以上；5、每吨钢可节电80-100kw.h。6、电炉采用连续操作，供电曲线平稳，与传统电炉相比所需要的装机容量小20%左右，一般可以降低5%的增容电费。7、电极消耗减少0.5-0.8%；耐火材料消耗减少5%；8、电炉熔池连续处于精炼状态，降低了渣中的FeO含量以及扒渣的金属损失，一般提高金属收得率1.5-2%，预计可达到94%的收得率。9、吨钢烟尘产生量由17kg～20kg降低到11kg；10、吨钢释放的CO2量减少20—30%；11、生产现场含尘量小于10mg/M3；12、二恶英和CO的排放量达到发达国家排放标准。13、风机功率相应减少30%。14、充分进行了余热利用：在输送段上可将废钢预热至450℃以上，后部余热可通过余热锅炉产生蒸汽来发电或采暖，锅炉出来的烟气基本上可以直接进入袋式除尘器进行除尘。而传统电炉系统烟气则需要经过水冷管道、机力冷却器等设备，要消耗大量能源来进行降温后方可将烟气通到除尘器，而烟气所携带的能量则被完全浪费掉。15、节省闪烁控制系统（SVC）仅需安装一套控制谐波的电容系统（FC）
