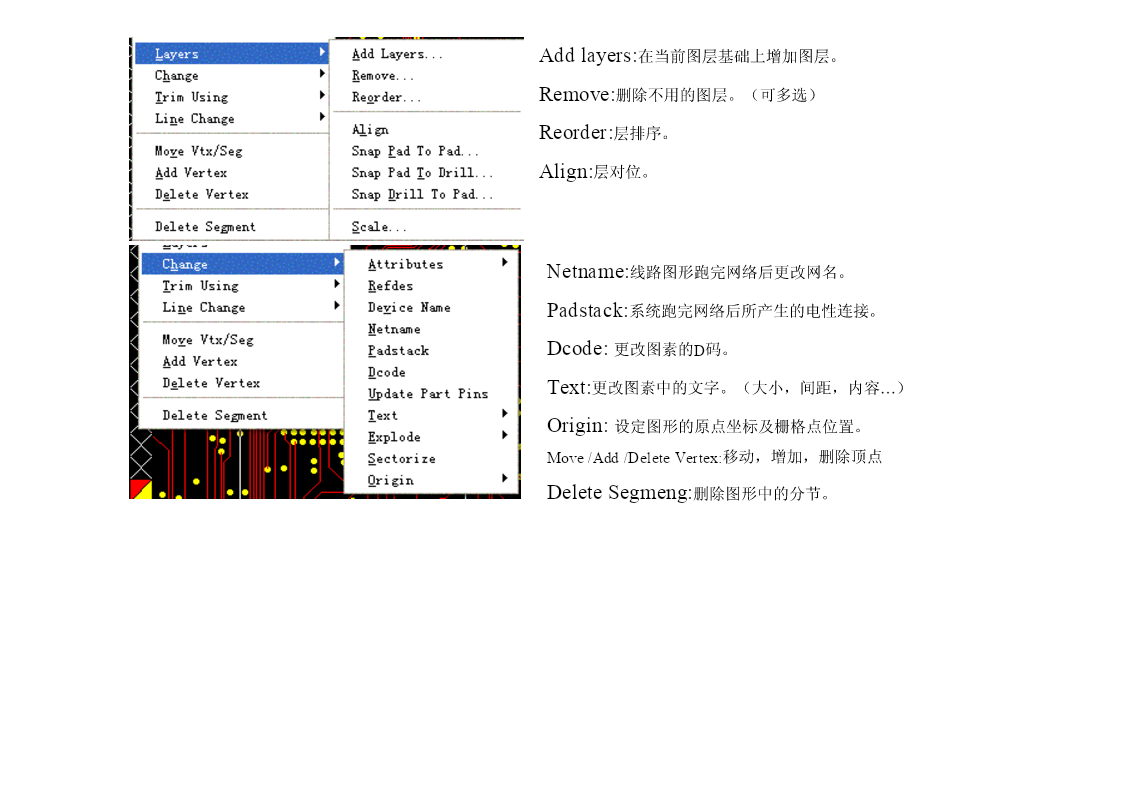

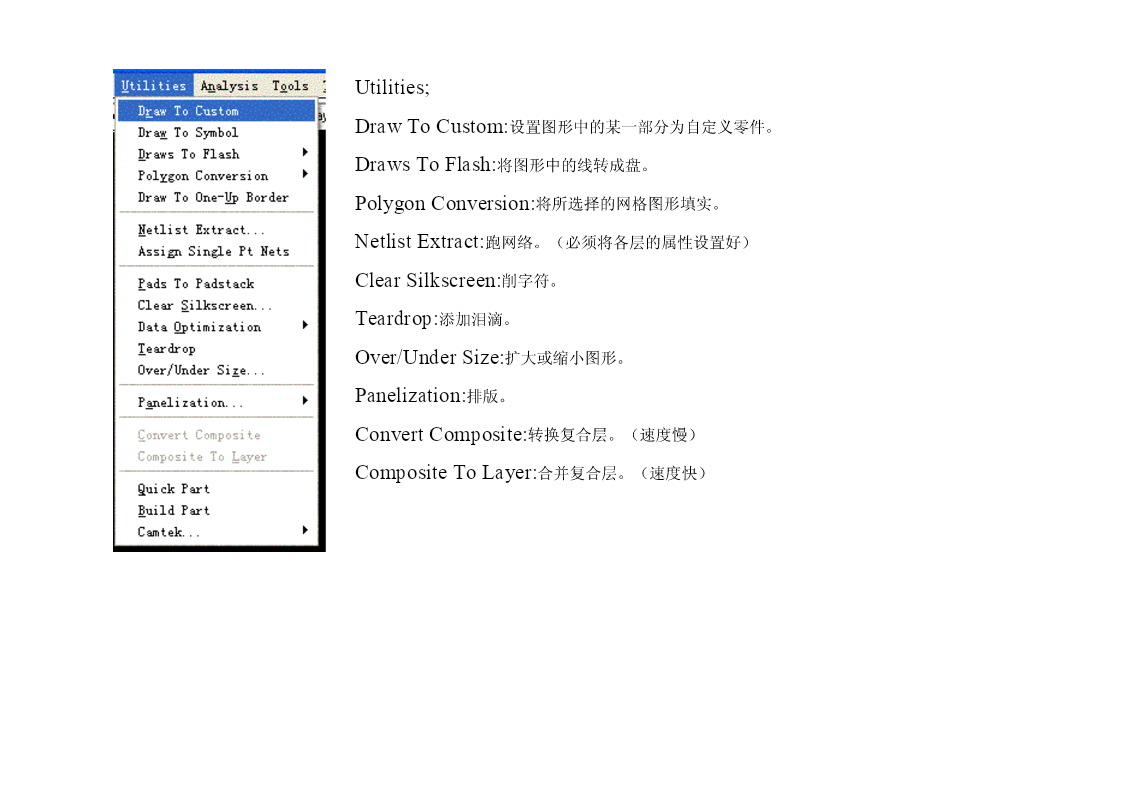

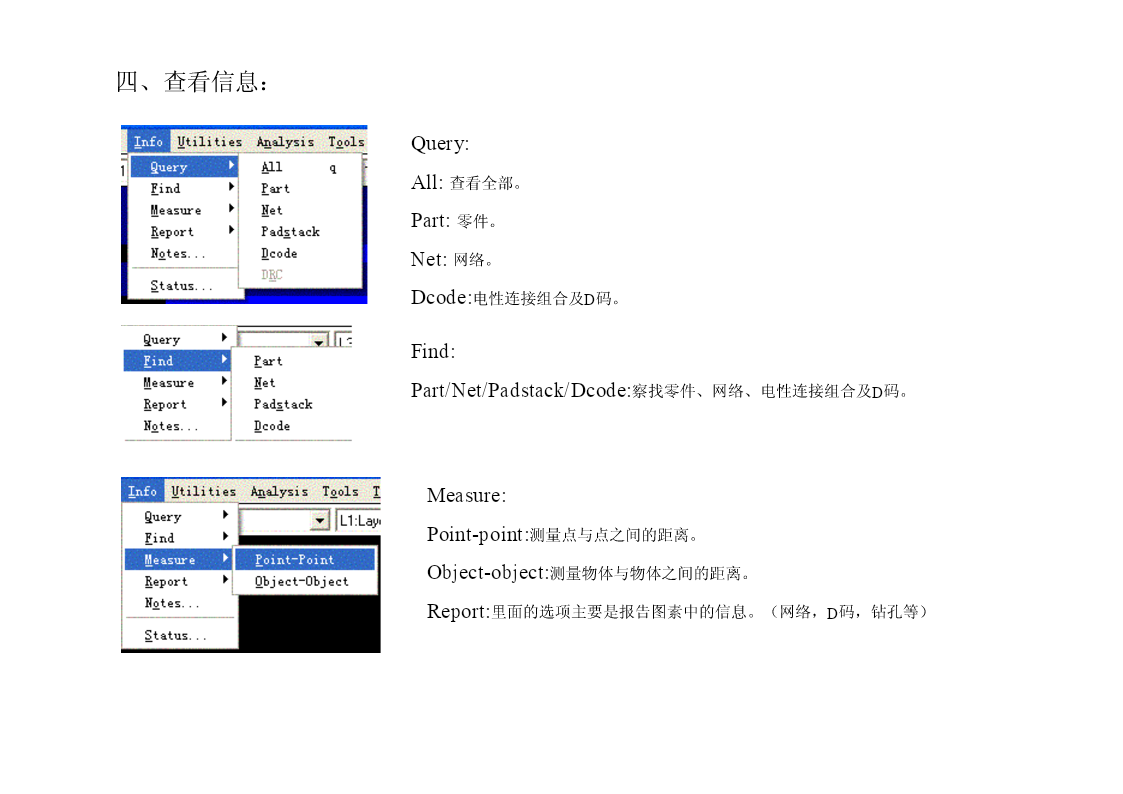

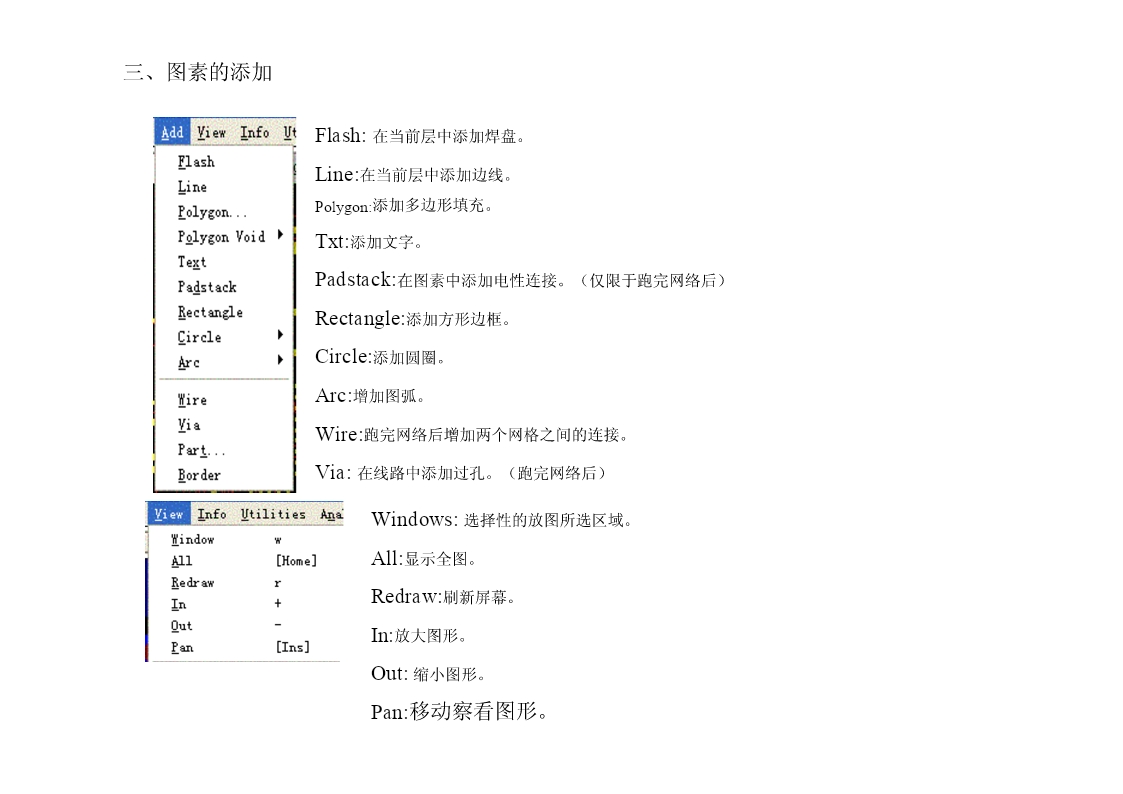

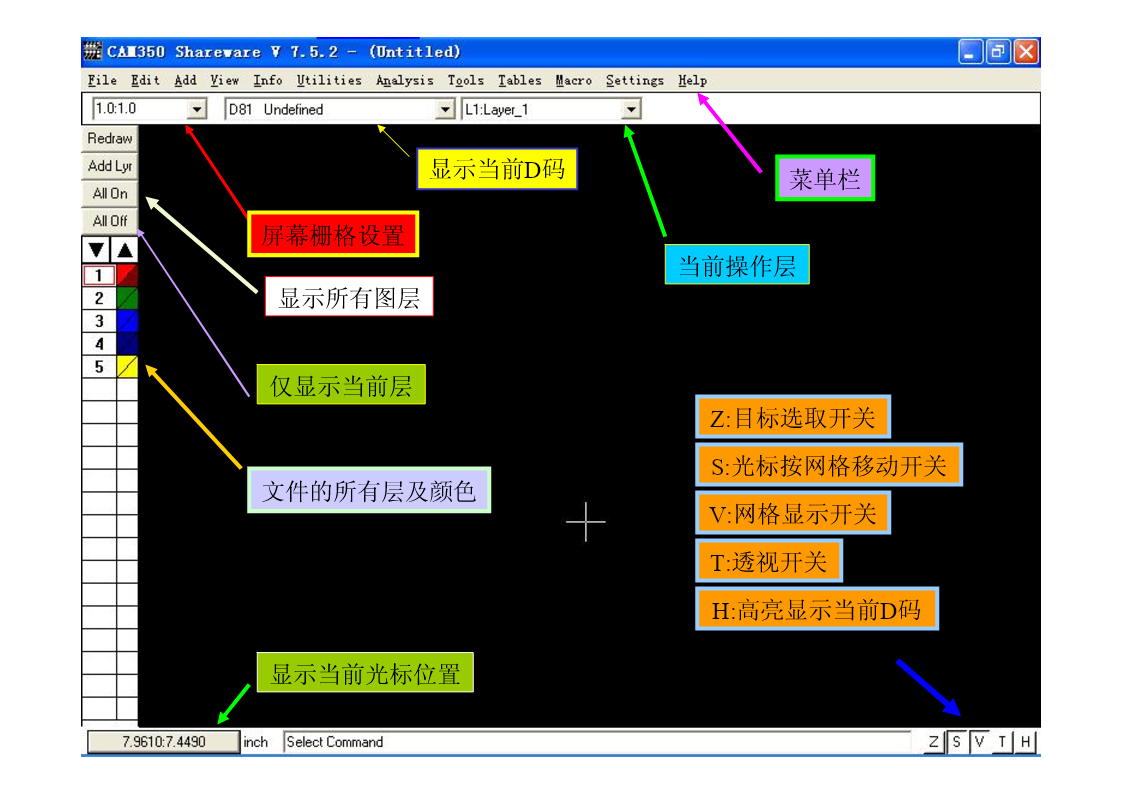

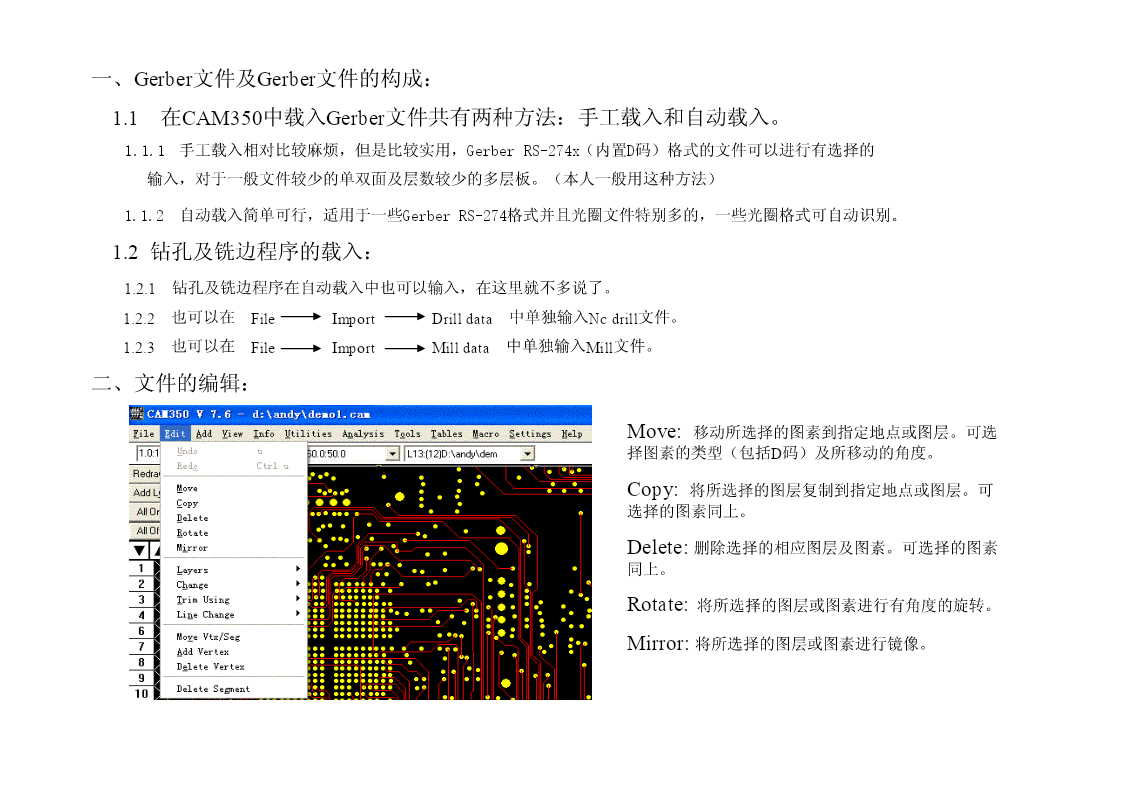

CAM350family系列中文教程初级实用篇E-mail:cai4888cn@yahoo.com.cn显示当前D码菜单栏屏幕栅格设置当前操作层显示所有图层仅显示当前层Z:目标选取开关S:光标按网格移动开关文件的所有层及颜色V:网格显示开关T:透视开关H:高亮显示当前D码显示当前光标位置一、Gerber文件及Gerber文件的构成：1.1在CAM350中载入Gerber文件共有两种方法：手工载入和自动载入。1.1.1手工载入相对比较麻烦，但是比较实用，GerberRS-274x（内置D码）格式的文件可以进行有选择的输入，对于一般文件较少的单双面及层数较少的多层板。（本人一般用这种方法）1.1.2自动载入简单可行，适用于一些GerberRS-274格式并且光圈文件特别多的，一些光圈格式可自动识别。1.2钻孔及铣边程序的载入：1.2.1钻孔及铣边程序在自动载入中也可以输入，在这里就不多说了。1.2.2也可以在FileImportDrilldata中单独输入Ncdrill文件。1.2.3也可以在FileImportMilldata中单独输入Mill文件。二、文件的编辑：Move:移动所选择的图素到指定地点或图层。可选择图素的类型（包括D码）及所移动的角度。Copy:将所选择的图层复制到指定地点或图层。可选择的图素同上。Delete:删除选择的相应图层及图素。可选择的图素同上。Rotate:将所选择的图层或图素进行有角度的旋转。Mirror:将所选择的图层或图素进行镜像。Addlayers:在当前图层基础上增加图层。Remove:删除不用的图层。（可多选）Reorder:层排序。Align:层对位。Netname:线路图形跑完网络后更改网名。Padstack:系统跑完网络后所产生的电性连接。Dcode:更改图素的D码。Text:更改图素中的文字。（大小，间距，内容…）Origin:设定图形的原点坐标及栅格点位置。Move/Add/DeleteVertex:移动，增加，删除顶点DeleteSegmeng:删除图形中的分节。三、图素的添加Flash:在当前层中添加焊盘。Line:在当前层中添加边线。Polygon:添加多边形填充。Txt:添加文字。Padstack:在图素中添加电性连接。（仅限于跑完网络后）Rectangle:添加方形边框。Circle:添加圆圈。Arc:增加图弧。Wire:跑完网络后增加两个网格之间的连接。Via:在线路中添加过孔。（跑完网络后）Windows:选择性的放图所选区域。All:显示全图。Redraw:刷新屏幕。In:放大图形。Out:缩小图形。Pan:移动察看图形。四、查看信息：Query:All:查看全部。Part:零件。Net:网络。Dcode:电性连接组合及D码。Find:Part/Net/Padstack/Dcode:察找零件、网络、电性连接组合及D码。Measure:Point-point:测量点与点之间的距离。Object-object:测量物体与物体之间的距离。Report:里面的选项主要是报告图素中的信息。（网络，D码，钻孔等）Utilities;DrawToCustom:设置图形中的某一部分为自定义零件。DrawsToFlash:将图形中的线转成盘。PolygonConversion:将所选择的网格图形填实。NetlistExtract:跑网络。（必须将各层的属性设置好）ClearSilkscreen:削字符。Teardrop:添加泪滴。Over/UnderSize:扩大或缩小图形。Panelization:排版。ConvertComposite:转换复合层。（速度慢）CompositeToLayer:合并复合层。（速度快）其它：Analysis菜单里的Drc:对线路图形进行检查，包括环宽，间距等。Netcheck:进行网格对比，检查对图形调整时是对影响了原网格连接。(跑完网络之后)Comparelayer:进行层比较，主要检察层与层是否一致。Checkmill:分析铣床程序。Checkdill:分析钻与程序。(包括重孔，豁孔，及查找最小间距)TOOLS菜单里的Capeditor:自定义零件。(适合定义特殊的D码)Flyprobeeditor:将当前状态转为飞针编辑状态。Bedofnailseditor:将当前转为针床编辑状态。Nceditor:将当前转
