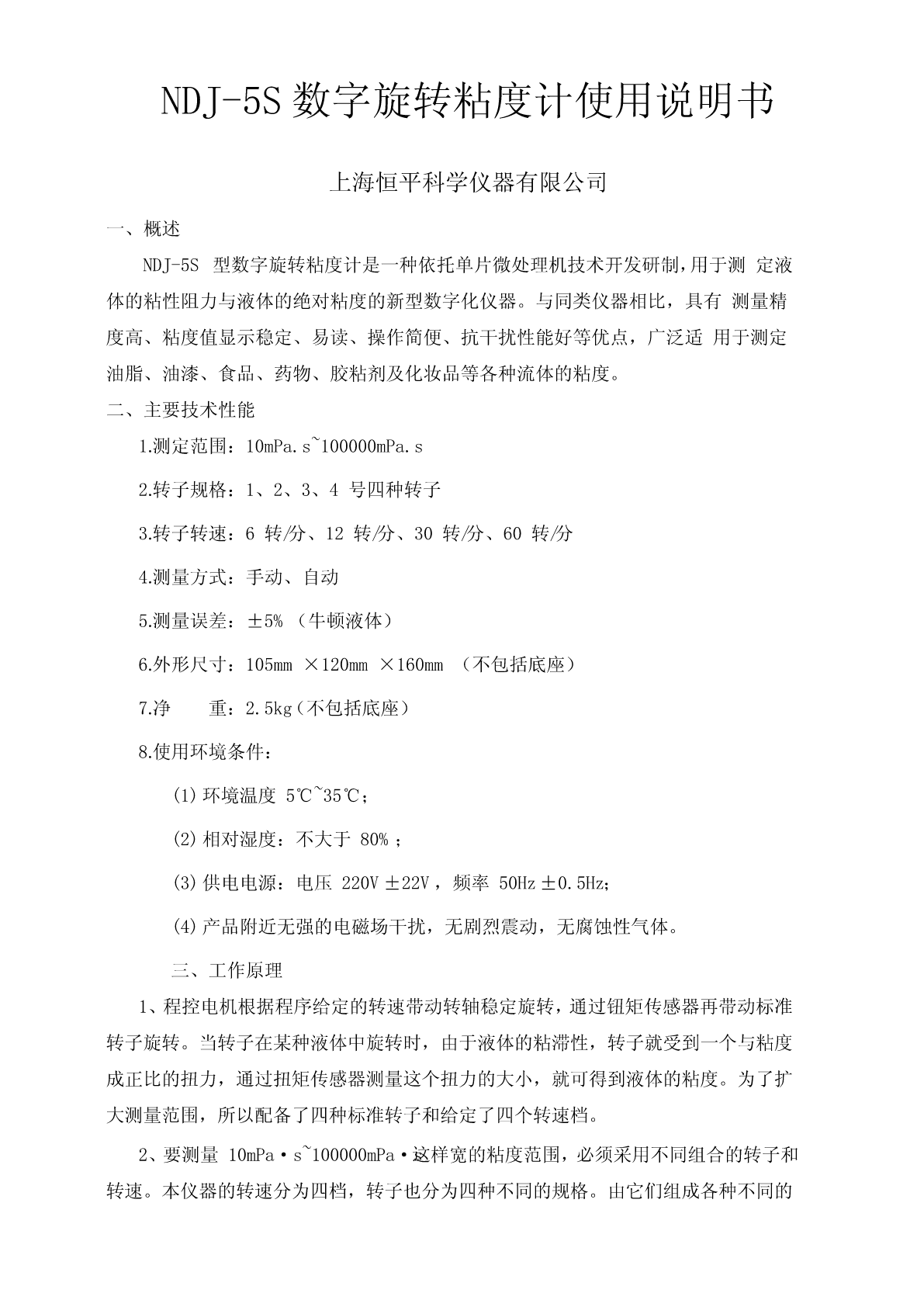

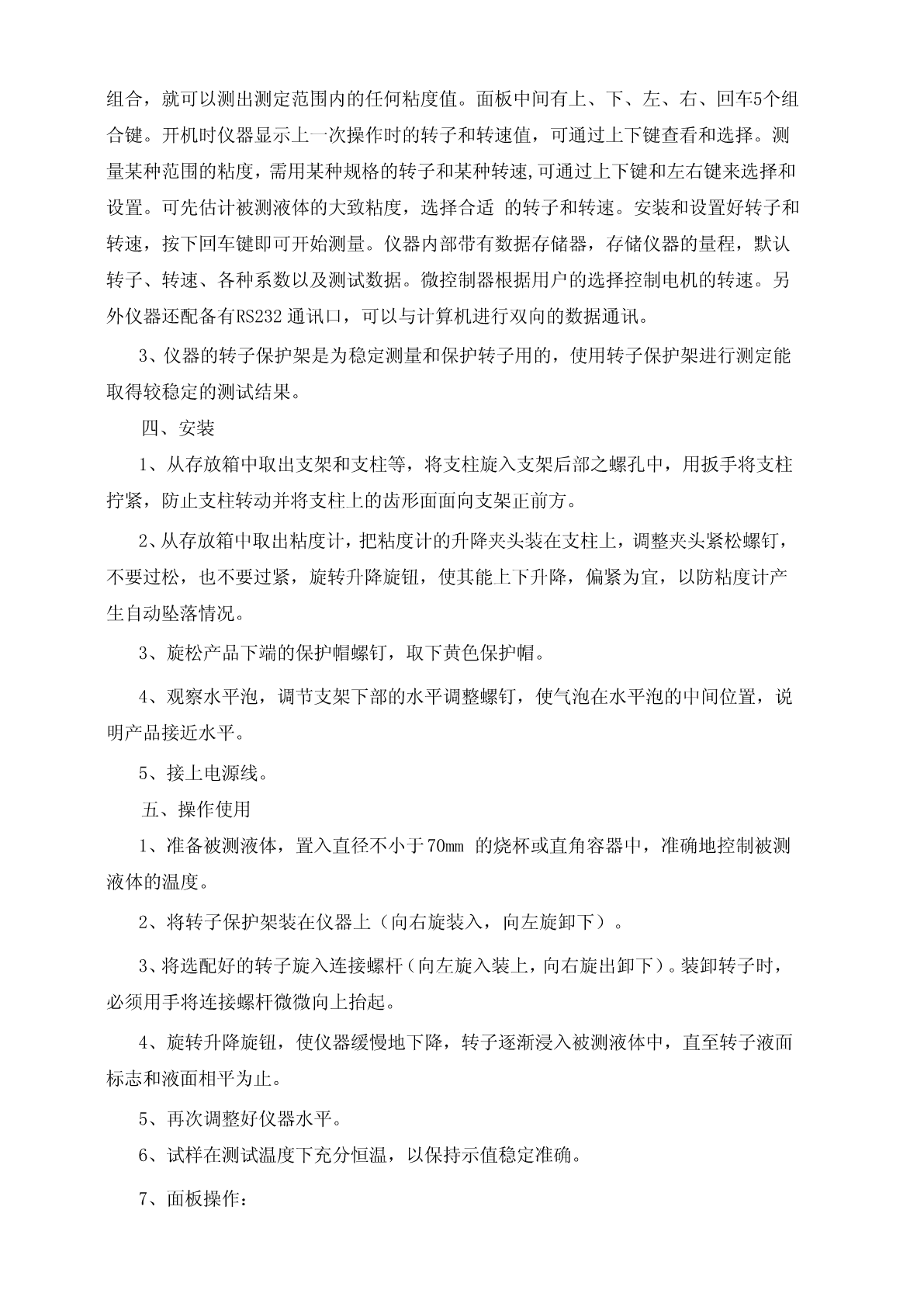

NDJ-5S数字旋转粘度计使用说明书上海恒平科学仪器有限公司一、概述NDJ-5S型数字旋转粘度计是一种依托单片微处理机技术开发研制，用于测定液体的粘性阻力与液体的绝对粘度的新型数字化仪器。与同类仪器相比，具有测量精度高、粘度值显示稳定、易读、操作简便、抗干扰性能好等优点，广泛适用于测定油脂、油漆、食品、药物、胶粘剂及化妆品等各种流体的粘度。二、主要技术性能1.测定范围：10mPa.s~100000mPa.s2.转子规格：1、2、3、4号四种转子3.转子转速：6转/分、12转/分、30转/分、60转/分4.测量方式：手动、自动5.测量误差：±5%（牛顿液体）6.外形尺寸：105mm×120mm×160mm（不包括底座）7.净重：2.5kg（不包括底座）8.使用环境条件：(1)环境温度5℃~35℃；(2)相对湿度：不大于80%；(3)供电电源：电压220V±22V，频率50Hz±0.5Hz；(4)产品附近无强的电磁场干扰，无剧烈震动，无腐蚀性气体。三、工作原理1、程控电机根据程序给定的转速带动转轴稳定旋转，通过钮矩传感器再带动标准转子旋转。当转子在某种液体中旋转时，由于液体的粘滞性，转子就受到一个与粘度成正比的扭力，通过扭矩传感器测量这个扭力的大小，就可得到液体的粘度。为了扩大测量范围，所以配备了四种标准转子和给定了四个转速档。2、要测量10mPa·s~100000mPa·这样宽s的粘度范围，必须采用不同组合的转子和转速。本仪器的转速分为四档，转子也分为四种不同的规格。由它们组成各种不同的组合，就可以测出测定范围内的任何粘度值。面板中间有上、下、左、右、回车5个组合键。开机时仪器显示上一次操作时的转子和转速值，可通过上下键查看和选择。测量某种范围的粘度，需用某种规格的转子和某种转速,可通过上下键和左右键来选择和设置。可先估计被测液体的大致粘度，选择合适的转子和转速。安装和设置好转子和转速，按下回车键即可开始测量。仪器内部带有数据存储器，存储仪器的量程，默认转子、转速、各种系数以及测试数据。微控制器根据用户的选择控制电机的转速。另外仪器还配备有RS232通讯口，可以与计算机进行双向的数据通讯。3、仪器的转子保护架是为稳定测量和保护转子用的，使用转子保护架进行测定能取得较稳定的测试结果。四、安装1、从存放箱中取出支架和支柱等，将支柱旋入支架后部之螺孔中，用扳手将支柱拧紧，防止支柱转动并将支柱上的齿形面面向支架正前方。2、从存放箱中取出粘度计，把粘度计的升降夹头装在支柱上，调整夹头紧松螺钉，不要过松，也不要过紧，旋转升降旋钮，使其能上下升降，偏紧为宜，以防粘度计产生自动坠落情况。3、旋松产品下端的保护帽螺钉，取下黄色保护帽。4、观察水平泡，调节支架下部的水平调整螺钉，使气泡在水平泡的中间位置，说明产品接近水平。5、接上电源线。五、操作使用1、准备被测液体，置入直径不小于70mm的烧杯或直角容器中，准确地控制被测液体的温度。2、将转子保护架装在仪器上（向右旋装入，向左旋卸下）。3、将选配好的转子旋入连接螺杆（向左旋入装上，向右旋出卸下）。装卸转子时，必须用手将连接螺杆微微向上抬起。4、旋转升降旋钮，使仪器缓慢地下降，转子逐渐浸入被测液体中，直至转子液面标志和液面相平为止。5、再次调整好仪器水平。6、试样在测试温度下充分恒温，以保持示值稳定准确。7、面板操作：(1)打开仪器背面的电源开关，进入等待用户选择状态，面板显示如下：•ROTOR3#VELOCLTY30提示符“•”在“ROTOR3#”前面，表示记忆上一次测试选择的转子是3号转子，这时可以通过左右键来选择所需的转子号，按一下左键，表示选择2号转子；按一下右键，则表示您选择了4号转子。选择好转子，按一下下键，提示符“•”在“VELOCITY30”前面，表示记忆上一次测试选择的转速是30转/分。转速的选择与转子的选择一样操作，共有6转/分、30转/分、60转/分和AUTO自动方式供选择。选好转子和转速，按一下回车键，就可开始测量，面板显示如下：测试数据mPa•sR3#V3075%FS第一行显示测试数据和粘度单位，第二行依次显示转子号、转速和测试数据占该量程的百分比。测量第二遍及以后各遍时，按一下复位键复位，再按一下回车键测量，重复上述显示过程。(2)提示符号说明：ROTOR转子VELOCITY转速AUTO自动方式R1#1号转子V30转速为30转/分，手动方式V60A转速为60转/分，自动方式75%FS测量值占满量程的75%INCR！请换大号转子！D
