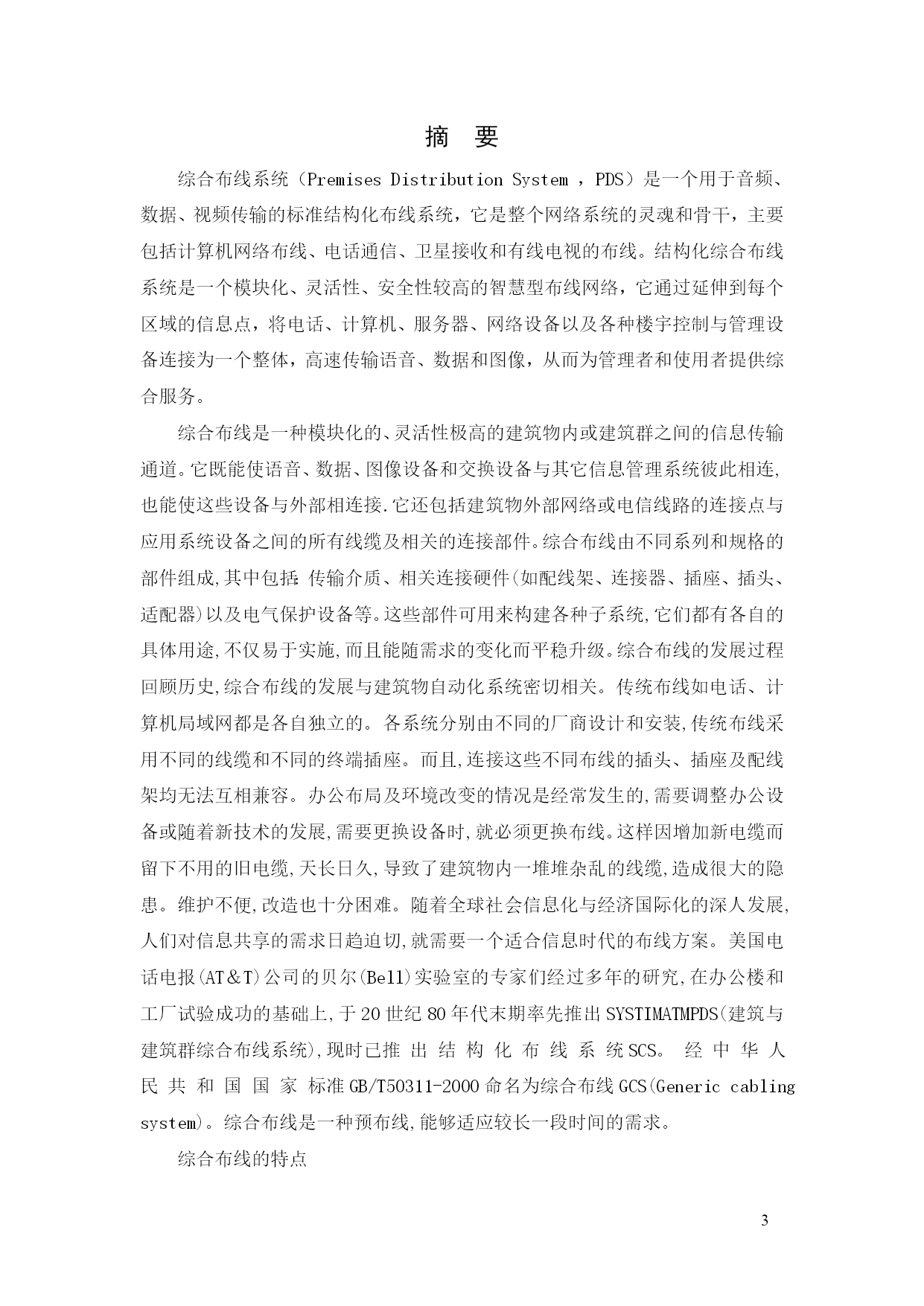

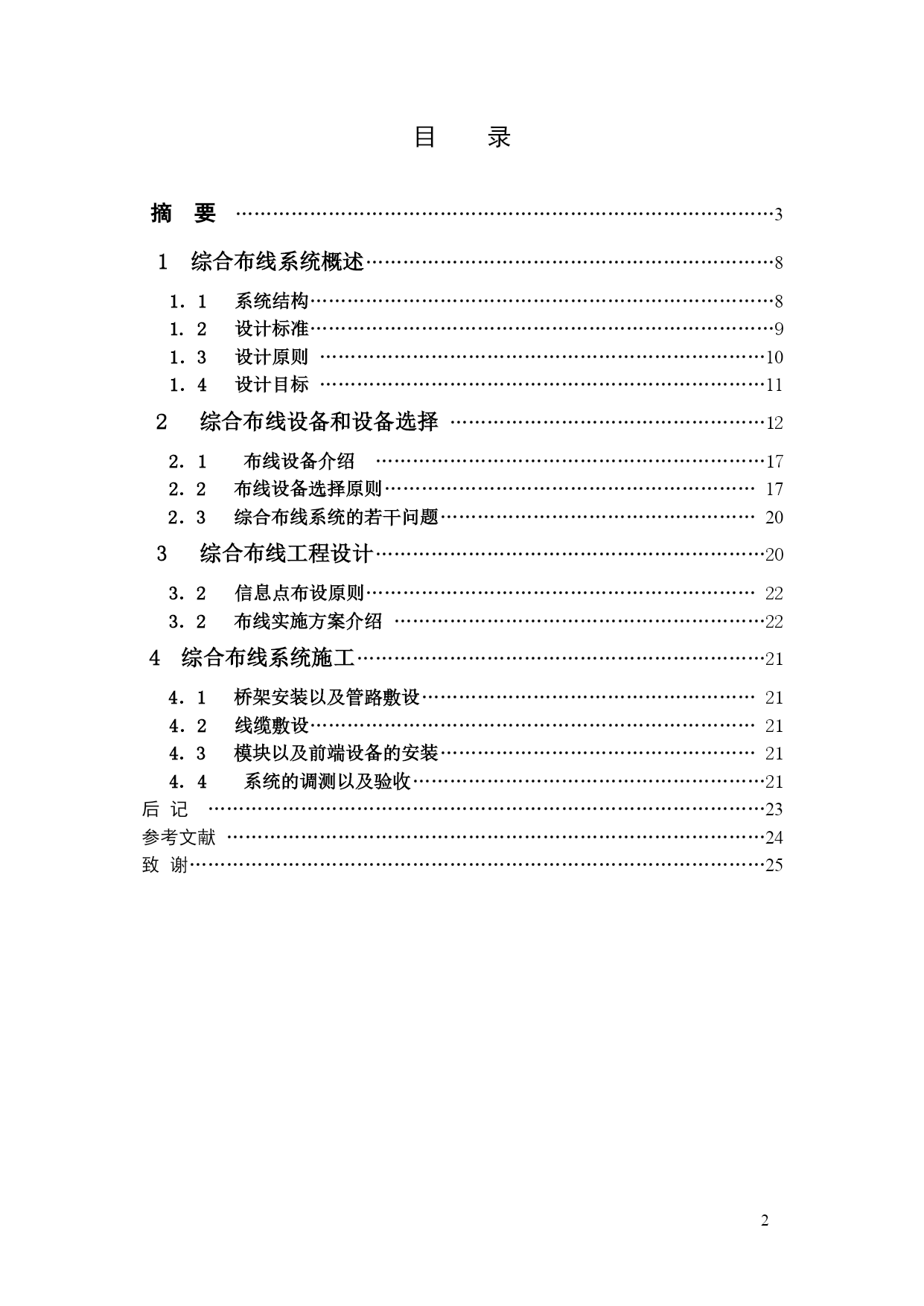

PAGE25南京工程高等职业学校五年制高职毕业设计（论文）姓名：刘毅学号：37系部：信息工程系专业：计算机应用技术设计题目：行政楼综合布线系统设计指导教师：凌云明职称：讲师2012年3月26日目录摘要……………………………………………………………………………31综合布线系统概述…………………………………………………………81．1系统结构…………………………………………………………………81.2设计标准…………………………………………………………………91．3设计原则………………………………………………………………101．4设计目标………………………………………………………………112综合布线设备和设备选择……………………………………………122．1布线设备介绍………………………………………………………172．2布线设备选择原则……………………………………………………172．3综合布线系统的若干问题……………………………………………203综合布线工程设计………………………………………………………203．2信息点布设原则………………………………………………………223．2布线实施方案介绍……………………………………………………224综合布线系统施工…………………………………………………………214．1桥架安装以及管路敷设………………………………………………214．2线缆敷设………………………………………………………………21模块以及前端设备的安装……………………………………………21系统的调测以及验收…………………………………………………21后记………………………………………………………………………………23参考文献……………………………………………………………………………24致谢…………………………………………………………………………………25摘要综合布线系统（PremisesDistributionSystem，PDS）是一个用于音频、数据、视频传输的标准结构化布线系统，它是整个网络系统的灵魂和骨干，主要包括计算机网络布线、电话通信、卫星接收和有线电视的布线。结构化综合布线系统是一个模块化、灵活性、安全性较高的智慧型布线网络，它通过延伸到每个区域的信息点，将电话、计算机、服务器、网络设备以及各种楼宇控制与管理设备连接为一个整体，高速传输语音、数据和图像，从而为管理者和使用者提供综合服务。综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。它既能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连,也能使这些设备与外部相连接.它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。综合布线的发展过程回顾历史,综合布线的发展与建筑物自动化系统密切相关。传统布线如电话、计算机局域网都是各自独立的。各系统分别由不同的厂商设计和安装,传统布线采用不同的线缆和不同的终端插座。而且,连接这些不同布线的插头、插座及配线架均无法互相兼容。办公布局及环境改变的情况是经常发生的,需要调整办公设备或随着新技术的发展,需要更换设备时,就必须更换布线。这样因增加新电缆而留下不用的旧电缆,天长日久,导致了建筑物内一堆堆杂乱的线缆,造成很大的隐患。维护不便,改造也十分困难。随着全球社会信息化与经济国际化的深人发展,人们对信息共享的需求日趋迫切,就需要一个适合信息时代的布线方案。美国电话电报(AT＆T)公司的贝尔(Bell)实验室的专家们经过多年的研究,在办公楼和工厂试验成功的基础上,于20世纪80年代末期率先推出SYSTIMATMPDS(建筑与建筑群综合布线系统),现时已推出结构化布线系统SCS。经中华人民共和国国家标准GB/T50311-2000命名为综合布线GCS(Genericcablingsystem)。综合布线是一种预布线,能够适应较长一段时间的需求。综合布线的特点综合布线同传统的布线相比较,有着许多优越性,是传统布线所无法相比的。其特点主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性。而且在设计、施工和维护方面也给人们带来了许多方便。兼容性：综合布线的首要特点是它的兼容性。所谓兼容性是指它自身是完全独立的而与应用系统相对无关,可以适用于多种应用系统。过去,为一幢大楼或一个建筑群内的语音或数据线路布线时,往往是采用不同厂家生产的电缆线、配线插座以及接头
