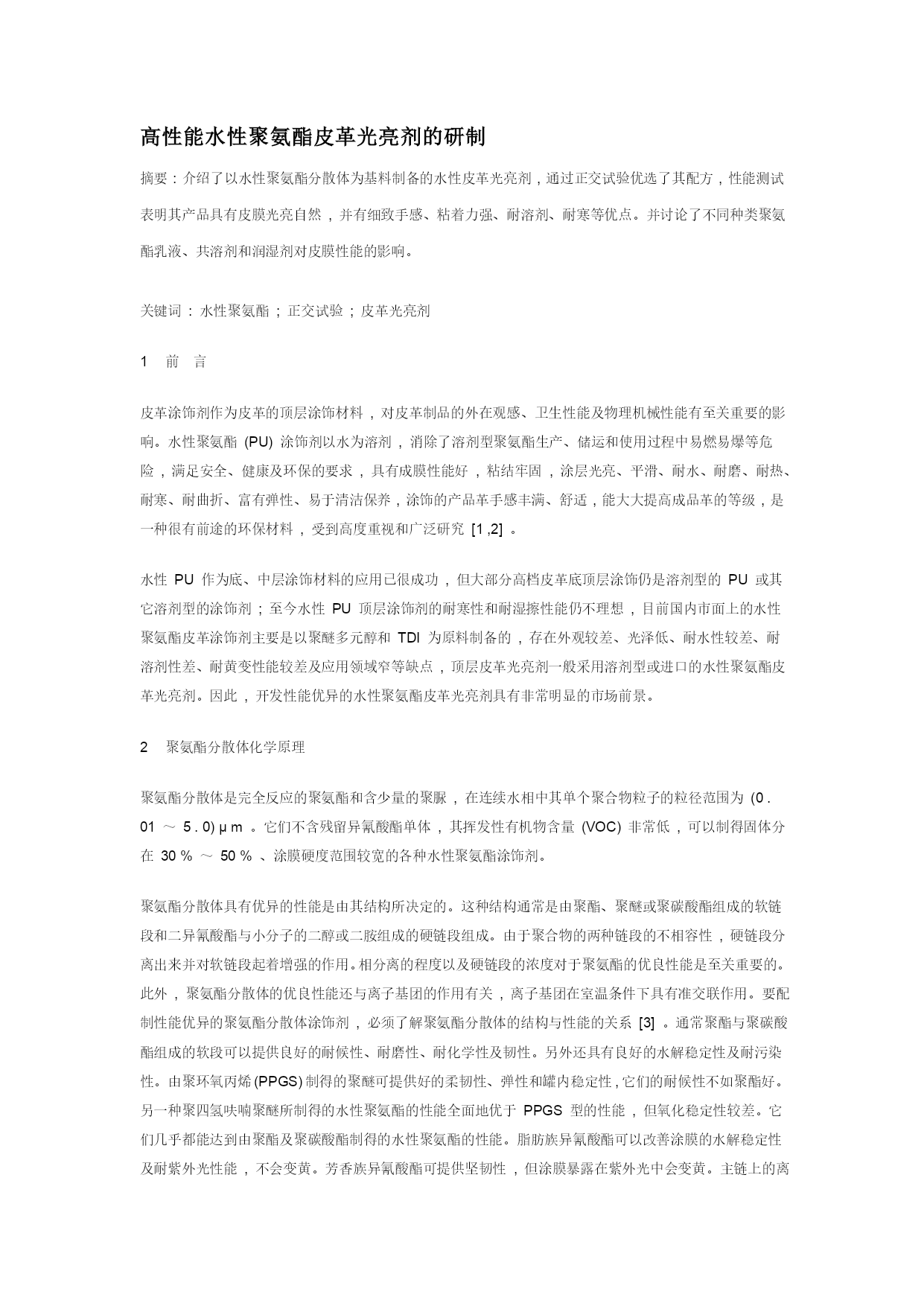

高性能水性聚氨酯皮革光亮剂的研制摘要:介绍了以水性聚氨酯分散体为基料制备的水性皮革光亮剂,通过正交试验优选了其配方,性能测试表明其产品具有皮膜光亮自然,并有细致手感、粘着力强、耐溶剂、耐寒等优点。并讨论了不同种类聚氨酯乳液、共溶剂和润湿剂对皮膜性能的影响。关键词:水性聚氨酯;正交试验;皮革光亮剂1前言皮革涂饰剂作为皮革的顶层涂饰材料,对皮革制品的外在观感、卫生性能及物理机械性能有至关重要的影响。水性聚氨酯(PU)涂饰剂以水为溶剂,消除了溶剂型聚氨酯生产、储运和使用过程中易燃易爆等危险,满足安全、健康及环保的要求,具有成膜性能好,粘结牢固,涂层光亮、平滑、耐水、耐磨、耐热、耐寒、耐曲折、富有弹性、易于清洁保养,涂饰的产品革手感丰满、舒适,能大大提高成品革的等级,是一种很有前途的环保材料,受到高度重视和广泛研究[1,2]。水性PU作为底、中层涂饰材料的应用已很成功,但大部分高档皮革底顶层涂饰仍是溶剂型的PU或其它溶剂型的涂饰剂;至今水性PU顶层涂饰剂的耐寒性和耐湿擦性能仍不理想,目前国内市面上的水性聚氨酯皮革涂饰剂主要是以聚醚多元醇和TDI为原料制备的,存在外观较差、光泽低、耐水性较差、耐溶剂性差、耐黄变性能较差及应用领域窄等缺点,顶层皮革光亮剂一般采用溶剂型或进口的水性聚氨酯皮革光亮剂。因此,开发性能优异的水性聚氨酯皮革光亮剂具有非常明显的市场前景。2聚氨酯分散体化学原理聚氨酯分散体是完全反应的聚氨酯和含少量的聚脲,在连续水相中其单个聚合物粒子的粒径范围为(0.01～5.0)μm。它们不含残留异氰酸酯单体,其挥发性有机物含量(VOC)非常低,可以制得固体分在30%～50%、涂膜硬度范围较宽的各种水性聚氨酯涂饰剂。聚氨酯分散体具有优异的性能是由其结构所决定的。这种结构通常是由聚酯、聚醚或聚碳酸酯组成的软链段和二异氰酸酯与小分子的二醇或二胺组成的硬链段组成。由于聚合物的两种链段的不相容性,硬链段分离出来并对软链段起着增强的作用。相分离的程度以及硬链段的浓度对于聚氨酯的优良性能是至关重要的。此外,聚氨酯分散体的优良性能还与离子基团的作用有关,离子基团在室温条件下具有准交联作用。要配制性能优异的聚氨酯分散体涂饰剂,必须了解聚氨酯分散体的结构与性能的关系[3]。通常聚酯与聚碳酸酯组成的软段可以提供良好的耐候性、耐磨性、耐化学性及韧性。另外还具有良好的水解稳定性及耐污染性。由聚环氧丙烯(PPGS)制得的聚醚可提供好的柔韧性、弹性和罐内稳定性,它们的耐候性不如聚酯好。另一种聚四氢呋喃聚醚所制得的水性聚氨酯的性能全面地优于PPGS型的性能,但氧化稳定性较差。它们几乎都能达到由聚酯及聚碳酸酯制得的水性聚氨酯的性能。脂肪族异氰酸酯可以改善涂膜的水解稳定性及耐紫外光性能,不会变黄。芳香族异氰酸酯可提供坚韧性,但涂膜暴露在紫外光中会变黄。主链上的离子基团可决定pH值的范围,必须避免使用硬水或任何含二价或高价离子的物料来配制涂饰剂。细颗粒有助于成膜而且能提供高光泽;大颗粒则在浸渍过程中有利于粘上漆。玻璃化温度直接关系到最低成膜温度和聚结成膜的要求。3实验部分3.1原材料树脂:水性聚氨酯分散体R-1、R-2、R-3和PU-1等为工业品,捷利康公司产品;H-1为劲辉公司产品;共溶剂:二乙二醇乙醚、N-甲基吡咯烷酮、异丙醇、丙二醇丁醚醋酸酯、二乙二醇乙醚醋酸酯,为市售工业品;润湿剂:TEGO245和TEGO500为TEGO公司产品,BYK346为BYK公司产品,W-77为气体公司产品,J-75为江门江勤公司产品;消泡剂:TEGO800、TEGO805、TEGO810和TEGO825为TEGO公司产品;增稠剂SN-612为汉高化工有限公司产品。3.2水性皮革光亮剂的配制先称取定量的润湿剂、蒸馏水、共溶剂和消泡剂,在混合器中搅拌均匀,然后在不断搅拌的情况下加入配方量的树脂分散液,搅拌均匀后加入增稠剂调整粘度,用稀氨水调节皮革光亮剂的pH值,当粘度、固含量和pH值合格后,出料,过滤,包装。3.3测试方法皮膜附着力采用QB/T2412-98;耐水性采用GB/T5209-85;硬度采用QB/T2412-98;抗张强度采用GB/T528-92;断裂伸长率采用GB/T528-92;脆性温度采用GB/T15256-94。4结果与讨论4.1树脂种类的选择试验设计在相同配方下配制不同树脂乳液的光亮剂,检测皮膜的外观、干燥性能和发粘性能,检测结果列于表1。表1不同聚氨酯乳液对皮膜性能的影响本文选用脂肪族内交联水性聚氨酯乳液制备高性能皮革光亮剂。通常水性聚氨酯乳液皮膜外观不好,干燥速度慢,因此,在选择水性聚氨酯乳液时,着重考察乳液皮膜的外观和干燥速度;另外水性聚氨酯皮膜硬度较低,皮膜干燥后会有不同程度的发粘,作为顶层皮革光亮剂,必须克服这一缺陷
