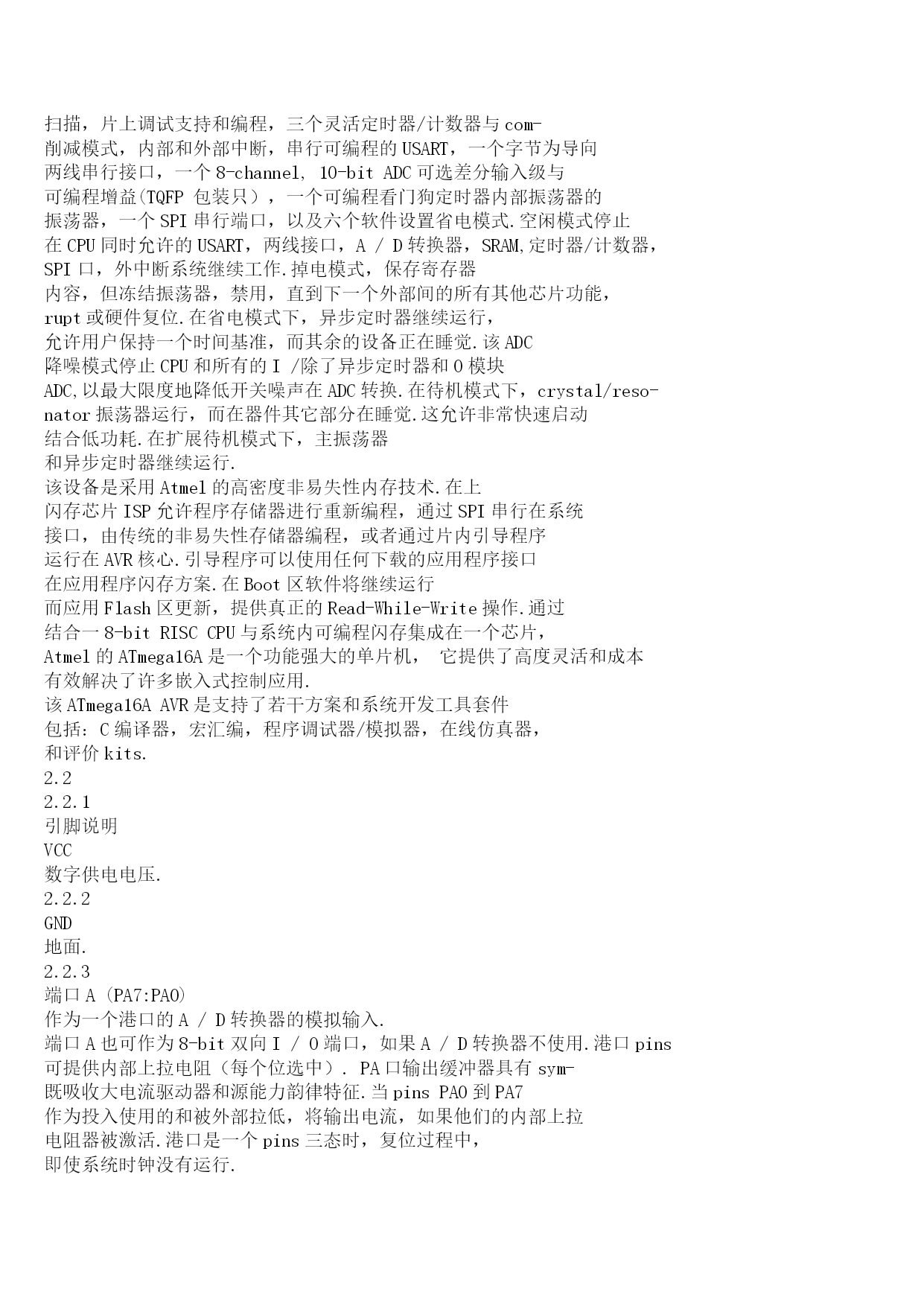

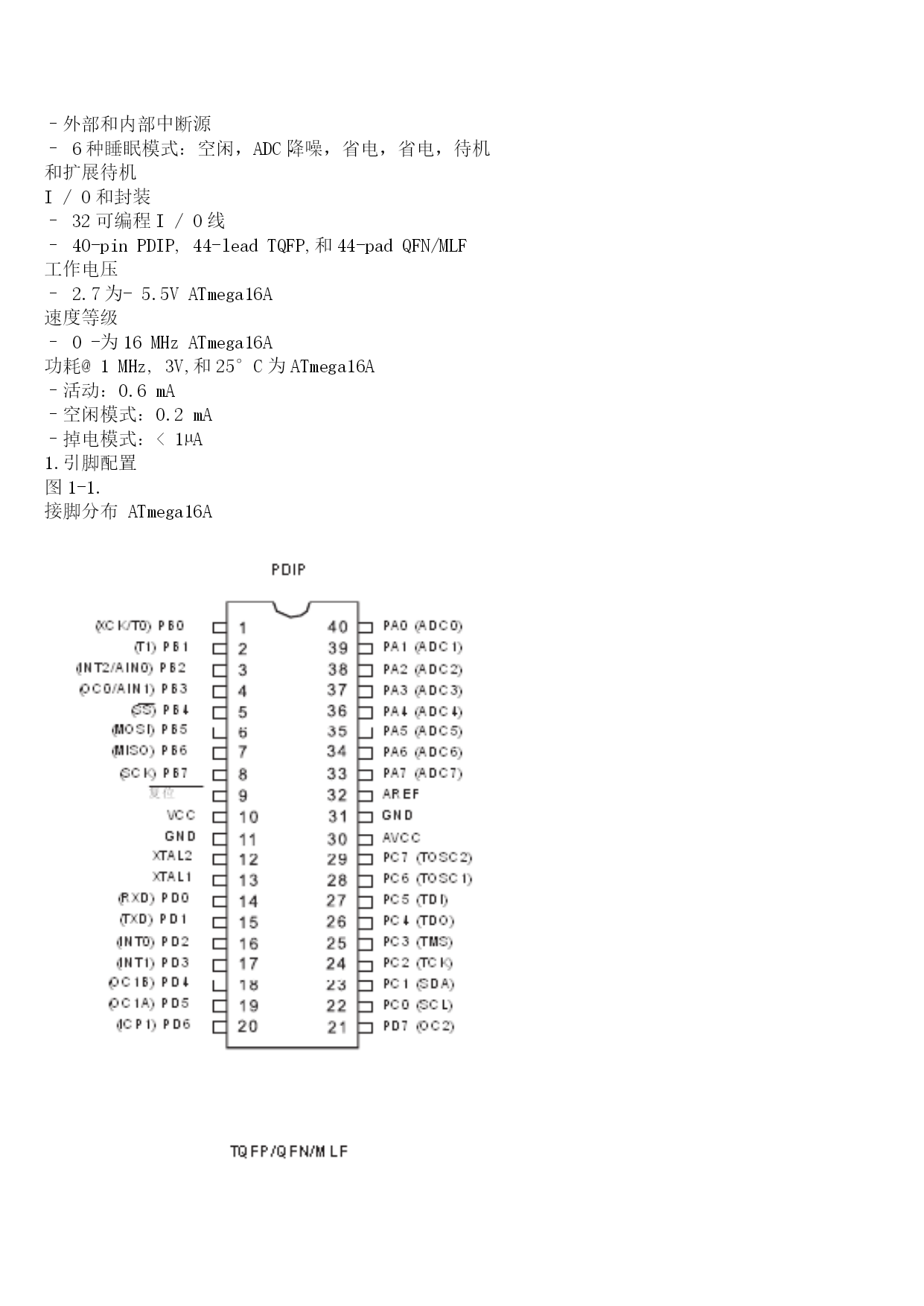

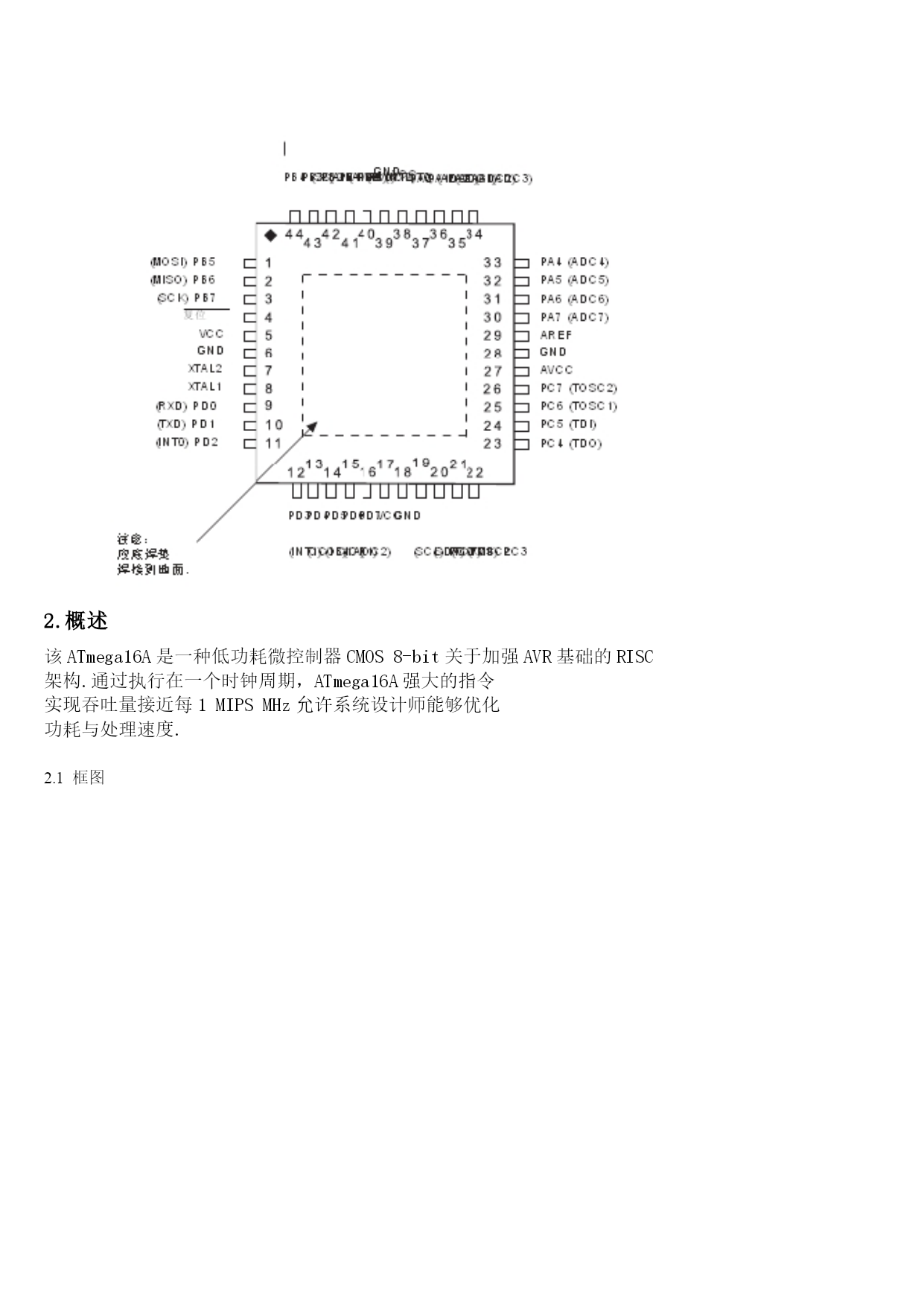

ATMEGA16A中文资料高性能，低功耗AVR8-bit微控制器•高级RISC建筑–131条指令–绝大多数为单时钟周期执行–32x8通用工作寄存器–全静态工作–高达16吞吐量在MIPS16MHz–片2-cycle乘数高耐久性非易失性内存段–16K字节的程序存储器，在系统内可编程Flash–512字节的EEPROM–1K字节内部SRAM–写/擦除周期：10,000闪光/100，000的EEPROM–数据保存：在20年85°C/100年在25°C(1)–可选引导具有独立锁定Bits代码段•在系统编程的片上引导程序•真Read-While-Write操作–锁编程软件安全JTAG(IEEEstd.1149.1兼容）接口–边界扫描功能根据JTAG标准–广泛的片上调试支持–编程闪存，EEPROM，熔丝位和锁定Bits通过JTAG接口外设特点–两个8-bit定时器/计数器具有独立预分频器和比较模式–一个16-bit定时器/计数器具有独立预分频器，比较功能和捕捉模式–实时计数器具有独立振荡器–四PWM频道–8-channel,10-bitADC•8单端通道•7在TQFP包装差分通道只有•2在1x,10x,差分通道具有可编程增益或200x–面向字节的两线串行接口可编程串行USART的––主/从串行接口SPI–可编程看门狗定时器具有独立片内振荡器–片内模拟比较器单片机的特殊功能–上电复位和可编程的掉电检测–内部振荡器校准RC–外部和内部中断源–6种睡眠模式：空闲，ADC降噪，省电，省电，待机和扩展待机I/O和封装–32可编程I/O线–40-pinPDIP,44-leadTQFP,和44-padQFN/MLF工作电压–2.7为-5.5VATmega16A速度等级–0-为16MHzATmega16A功耗@1MHz,3V,和25°C为ATmega16A–活动：0.6mA–空闲模式：0.2mA–掉电模式：<1µA1.引脚配置图1-1.接脚分布ATmega16A2.概述该ATmega16A是一种低功耗微控制器CMOS8-bit关于加强AVR基础的RISC架构.通过执行在一个时钟周期，ATmega16A强大的指令实现吞吐量接近每1MIPSMHz允许系统设计师能够优化功耗与处理速度.2.1框图该AVR内核具有丰富的指令与32一般工作寄存器的设置.所有32寄存器都直接连接到算术逻辑单元(ALU),允许两个独立寄存器进行访问的，单一的在一个时钟周期执行的指令.由此产生的建筑是提高了代码效率，同时实现吞吐量达快十倍con-ventionalCISC微控制器.该ATmega16A提供了以下功能：16K字节的系统内可编程Flash程序存储器Read-While-Write能力，512字节EEPROM，1K字节SRAM,32通用I/O线，32通用工作寄存器，用于边界JTAG接口扫描，片上调试支持和编程，三个灵活定时器/计数器与com-削减模式，内部和外部中断，串行可编程的USART，一个字节为导向两线串行接口，一个8-channel,10-bitADC可选差分输入级与可编程增益(TQFP包装只），一个可编程看门狗定时器内部振荡器的振荡器，一个SPI串行端口，以及六个软件设置省电模式.空闲模式停止在CPU同时允许的USART，两线接口，A/D转换器，SRAM,定时器/计数器，SPI口，外中断系统继续工作.掉电模式，保存寄存器内容，但冻结振荡器，禁用，直到下一个外部间的所有其他芯片功能，rupt或硬件复位.在省电模式下，异步定时器继续运行，允许用户保持一个时间基准，而其余的设备正在睡觉.该ADC降噪模式停止CPU和所有的I/除了异步定时器和O模块ADC,以最大限度地降低开关噪声在ADC转换.在待机模式下，crystal/reso-nator振荡器运行，而在器件其它部分在睡觉.这允许非常快速启动结合低功耗.在扩展待机模式下，主振荡器和异步定时器继续运行.该设备是采用Atmel的高密度非易失性内存技术.在上闪存芯片ISP允许程序存储器进行重新编程，通过SPI串行在系统接口，由传统的非易失性存储器编程，或者通过片内引导程序运行在AVR核心.引导程序可以使用任何下载的应用程序接口在应用程序闪存方案.在Boot区软件将继续运行而应用Flash区更新，提供真正的Read-While-Write操作.通过结合一8-bitRISCCPU与系统内可编程闪存集成在一个芯片，Atmel的ATmega16A是一个功能强大的单片机，它提供了高度灵活和成本有效解决了许多嵌入式控制应用.该ATmega16
