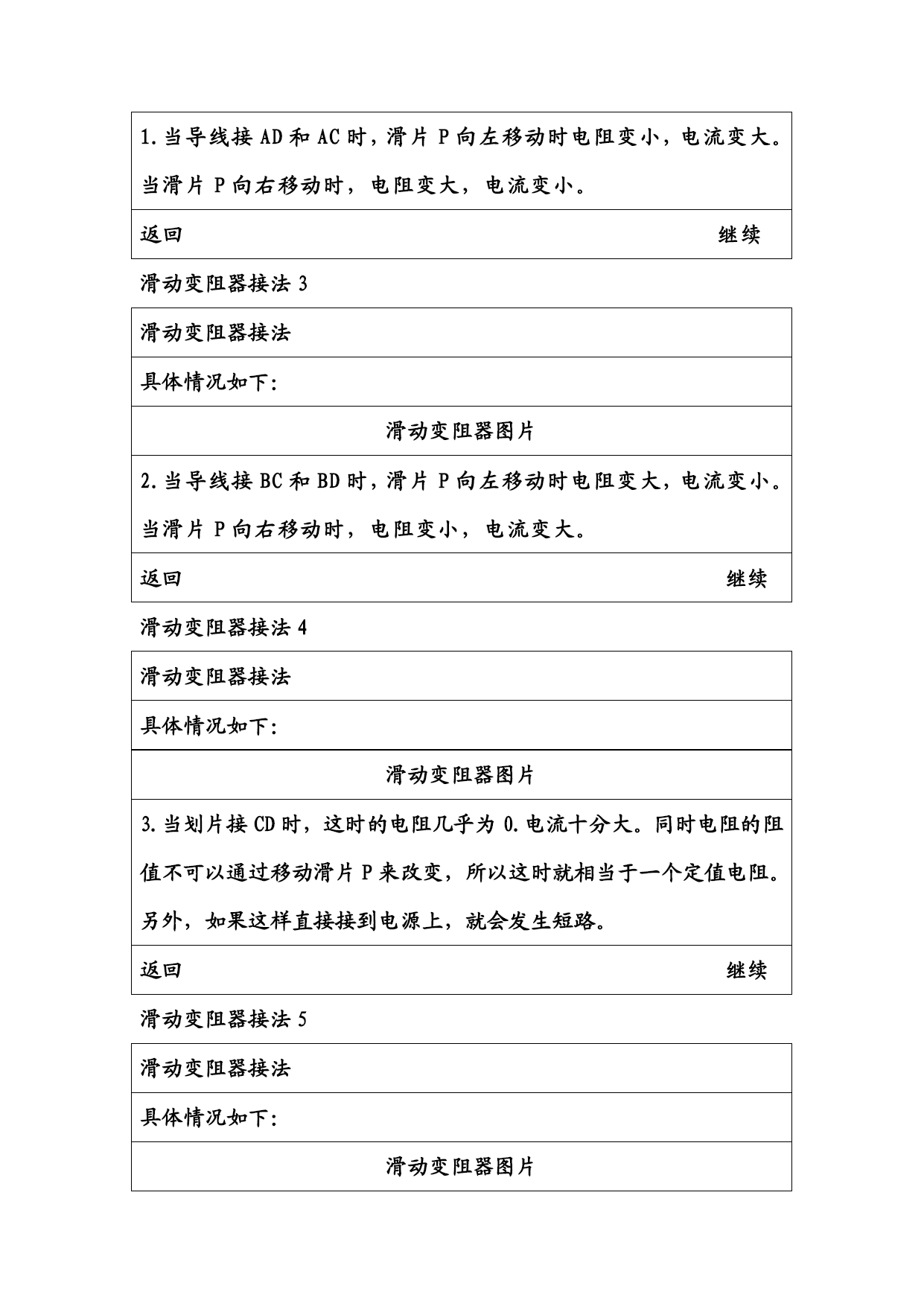

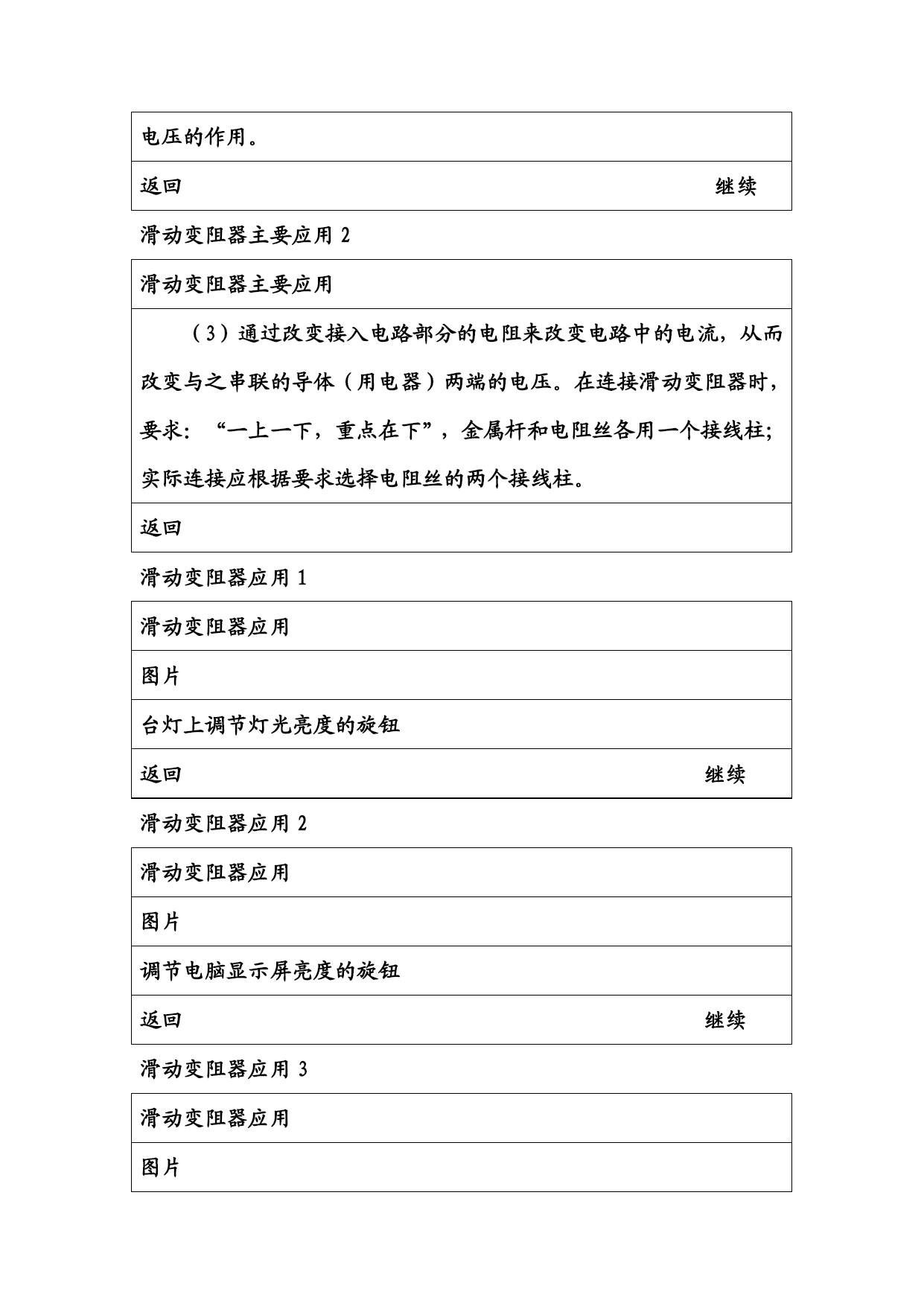

以上为整个课件的整体结构框架滑动变阻器1滑动变阻器滑动变阻器是电路中的一个重要元件，它可以通过移动画片的位置来改变自身的电阻，从而起到控制电路的作用。滑动变阻器图片继续滑动变阻器构成2滑动变阻器构成滑动变阻器构成一般包括：接线柱、滑片、电阻丝、金属杆、瓷筒等五部分滑动变阻器图片返回继续滑动变阻器3滑动变阻器本节主要教学内容工作原理接法主要作用应用返回滑动变阻器工作原理1滑动变阻器工作原理通过改变接入电路部分电阻线长度来改变电阻的，从而逐渐改变电路中电流大小。滑动变阻器的电阻丝一般是电阻大的镍铬合金，金属杆一般是电阻小的金属，所以电阻丝越长，电阻越大；电阻丝越短，电阻越小。返回继续滑动变阻器工作原理2滑动变阻器工作原理最小值0Ω滑动变阻器图片最大值100Ω拖动滑片可控制当前电阻值，当前电阻值为{pathposition@”滑片”}返回继续滑动变阻器工作原理3滑动变阻器工作原理当滑动变阻器如图所示接入电路时，滑片向右滑动，接入电路中的阻值变大。返回滑动变阻器接法1滑动变阻器接法连接的方法有6种，分别为AC,AD,BD,BC,AB,CD.其中AC,AD,BD,BC这四种方法，也就是所谓的“一上一下”，可以改变阻值；AB,CD不能改变阻值。滑动变阻器图片返回继续滑动变阻器接法2滑动变阻器接法具体情况如下：滑动变阻器图片1.当导线接AD和AC时，滑片P向左移动时电阻变小，电流变大。当滑片P向右移动时，电阻变大，电流变小。返回继续滑动变阻器接法3滑动变阻器接法具体情况如下：滑动变阻器图片2.当导线接BC和BD时，滑片P向左移动时电阻变大，电流变小。当滑片P向右移动时，电阻变小，电流变大。返回继续滑动变阻器接法4滑动变阻器接法具体情况如下：滑动变阻器图片3.当划片接CD时，这时的电阻几乎为0.电流十分大。同时电阻的阻值不可以通过移动滑片P来改变，所以这时就相当于一个定值电阻。另外，如果这样直接接到电源上，就会发生HYPERLINK"http://baike.baidu.com/view/9367.htm"\t"_blank"短路。返回继续滑动变阻器接法5滑动变阻器接法具体情况如下：滑动变阻器图片4.当划片接AB时。这时的电阻是最大的，那么通过的电流也很小。同时电阻的阻值也不可以通过移动滑片P来改变，也相当于一个定值电阻。返回继续滑动变阻器接法6滑动变阻器接法滑动变阻器在电路中可以作限流器用，也可以作HYPERLINK"http://baike.baidu.com/view/690160.htm"\t"_blank"分压器用。在确保安全的条件下，如何选用这两种不同的形式，是由电路中的需要来决定的。限流式分压式返回限流式限流式限流式接法电路图以下情况可选用限流式接法：①待测用电器电阻接近滑动变阻器电阻（也可选用分压式接法）。②简化电路，节约能源返回分压式1分压式分压式接法电路图以下情况必须使用分压式接法：①待测用电器电阻远大于或远小于滑动变阻器电阻。②实验要求待测用电器电流及其两端电压可以由0开始连续变化（例如测小灯泡的HYPERLINK"http://baike.baidu.com/view/1823356.htm"\t"_blank"伏安特性曲线）。③实验要求待测用电器电流及其两端电压可变范围较大。④采用限流式接法时，无论如何调节变阻器，电流、电压都大于对应电表的量程。返回继续分压式2分压式以下情况必须使用分压式接法：②实验要求待测用电器电流及其两端电压可以由0开始连续变化（例如测小灯泡的HYPERLINK"http://baike.baidu.com/view/1823356.htm"\t"_blank"伏安特性曲线）。③实验要求待测用电器电流及其两端电压可变范围较大。④采用限流式接法时，无论如何调节变阻器，电流、电压都大于对应电表的量程。返回滑动变阻器主要应用1滑动变阻器主要应用（1）保护电路。即连接好电路，开关闭合前，应调节滑动变阻器的滑片P，使滑动变阻器接入电路部分的电阻最大。（2）改变电压。探究欧姆定律时，起到改变与其串联的用电器两端电压的作用。返回继续滑动变阻器主要应用2滑动变阻器主要应用（3）通过改变接入电路部分的电阻来改变电路中的电流，从而改变与之串联的导体（用电器）两端的HYPERLINK"http://baike.baidu.com/view/10954.htm"\t"_blank"电压。在连接滑动变阻器时，要求：“一上一下，重点在下”，金属杆和电阻丝各用一个接线柱；实际连接应根据要求选择电阻丝的两个接线柱。返回滑动变阻器应用1滑动变阻器应用图片台灯上调节灯光亮度的旋钮返回继续滑动变阻器应用2滑动变阻器应用图片调节电脑显示屏
