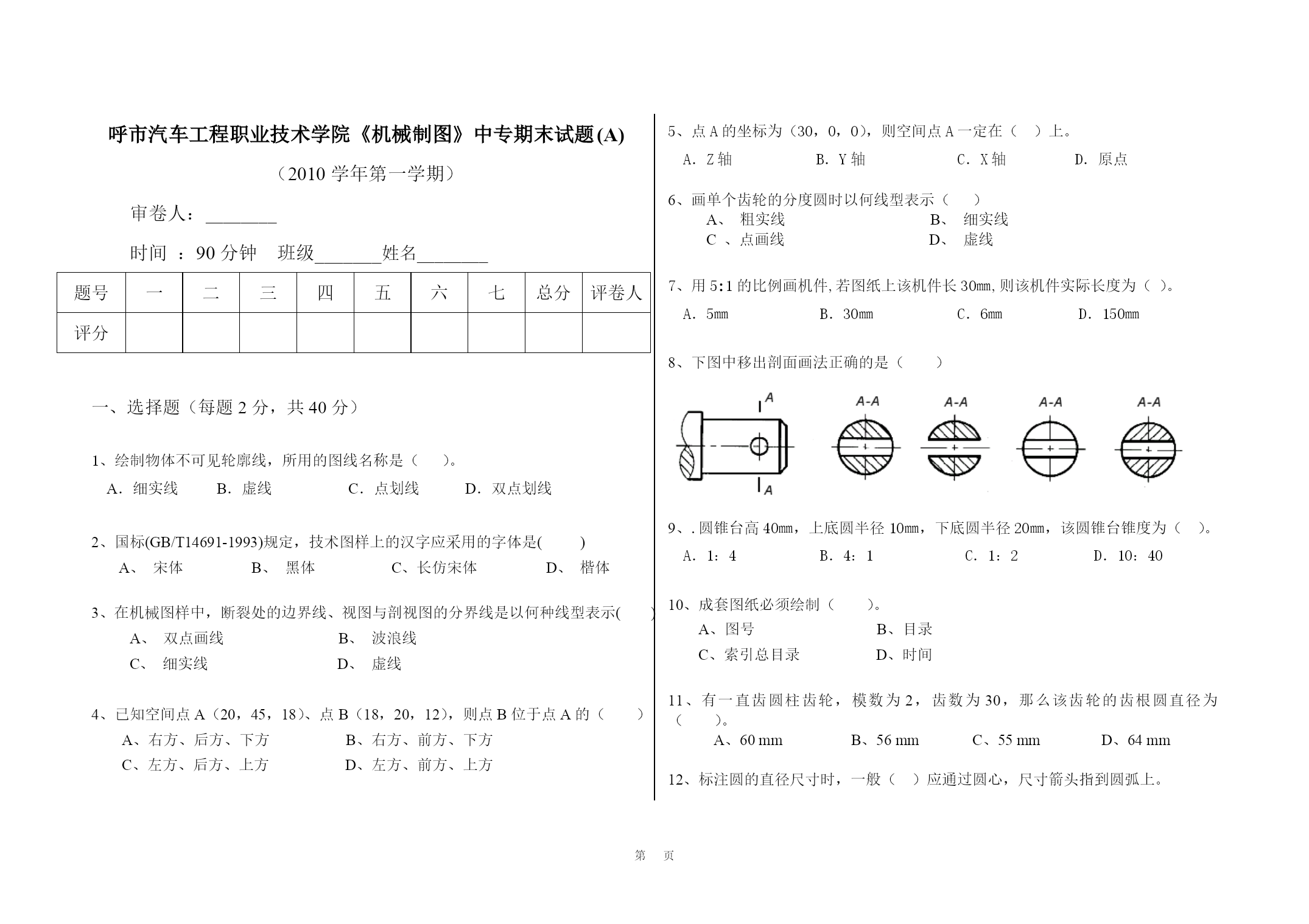

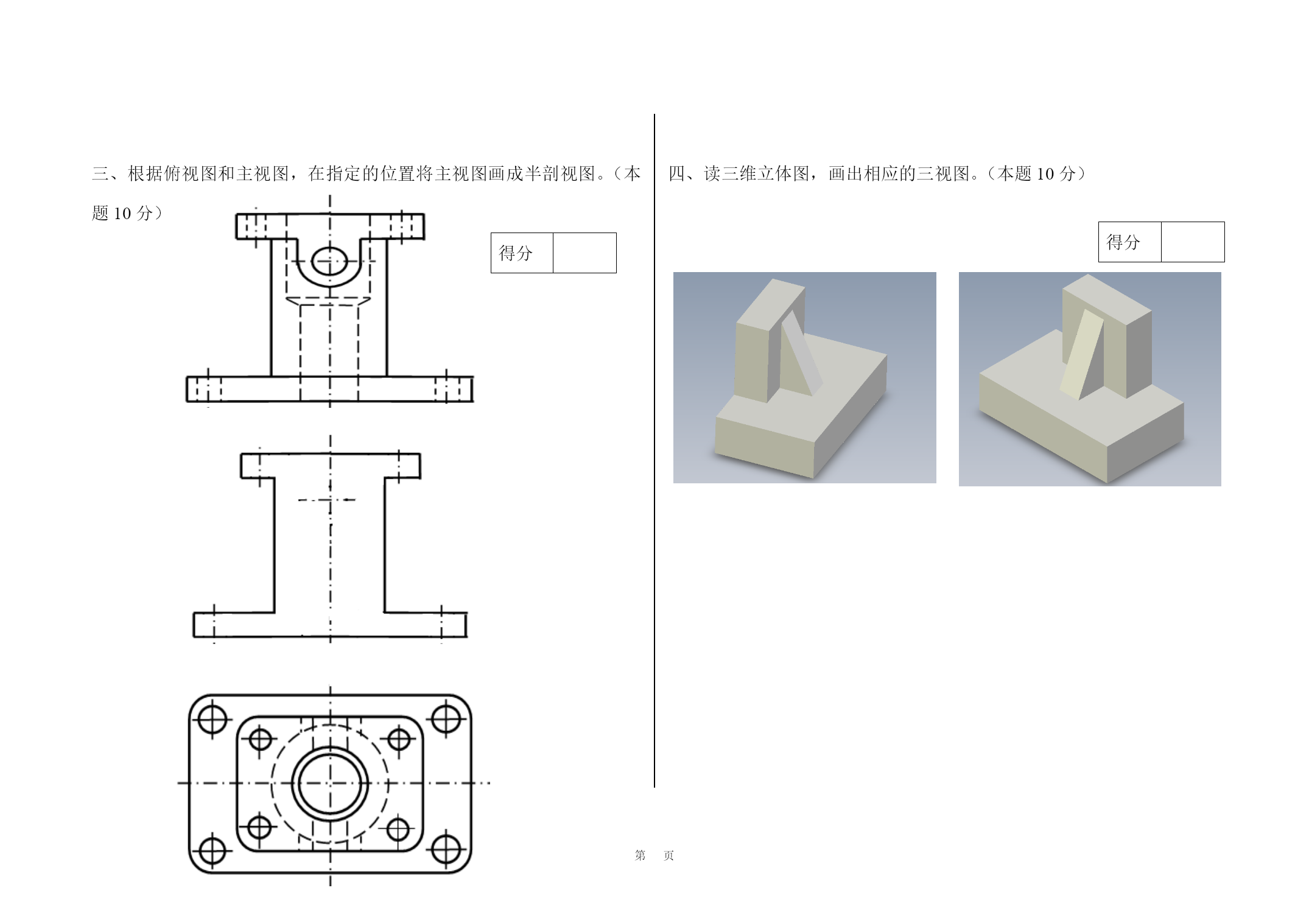

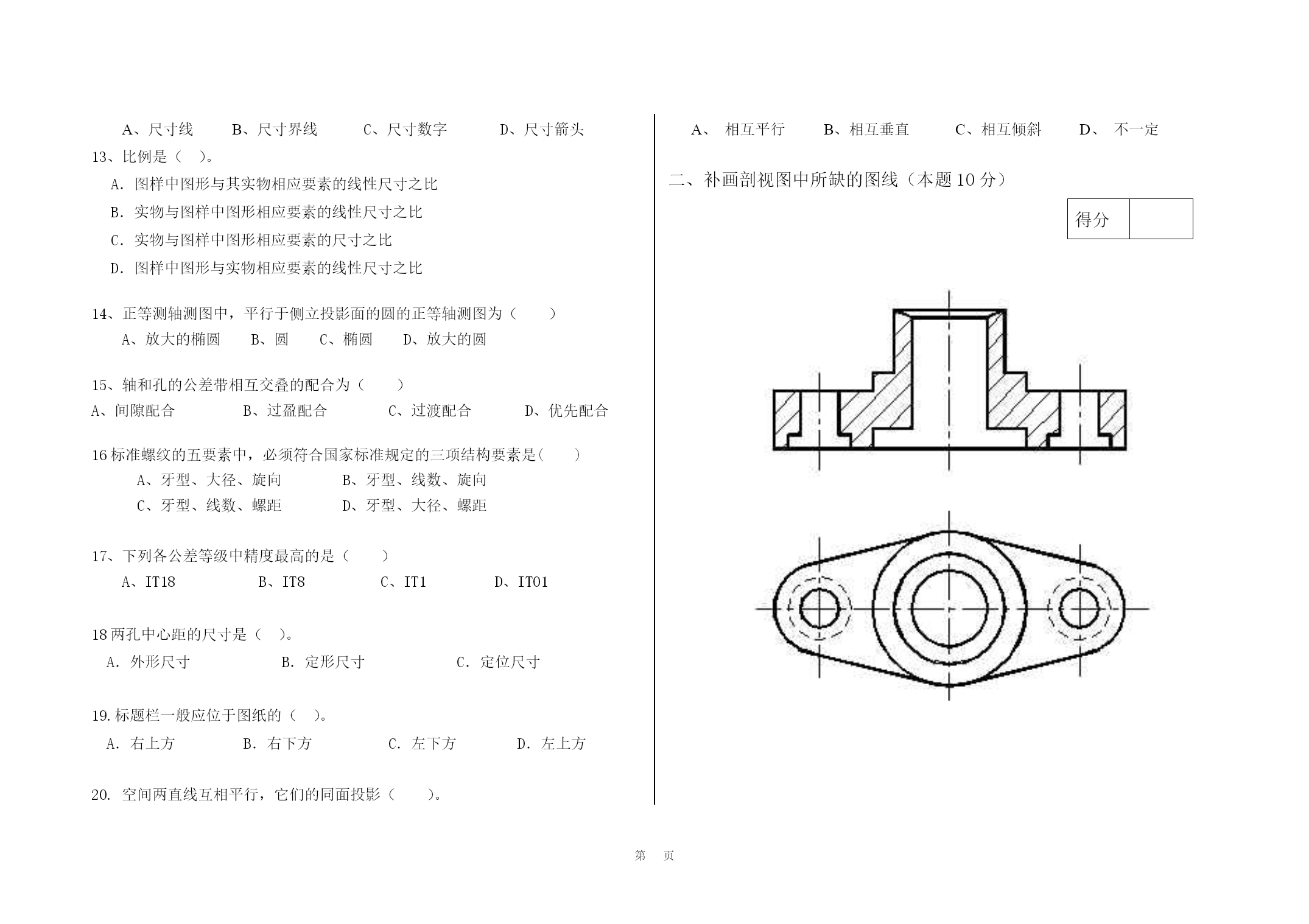

PAGE第页呼市汽车工程职业技术学院《机械制图》中专期末试题(A)（2010学年第一学期）审卷人：________时间：90分钟班级_______姓名________题号一二三四五六七总分评卷人评分一、选择题（每题2分，共40分）1、绘制物体不可见轮廓线，所用的图线名称是（）。A．细实线B．虚线C．点划线D．双点划线2、国标(GB/T14691-1993)规定，技术图样上的汉字应采用的字体是()A、宋体B、黑体C、长仿宋体D、楷体3、在机械图样中，断裂处的边界线、视图与剖视图的分界线是以何种线型表示()A、双点画线B、波浪线C、细实线D、虚线4、已知空间点A（20，45，18）、点B（18，20，12），则点B位于点A的（）A、右方、后方、下方B、右方、前方、下方C、左方、后方、上方D、左方、前方、上方5、点A的坐标为（30，0，0），则空间点A一定在（）上。A．Z轴B．Y轴C．X轴D．原点6、画单个齿轮的分度圆时以何线型表示（）A、粗实线B、细实线C、点画线D、虚线7、用5:1的比例画机件,若图纸上该机件长30㎜,则该机件实际长度为（）。A．5㎜B．30㎜C．6㎜D．150㎜8、下图中移出剖面画法正确的是（）9、.圆锥台高40㎜，上底圆半径10㎜，下底圆半径20㎜，该圆锥台锥度为（）。A．1：4B．4：1C．1：2D．10：4010、成套图纸必须绘制（）。A、图号B、目录C、索引总目录D、时间11、有一直齿圆柱齿轮，模数为2，齿数为30，那么该齿轮的齿根圆直径为（）。A、60mmB、56mmC、55mmD、64mm12、标注圆的直径尺寸时，一般（）应通过圆心，尺寸箭头指到圆弧上。A、尺寸线B、尺寸界线C、尺寸数字D、尺寸箭头13、比例是（）。A．图样中图形与其实物相应要素的线性尺寸之比B．实物与图样中图形相应要素的线性尺寸之比C．实物与图样中图形相应要素的尺寸之比D．图样中图形与实物相应要素的线性尺寸之比14、正等测轴测图中，平行于侧立投影面的圆的正等轴测图为（）A、放大的椭圆B、圆C、椭圆D、放大的圆15、轴和孔的公差带相互交叠的配合为（）A、间隙配合B、过盈配合C、过渡配合D、优先配合16标准螺纹的五要素中，必须符合国家标准规定的三项结构要素是()A、牙型、大径、旋向B、牙型、线数、旋向C、牙型、线数、螺距D、牙型、大径、螺距17、下列各公差等级中精度最高的是（）A、IT18B、IT8C、IT1D、IT0118两孔中心距的尺寸是（）。A．外形尺寸B．定形尺寸C．定位尺寸19.标题栏一般应位于图纸的（）。A．右上方B．右下方C．左下方D．左上方20.空间两直线互相平行，它们的同面投影（）。A、相互平行B、相互垂直C、相互倾斜D、不一定二、补画剖视图中所缺的图线（本题10分）得分得分三、根据俯视图和主视图，在指定的位置将主视图画成半剖视图。（本题10分）得分四、读三维立体图，画出相应的三视图。（本题10分）五、标注尺寸（尺寸数值从图中按1：1量取，取整数）。（本题10分）得分六、读零件图，并回答下列问题（20分）得分1、该零件总长的公差值是。2、该零件4个Ø11通孔的定位尺寸是和。3、零件中螺纹M8是螺纹，8是，旋向。4、Ø80H7尺寸中，Ø80是，H表示，7表示。5、表面粗糙度的意义是。
