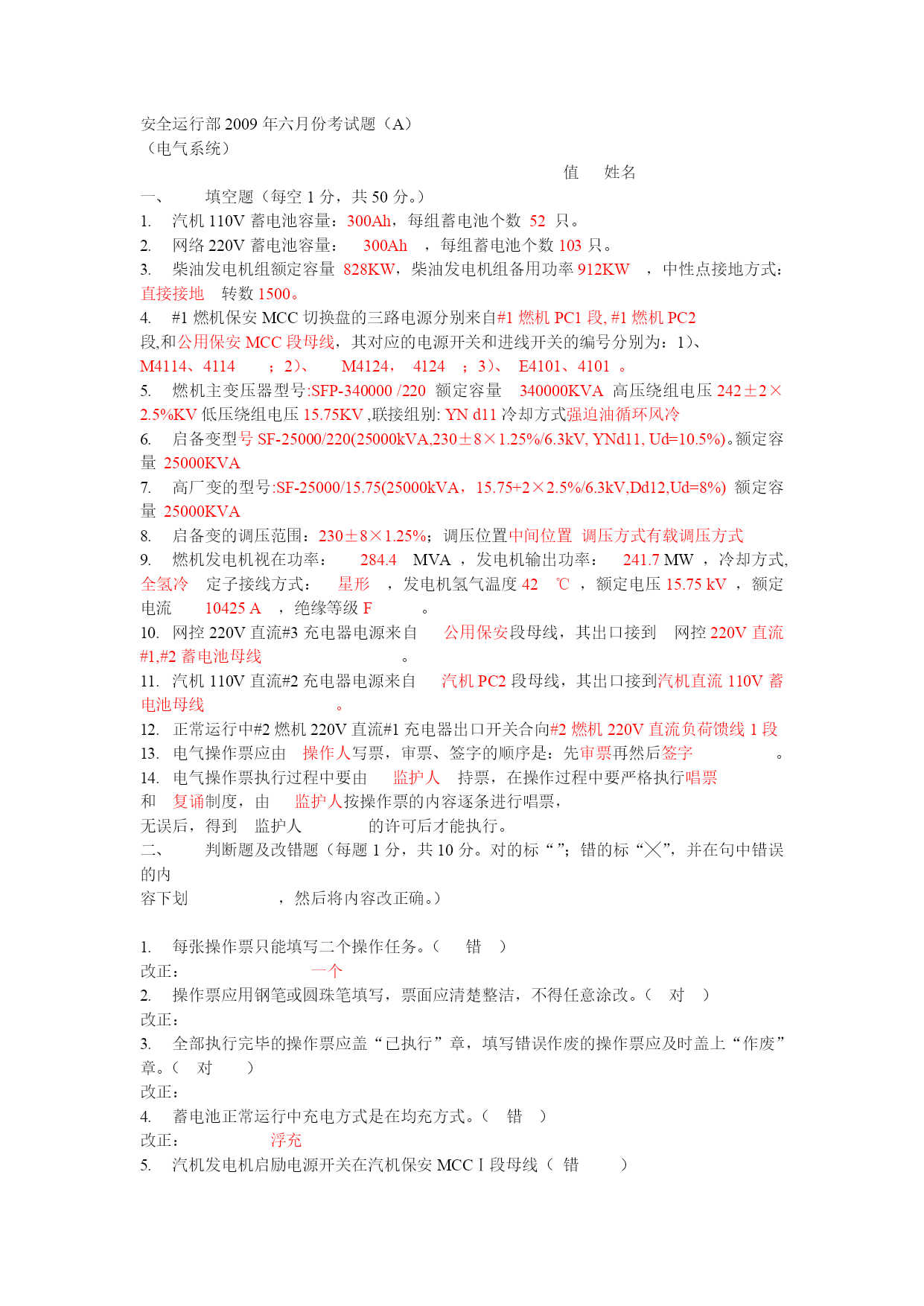

安全运行部2009年六月份考试题（A）（电气系统）值姓名一、填空题（每空1分，共50分。）1.汽机110V蓄电池容量：300Ah，每组蓄电池个数52只。2.网络220V蓄电池容量：300Ah，每组蓄电池个数103只。3.柴油发电机组额定容量828KW，柴油发电机组备用功率912KW，中性点接地方式：直接接地转数1500。4.#1燃机保安MCC切换盘的三路电源分别来自#1燃机PC1段,#1燃机PC2段,和公用保安MCC段母线，其对应的电源开关和进线开关的编号分别为：1）、M4114、4114；2）、M4124，4124；3）、E4101、4101。5.燃机主变压器型号:SFP-340000/220额定容量340000KVA高压绕组电压242±2×2.5%KV低压绕组电压15.75KV,联接组别:YNd11冷却方式强迫油循环风冷6.启备变型号SF-25000/220(25000kVA,230±8×1.25%/6.3kV,YNd11,Ud=10.5%)。额定容量25000KVA7.高厂变的型号:SF-25000/15.75(25000kVA，15.75+2×2.5%/6.3kV,Dd12,Ud=8%)额定容量25000KVA8.启备变的调压范围：230±8×1.25%；调压位置中间位置调压方式有载调压方式9.燃机发电机视在功率：284.4MVA，发电机输出功率：241.7MW，冷却方式,全氢冷定子接线方式：星形，发电机氢气温度42℃，额定电压15.75kV，额定电流10425A，绝缘等级F。10.网控220V直流#3充电器电源来自公用保安段母线，其出口接到网控220V直流#1,#2蓄电池母线。11.汽机110V直流#2充电器电源来自汽机PC2段母线，其出口接到汽机直流110V蓄电池母线。12.正常运行中#2燃机220V直流#1充电器出口开关合向#2燃机220V直流负荷馈线1段13.电气操作票应由操作人写票，审票、签字的顺序是：先审票再然后签字。14.电气操作票执行过程中要由监护人持票，在操作过程中要严格执行唱票和复诵制度，由监护人按操作票的内容逐条进行唱票，无误后，得到监护人的许可后才能执行。二、判断题及改错题（每题1分，共10分。对的标“”；错的标“╳”，并在句中错误的内容下划，然后将内容改正确。）1.每张操作票只能填写二个操作任务。（错）改正：一个2.操作票应用钢笔或圆珠笔填写，票面应清楚整洁，不得任意涂改。（对）改正：3.全部执行完毕的操作票应盖“已执行”章，填写错误作废的操作票应及时盖上“作废”章。（对）改正：4.蓄电池正常运行中充电方式是在均充方式。（错）改正：浮充5.汽机发电机启励电源开关在汽机保安MCCⅠ段母线（错）改正：汽机MCC6.汽发电机额定氢气压力0.3Mpa，燃机发电机额定氢气压力0.31MPA。（对）改正：7.正常运行中汽机220V直流#2充电器出口开关合向#2蓄电池。（错）改正：汽机220V直流2段馈线8.网控220V直流#3充电器出口开关可同时给#1、#2网控蓄电池充电。（错）改正：只能给一路网控蓄电池充电9.操作票上不使用双重名称和专用术语算作不合格票。（对）改正：10.对装设或拆除接地线未写明编号或漏写编号应统计为不合格票。（对）改正：三、简答题（共15分。其中标主值、副值题、巡检题的为对应岗位做，未标的为公共题。）巡检答题：1.低厂变正常运行中就地的的内容有哪些？（3分）2.#1燃机380V母线测绝缘，要将哪些设备从母线上断开？为什么？（3分）3.燃机运行中，励磁间检查哪些内容？（4分）4.拆下6KV开关后柜下柜门前要检查确认并满足哪些条件？（5分）主值、副值答题：5.6KV母线的PT开关柜内有哪几个二次小开关？其作用分别是什么？。（3分）6.写出保安MCC改造后汽机保安MCCⅡ段所带的负荷名称。（3分）7.汽机已冲到3000RPM，到2203开关合闸完成之前，运行人员要在主控室内进行哪些电气操作？（4分）8.上个月的全厂停电，照明MCC母线的电源是如何从柴油发电机送过来的？中间经过了哪些开关？（5分）四、问答题（共25分。）巡检答题：1、写出#3循环水泵开关停电拉试验位的步骤（7分）2、集控楼直流母线室内正常检查的内容有哪些（8分）3、写出#2综合水变及综合水PCⅡ段检修后恢复送电的操作票。（10分）主值、副值答题：1.#1主变低压侧封闭母线检查，运行人员做了哪些安措？（7分）2.写出#2燃机220V直流系统由#3充电器和#1组蓄电池带两段母线运行倒为正常运行方式的操作步骤。（8分）
