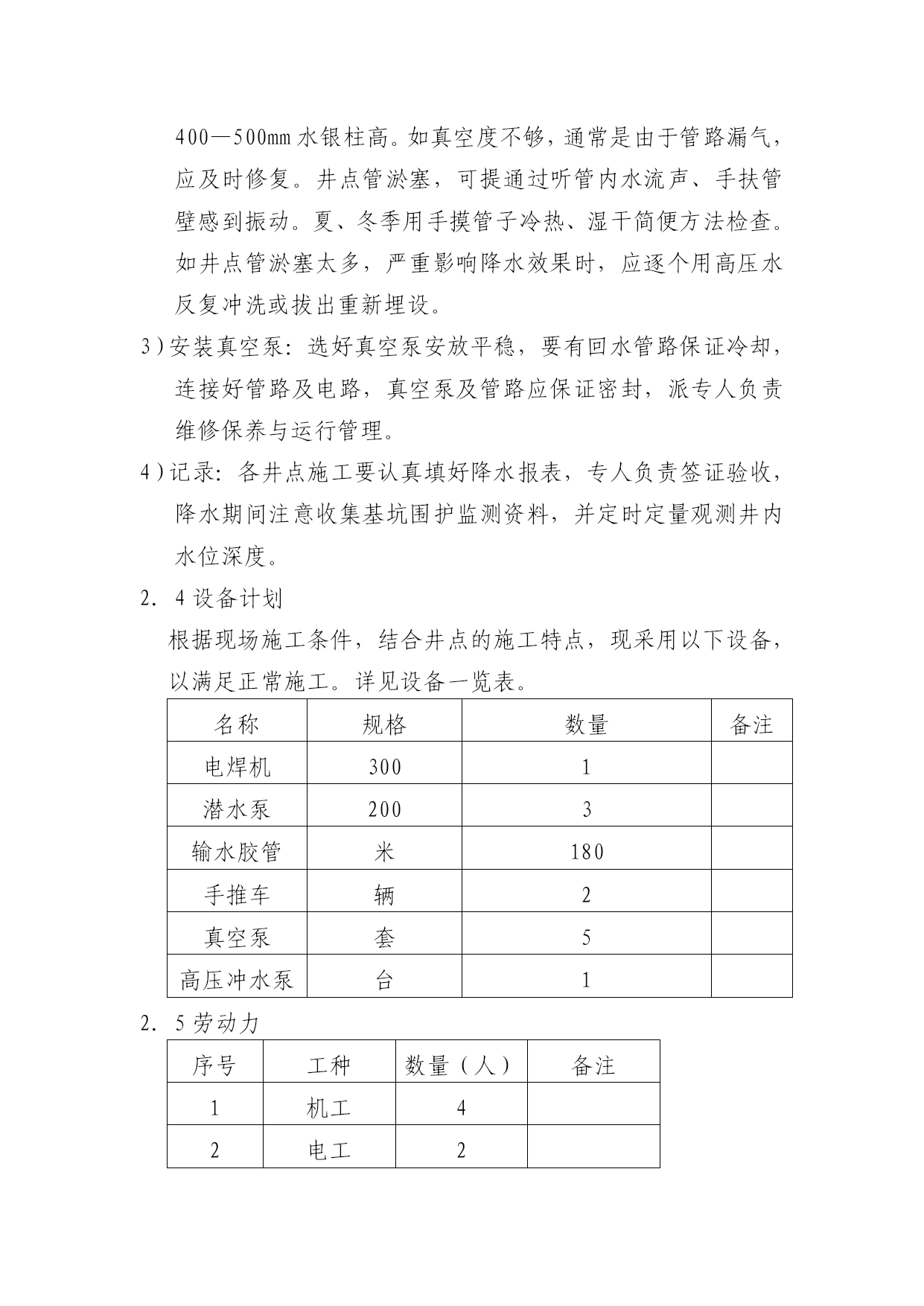

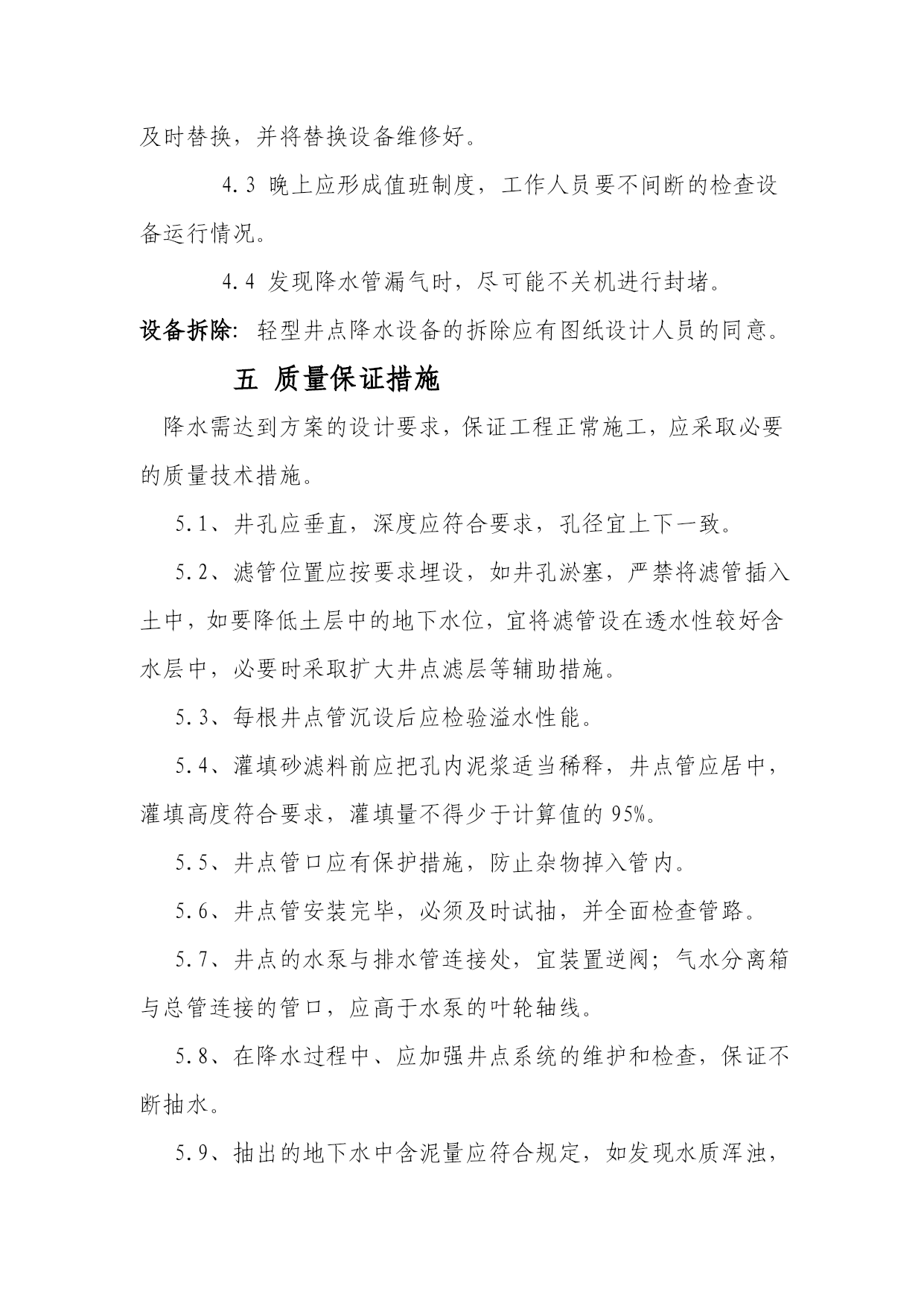

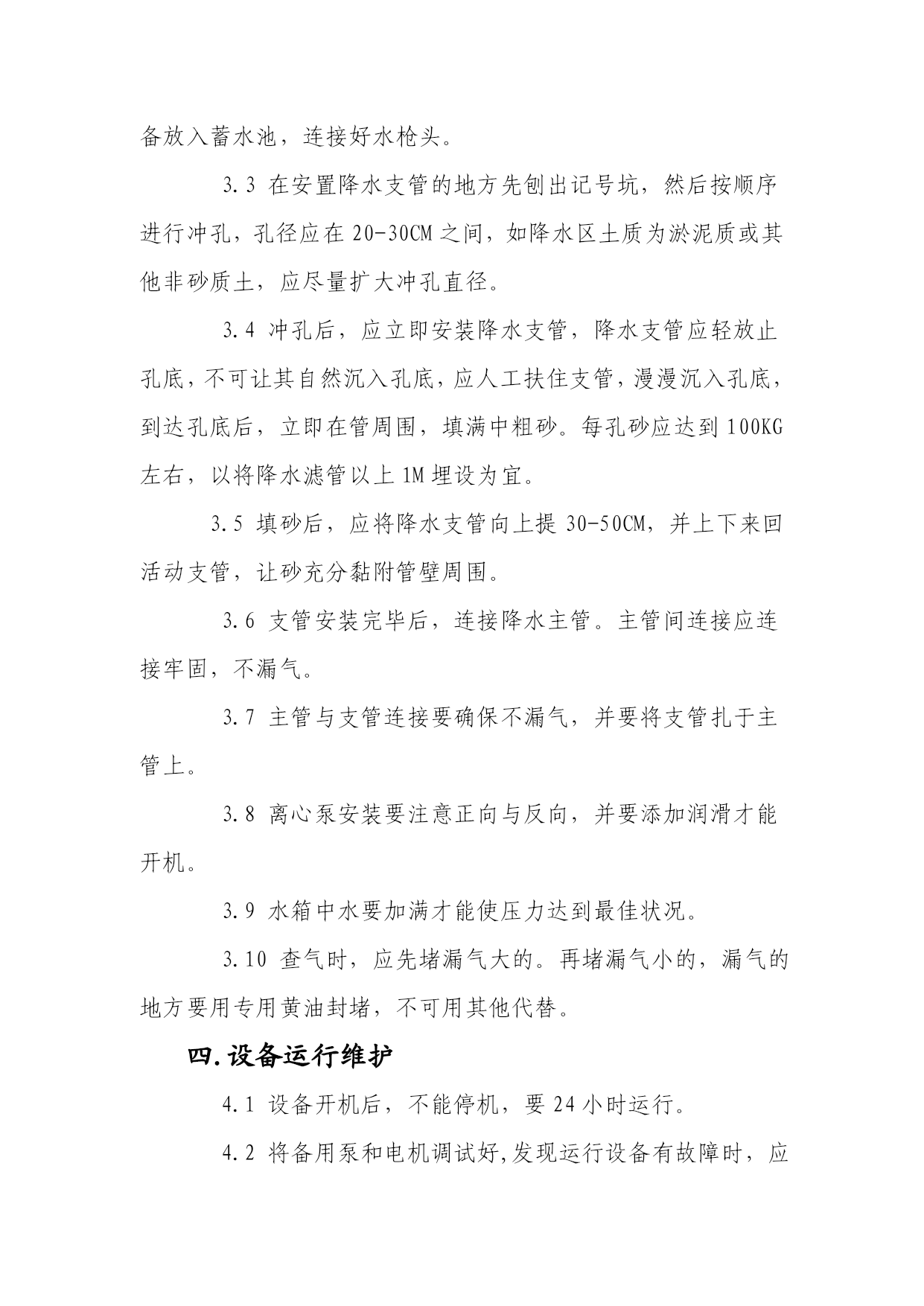

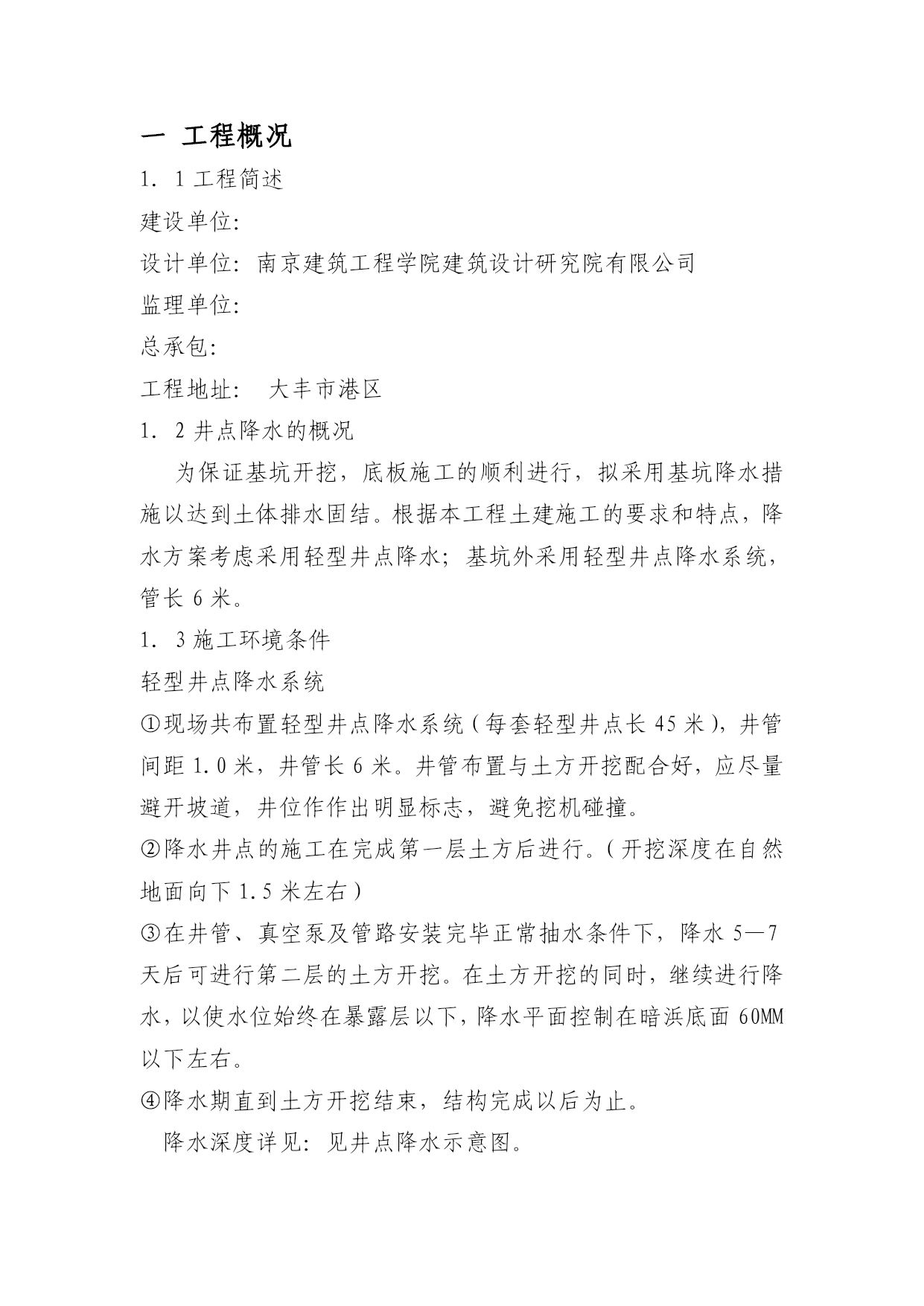

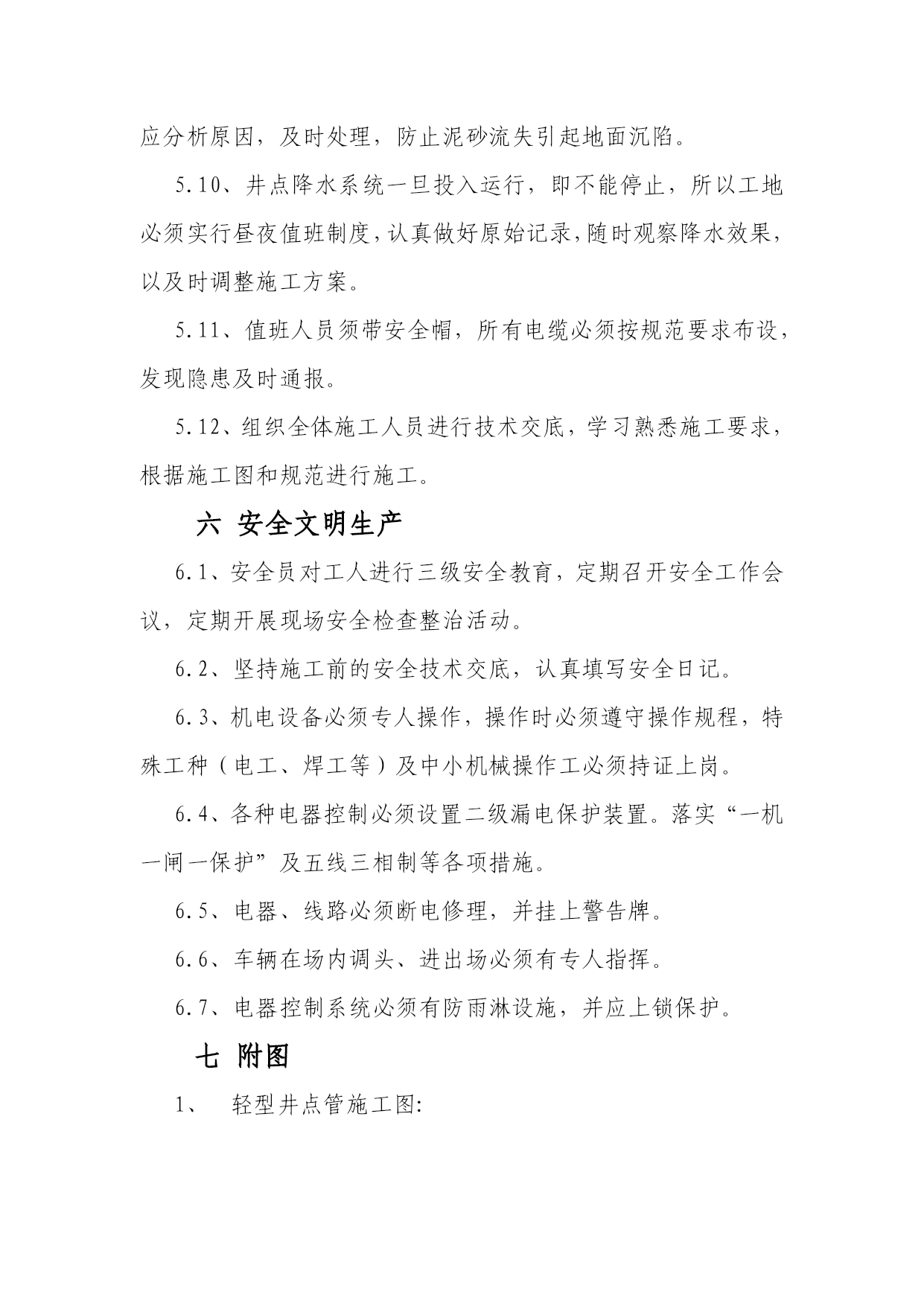

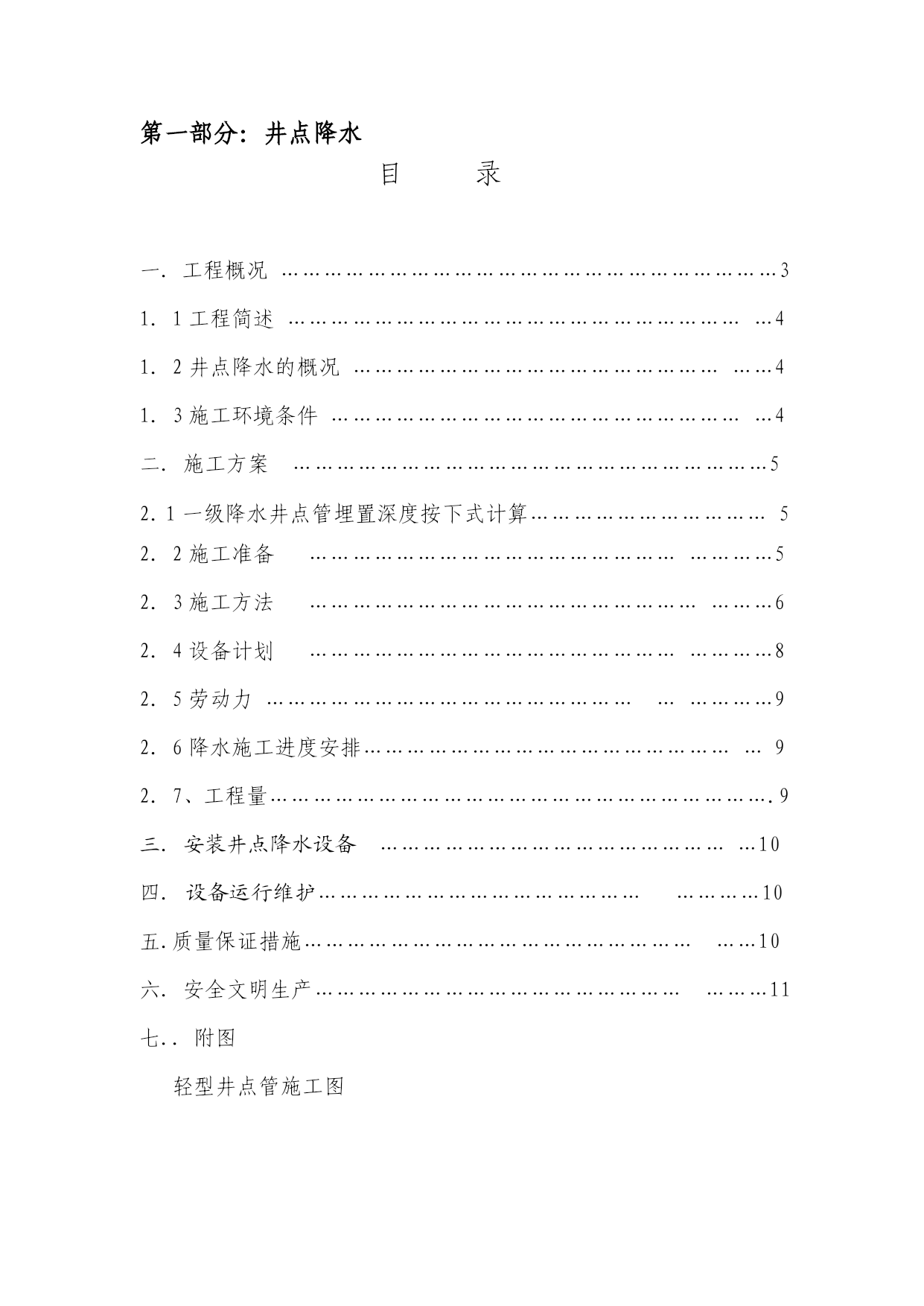

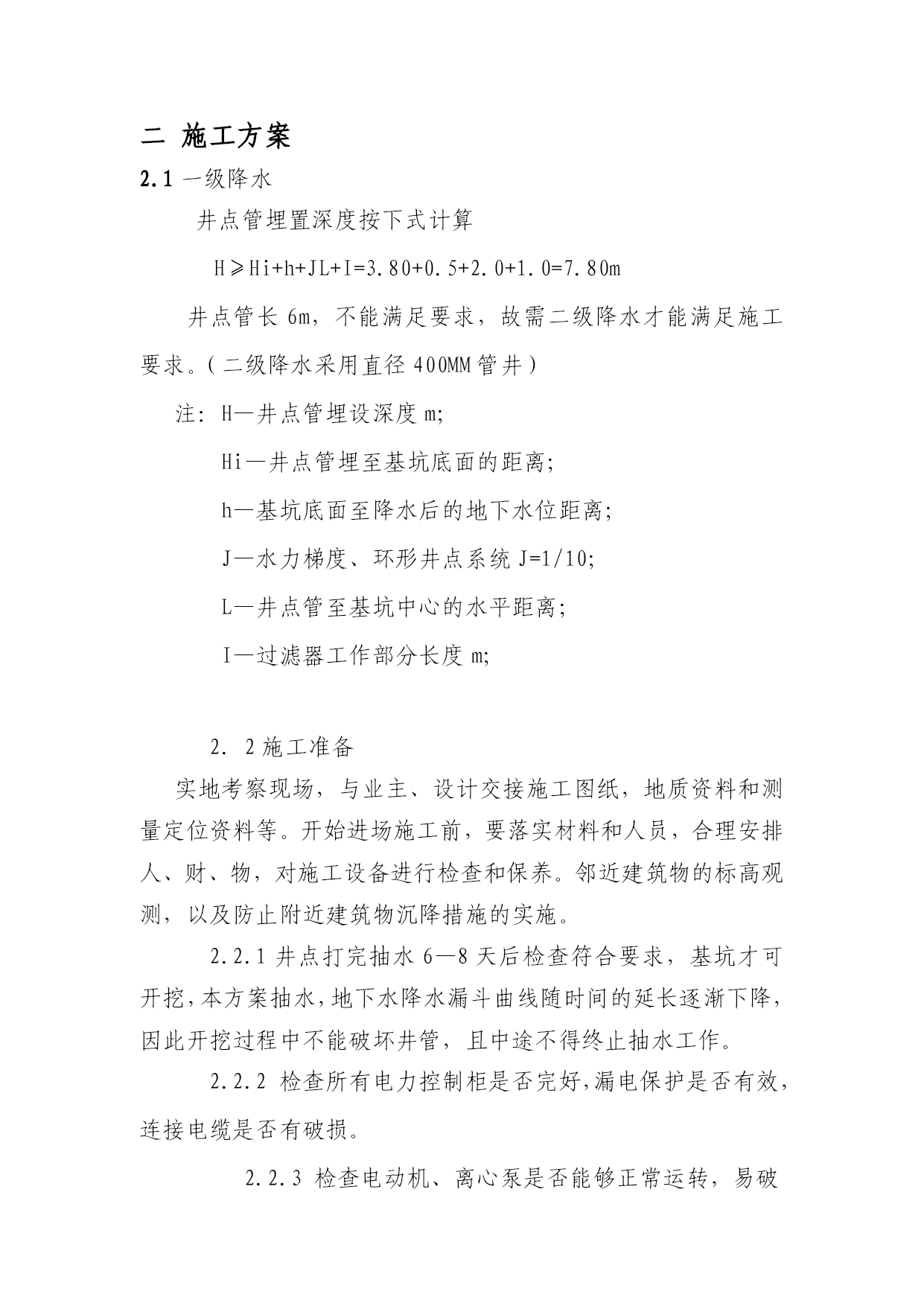

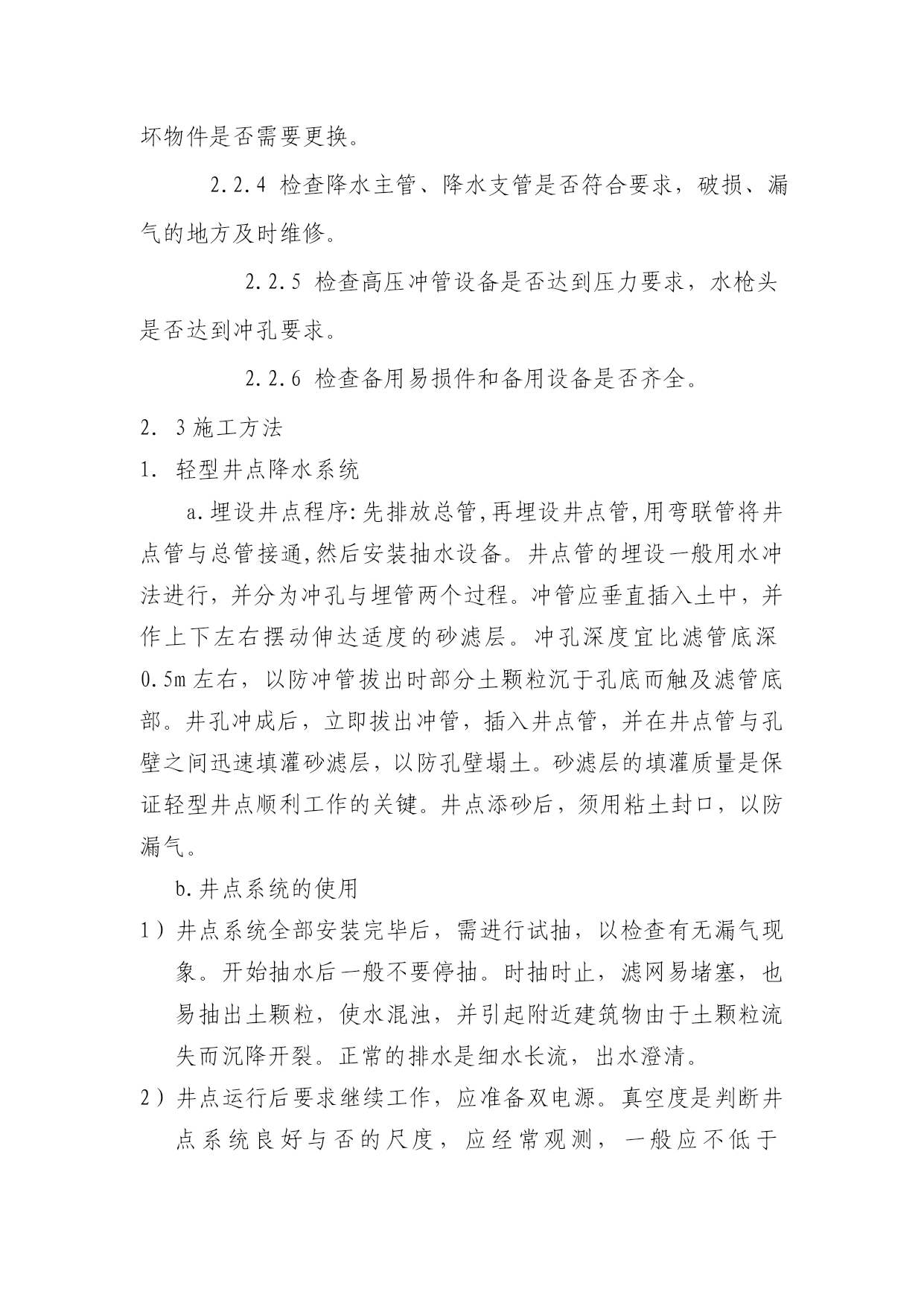

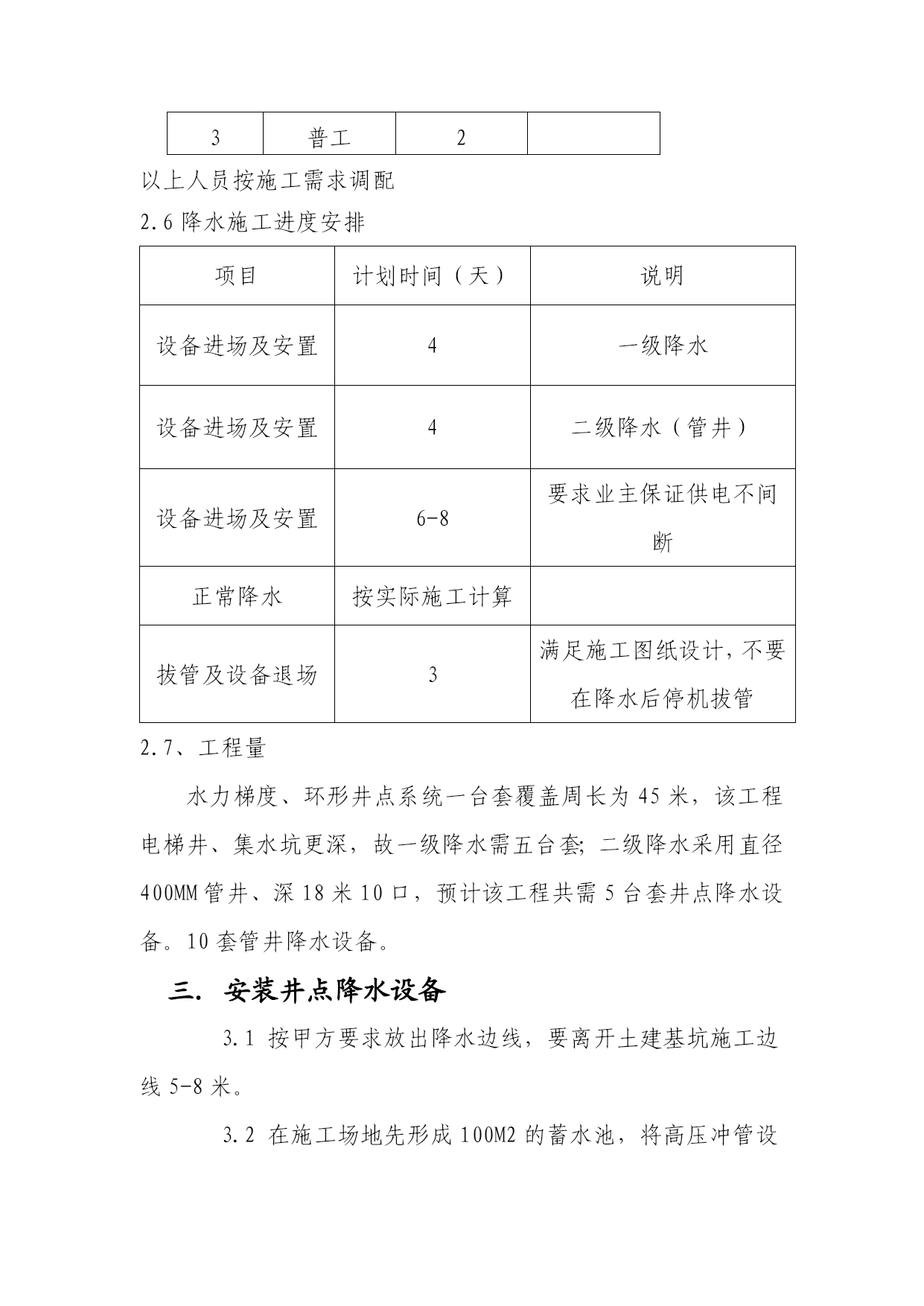

江苏海洋产业研究院基础工程管井结合轻型井点降水施工方案2011年3月10日第一部分：井点降水目录一．工程概况……………………………………………………………31．1工程简述…………………………………………………………41．2井点降水的概况…………………………………………………41．3施工环境条件……………………………………………………4二．施工方案…………………………………………………………52．1一级降水井点管埋置深度按下式计算……………………………52.2施工准备………………………………………………………52．3施工方法………………………………………………………62．4设备计划………………………………………………………82．5劳动力…………………………………………………………92.6降水施工进度安排………………………………………………92.7、工程量…………………………………………………………….9三.安装井点降水设备……………………………………………10四.设备运行维护…………………………………………………10五.质量保证措施……………………………………………………10六．安全文明生产……………………………………………………11七．．附图轻型井点管施工图一工程概况1．1工程简述建设单位：设计单位：南京建筑工程学院建筑设计研究院有限公司监理单位：总承包：工程地址：大丰市港区1．2井点降水的概况为保证基坑开挖，底板施工的顺利进行，拟采用基坑降水措施以达到土体排水固结。根据本工程土建施工的要求和特点，降水方案考虑采用轻型井点降水；基坑外采用轻型井点降水系统，管长6米。1．3施工环境条件轻型井点降水系统①现场共布置轻型井点降水系统（每套轻型井点长45米），井管间距1.0米，井管长6米。井管布置与土方开挖配合好，应尽量避开坡道，井位作作出明显标志，避免挖机碰撞。②降水井点的施工在完成第一层土方后进行。（开挖深度在自然地面向下1.5米左右）③在井管、真空泵及管路安装完毕正常抽水条件下，降水5—7天后可进行第二层的土方开挖。在土方开挖的同时，继续进行降水，以使水位始终在暴露层以下，降水平面控制在暗浜底面60MM以下左右。④降水期直到土方开挖结束，结构完成以后为止。降水深度详见：见井点降水示意图。二施工方案2.1一级降水井点管埋置深度按下式计算H≥Hi+h+JL+I=3.80+0.5+2.0+1.0=7.80m井点管长6m，不能满足要求，故需二级降水才能满足施工要求。（二级降水采用直径400MM管井）注：H—井点管埋设深度m；Hi—井点管埋至基坑底面的距离；h—基坑底面至降水后的地下水位距离；J—水力梯度、环形井点系统J=1/10；L—井点管至基坑中心的水平距离；I—过滤器工作部分长度m；2．2施工准备实地考察现场，与业主、设计交接施工图纸，地质资料和测量定位资料等。开始进场施工前，要落实材料和人员，合理安排人、财、物，对施工设备进行检查和保养。邻近建筑物的标高观测，以及防止附近建筑物沉降措施的实施。2.2.1井点打完抽水6—8天后检查符合要求，基坑才可开挖，本方案抽水，地下水降水漏斗曲线随时间的延长逐渐下降，因此开挖过程中不能破坏井管，且中途不得终止抽水工作。2.2.2检查所有电力控制柜是否完好，漏电保护是否有效，连接电缆是否有破损。2.2.3检查电动机、离心泵是否能够正常运转，易破坏物件是否需要更换。2.2.4检查降水主管、降水支管是否符合要求，破损、漏气的地方及时维修。2.2.5检查高压冲管设备是否达到压力要求，水枪头是否达到冲孔要求。2.2.6检查备用易损件和备用设备是否齐全。2．3施工方法1．轻型井点降水系统a.埋设井点程序:先排放总管,再埋设井点管,用弯联管将井点管与总管接通,然后安装抽水设备。井点管的埋设一般用水冲法进行，并分为冲孔与埋管两个过程。冲管应垂直插入土中，并作上下左右摆动伸达适度的砂滤层。冲孔深度宜比滤管底深0.5m左右，以防冲管拔出时部分土颗粒沉于孔底而触及滤管底部。井孔冲成后，立即拔出冲管，插入井点管，并在井点管与孔壁之间迅速填灌砂滤层，以防孔壁塌土。砂滤层的填灌质量是保证轻型井点顺利工作的关键。井点添砂后，须用粘土封口，以防漏气。b.井点系统的使用1）井点系统全部安装完毕后，需进行试抽，以检查有无漏气现象。开始抽水后一般不要停抽。时抽时止，滤网易堵塞，也易抽出土颗粒，使水混浊，并引起附近建筑物由于土颗粒流失而沉降开裂。正常的排水是细水长流，出水澄清。2）井点运行后要求继续工作，应准备双电源。真空度是判断井点系统良好与否的尺度，应经常观测，一般应不
