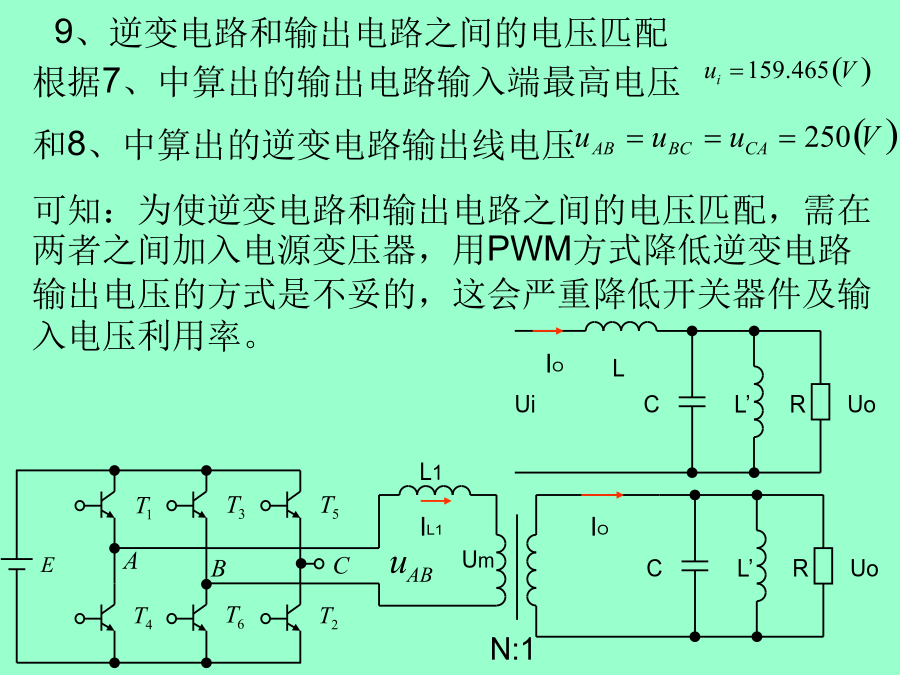

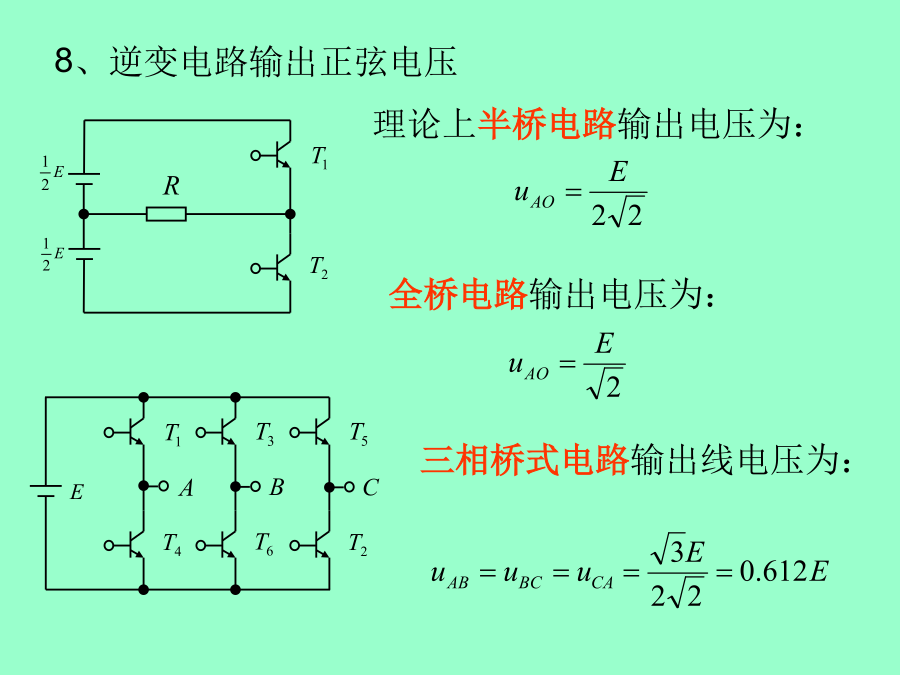

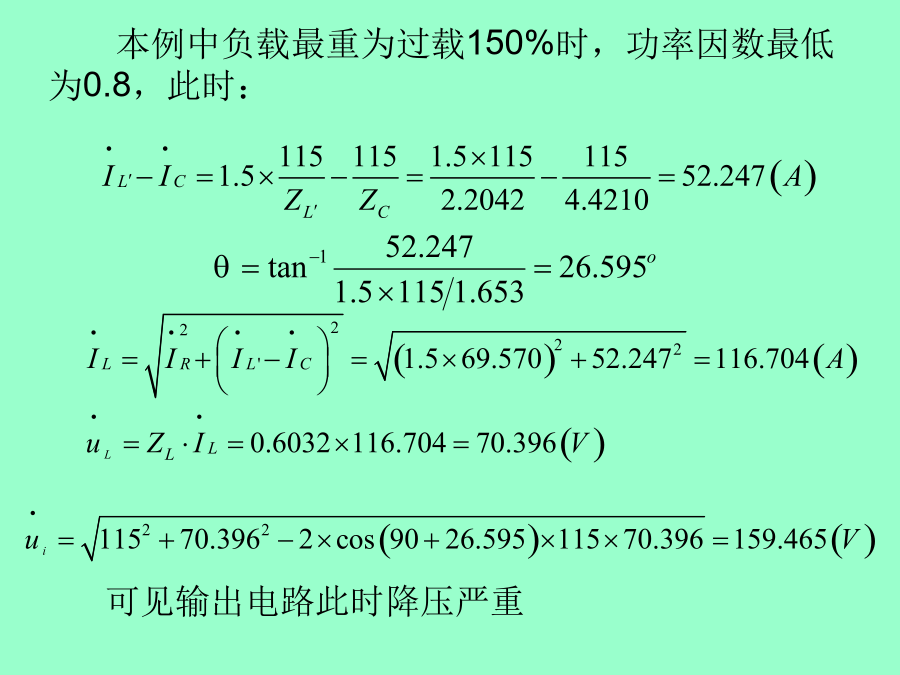

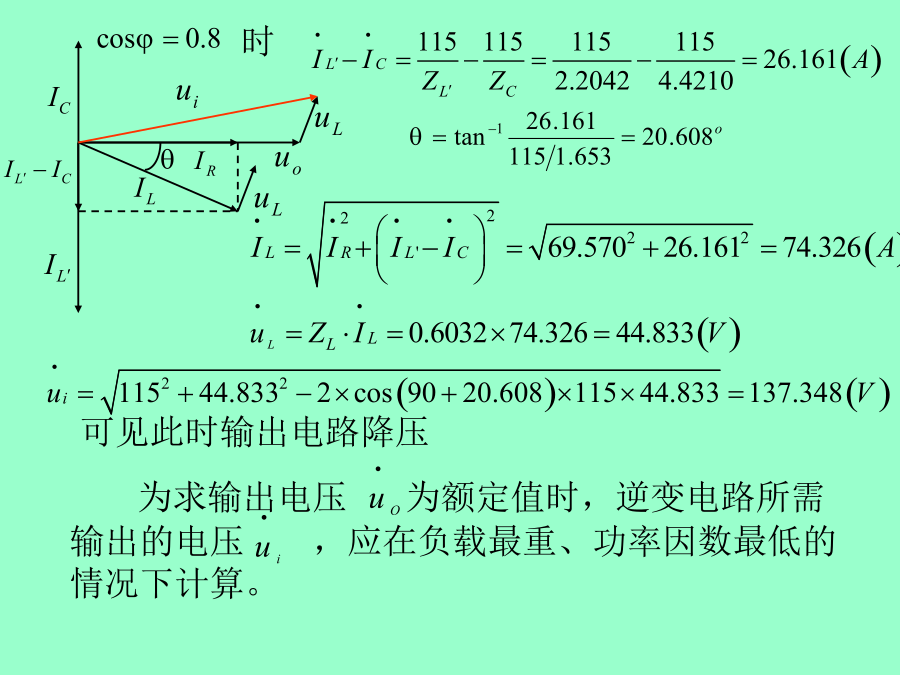

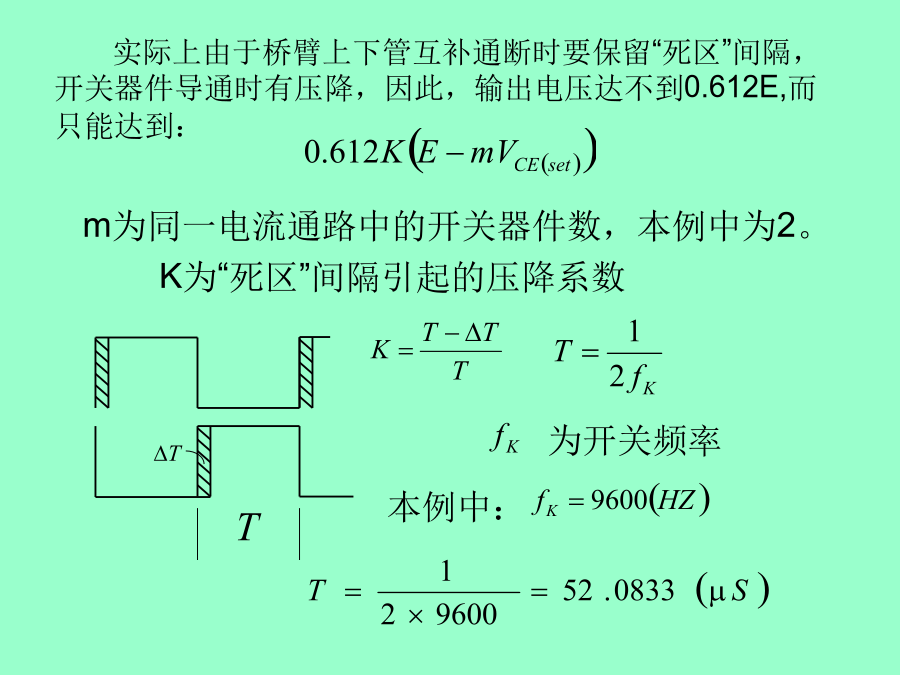

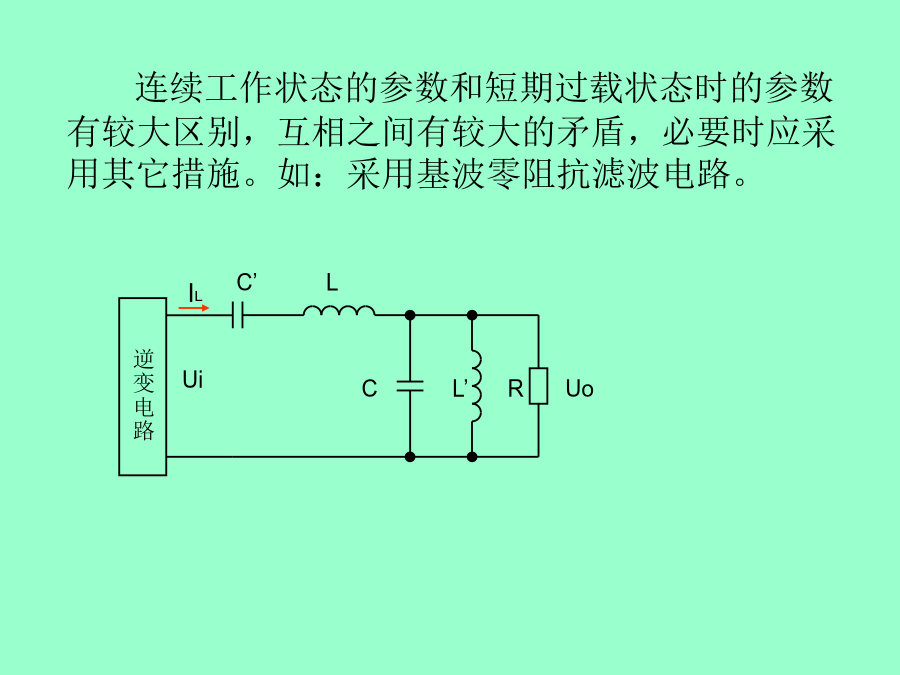

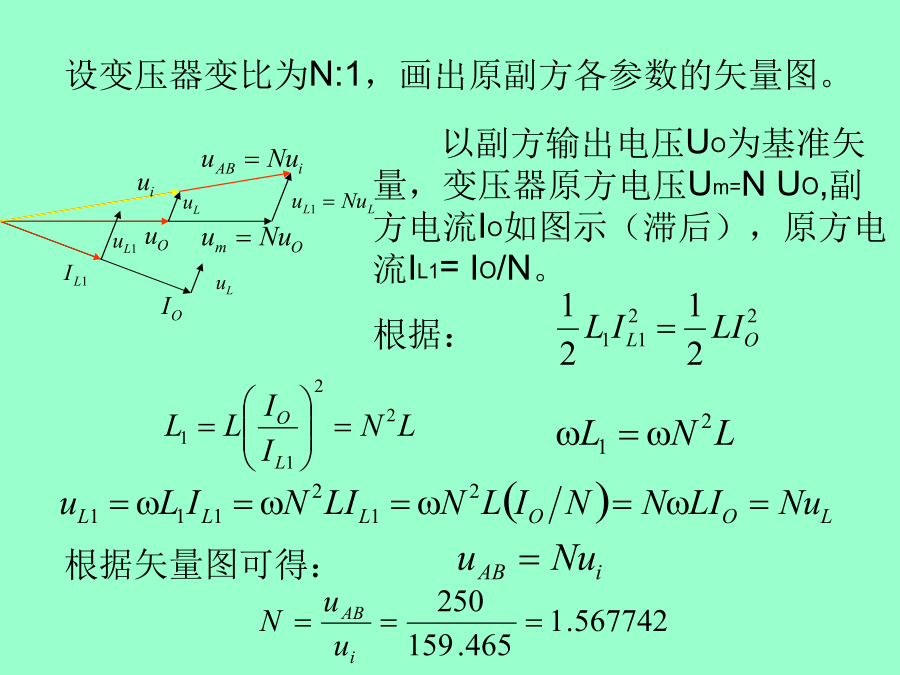

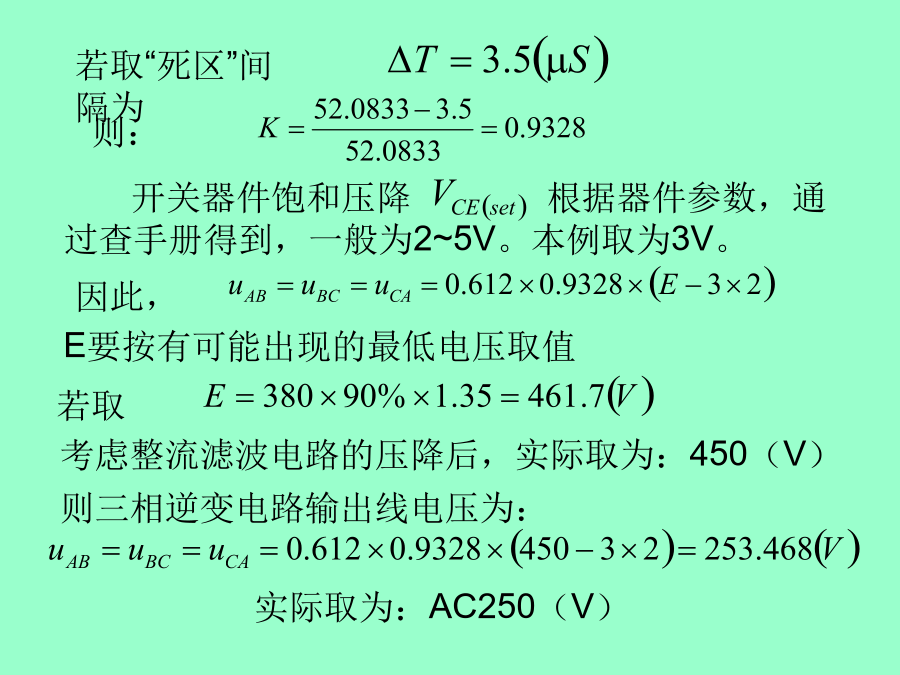

7、逆变电路输出电压（滤波电路输入端电压，无变压器）额定负载时本例中负载最重为过载150%时，功率因数最低为0.8，此时：连续工作状态的参数和短期过载状态时的参数有较大区别，互相之间有较大的矛盾，必要时应采用其它措施。如：采用基波零阻抗滤波电路。8、逆变电路输出正弦电压实际上由于桥臂上下管互补通断时要保留“死区”间隔，开关器件导通时有压降，因此，输出电压达不到0.612E,而只能达到：若取“死区”间隔为9、逆变电路和输出电路之间的电压匹配设变压器变比为N:1，画出原副方各参数的矢量图。以上为理想变压器，由于实际变压器有内阻，需要激磁等原因，变比N和原方电流应略作调整。如：L1
