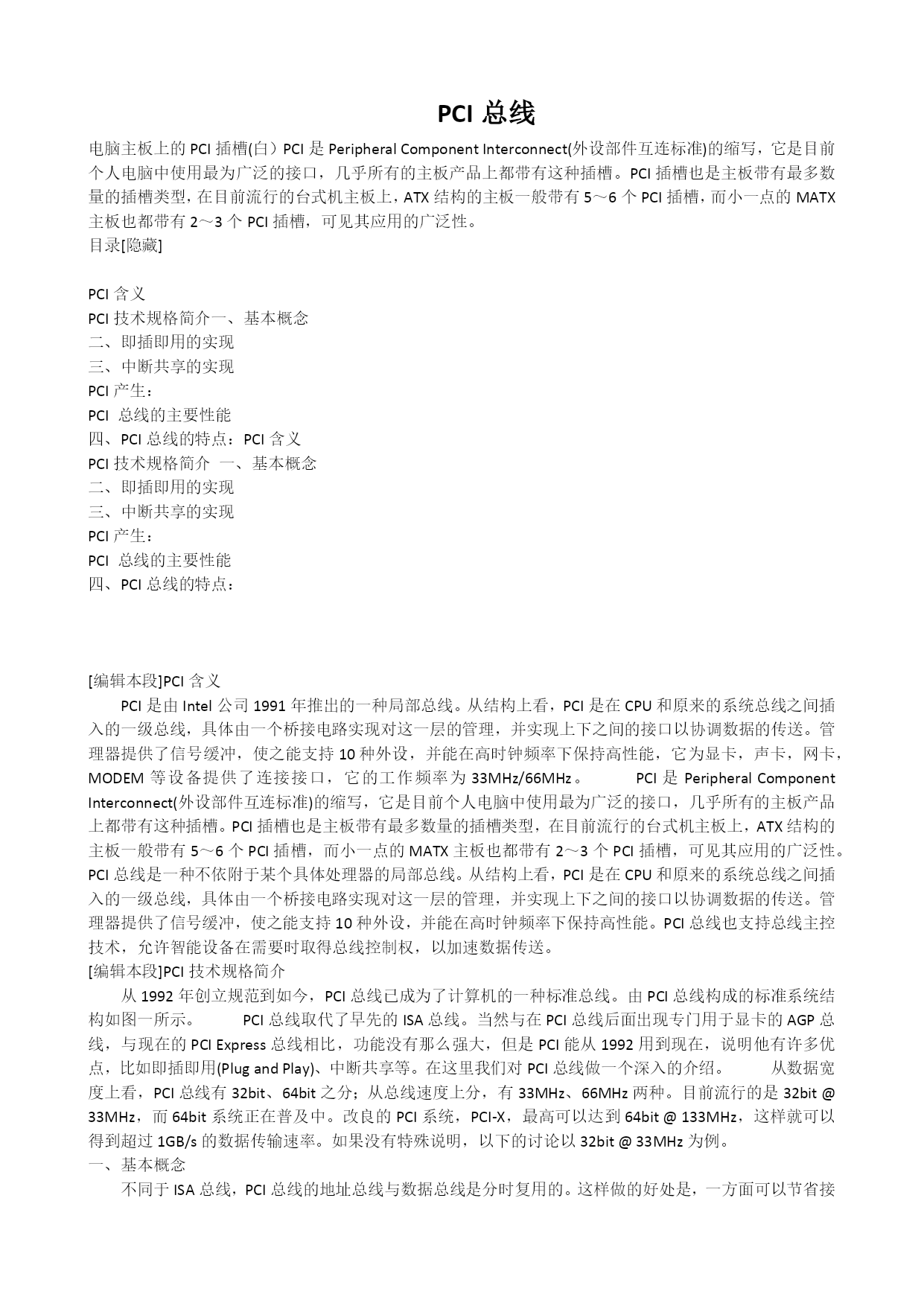

PCI总线电脑主板上的PCI插槽(白）PCI是PeripheralComponentInterconnect(外设部件互连标准)的缩写，它是目前个人电脑中使用最为广泛的接口，几乎所有的主板产品上都带有这种插槽。PCI插槽也是主板带有最多数量的插槽类型，在目前流行的台式机主板上，ATX结构的主板一般带有5～6个PCI插槽，而小一点的MATX主板也都带有2～3个PCI插槽，可见其应用的广泛性。目录[隐藏]PCI含义PCI技术规格简介一、基本概念二、即插即用的实现三、中断共享的实现PCI产生：PCI总线的主要性能四、PCI总线的特点：PCI含义PCI技术规格简介一、基本概念二、即插即用的实现三、中断共享的实现PCI产生：PCI总线的主要性能四、PCI总线的特点：[编辑本段]PCI含义PCI是由Intel公司1991年推出的一种局部总线。从结构上看，PCI是在CPU和原来的系统总线之间插入的一级总线，具体由一个桥接电路实现对这一层的管理，并实现上下之间的接口以协调数据的传送。管理器提供了信号缓冲，使之能支持10种外设，并能在高时钟频率下保持高性能，它为显卡，声卡，网卡，MODEM等设备提供了连接接口，它的工作频率为33MHz/66MHz。PCI是PeripheralComponentInterconnect(外设部件互连标准)的缩写，它是目前个人电脑中使用最为广泛的接口，几乎所有的主板产品上都带有这种插槽。PCI插槽也是主板带有最多数量的插槽类型，在目前流行的台式机主板上，ATX结构的主板一般带有5～6个PCI插槽，而小一点的MATX主板也都带有2～3个PCI插槽，可见其应用的广泛性。PCI总线是一种不依附于某个具体处理器的局部总线。从结构上看，PCI是在CPU和原来的系统总线之间插入的一级总线，具体由一个桥接电路实现对这一层的管理，并实现上下之间的接口以协调数据的传送。管理器提供了信号缓冲，使之能支持10种外设，并能在高时钟频率下保持高性能。PCI总线也支持总线主控技术，允许智能设备在需要时取得总线控制权，以加速数据传送。[编辑本段]PCI技术规格简介从1992年创立规范到如今，PCI总线已成为了计算机的一种标准总线。由PCI总线构成的标准系统结构如图一所示。PCI总线取代了早先的ISA总线。当然与在PCI总线后面出现专门用于显卡的AGP总线，与现在的PCIExpress总线相比，功能没有那么强大，但是PCI能从1992用到现在，说明他有许多优点，比如即插即用(PlugandPlay)、中断共享等。在这里我们对PCI总线做一个深入的介绍。从数据宽度上看，PCI总线有32bit、64bit之分；从总线速度上分，有33MHz、66MHz两种。目前流行的是32bit@33MHz，而64bit系统正在普及中。改良的PCI系统，PCI-X，最高可以达到64bit@133MHz，这样就可以得到超过1GB/s的数据传输速率。如果没有特殊说明，以下的讨论以32bit@33MHz为例。一、基本概念不同于ISA总线，PCI总线的地址总线与数据总线是分时复用的。这样做的好处是，一方面可以节省接插件的管脚数，另一方面便于实现突发数据传输。在做数据传输时，由一个PCI设备做发起者(主控，Initiator或Master)，而另一个PCI设备做目标(从设备，Target或Slave)。总线上的所有时序的产生与控制，都由Master来发起。PCI总线在同一时刻只能供一对设备完成传输，这就要求有一个仲裁机构(Arbiter)，来决定在谁有权力拿到总线的主控权。当PCI总线进行操作时，发起者(Master)先置REQ#，当得到仲裁器(Arbiter)的许可时(GNT#)，会将FRAME#置低，并在AD总线上放置Slave地址，同时C/BE#放置命令信号，说明接下来的传输类型。所有PCI总线上设备都需对此地址译码，被选中的设备要置DEVSEL#以声明自己被选中。然后当IRDY#与TRDY#都置低时，可以传输数据。当Master数据传输结束前，将FRAME#置高以标明只剩最后一组数据要传输，并在传完数据后放开IRDY#以释放总线控制权。这里我们可以看出，PCI总线的传输是很高效的，发出一组地址后，理想状态下可以连续发数据，峰值速率为132MB/s。实际上，目前流行的33M@32bit北桥芯片一般可以做到100MB/s的连续传输。二、即插即用的实现所谓即插即用，是指当板卡插入系统时，系统会自动对板卡所需资源进行分配，如基地址、中断号等，并自动寻找相应的驱动程序。而不象旧的ISA板卡，需要进行复杂的手动配置。实际的实现远比说起来要复杂。在PCI板卡中，有一组寄存器，叫"配置空间"(ConfigurationSpace)，
