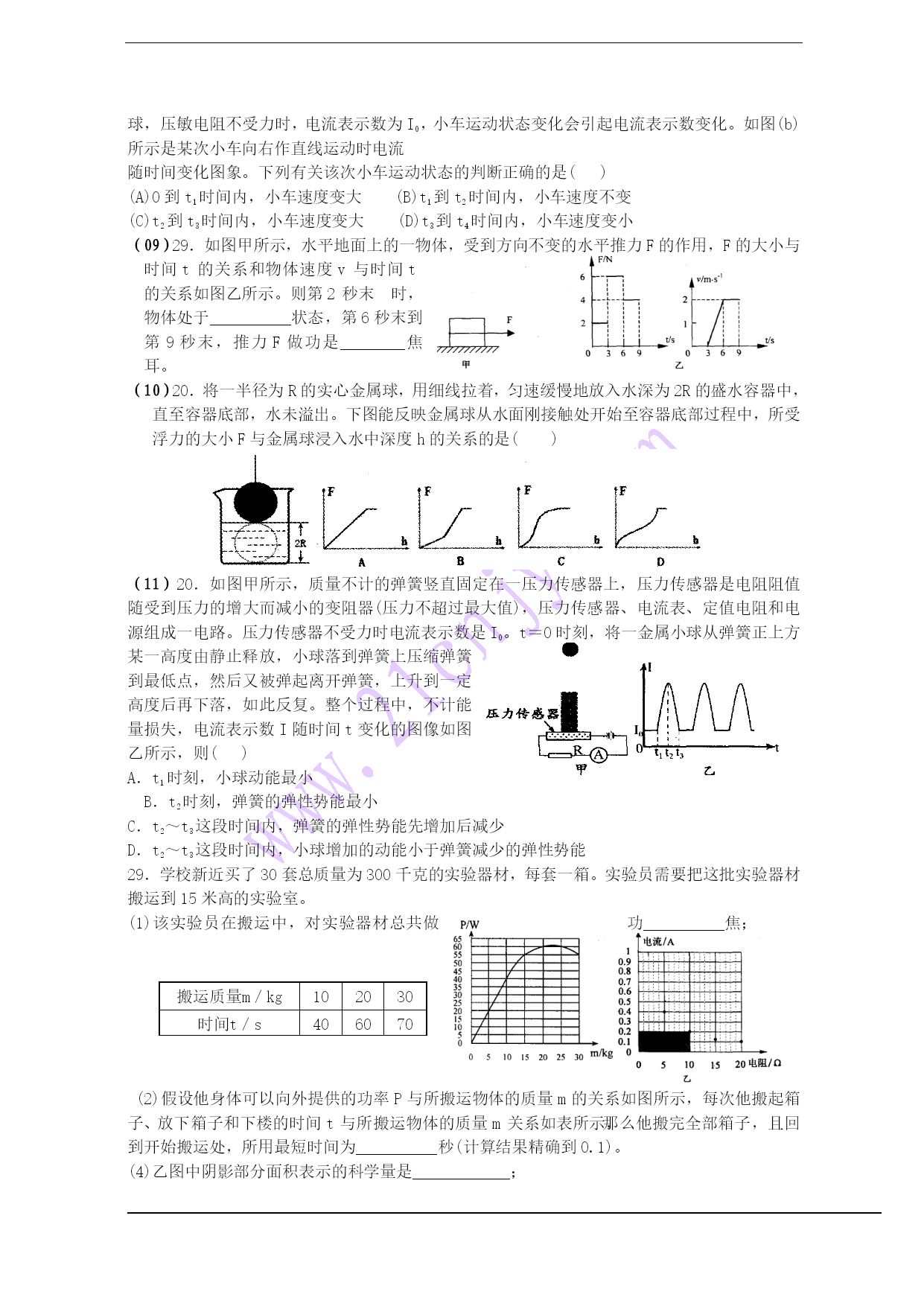

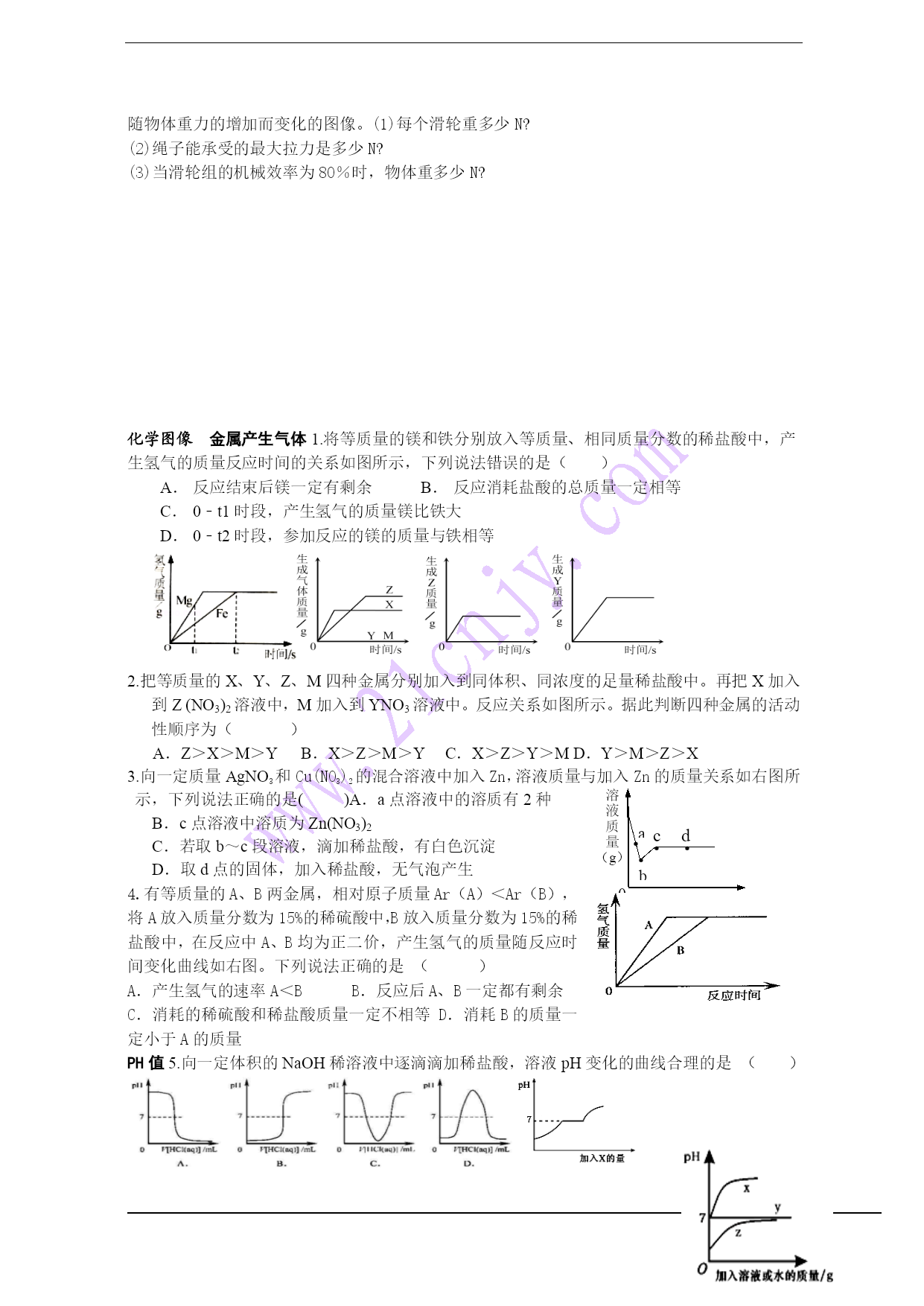

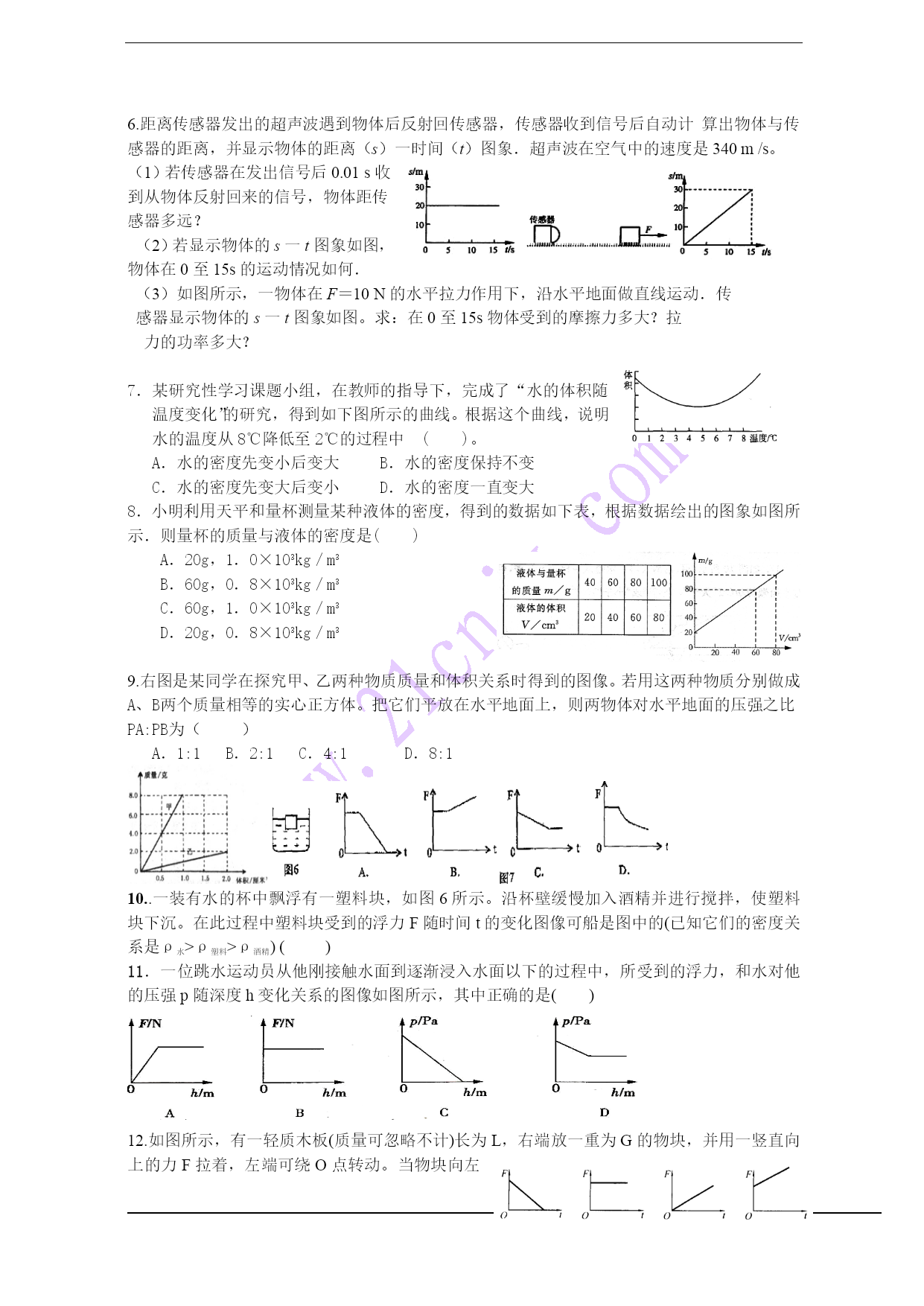

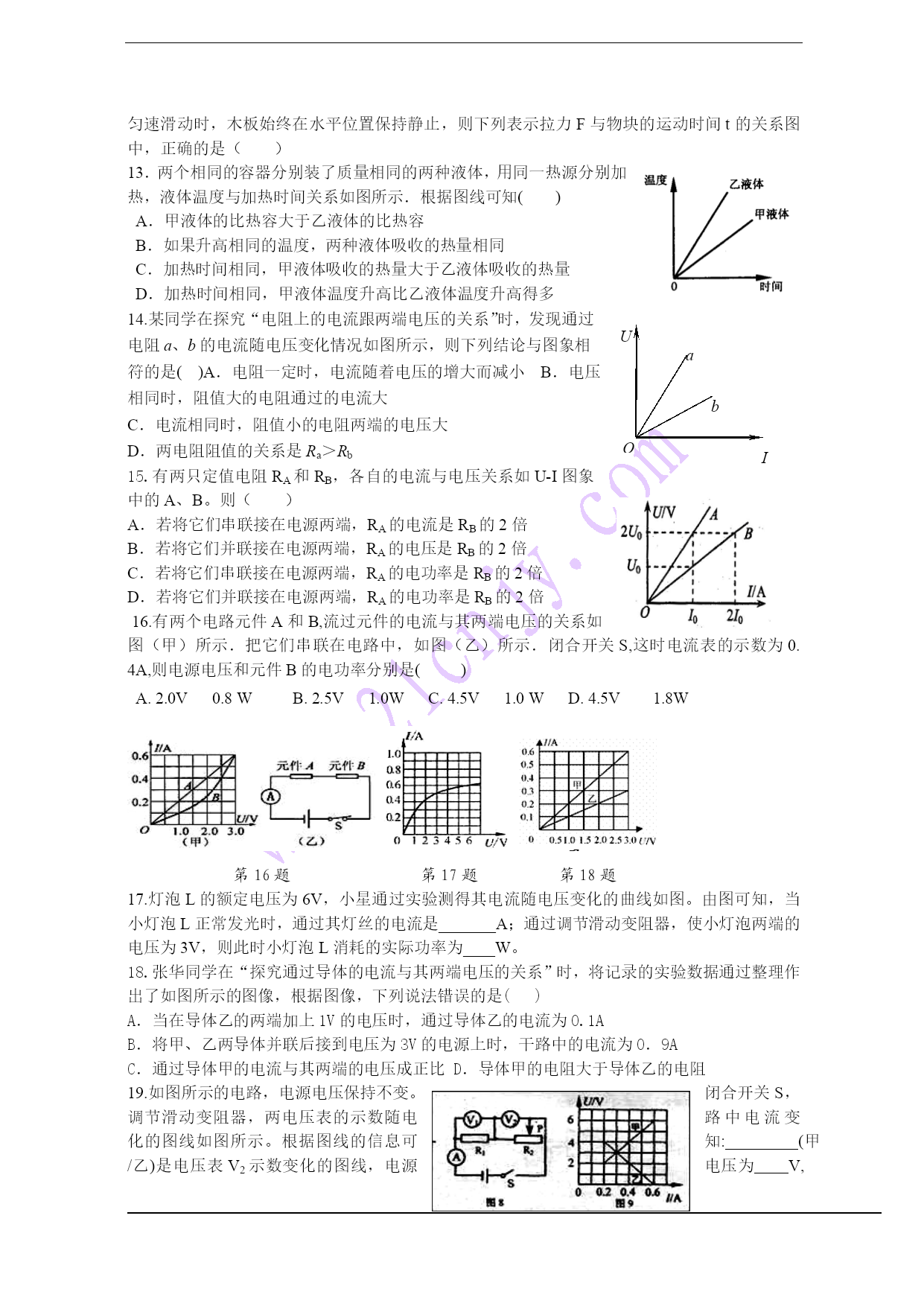

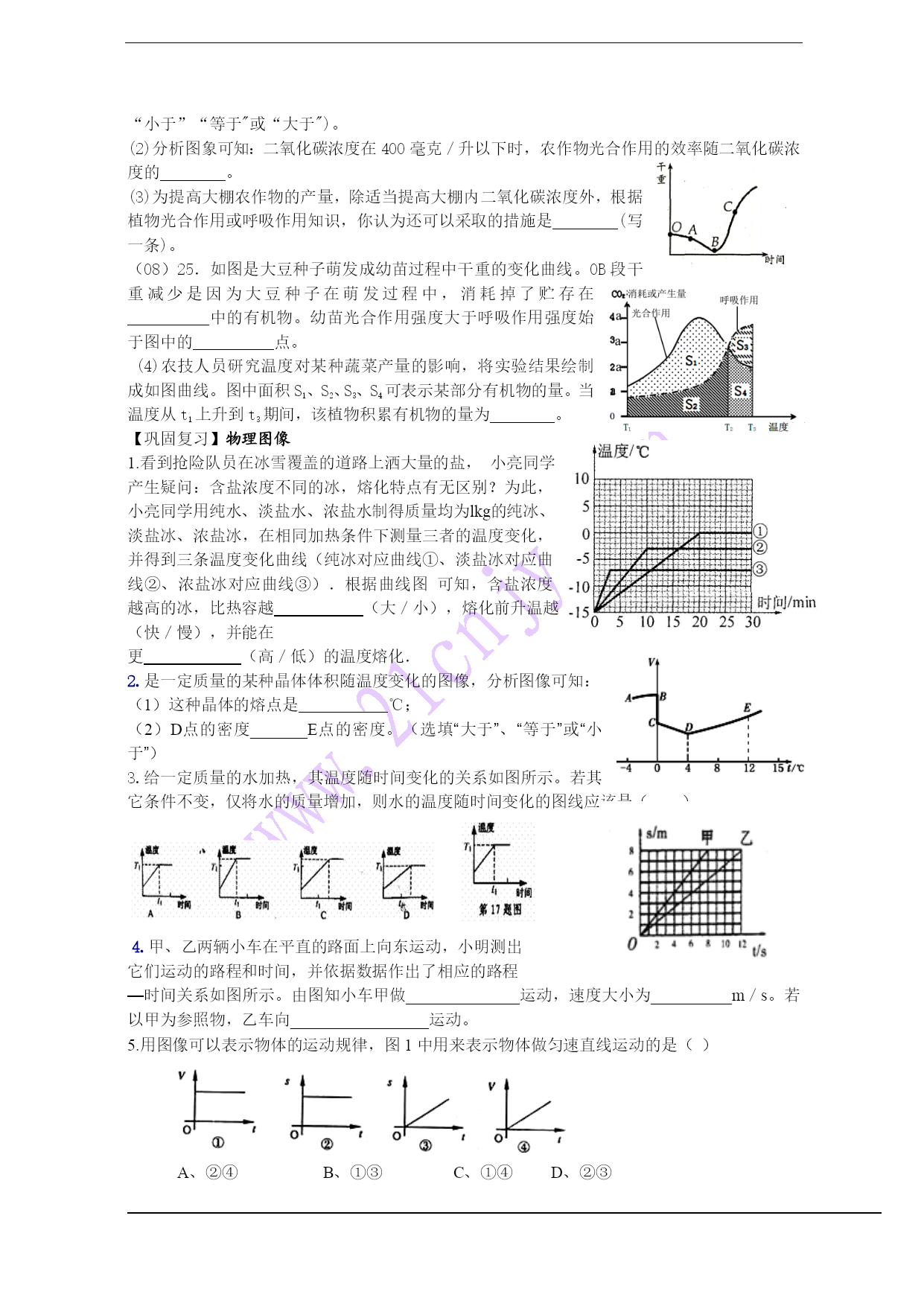

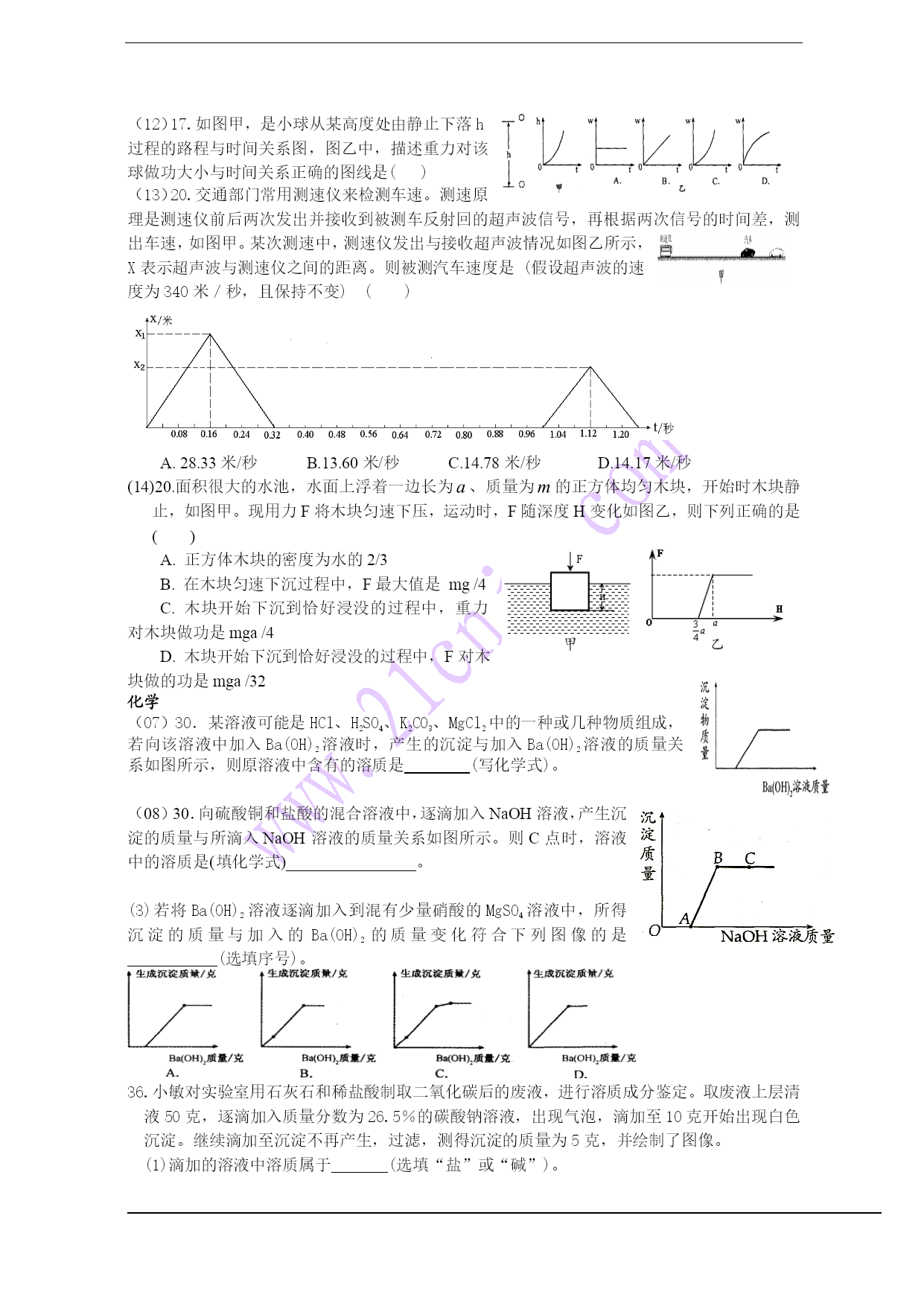

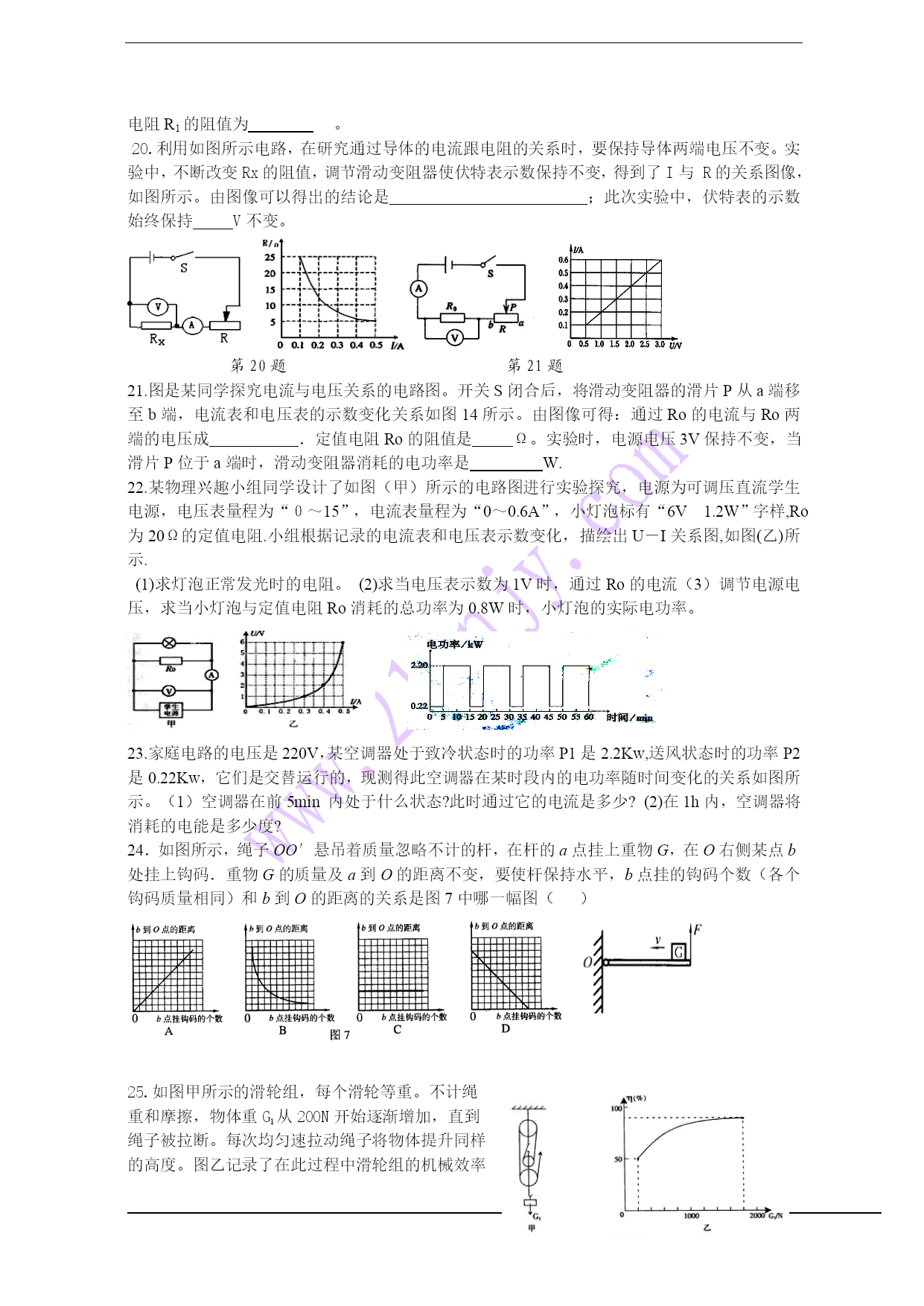

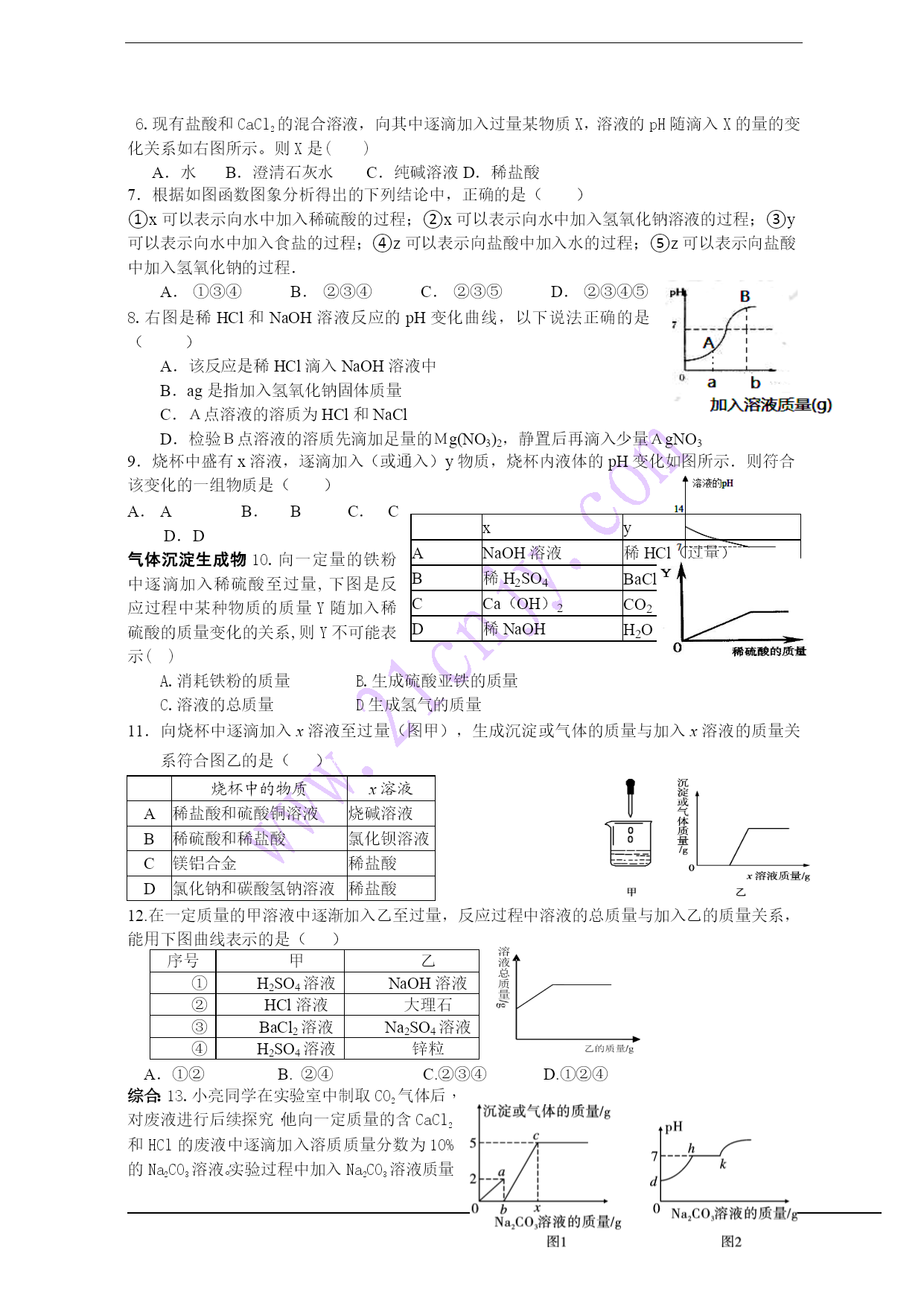

专题复习图像题一、图像题特点：简单明了，浓缩信息二、看法：1.横坐标的含义和单位（自变量）纵坐标的含义和单位（因变量）2.特殊点：起点（初始状态）、转折点（变化）、终点（最末状态）3.图像的趋势：增大、变小、不变4.图像的看法，控制变量法的思想，横坐标是一个变量，纵坐标是结果。①X轴上的点对应Y轴上的点②X轴上一段变化对应Y轴上的变化三、类型：直线（正比例函数）曲线（双曲线）不规则全封闭、半开放、全开放四、解题：特殊点判断法、寻找规律的对应图像（题目中的情景含义与图像相对应）【绍兴中考回顾】物理（02）25．已知导体的电阻HYPERLINK"http://www.21cnjy.com"跟导体的长度成正比，跟导体的横截面积成反比。在如图甲所示的电路中，ab为粗细均匀长为L的电阻丝，滑片P与ah接触良好并可自由滑动，R0为定值电阻。若以电压表示数U为纵坐标，P离a点的距离x为横坐标，当闭合开关S后,U随x变化的图线应为图乙中的(电源电压不变)（03）25.某兴趣小组同学在HYPERLINK"http://www.21cnjy.com"研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间的关系(如图)，则凸遗镜的焦距为()A.60厘米B.40厘米C.20厘米D.10厘米（05）25．如图是手负重(指能承受的最大物重)示意图，当手臂按图示方向伸展时，下列图像最能表示负重大小与手臂伸展程度大致关系的是（06）19．科学研究中常常发HYPERLINK"http://www.21cnjy.com"现某一问题的两个相关的量(x，y)之间存在一定的关系，且可用图线表示。下列相关的量之间不符合如图所示关系的是（）A．同一物体的质量与体积的关系B．物体吸热时，物体的温度与时间的关系C．同一导体中通过的电流与该导体两端的电压关系D．物体浸入水中时，物体受到水的浮力与排开水的体积大小的关系（08）20．HYPERLINK"http://www.21cnjy.com"小敏利用“压敏电阻的阻值随所受压力的增大而减小”的性质，设计了判断物体运动状态的装置。其工作原理如图(a)所示，电源、电流表、定值电阻和压敏电阻由导线连接成一个串联电路，压敏电阻和一块挡板固定在绝缘小车上，中间放置一个可活动的绝缘球，压敏电阻不受力时，电流表示数为I0，小车运动状态变化会引起电流表示数变化。如图(b)所示是某次小车向右作直线运动时电流随时间变化图象。下列有关该次小车运动状态的判断正确的是()(A)0到t1时间内，小车速度变大(B)t1到t2时间内，小车速度不变(C)t2到t3时间内，小车速度变大(D)t3到t4时间内，小车速度变小（09）29．如图甲所示，HYPERLINK"http://www.21cnjy.com"水平地面上的一物体，受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体速度v与时间t的关系如图乙所示。则第2秒末时，物体处于__________状态，第6秒末到第9秒末，推力F做功是________焦耳。（10）20．将一半径HYPERLINK"http://www.21cnjy.com"为R的实心金属球，用细线拉着，匀速缓慢地放入水深为2R的盛水容器中，直至容器底部，水未溢出。下图能反映金属球从水面刚接触处开始至容器底部过程中，所受浮力的大小F与金属球浸入水中深度h的关系的是()（11）20．如图甲所HYPERLINK"http://www.21cnjy.com"示，质量不计的弹簧竖直固定在一压力传感器上，压力传感器是电阻阻值随受到压力的增大而减小的变阻器(压力不超过最大值)，压力传感器、电流表、定值电阻和电源组成一电路。压力传感器不受力时电流表示数是I0。t＝0时刻，将一金属小球从弹簧正上方某一高度由静止释放，小球落到弹簧上压缩弹簧到最低点，然后又被弹起离开弹簧，上升到一定高度后再下落，如此反复。整个过程中，不计能量损失，电流表示数I随时间t变化的图像如图乙所示，则()A．t1时刻，小球动能最小B．t2时刻，弹簧的弹性势能最小C．t2～t3这段时间内，弹簧的弹性势能先增加后减少D．t2～t3这段时间内，小球增加的动能小于弹簧减少的弹性势能29．学校新近买了30套总质量为300千克的实验器材，每套一箱。实验员需要把这批实验器材搬运到15米高的实验室。(1)该实验员在搬运中，对实验器材总共做功__________焦；搬运质量m／kg102030时间t／s406070(2)假设他身体可以向外提供的HYPERLINK"http://www.21cnjy.com"功率P与所搬运物体的质量m的关系如图
