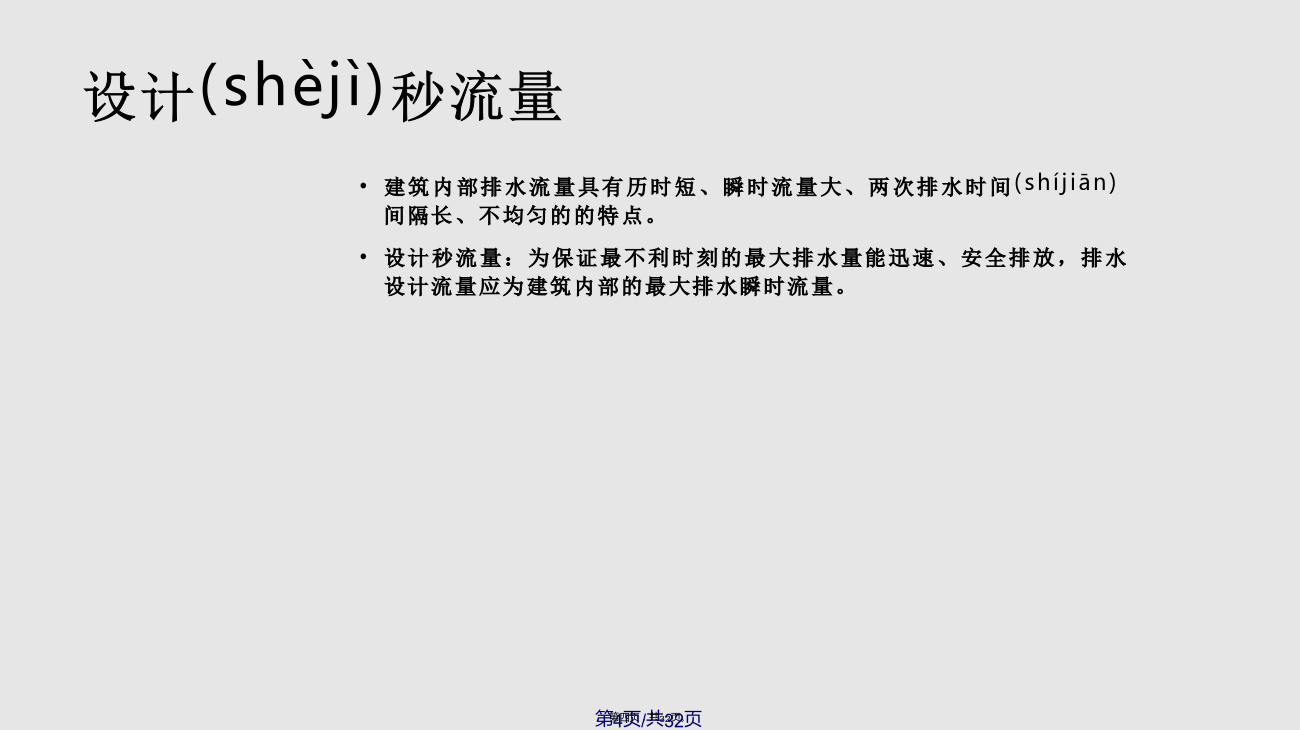

建筑(jiànzhù)内部排水系统计算：6-1排水定额和设计秒流量各种卫生(wèishēng)器具的排水流量和当量值设计秒流量设计秒流量计算设计秒流量(liúliàng)计算6-2排水管网的水力计算充满(chōngmǎn)度h/D自净流速管道坡度铸铁排水管道坡度塑料排水管道坡度最小管径横管(hénɡɡuǎn)水力计算立管水力计算排水立管最大允许通水(tōnɡshuǐ)能力通气管道计算通气管道计算通气管道计算例6-1图6-1为某6层集体宿舍男厕排水系统轴测图，管材为排水铸铁管。每层横支管设污水盆1个，自闭式冲洗阀小便器2个，自闭式冲洗阀大便器3个，试计算确定管径。1.横支管计算：计算排水设计秒流量(liúliàng)，α=1.5。计算结果见表6—1。2.立管计算：Np=15.10×6=90.6最下部管段排水设计秒流量(liúliàng)：选100㎜立管，设伸顶通气管3.排出管计算：DN=100mm,i=0.020,Q=3.72L/s,v=0.93m/s/排水管网的水力计算—例6-1例6-2某9层饭店排水系统采用污废水分流制，管材为排水铸铁管。计算草图见图6-2。每根立管每层设洗脸盆、虹吸式坐便器和浴盆各2个，试配管。1.计算公式及参数：α=2.51～D为生活污水立管，qmax=2.0L/s1,～d为生活废水(fèishuǐ)立管，qmax=1.0L/s2.计算个管段设计秒流量1,～d为生活(shēnghuó)废水立管设计秒流量3.排水横干管及排出管计算例6-2设计例题：排水部分1～12层室内给水、消防、排水、热水管道平面布置图/设计例题：排水部分设计秒流量：选DN125㎜普通伸顶排气管，出户管h/D=0.6，DN=150㎜，i=0.007，排水量为8.46L/s，V=0.78m/s,满足要求生活废水排水立管底部与出户管相连处的设计秒流量选DN100㎜普通伸顶排气管，出户管h/D=0.5，DN=100㎜，i=0.025，排水量为4.17L/s，V=1.05m/s,满足要求感谢您的观看(guānkàn)。
