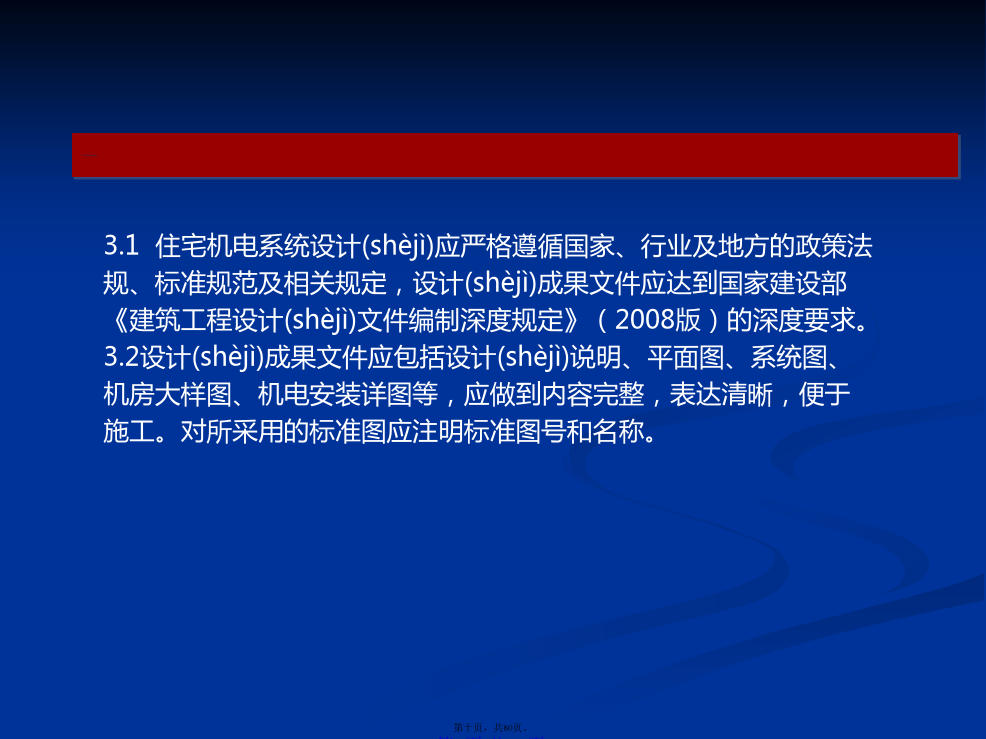

会计学前言住宅机电系统设计管控(ɡuǎnkònɡ)要点GTS72001—2012目录目录1.范围目录2.职责目录3.1住宅机电系统设计应严格遵循国家、行业及地方的政策法规、标准规范及相关规定，设计成果文件应达到国家建设部《建筑工程设计文件编制深度规定》（2008版）的深度要求。3.2设计成果文件应包括设计说明、平面图、系统图、机房大样图、机电安装详图等，应做到内容完整，表达清晰，便于施工。对所采用的标准图应注明标准图号和名称。3.3所有预埋件和预留孔均应标注定位尺寸、标高，明确做法详图。3.4毛坯房应绘制、安装详图，精装修房除绘制上述图纸外还应绘制户型大样图、厨房、卫生间大样图、机房大样图等，各专业设备、设备接口、阀门、定位尺寸、标高标注应齐全准确。3.5设计阶段应充分考虑设备安装的空间(kōngjiān)与环境，其平面位置、安装尺寸、检修通道须满足设备的吊装、搬运、安装、检修维护、通风散热等需要。目录4.暖通空调(kōnɡdiào)变频(biànpín)多联式空调系统技术特点：（1）变频技术能效比高，节能性好，符合国家的低碳和节能减排的政策。（2）环保技术采用R410A新冷媒。（3）智能控制技术实现远程智能化控制，提高舒适度和生活品质。（4）一拖多技术每户只有一个主机，节约安装空间，空调机位少，建筑立面美观。4.暖通空调(kōnɡdiào)4.暖通空调(kōnɡdiào)4.暖通空调(kōnɡdiào)4.暖通空调(kōnɡdiào)4.1.8应在施工图设计前明确空调冷凝水管的走向及排水方式(fāngshì)，应尽量采用重力排水，有条件时建议单独设置冷凝水排水立管。空调冷凝水应采用间接排水方式(fāngshì)，不允许直接接入生活污废水管。4.1.9应重视空调室内气流组织的设计，建议采用顶送顶回或侧送下回的送风气流形式。采用顶送顶回形式时，送、回风口的距离应保持在1.5m以上。※送、回风口的正面不得有遮挡物。送风口不宜在装饰造型内设置，如灯槽、光带等；不宜利用吊顶间接回风。4.1.10每台空调内机接管侧的下方吊顶上都应设置检修口，检修口可单独设置或利用回风口设置。4.2全热交换新风(xīnfēnɡ)系统技术特点：（1）舒适能够去除空气中的烟尘和各种有毒有害物质，净化室内空气，改善空气品质，提高房间舒适性。（2）节电全热交换能量回收装置，高效(ɡāoxiào)节能，可节省空调电费15%左右。且具有高可靠性、低噪音等特性。（3）减少污染一年四季无需开窗通风，避免了开窗带来的飞灰、尘土、潮气和噪音污染。4.2全热交换新风系统4.2.1设计阶段应充分考虑新风机主机的位置，方便检修维护的同时也要避免新风机噪音影响业主正常的工作生活。※新风主机不宜在厨房、卫生间的吊顶内设置。※新风进口附近应无空调外机、锅炉、吸尘机或其它排放有害气体的设备，以保证较好的新风源的空气品质。4.2.2如新风管道需要穿梁，则应在设计阶段明确，由结构设计师同意后，在施工阶段预留，应避免后期梁上开孔。4.2全热交换新风系统4.2.3新风量应根据住宅项目的定位由设计选取，新风换气次数一般取0.5～1次/小时，人均新风量不少于30米3/小时。4.2.4新风主机1米处的中档噪音≤50dB(A)，室内新风噪音≤35dB(A)。如因风量较大而无法满足时，应在设计阶段做降噪方案。4.2.5新风主机的进、排风口不宜位于建筑(jiànzhù)外墙的同侧，如需同侧布置时两者距离应不小于2米。4.3地板辐射采暖系统通过被加热的地板表面均匀地向室内空间辐射供暖。技术特点：（1）舒适室内温度均匀柔和，无吹风感和噪音，热舒适度好。地板低温辐射采暖系统采用最适宜人体的自下而上采暖方式，温足而凉顶，而且地面辐射的温度非常均匀，更有益于促进全身血液循环，有益身体健康。（2）节能在相同舒适度的条件下，冬季采暖温度比空调温度可低2～3℃，比传统的采暖系统省钱15～20%。（3）降噪有利于楼板隔热和隔音。4.3.1低温热水地板采暖系统的供/回水设计温度为50℃/40℃，最高不大于60℃，热水管材(ɡuǎncái)承压≥1.0MPa。4.3.2地板采暖的室内计算温度应不低于20℃。其它设计温度要求如下：（1）室内地板表面平均温度：目录无负压稳流增压供水系统(1)充分利用市政自来水管网压力，高效节能；(2)不需要设置生活水箱，节省水泵房面积；(3)避免了储水箱对水质的二次污染。5.1.9水泵房的上方不得设置卫生间、垃圾间或(jiànhuò)其它产生污
