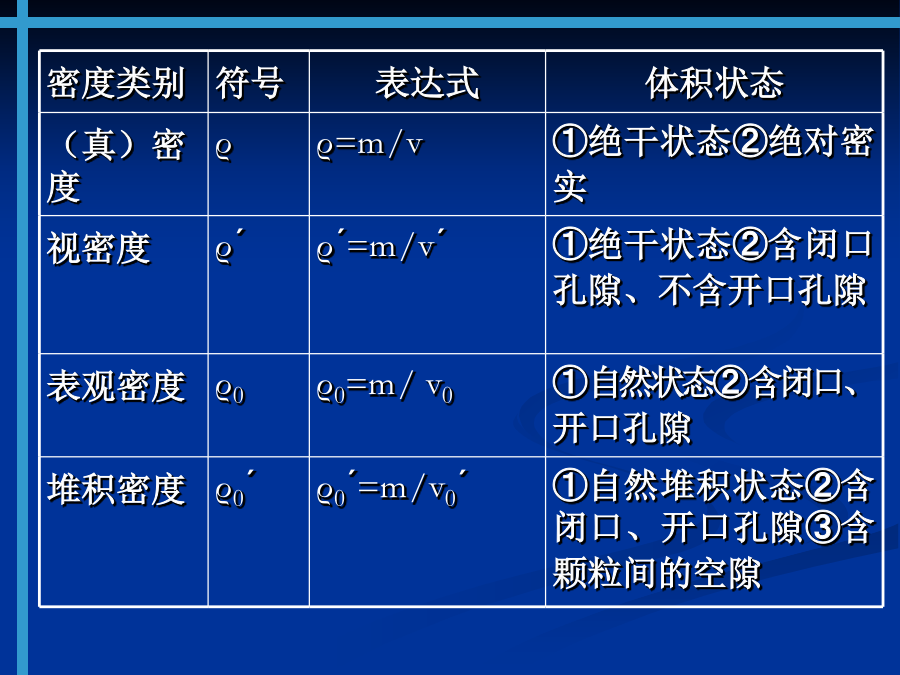

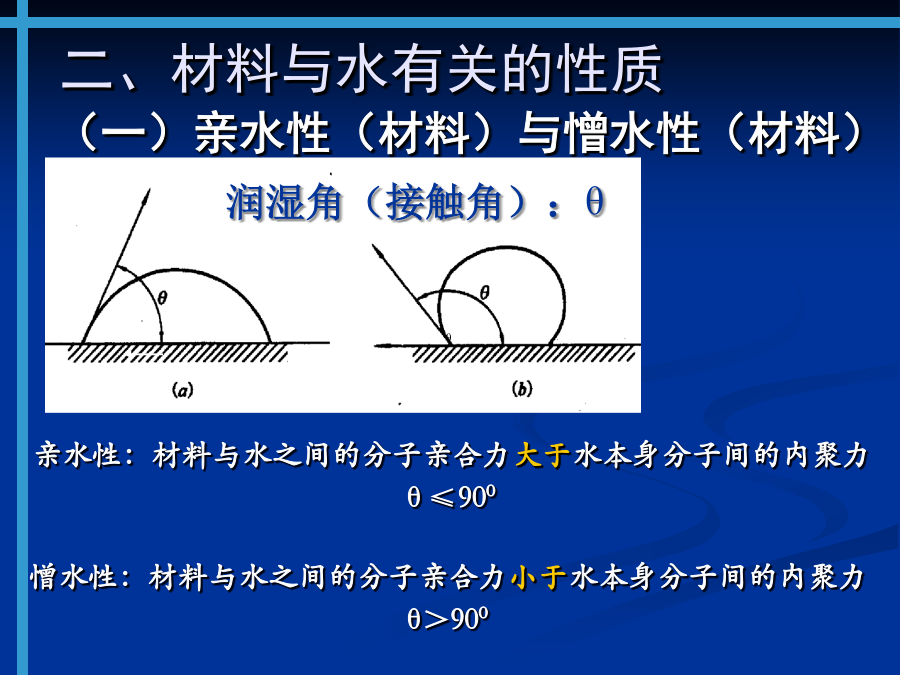

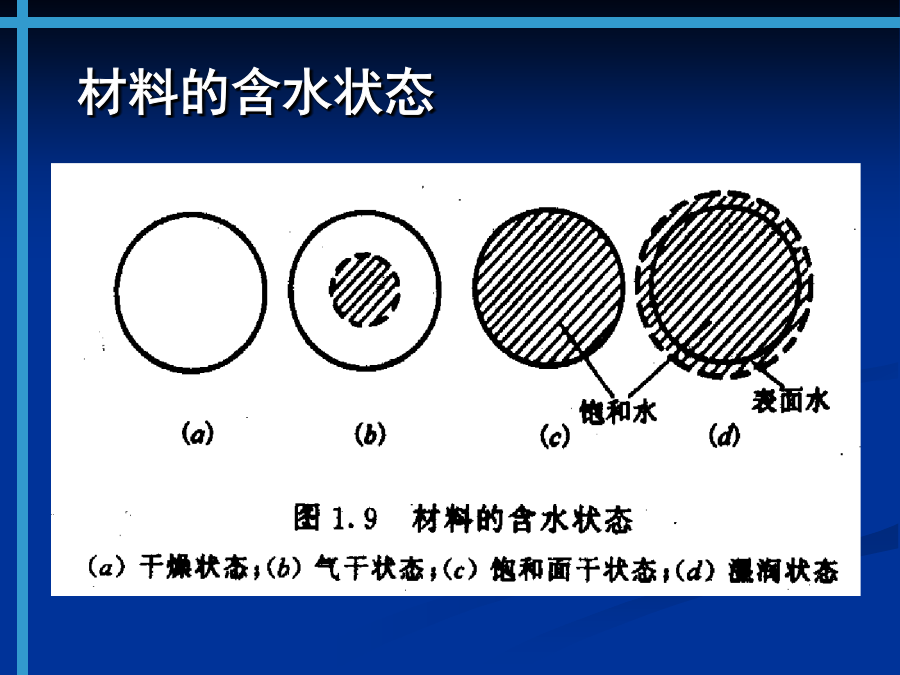

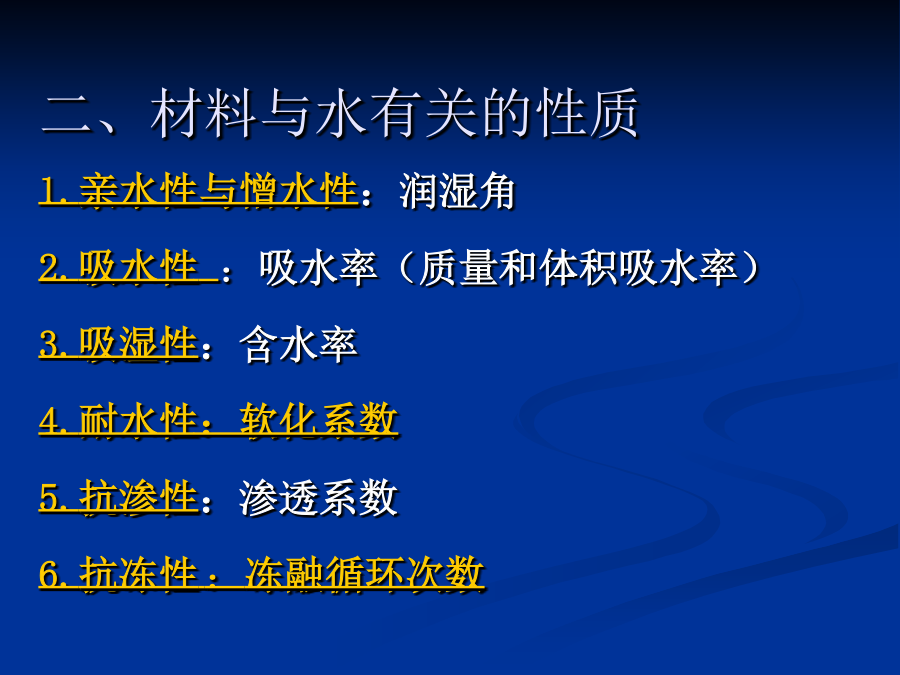

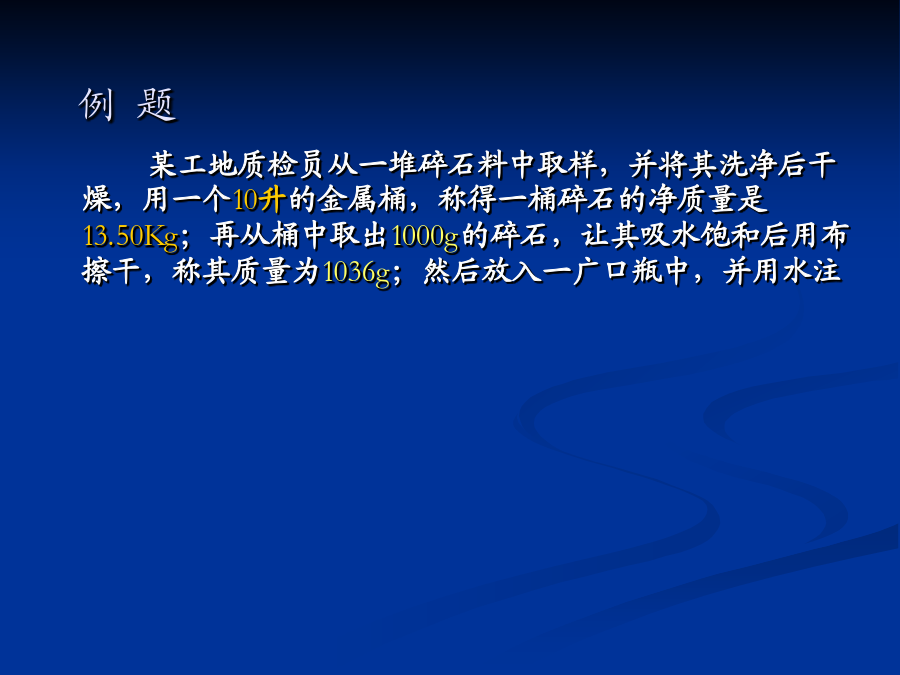

材料员复习1、质量与体积密度类别（二）材料的孔隙率与空隙率2.材料的空隙率1）空隙率例题解答：二、材料与水有关的性质1.亲水性与憎水性：润湿角2.吸水性：吸水率（质量和体积吸水率）3.吸湿性：含水率4.耐水性：软化系数5.抗渗性：渗透系数6.抗冻性：冻融循环次数二、材料与水有关的性质材料的含水状态2.吸水性（浸水状态下）材料在水中吸收水分的性质称为吸水性,用吸水率表示。6、抗冻性热容量、比热容热容量是指材料受热时吸收热量或冷却时放出热量的性质。材料的力学性能材料的力学性质抗压、抗拉、抗剪强度．建筑钢材的主要性能l0l0第二章（4）烧结普通砖的缺陷指标当生产烧结砖的原料中含有有害杂质或生产工艺不当时，均可造成烧结砖的质量缺陷，影响砖的耐久性。主要缺陷及耐久性指标有：1）烧结砖的泛霜当生产烧结砖的原料中含有可溶性无机盐时，会隐含在成品烧结砖的内部，砖吸水后再次干燥时，水分会向外迁移，这些可溶性盐随水渗到砖的表面，水分蒸发后便留下白色粉末状的盐，形成白霜，这就是泛霜现象。泛霜严重时，由于大量盐类的溶出和结晶膨胀会造成砖砌体表面粉化及剥落，内部孔隙率增大，抗冻性显著下降。国家标准规定优等砖不得有泛霜现象，合格砖不得严重泛霜。２）烧结砖的石灰爆裂有时生产烧结砖的原料中夹有石灰石等杂物，经焙烧后砖内形成了颗粒状的石灰块等物质。处于干燥条件下时，这些杂质不会影响砖的性能，一旦吸水后，就会产生局部体积膨胀，导致砖体开裂甚至崩溃。石灰爆裂不仅造成砖体的外观缺陷和强度降低，还可能造成对砌体的严重危害。3）欠火砖与过火砖烧结砖的形成是砖坯经高温焙烧，使部分物质熔融，冷凝后将未经熔融的颗粒粘结在一起成为整体。当焙烧温度不足时，熔融物太少，难以充满砖体内部，粘结不牢，这种砖称为欠火砖。欠火砖孔隙率大，强度低，抗冻性差，外观颜色较浅，为有缺陷砖。当焙烧温度过高时，砖内熔融物过多，造成高温下的砖体变软，此时砖在点支撑下易产生弯曲变形，这种砖为过火砖。它也属于有缺陷砖。欠火砖与过火砖均为不合格产品。例6-1试解释制成红砖与青砖的原理。焙烧是制砖最重要的环节。当砖坯在氧化气氛中烧成出窑，砖中的铁质形成了红色的Fe2O3，则制得红砖。若砖坯在氧化气氛中烧成后，再经浇水闷窑，使窑内形成还原气氛，促使砖内的红色高阶氧化铁（Fe2O3）还原成青灰色的低价氧化铁(FeO)，即制得青砖。粘土砖焙烧温度为950℃左右烧出的砖色泽多为红色。这是由于砖中的着色矿物，如在氧化气氛中保温、冷却时，铁形成了呈红色的Fe2O3之故。而为获得青色，则焙烧开始阶段在氧化气氛中，达到焙烧温度后，封闭火门，隔绝空气流入，并配合从窑顶洇水入窑，产生大量水蒸汽，转变成缺氧环境，使砖在还原气氛里保温、冷却。这时，砖中形成的是呈青灰色的氧化铁(FeO)，制得青砖。例6-2何谓烧结普通砖的泛霜和石灰爆裂？它们对建筑物有何影响？解泛霜是指粘土原料中的可溶性盐类（如硫酸钠等），随着砖内水分蒸发而在砖表面产生的盐析现象，一般为白色粉末，常在砖表面形成絮团状斑点。泛霜的砖用于建筑中的潮湿部位时，由于大量盐类的溶出和结晶膨胀会造成砖砌体表面粉化及剥落，内部孔隙率增大，抗冻性显著下降。当原料土中夹杂有石灰质时，则烧砖时将被烧成过烧的石灰留在砖中。石灰有时也由掺入的内燃料（煤渣）带入。这些石灰在砖体内吸水消化时产生体积膨胀，导致砖发生胀裂破坏，这种现象称为石灰爆裂。石灰爆裂对砖砌体影响较大，轻者影响外观，重者将使砖砌体强度降低直至破坏。砖中石灰质颗粒越大，含量越多，则对砖砌体强度影响越大。ＧＢ5101—2000规定，优等品砖不允许有泛霜现象，一等品砖不允许出现中等泛霜，合格品砖不允许出现严重泛霜。标准规定，优等品砖不允许出现最大破坏尺寸大于2mm的爆裂区域；一等品砖不允许出现最大破坏尺寸大于10mm的爆裂区域，在２～10mm之间爆裂区域，每组砖样不得多于15处。例6-3如何识别欠火砖和过火砖？烧结砖的形成是砖坯经高温焙烧，使部分物质熔融，冷凝后将未经熔融的颗粒粘结在一起成为整体。当焙烧温度不足时，熔融物太少，难以充满砖体内部，粘结不牢，这种砖称为欠火砖。欠火砖，低温下焙烧，粘土颗粒间熔融物少，孔隙率大、强度低、吸水率大、耐久性差；过火砖由于烧成温度过高，产生软化变形，造成外形尺寸极不规整。欠火砖色浅、敲击时声哑，过火砖色较深、敲击时声清脆。第三章胶凝材料的定义和分类石膏的水化：半水石膏遇水后将重新水化生成二水石膏：随着浆体中自由水分因水化和蒸发而逐渐减少，浆体也逐渐变稠，这个过程称为凝结过程。其后，二水石膏晶体继续大量形成、长大，晶体之间互相交错连生，形成结晶结构网，使浆体变硬，并形成具有强度的石膏制品。这个过程称为硬化过程。(1)
