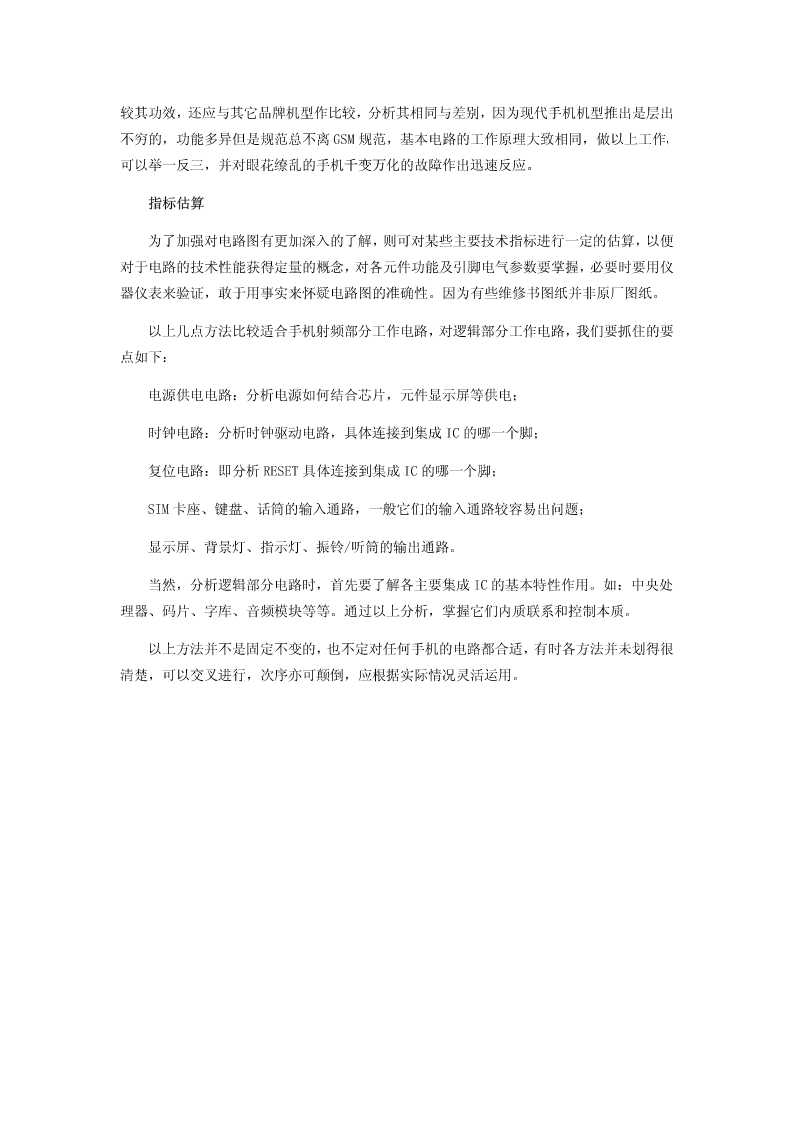

读手机电路图的一些基本方法不少同行反映，一部故障手机该换的元件都换了，但就是修不好机，大多数情况是对手机电路掌握不透彻，不会读和分析手机电路图，"一吹二洗三代换"，三板斧下去，固然能解决一些问题，但深入下去就束手无策了。很多人看到电路图就头痛，觉得毫无头绪，无法下手。实际上，手机电图有很强的规律性，下面谈谈读手机电路图的一些基本方法。掌握主要元件的位置、作用、特性以及能过到什么样的技术指标，吃透其功能作用，可以帮助我们理解电路图的指导思想和布局。还有，注意对线路图、方框示意图、元件分布图上的元件要做到对号入座，有必要时，实物板几种图互相结合印证来分析，还要注意元器件的正负极不能方向接反，如二极管理体制的符号，左边一个三角形，右边一个短条，三角形一边的引线为正极，短条一边的引线代表负极。三极管、场效应管的各个电极，集成IC各管脚步的正确顺序不要接错。维修中还应避免把不该连接的地方连在一起，如有"+"不连接符号的地方，就不能连接在一起，飞线时特别注意。化整为零可以把总原理图化成若干部分，如分析射频部分工作原理时，我们往往从接收部分、发射部分、频率合成器电路几方面分别分析，这部分电路又可以细分为许多支电路。在细分过程中，如有个别元件或原理时难以明了，可以放后研究，在此步骤里，只求弄清各部分主要模块及元件联系及作用。综合分析即将各个组成部分进行综合。从总电路图的输入端一直到输出端联系起来，观察电气信号在电路中如何逐级传递和放大。比较分析对于每个基本单元电路，找出其中的直流通路、交流通路以及反馈通路时，以判断电路的静态偏置是否合适，交流信号是否政党放大和传递，引出的信号经过什么样的滤波，否则，短路会引起其它的故障。对各种基本电路要熟悉它们的特点。例如，对各种放大、振荡、检波或锁相环等基本电路要记熟，分析透，以后看电路图就很容易，如L2000系列手机与V998系列的工作原理大致相同，对其中一种机型电路图分析时，同时可比较其主要手机电路，这样，可以收到事半功倍的效果，且对新推出的TAICHI系列手机、P2K手机等，结合分析其演变过程，达到以不变应万变之能力，对同类型的集成IC，除了在同品牌系列电路中去比较其功效，还应与其它品牌机型作比较，分析其相同与差别，因为现代手机机型推出是层出不穷的，功能多异但是规范总不离GSM规范，基本电路的工作原理大致相同，做以上工作，可以举一反三，并对眼花缭乱的手机千变万化的故障作出迅速反应。指标估算为了加强对电路图有更加深入的了解，则可对某些主要技术指标进行一定的估算，以便对于电路的技术性能获得定量的概念，对各元件功能及引脚电气参数要掌握，必要时要用仪器仪表来验证，敢于用事实来怀疑电路图的准确性。因为有些维修书图纸并非原厂图纸。以上几点方法比较适合手机射频部分工作电路，对逻辑部分工作电路，我们要抓住的要点如下：电源供电电路：分析电源如何结合芯片，元件显示屏等供电；时钟电路：分析时钟驱动电路，具体连接到集成IC的哪一个脚；复位电路：即分析RESET具体连接到集成IC的哪一个脚；SIM卡座、键盘、话筒的输入通路，一般它们的输入通路较容易出问题；显示屏、背景灯、指示灯、振铃/听筒的输出通路。当然，分析逻辑部分电路时，首先要了解各主要集成IC的基本特性作用。如：中央处理器、码片、字库、音频模块等等。通过以上分析，掌握它们内质联系和控制本质。以上方法并不是固定不变的，也不定对任何手机的电路都合适，有时各方法并未划得很清楚，可以交叉进行，次序亦可颠倒，应根据实际情况灵活运用。
