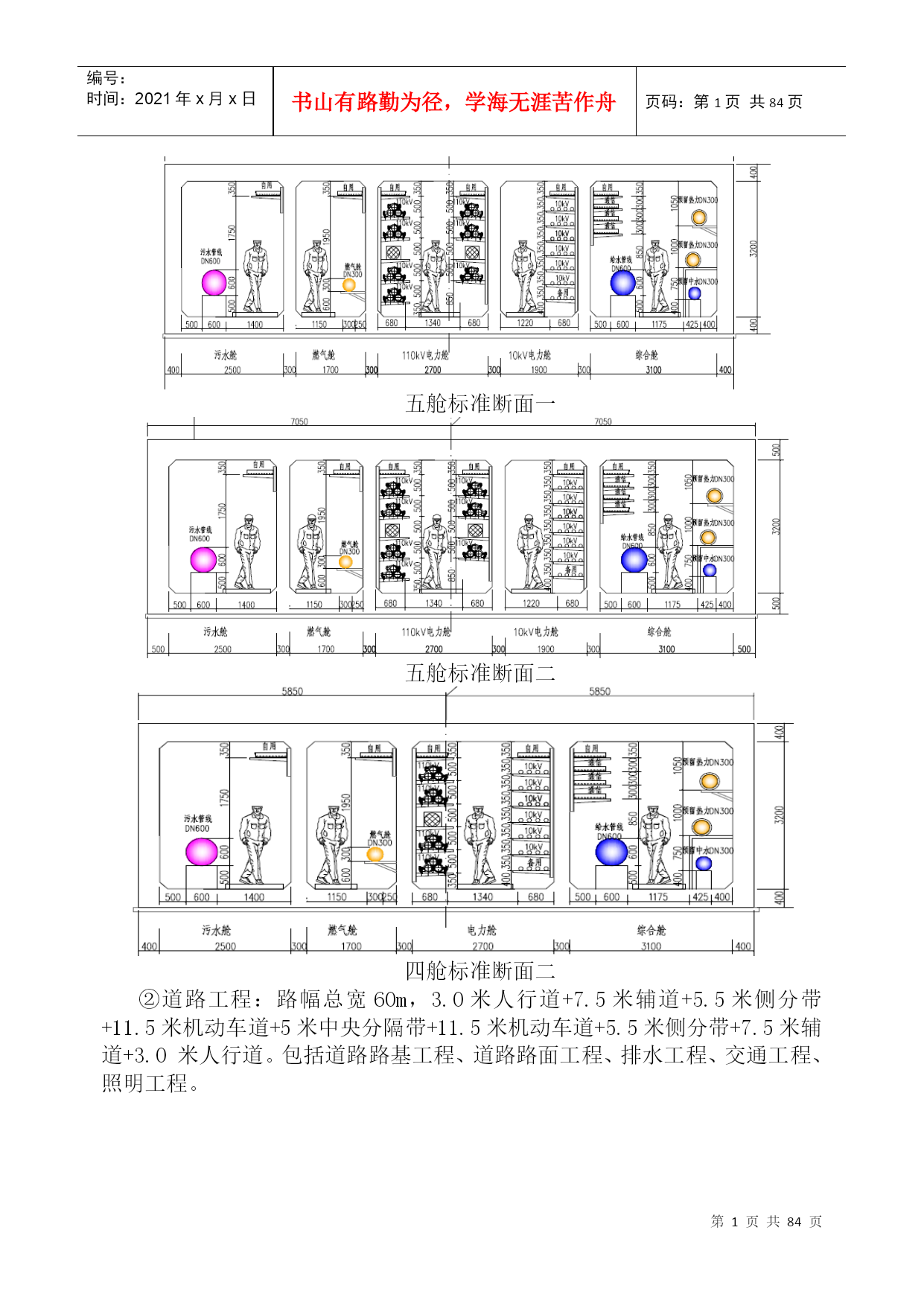

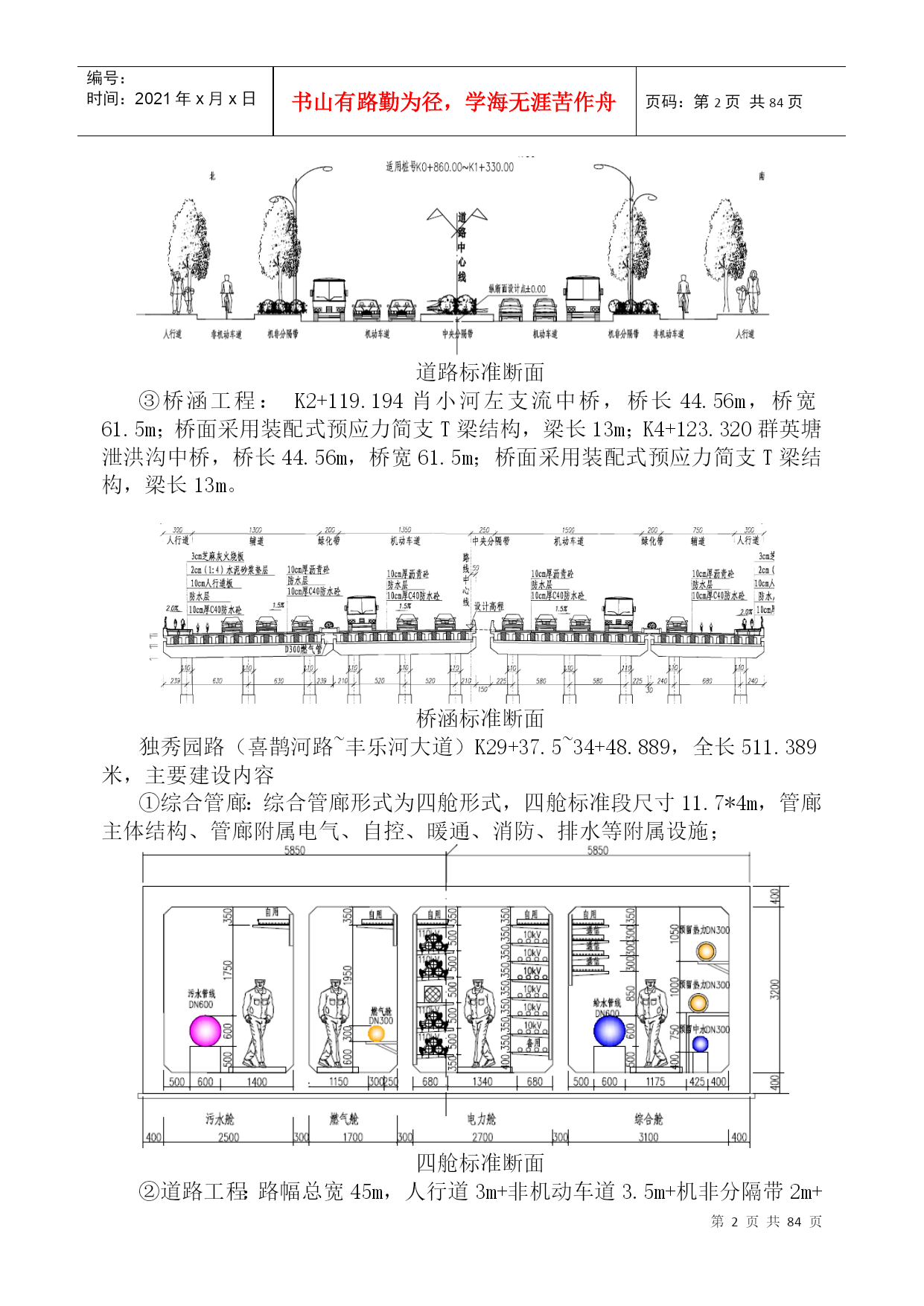

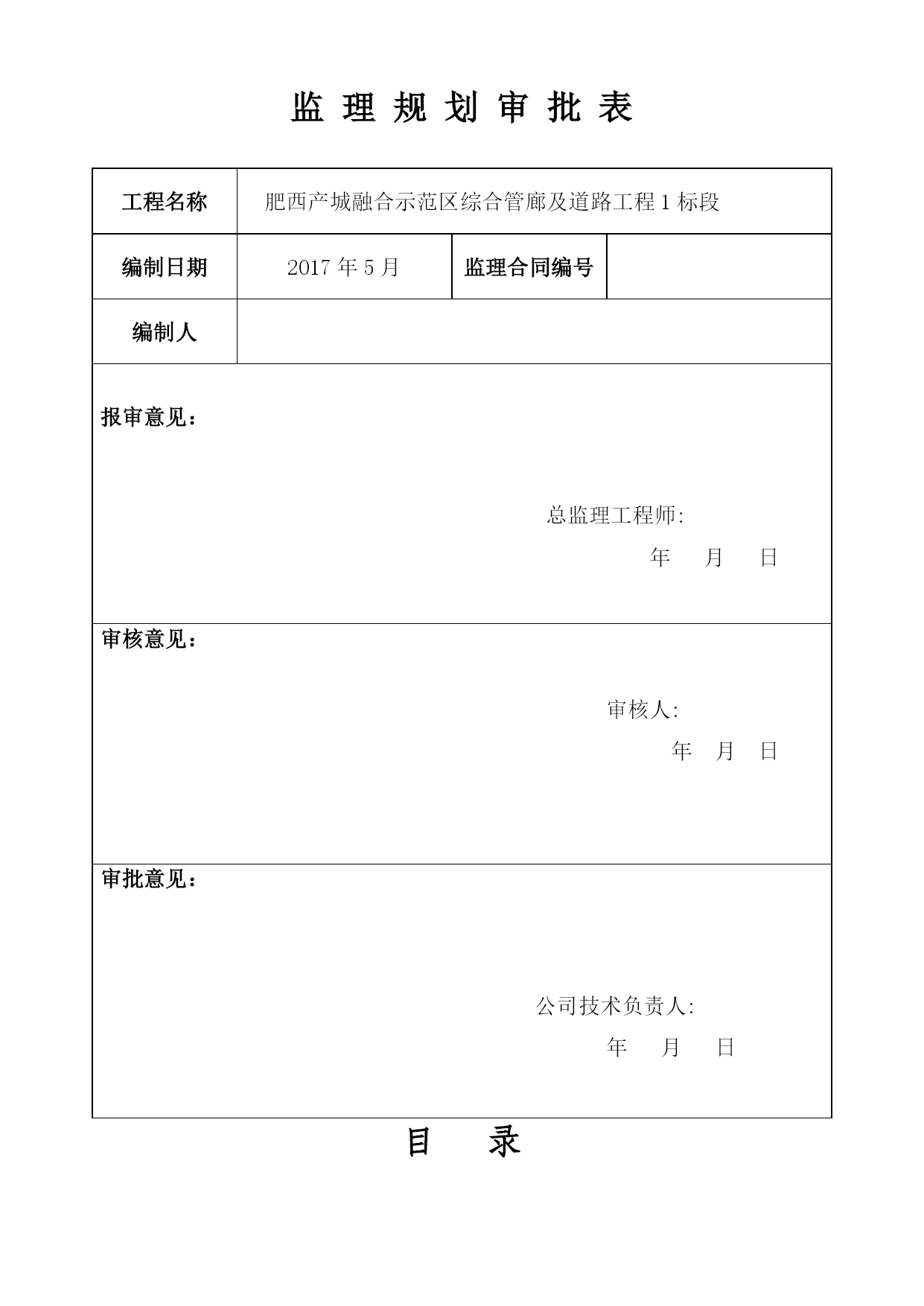

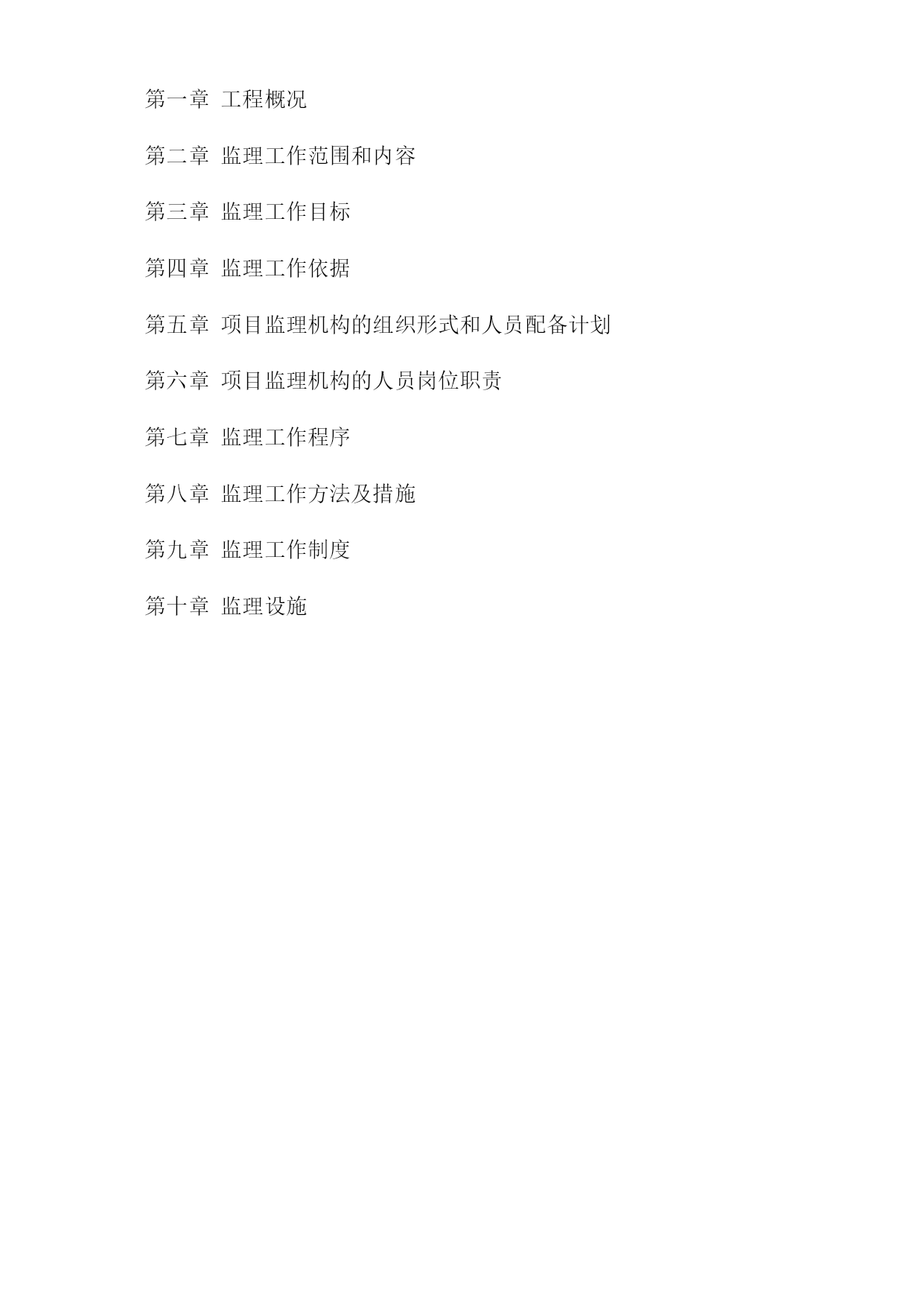

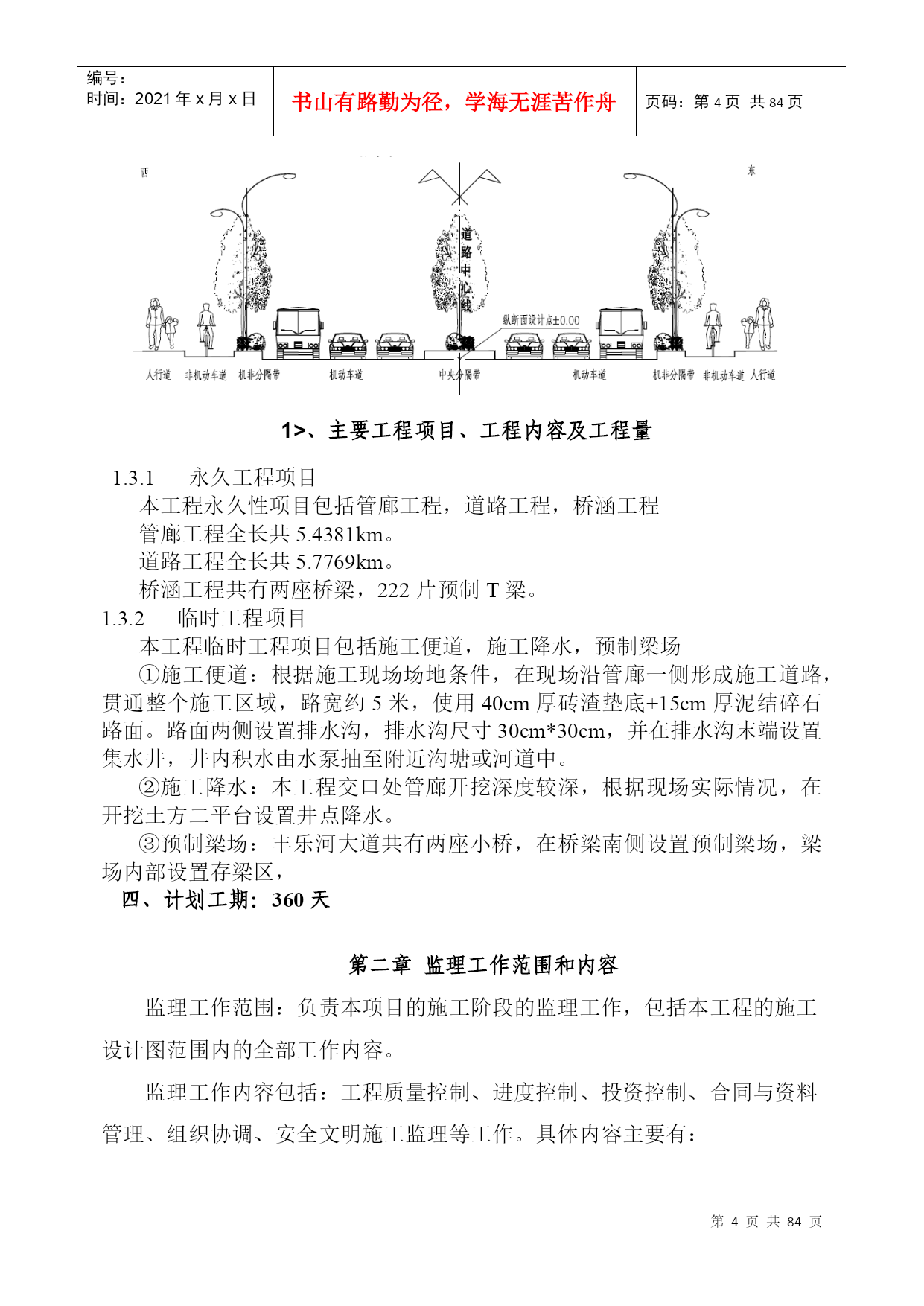

肥西产城融合示范区综合管廊及道路工程1标段监理规划编制：审核：批准：安徽省公路工程建设监理有限责任公司二O一七年五月监理规划审批表工程名称肥西产城融合示范区综合管廊及道路工程1标段编制日期2017年5月监理合同编号编制人报审意见：总监理工程师:年月日审核意见：审核人:年月日审批意见：公司技术负责人:年月日目录TOC\o"1-1"\h\z\u第一章工程概况第二章监理工作范围和内容HYPERLINK\l"_Toc94521882"第三章监理工作目标HYPERLINK\l"_Toc94521883"第四章监理工作依据HYPERLINK\l"_Toc94521884"第五章项目监理机构的组织形式和人员配备计划HYPERLINK\l"_Toc94521886"第六章项目监理机构的人员岗位职责HYPERLINK\l"_Toc94521887"第七章监理工作程序HYPERLINK\l"_Toc94521888"第八章监理工作方法及措施HYPERLINK\l"_Toc94521889"第九章监理工作制度第十章监理设施编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE80页共NUMPAGES84页第PAGE\*MERGEFORMAT80页共NUMPAGES\*MERGEFORMAT84页第一章工程概况一、参建单位工程名称：肥西产城融合示范区综合管廊及道路工程1标段建设单位：肥西县城乡建设投资有限公司设计单位：上海市政工程设计研究总院无锡市市政设计研究院有限公司安徽省交通规划设计研究总院股份有限公司施工单位：安徽水安建设集团股份有限公司监理单位：安徽省公路工程建设监理有限责任公司监督单位：肥西县质量安全监督站二、工程地点：本工程位于合肥市肥西县董岗镇境内，工程平面图如下工程规模：丰乐河大道（合安路~铁板洲路）桩号K0+000~K4+842.85，全长4842.85米，主要建设内容：①综合管廊：综合管廊有五舱和四舱两种形式，五舱标准段一尺寸13.9*4m、五舱标准段二尺寸14.1*4.2m、四舱标准段尺寸11.7*4.0m，包括管廊主体结构、管廊附属电气、自控、暖通、消防、排水等附属设施；五舱标准断面一五舱标准断面二四舱标准断面二②道路工程：路幅总宽60m，3.0米人行道+7.5米辅道+5.5米侧分带+11.5米机动车道+5米中央分隔带+11.5米机动车道+5.5米侧分带+7.5米辅道+3.0米人行道。包括道路路基工程、道路路面工程、排水工程、交通工程、照明工程。道路标准断面③桥涵工程：K2+119.194肖小河左支流中桥，桥长44.56m，桥宽61.5m；桥面采用装配式预应力简支T梁结构，梁长13m；K4+123.320群英塘泄洪沟中桥，桥长44.56m，桥宽61.5m；桥面采用装配式预应力简支T梁结构，梁长13m。桥涵标准断面独秀园路（喜鹊河路~丰乐河大道）K29+37.5~34+48.889，全长511.389米，主要建设内容①综合管廊：综合管廊形式为四舱形式，四舱标准段尺寸11.7*4m，管廊主体结构、管廊附属电气、自控、暖通、消防、排水等附属设施；四舱标准断面②道路工程：路幅总宽45m，人行道3m+非机动车道3.5m+机非分隔带2m+机动车道11.5m+中央分隔带5m+机动车道11.5m+机非分隔带2m+非机动车道3.5m+人行道3m。包括道路路基工程、道路路面工程、排水工程、交通工程、照明工程。道路标准断面铁板洲路（喜鹊河路~丰乐河大道）K2+480~K2+905.627，全长425.627米，主要建设内容①综合管廊：综合管廊形式为四舱形式，四舱标准段尺寸11.7*4m，管廊主体结构、管廊附属电气、自控、暖通、消防、排水等附属设施；四舱标准断面②道路工程：路幅总宽45m，人行道3m+非机动车道3.5m+机非分隔带2m+机动车道11.5m+中央分隔带5m+机动车道11.5m+机非分隔带2m+非机动车道3.5m+人行道3m。包括道路路基工程、道路路面工程、排水工程、交通工程、照明工程。1>、主要工程项目、工程内容及工程量1.3.1永久工程项目本工程永久性项目包括管廊工程，道路工程，桥涵工程管廊工程全长共5.4381km。道路工程全长共5.7769km。桥涵工程共有两座桥梁，222片预制T梁。1.3.2临时工程项目本工程临时工程项目包括施工便道，施工降水，预制梁场①施工便道：根据施工现场场地条件，在现场沿管廊一侧形成施工道路，贯通整个施工区域，路宽约5米，使用
