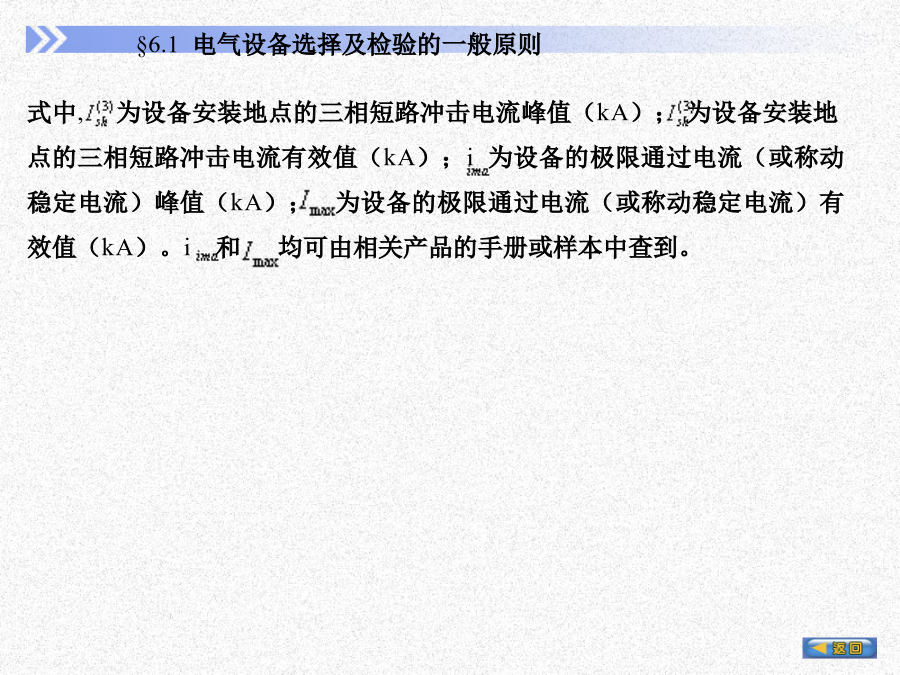

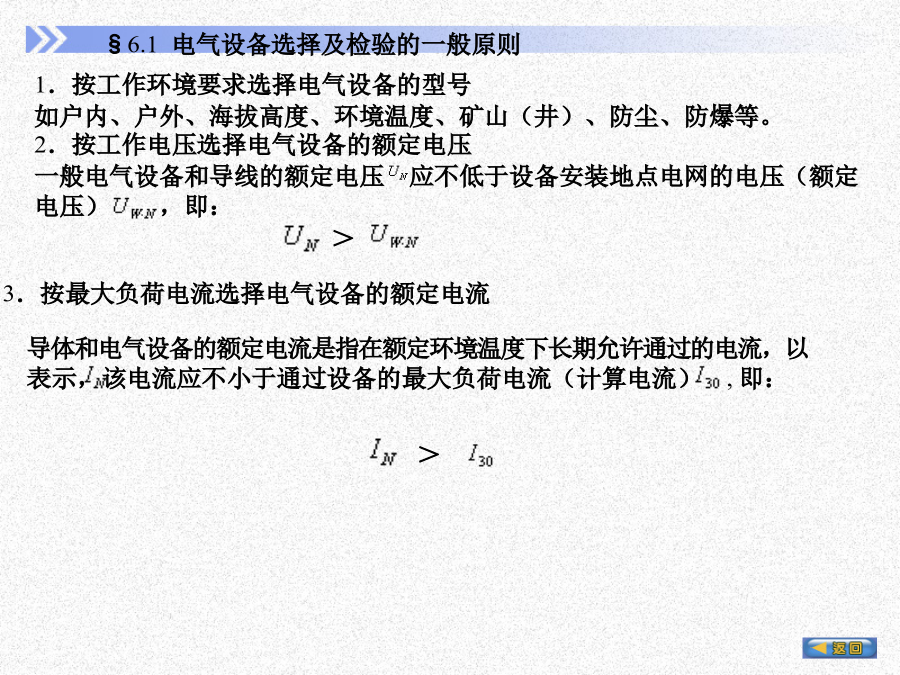

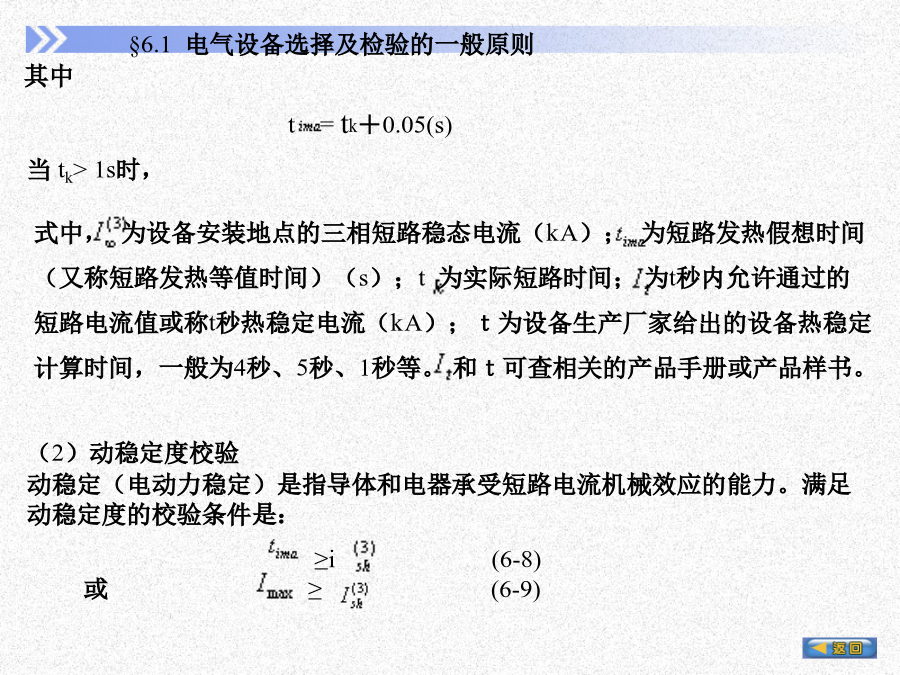

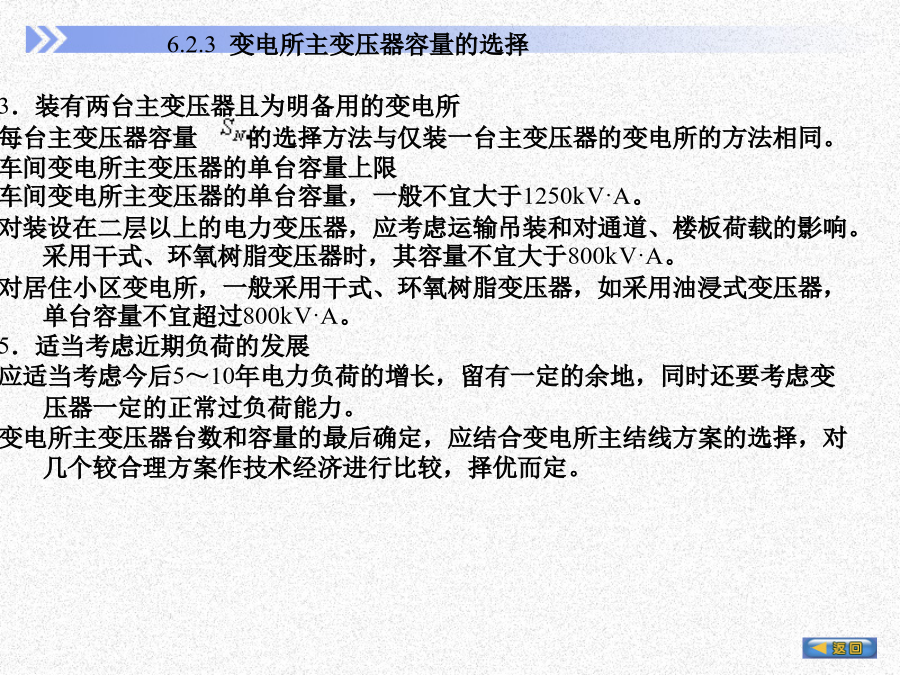

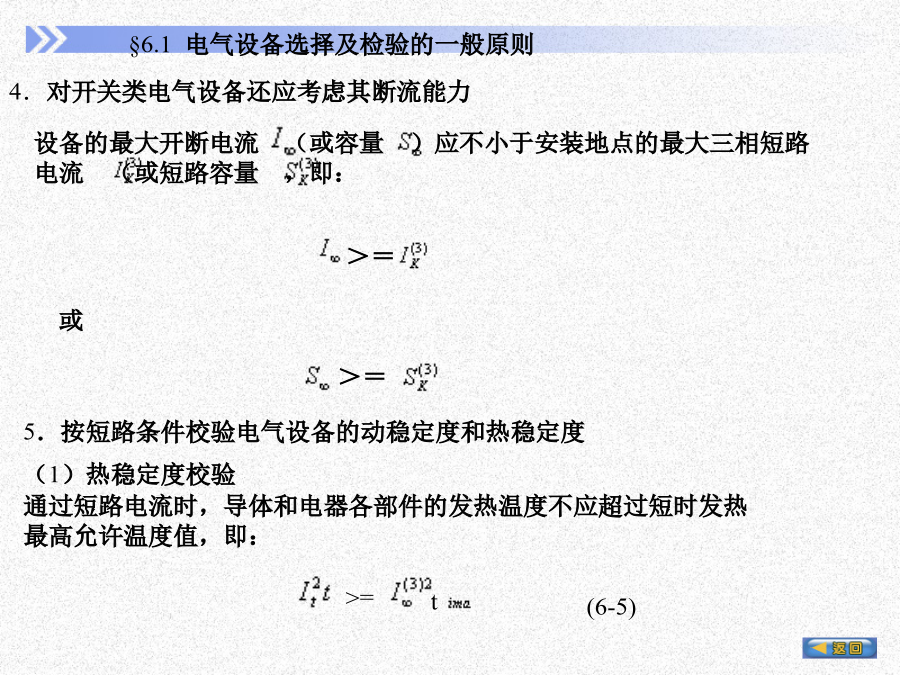

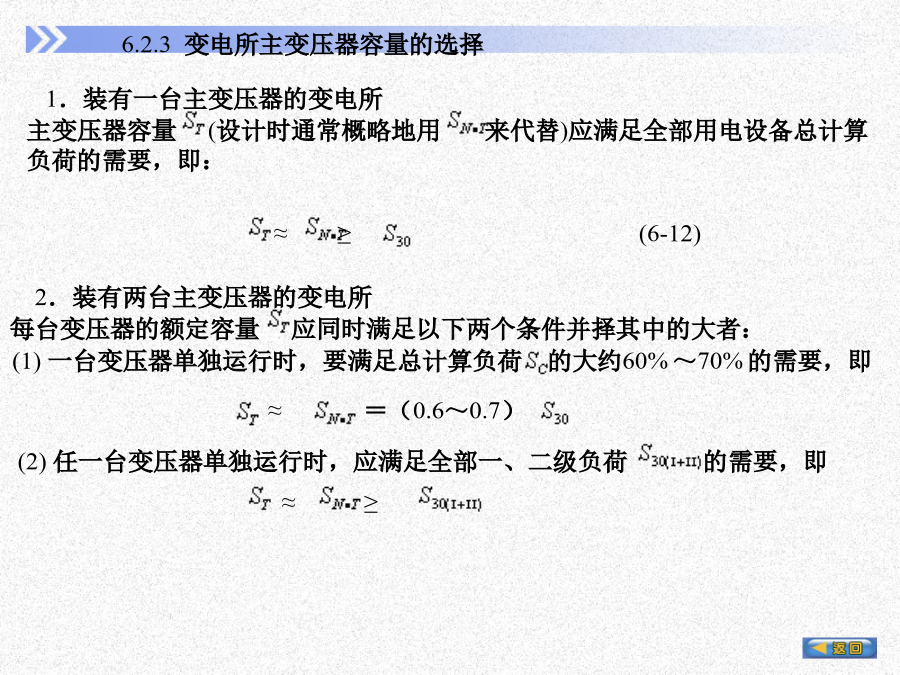

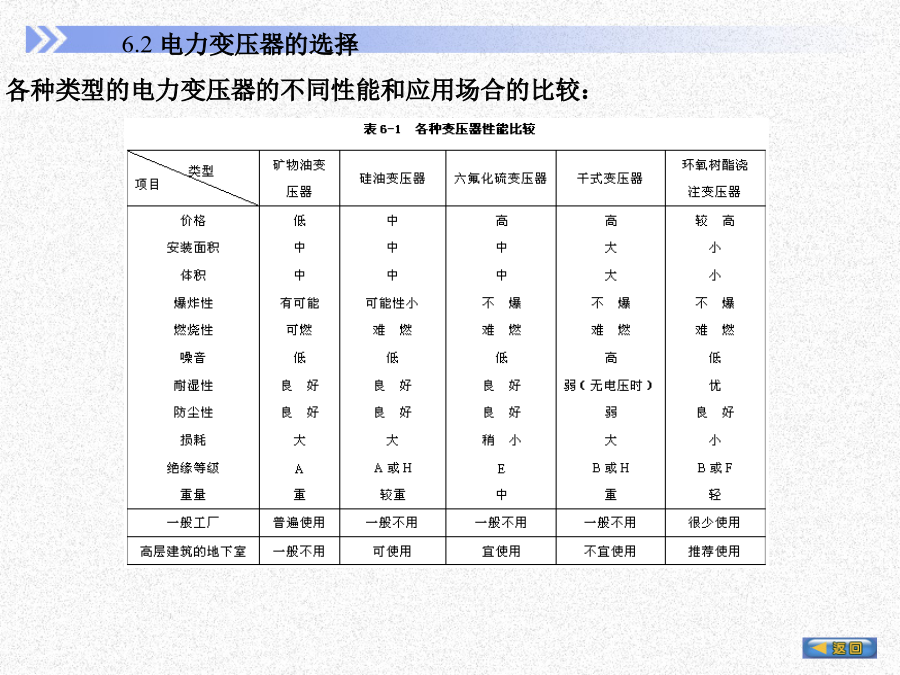

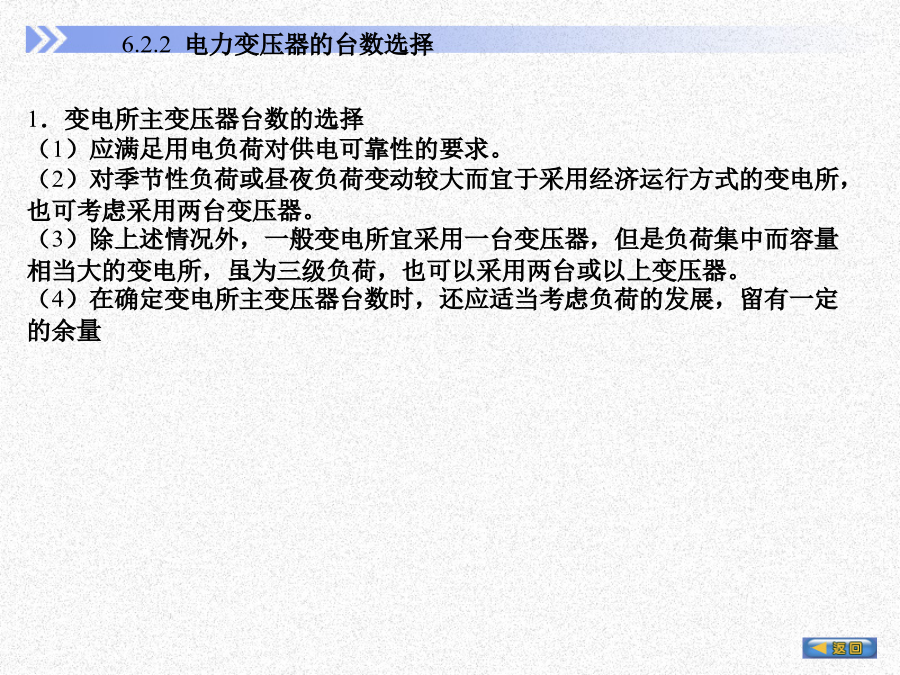

§6.1电气设备选择及检验的一般原则§6.1电气设备选择及检验的一般原则§6.1电气设备选择及检验的一般原则各种类型的电力变压器的不同性能和应用场合的比较：1．变电所主变压器台数的选择（1）应满足用电负荷对供电可靠性的要求。（2）对季节性负荷或昼夜负荷变动较大而宜于采用经济运行方式的变电所，也可考虑采用两台变压器。（3）除上述情况外，一般变电所宜采用一台变压器，但是负荷集中而容量相当大的变电所，虽为三级负荷，也可以采用两台或以上变压器。（4）在确定变电所主变压器台数时，还应适当考虑负荷的发展，留有一定的余量6.2.3变电所主变压器容量的选择6.2.3变电所主变压器容量的选择各种高低压电气设备选择检验的项目及条件（1）高压隔离开关的额定电压应大于或等于安装处的线路额定电压，见式6-1。（2）高压隔离开关的额定电流应大于通过它的计算电流，见式6-2。(3)高压隔离开关的动稳定度校验见式6-9。（4）高压隔离开关的热稳定度可按式6-5进行校验。6.3.2高压负荷开关的选择及检验6.3.3高压断路器的选择及校验6.3.4高、低压开关柜的选择6.3.4高、低压开关柜的选择6.3.4高、低压开关柜的选择6.4互感器的选择和校验6.4互感器的选择和校验6.4互感器的选择和校验6.4互感器的选择和校验6.4互感器的选择和校验6.4.2电压互感器的选择6.5电力线路的截面选择及检验6.5.1概述6.5.2按发热条件选择导线和电缆的截面6.5.2按发热条件选择导线和电缆的截面6.5.2按发热条件选择导线和电缆的截面例6-6有一条采用BLX-500型铝芯橡皮线明敷的220/380V的TN-S线路，计算电流为50A，当地最热月平均最高气温为＋30℃。试按发热条件选择此线路的导线截面。6.5.2按发热条件选择导线和电缆的截面6.5.2按发热条件选择导线和电缆的截面6.5.3按经济电流密度选择导线和电缆的截面6.5.3按经济电流密度选择导线和电缆的截面6.5.3按经济电流密度选择导线和电缆的截面6.5.3按经济电流密度选择导线和电缆的截面6.5.4按电压损耗选择导线和电缆的截面6.5.4按电压损耗选择导线和电缆的截面6.5.4按电压损耗选择导线和电缆的截面6.5.4按电压损耗选择导线和电缆的截面6.5.4按电压损耗选择导线和电缆的截面6.5.4按电压损耗选择导线和电缆的截面6.5.4按电压损耗选择导线和电缆的截面例6-11某220/380V的TN-C线路，如图6-5所示。线路拟采用BLX型导线明敷，环境温度为35℃，允许电压损耗为5%。试确定该导线截面。解：（1）线路的等效变换将图6-5a所示的带均匀分布负荷的线路等效为图6-5b所示的带集中负荷的线路。图6-5例6-11的线路a)带有均匀分布复合的线路b)等效线路原集中负荷p1＝20kW，cos1=0.8，因此q1＝p1tan1＝20tan（arccos0.8）kar＝20×0.75kvar＝15kvar。将原分布负荷变换为集中负荷P2＝0.5(kW/m)×60m＝30kW,cos2＝0.7，因此，q2＝P2tan2＝30×tan(arcos0.7)kvar＝30kwar。6.5.4按电压损耗选择导线和电缆的截面§6.5.5母线的选择§6.5.5母线的选择小结
