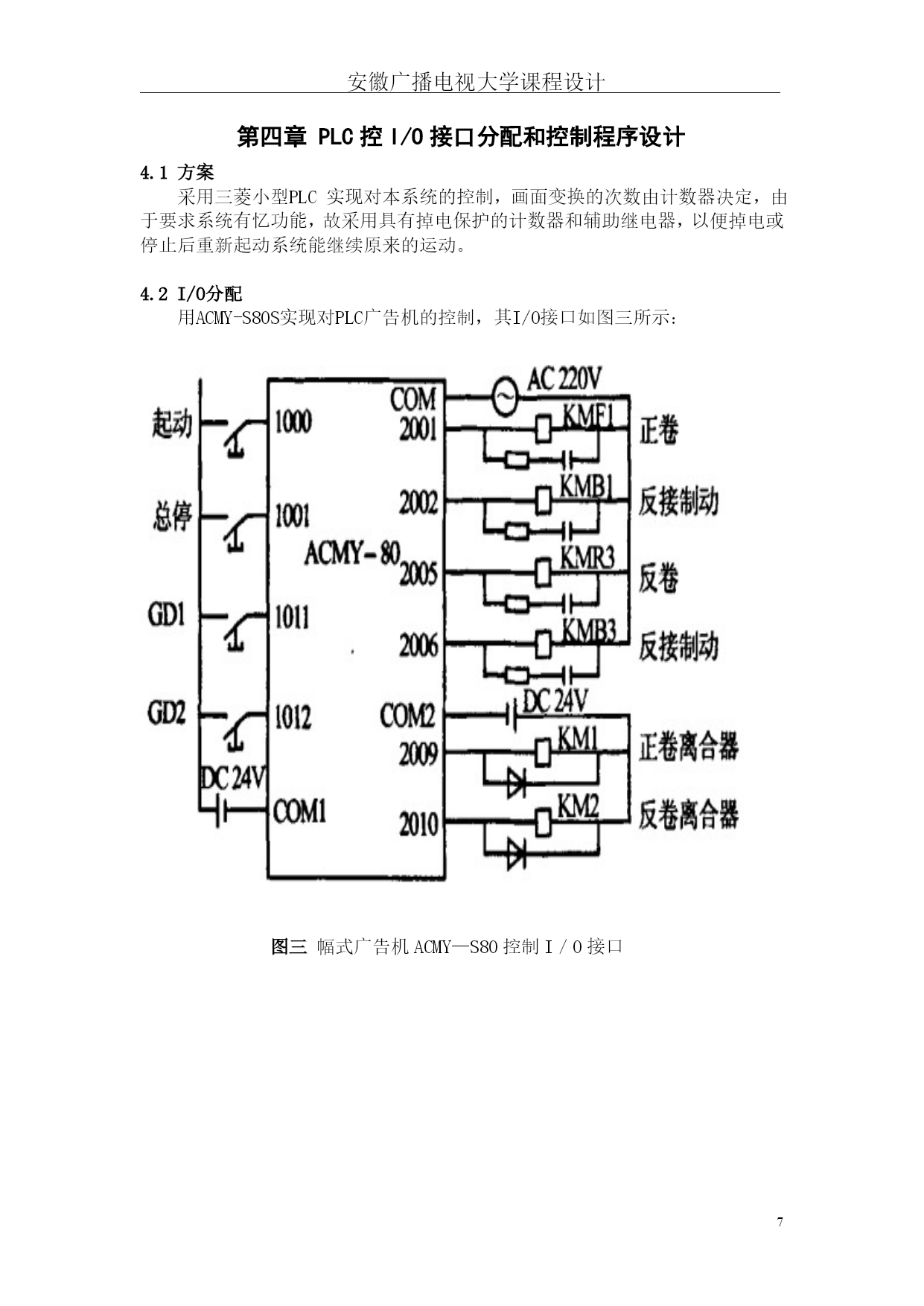

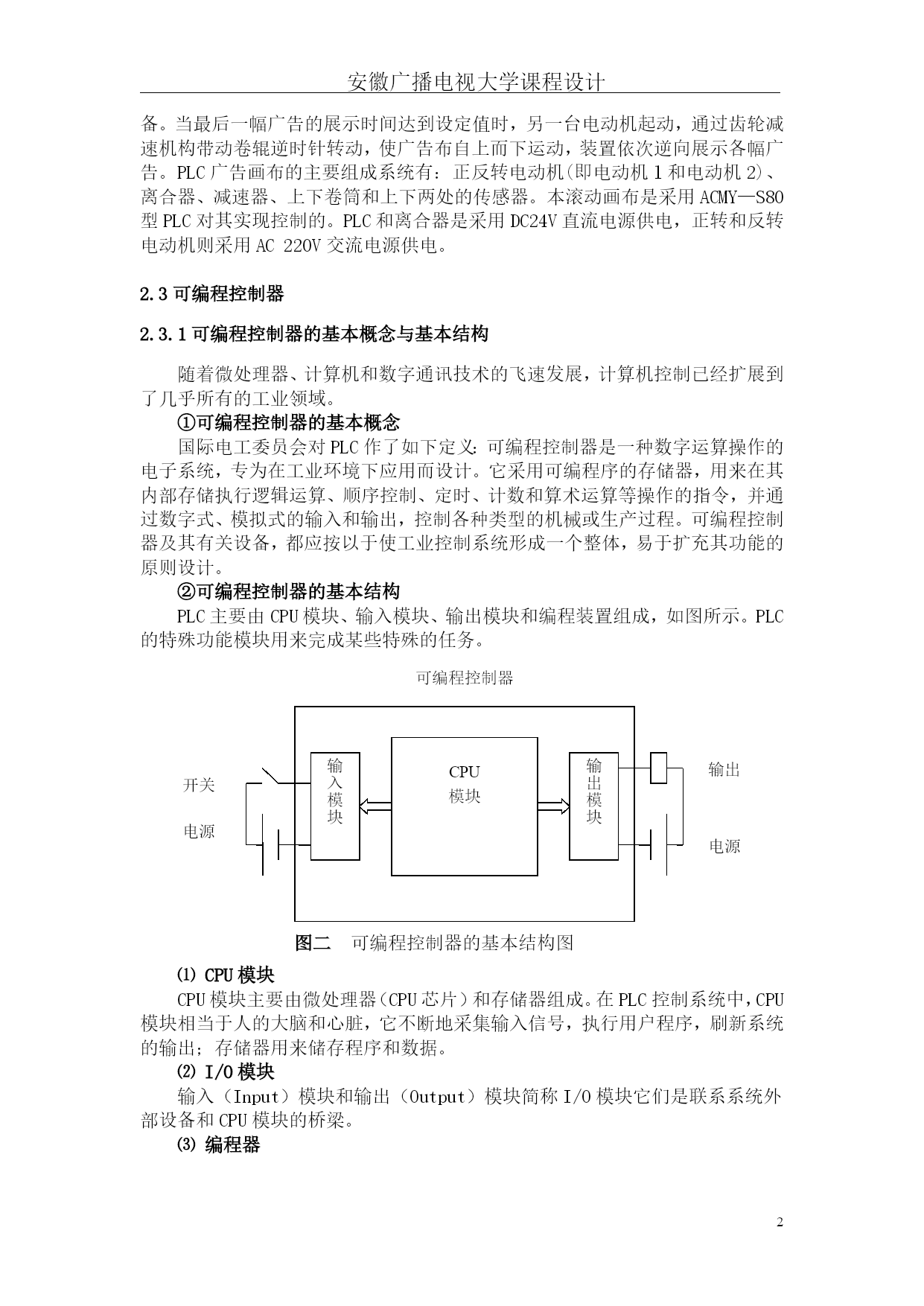

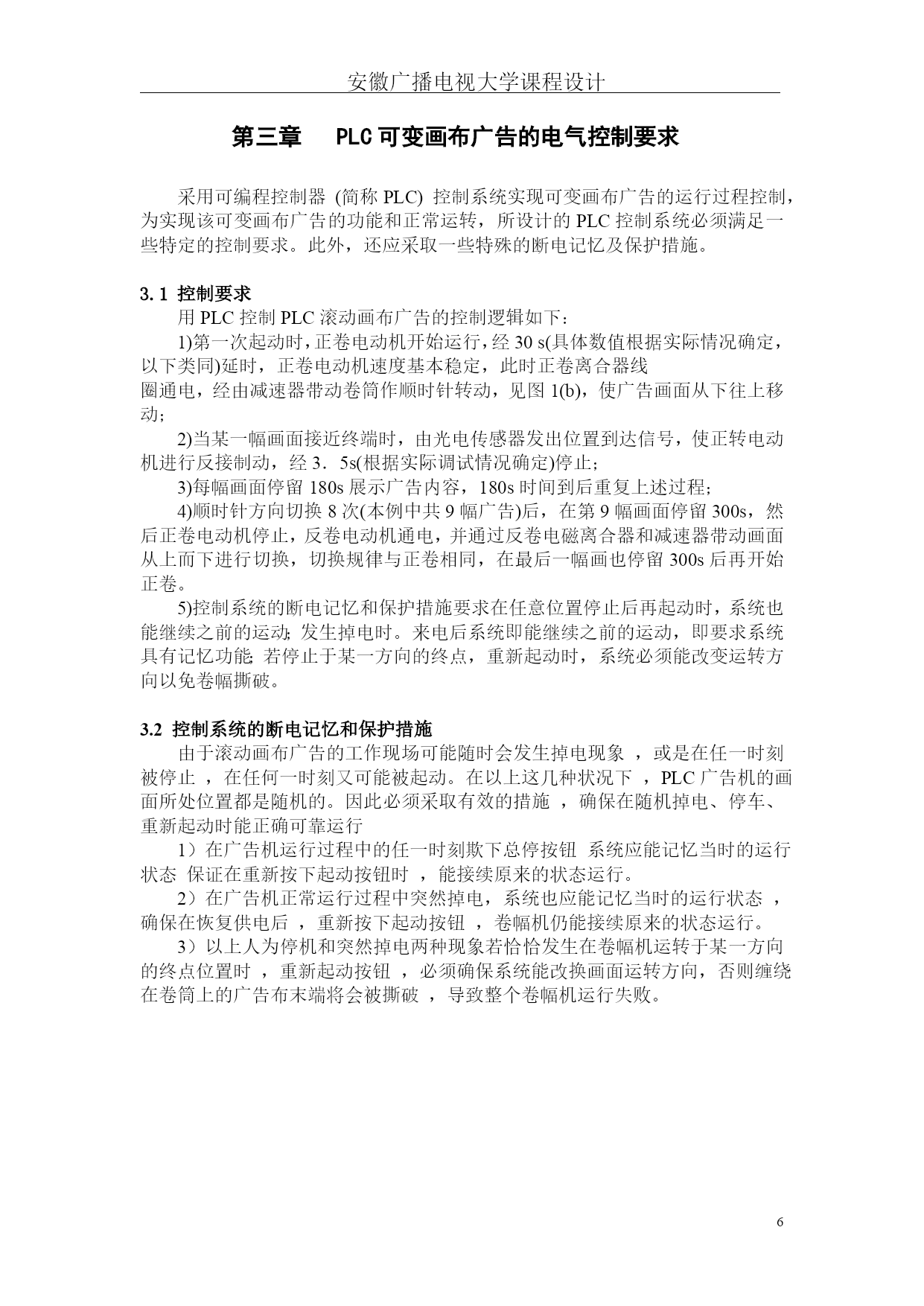

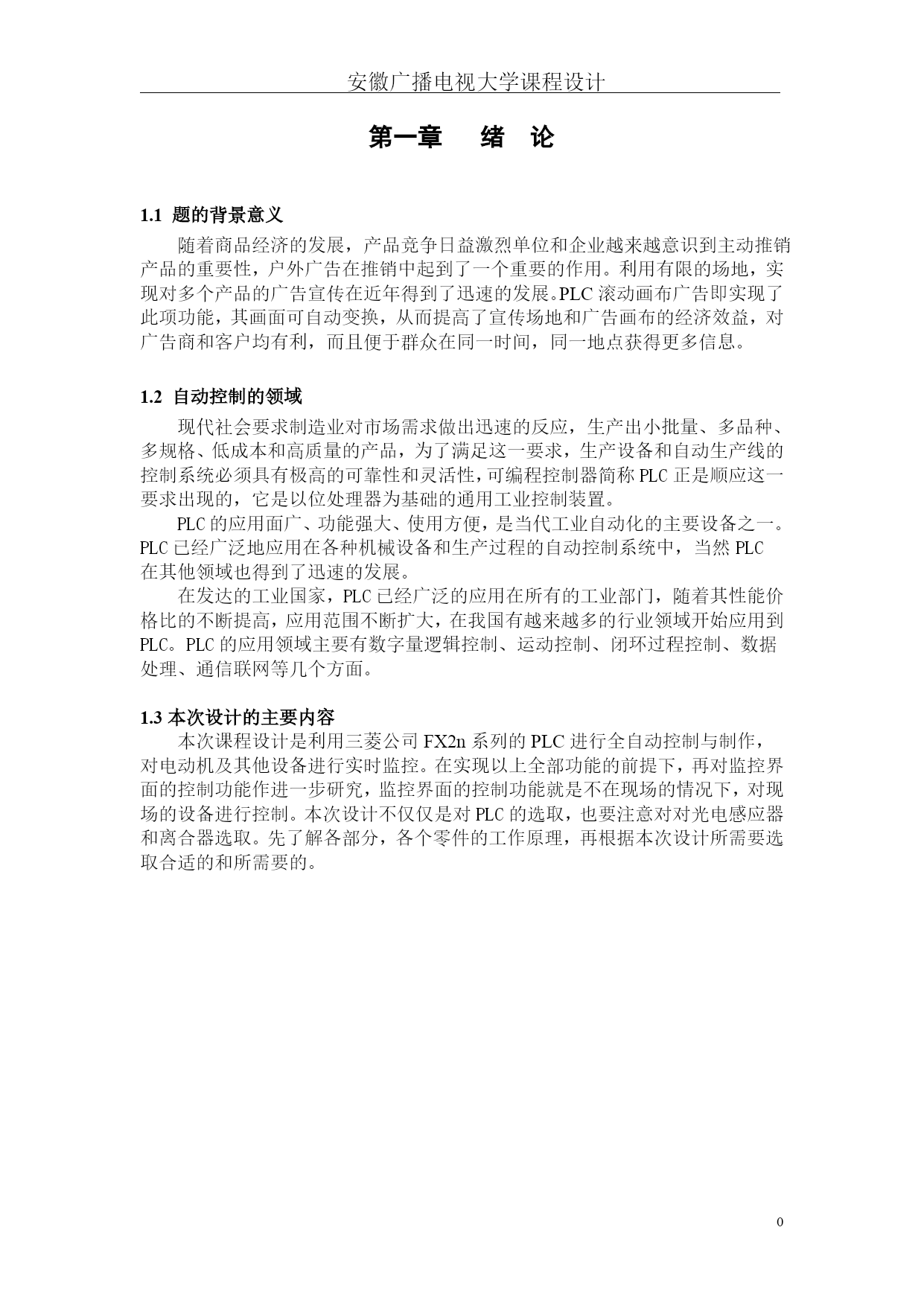

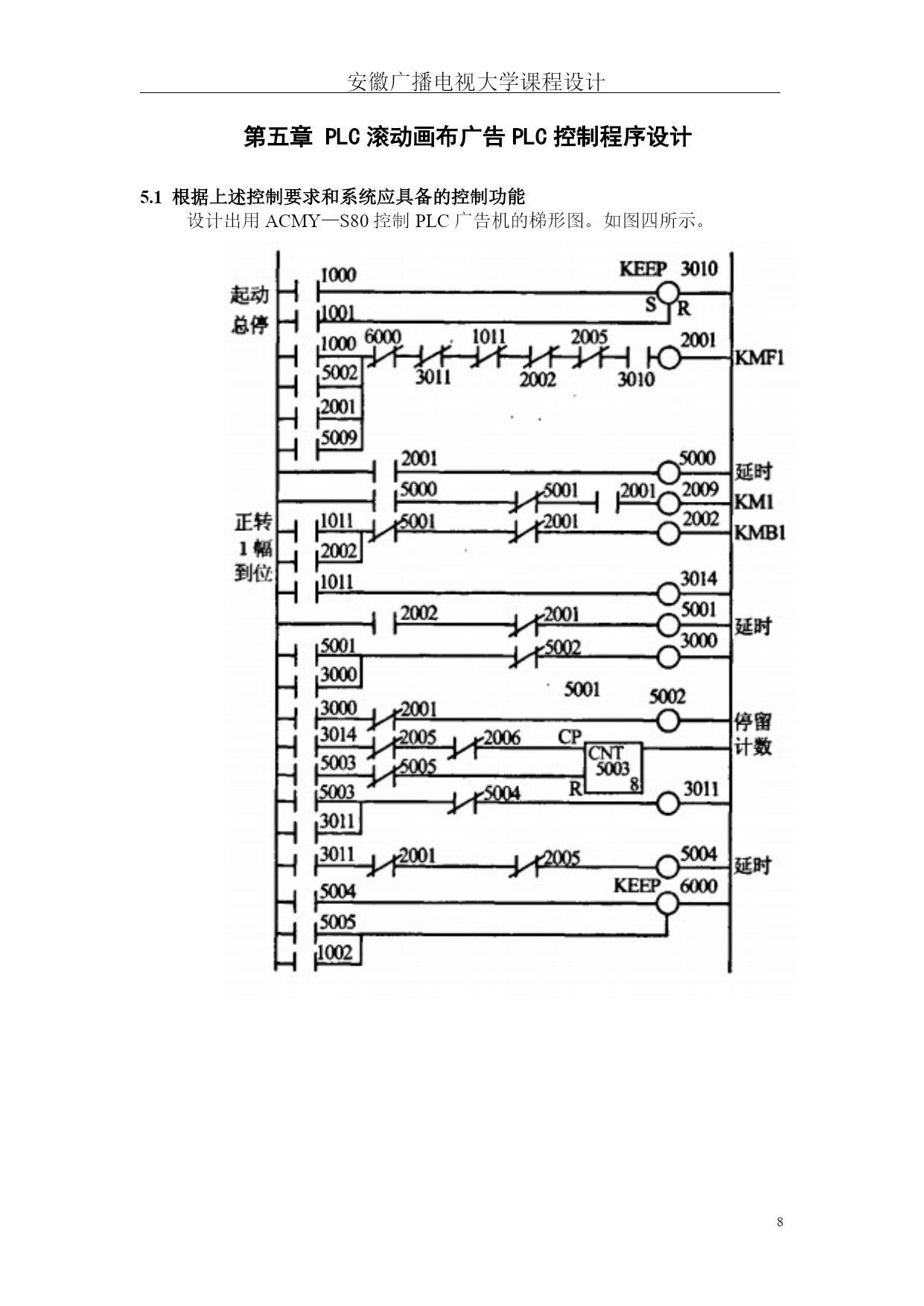

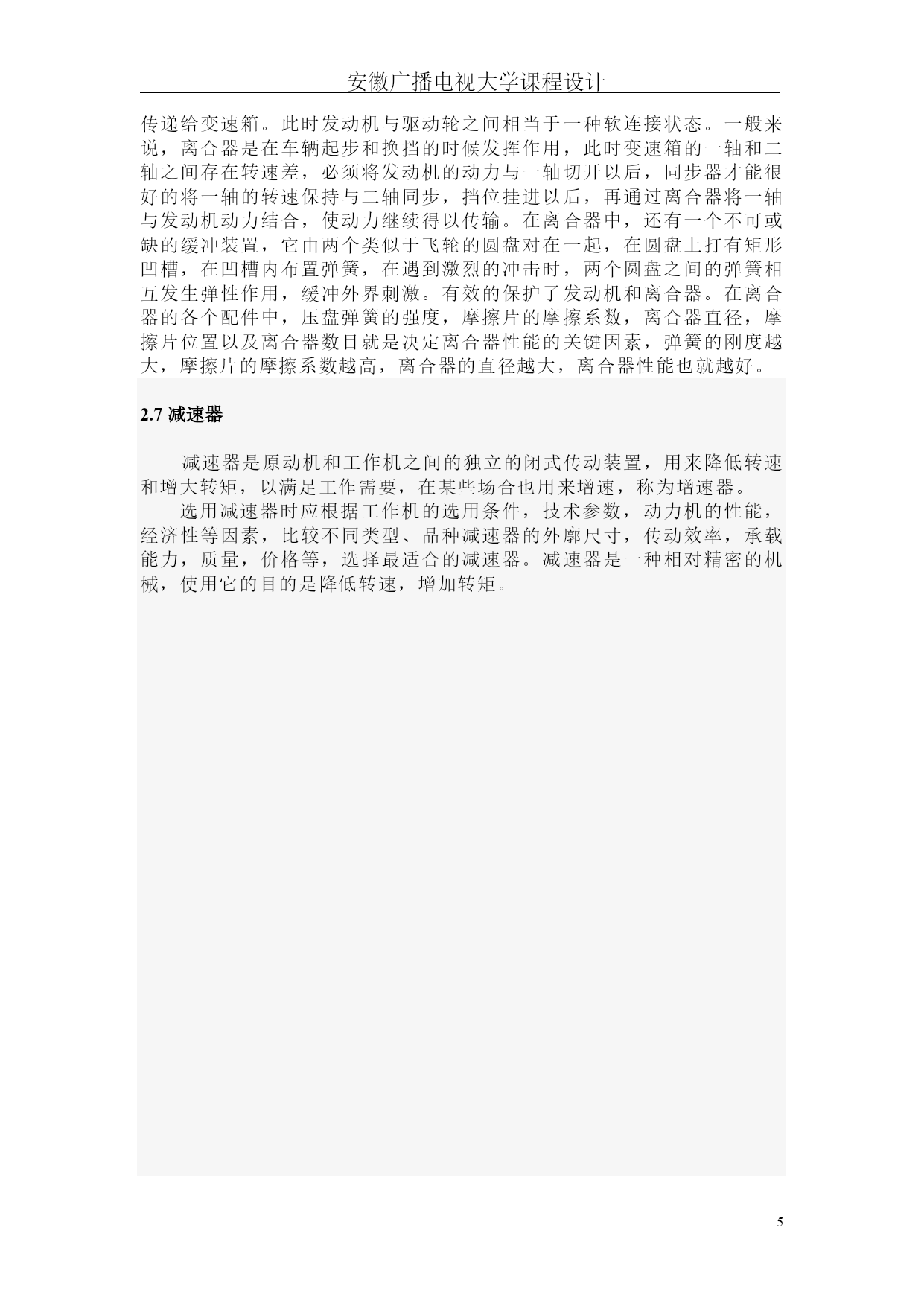

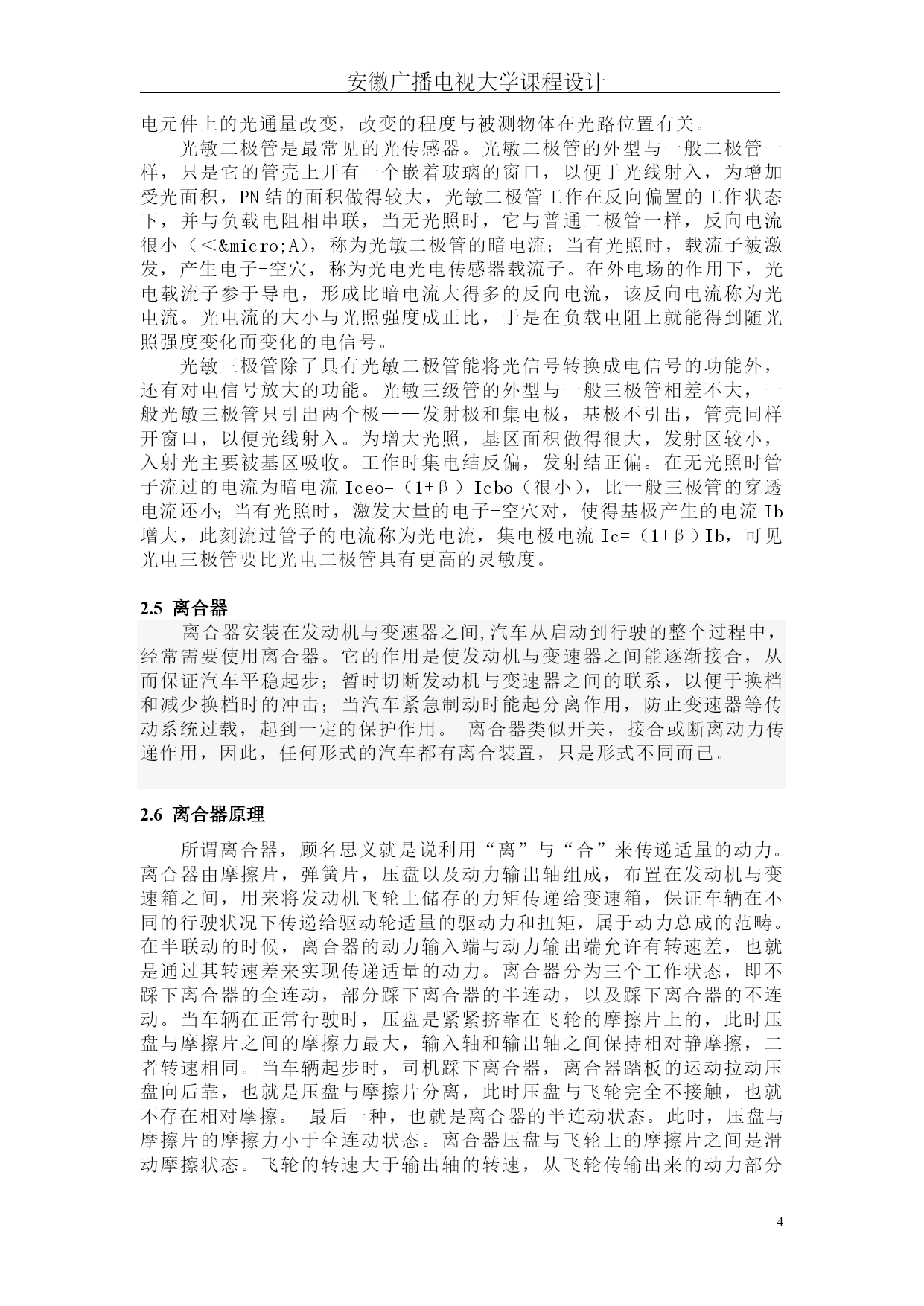

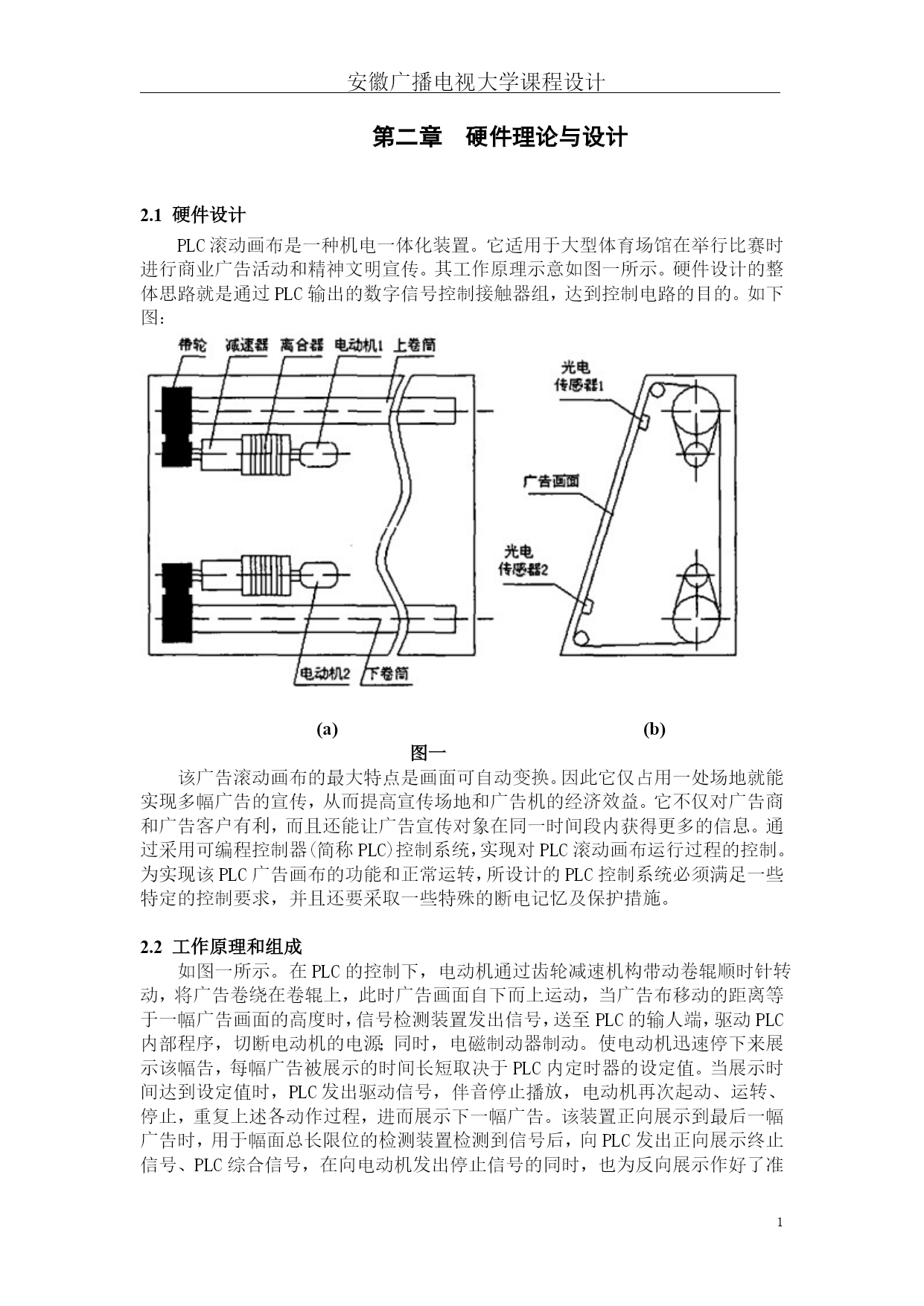

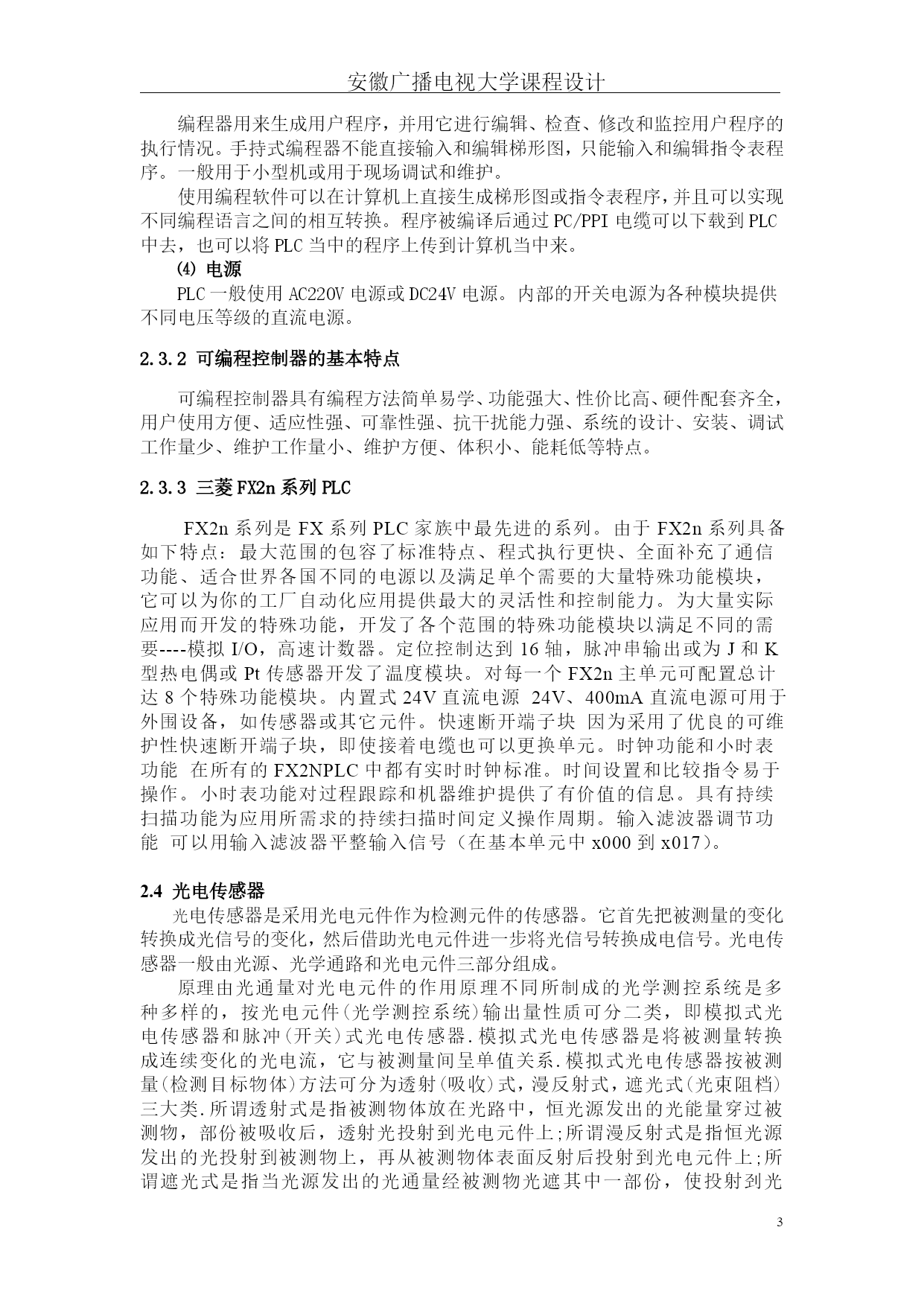

安徽广播电视大学课程设计PAGE9PAGE14PAGE1目录摘要I第1章绪论11.1选题的背景意义11.2自动控制应用领域11.3本次设计的主要内容1第2章硬件理论与设计22.1硬件设计22.2工作原理和组成22.3可编程控制器32.4光电传感器42.5离合器52.6离合器原理52.7减速器6第3章PLC可变画面广告的电气控制要求73.1控制要求73.2控制系统的断电记忆和保护措施7第4章PLC控I/O接口分配和控制程序设计84.1方案84.2I/O分配8第5章PLC可变画布广告PLC控制程序设计95.1根据上述控制要求和系统应具备的控制功能95.2梯形图分析10第6章减小TA的二次负载12第7章采用抗饱和能力强的继电保护装置13第8章结设计总结14参考文献…………………………………………………………………………15第一章绪论1.1题的背景意义随着商品经济的发展，产品竞争日益激烈单位和企业越来越意识到主动推销产品的重要性，户外广告在推销中起到了一个重要的作用。利用有限的场地，实现对多个产品的广告宣传在近年得到了迅速的发展。PLC滚动画布广告即实现了此项功能，其画面可自动变换，从而提高了宣传场地和广告画布的经济效益，对广告商和客户均有利，而且便于群众在同一时间，同一地点获得更多信息。1.2自动控制的领域现代社会要求制造业对市场需求做出迅速的反应，生产出小批量、多品种、多规格、低成本和高质量的产品，为了满足这一要求，生产设备和自动生产线的控制系统必须具有极高的可靠性和灵活性，可编程控制器简称PLC正是顺应这一要求出现的，它是以位处理器为基础的通用工业控制装置。PLC的应用面广、功能强大、使用方便，是当代工业自动化的主要设备之一。PLC已经广泛地应用在各种机械设备和生产过程的自动控制系统中，当然PLC在其他领域也得到了迅速的发展。在发达的工业国家，PLC已经广泛的应用在所有的工业部门，随着其性能价格比的不断提高，应用范围不断扩大，在我国有越来越多的行业领域开始应用到PLC。PLC的应用领域主要有数字量逻辑控制、运动控制、闭环过程控制、数据处理、通信联网等几个方面。1.3本次设计的主要内容本次课程设计是利用三菱公司FX2n系列的PLC进行全自动控制与制作，对电动机及其他设备进行实时监控。在实现以上全部功能的前提下，再对监控界面的控制功能作进一步研究，监控界面的控制功能就是不在现场的情况下，对现场的设备进行控制。本次设计不仅仅是对PLC的选取，也要注意对对光电感应器和离合器选取。先了解各部分，各个零件的工作原理，再根据本次设计所需要选取合适的和所需要的。第二章硬件理论与设计2.1硬件设计PLC滚动画布是一种机电一体化装置。它适用于大型体育场馆在举行比赛时进行商业广告活动和精神文明宣传。其工作原理示意如图一所示。硬件设计的整体思路就是通过PLC输出的数字信号控制接触器组，达到控制电路的目的。如下图：(b)图一该广告滚动画布的最大特点是画面可自动变换。因此它仅占用一处场地就能实现多幅广告的宣传，从而提高宣传场地和广告机的经济效益。它不仅对广告商和广告客户有利，而且还能让广告宣传对象在同一时间段内获得更多的信息。通过采用可编程控制器(简称PLC)控制系统，实现对PLC滚动画布运行过程的控制。为实现该PLC广告画布的功能和正常运转，所设计的PLC控制系统必须满足一些特定的控制要求，并且还要采取一些特殊的断电记忆及保护措施。2.2工作原理和组成如图一所示。在PLC的控制下，电动机通过齿轮减速机构带动卷辊顺时针转动，将广告卷绕在卷辊上，此时广告画面自下而上运动，当广告布移动的距离等于一幅广告画面的高度时，信号检测装置发出信号，送至PLC的输人端，驱动PLC内部程序，切断电动机的电源；同时，电磁制动器制动。使电动机迅速停下来展示该幅告，每幅广告被展示的时间长短取决于PLC内定时器的设定值。当展示时间达到设定值时，PLC发出驱动信号，伴音停止播放，电动机再次起动、运转、停止，重复上述各动作过程，进而展示下一幅广告。该装置正向展示到最后一幅广告时，用于幅面总长限位的检测装置检测到信号后，向PLC发出正向展示终止信号、PLC综合信号，在向电动机发出停止信号的同时，也为反向展示作好了准备。当最后一幅广告的展示时间达到设定值时，另一台电动机起动，通过齿轮减速机构带动卷辊逆时针转动，使广告布自上而下运动，装置依次逆向展示各幅广告。PLC广告画布的主要组成系统有：正反转电动机(即电动机l和电动机2)、离合器、减速器、上下卷筒和上下两处的传感器。本滚动画布是采用ACMY—S80型PLC对其实现控制的。PLC和离合
