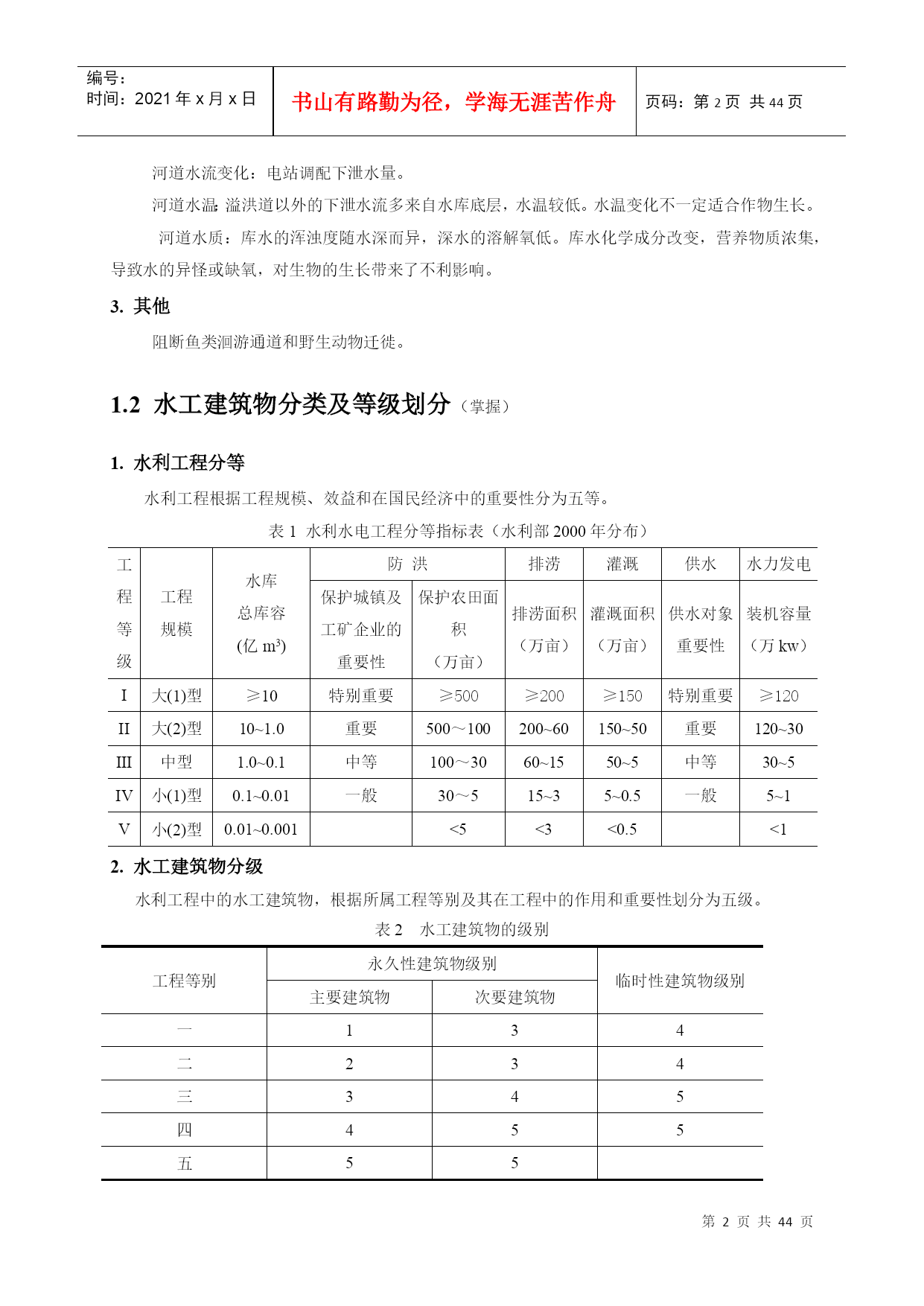

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE44页共NUMPAGES44页第PAGE\*MERGEFORMAT44页共NUMPAGES\*MERGEFORMAT44页第二部分(2)水利工程宋文晶songwj@mail.tsinghua.edu.cn重点水利枢纽分等和水工建筑物分级水工建筑物的分类重力坝、拱坝、土石坝的特点、适用条件水闸的分类和位置河堤的分类桥梁的种类、特点水利工程：对自然界的地表水和地下水进行控制和调配，以达到除害兴利目的而修建的工程。第一节概述1.1水利工程对环境的影响（了解）1.库区淹没：库区回水范围内淹没耕地、生活区、名胜古迹等等，移民。滑坡、坍岸：岸坡浸水后岩体抗剪强度降低，当库水位降低时有可能因失稳而坍滑。水库淤积：水流入库后流速降低，挟沙能力下降。水温变化：水温变幅随水深增加而减小。水质变化：库内生物分解。气象变化：大水域影响小气候，多雾、气温变幅减小、降雨形态变化。诱发地震：库区存在活动性地质构造。卫生条件：水位上升导致土地盐碱化，孳生蚊虫微生物。2.水库下游河道冲刷：泥沙淤积库内，下泄清水冲刷能力加大。河道水流变化：电站调配下泄水量。河道水温：溢洪道以外的下泄水流多来自水库底层，水温较低。水温变化不一定适合作物生长。河道水质：库水的浑浊度随水深而异，深水的溶解氧低。库水化学成分改变，营养物质浓集，导致水的异怪或缺氧，对生物的生长带来了不利影响。3.其他阻断鱼类洄游通道和野生动物迁徙。1.2水工建筑物分类及等级划分（掌握）1.水利工程分等水利工程根据工程规模、效益和在国民经济中的重要性分为五等。表1水利水电工程分等指标表（水利部2000年分布）工程等级工程规模水库总库容(亿m3)防洪排涝灌溉供水水力发电保护城镇及工矿企业的重要性保护农田面积（万亩）排涝面积（万亩）灌溉面积（万亩）供水对象重要性装机容量（万kw）I大(1)型≥10特别重要≥500≥200≥150特别重要≥120II大(2)型10~1.0重要500～100200~60150~50重要120~30III中型1.0~0.1中等100～3060~1550~5中等30~5IV小(1)型0.1~0.01一般30～515~35~0.5一般5~1V小(2)型0.01~0.001<5<3<0.5<12.水工建筑物分级水利工程中的水工建筑物，根据所属工程等别及其在工程中的作用和重要性划分为五级。表2水工建筑物的级别工程等别永久性建筑物级别临时性建筑物级别主要建筑物次要建筑物一134二234三345四455五55注：①永久建筑物――工程运行期间使用的建筑物，根据重要性分为：主要建筑物――系指失事后将造成下游灾害或严重影响工程效益的建筑物，如坝、闸、电站厂房、泵站等。次要建筑物――系指失事后不致造成下游灾害或对工程效益影响不大，易于修复的建筑物，如挡土墙、导流墙、护岸等。②临时性建筑物――系指工程施工期间使用的建筑物，如：导流建筑物、施工围堰等。(1)对于二至五等的工程及临时工程，下述情况经论证可提高或降低级别：工程位置特别重要，失事后将造成重大灾害者，可提高一级。工程地质条件特别复杂或者采用经验较少的新型结构时，可提高一级。临时性水工建筑物一旦失事将造成严重灾害或对施工有严重影响时，可提高一级。失事后影响不大的工程，经论证可适当降低级别。(2)对水工建筑物的要求：（1）设计基准期。一级挡水建筑物100年，其他永久建筑物50年。临时建筑物按预定的使用年限及可能滞后的时间确定。特大工程挡水建筑物的设计基准期经专门研究决定。（2）抗御灾害能力。如：防洪标准、抗震标准、坝顶超高等（3）安全性。如：建筑物的强度和稳定安全指标，限制变形要求等水工建筑物的结构安全级别，应根据建筑物的重要性及破坏可能产生后果的严重性而定，与水工建筑物的级别对应而分为三级。表3水工建筑物的结构安全级别水工建筑物的级别水工建筑物的结构安全级别1I2，3II4，5III对有特殊安全要求的水工建筑物，其结构的安全级别应专门研究决定。结构及其构件的安全级别，可依其在水工建筑物中的部位，本身破坏对水工建筑物安全影响的大小，取与水工建筑物的结构安全级别相同或降低一级。地基基础的安全级别与建筑物的结构安全级别相同。（4）运行可靠性。如：建筑物的供电、供水、通航保证率、闸门等设备的可用性等。建筑材料。如：使用材料的品种、质量和耐久性等。3.水工建筑物的分类（按功能）挡水建筑物：用以拦截江河，相成水库或壅高水位。坝、闸、堤防、海塘泄水建筑物：用以宣泄多余水量，排放泥沙和冰凌等。溢流坝、泄水孔、溢洪
