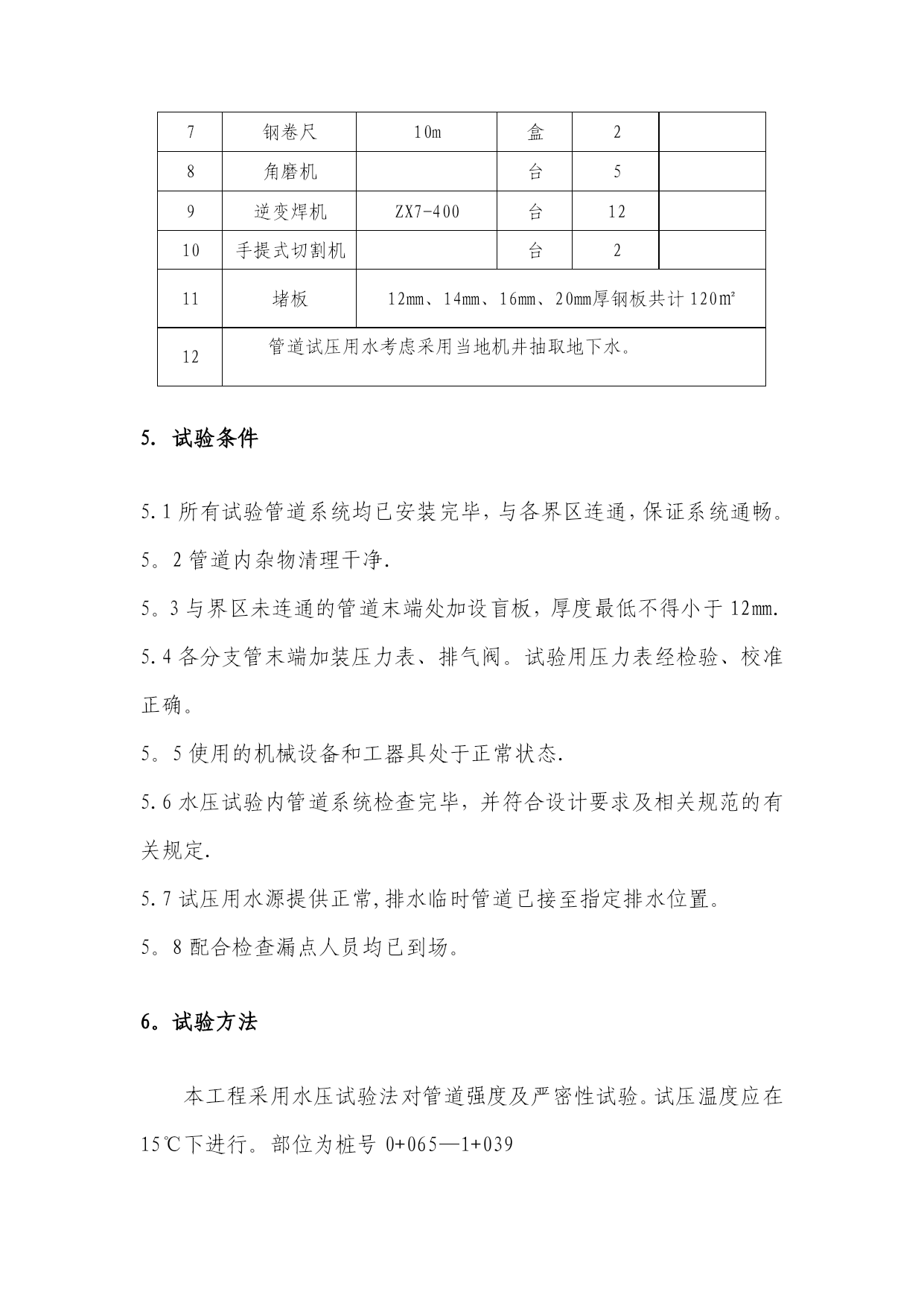

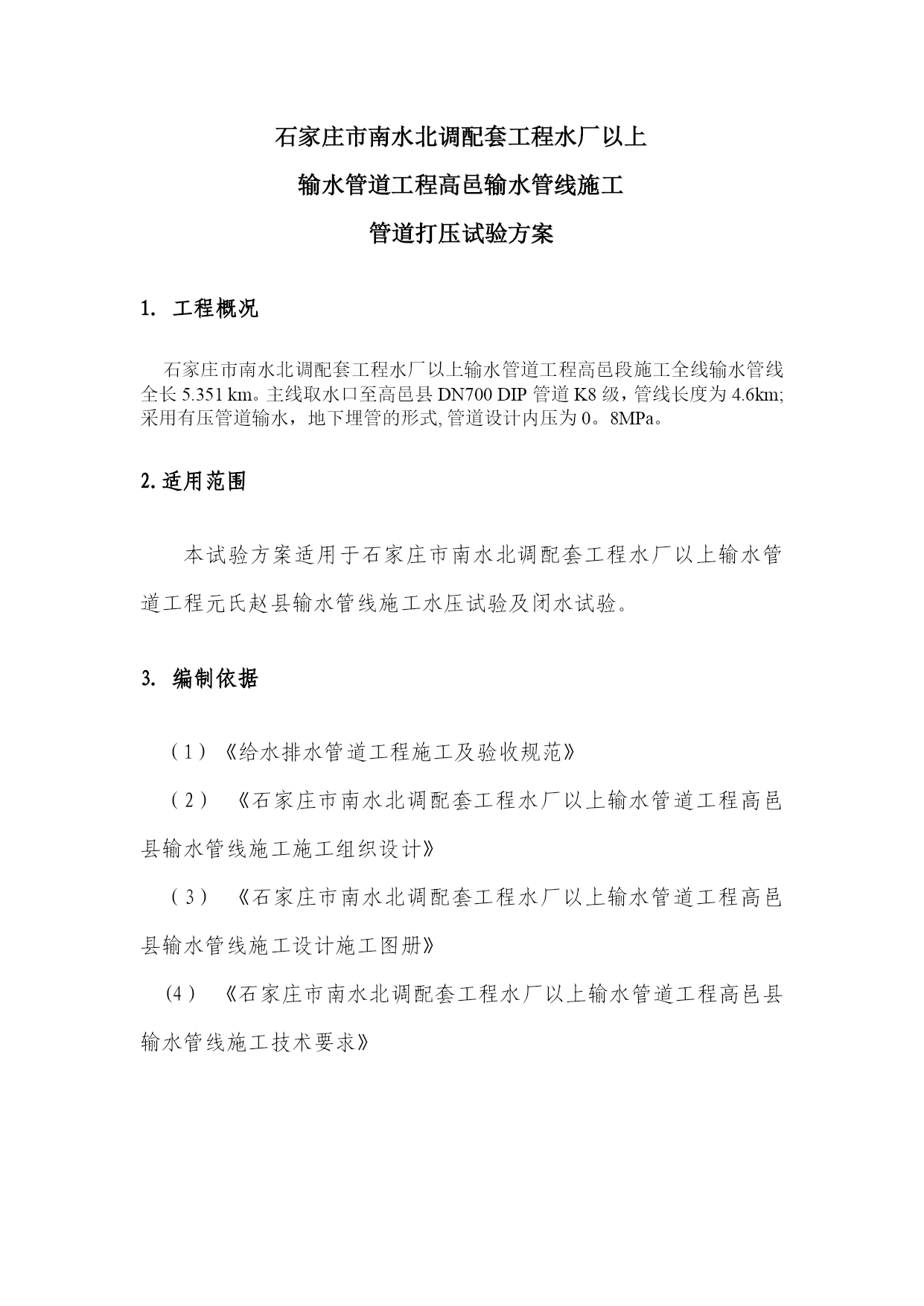

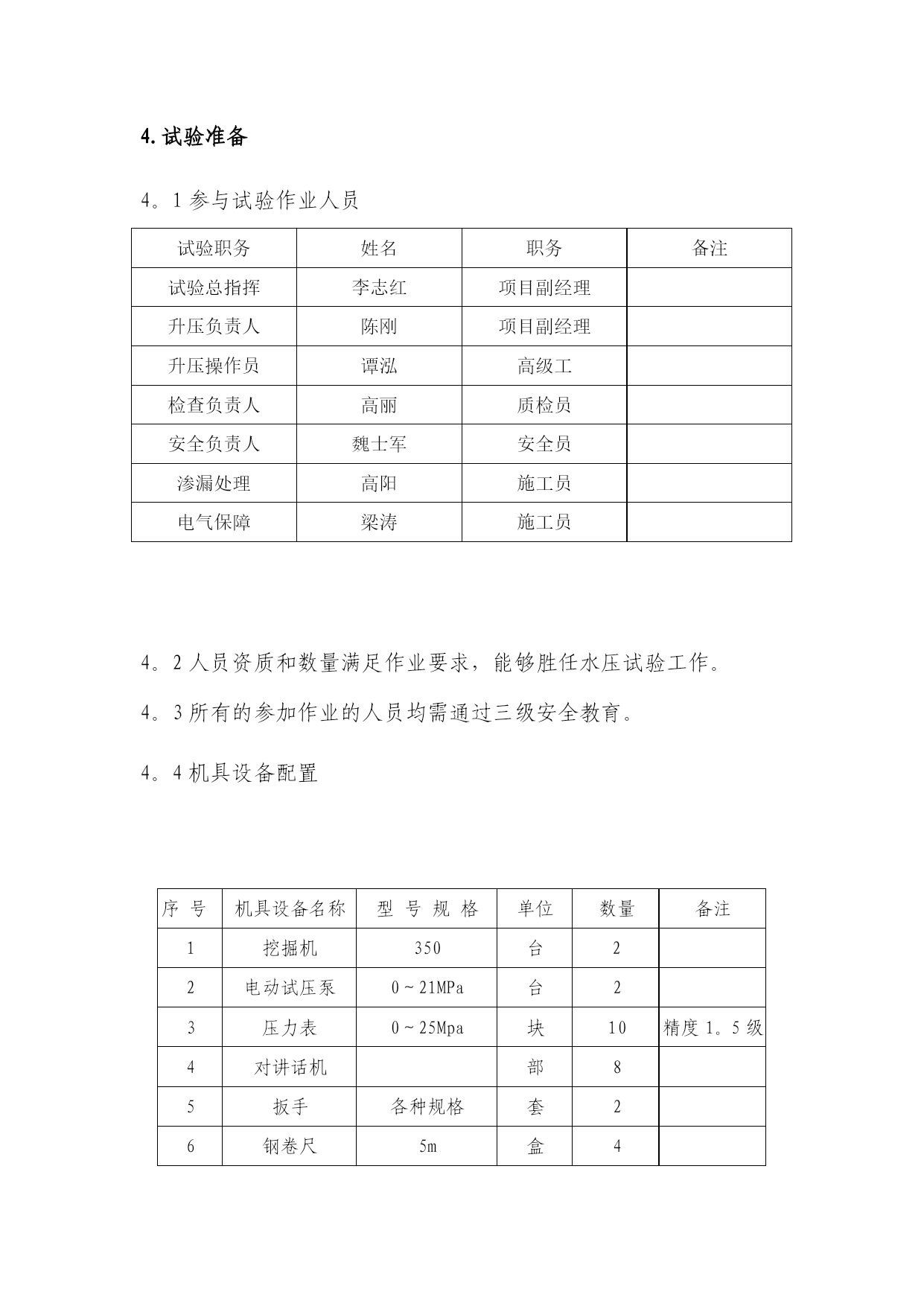

管道打压施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载目录TOC\o”1—1”\h\z\uHYPERLINK\l"_Toc371408113”1.工程概况PAGEREF_Toc371408113\h2HYPERLINK\l”_Toc371408114"2.适用范围PAGEREF_Toc371408114\h2HYPERLINK\l”_Toc371408115"3.编制依据PAGEREF_Toc371408115\h2HYPERLINK\l"_Toc371408116”4.试验准备PAGEREF_Toc371408116\h3HYPERLINK\l"_Toc371408117”5．试验条件PAGEREF_Toc371408117\h4HYPERLINK\l"_Toc371408118”6。试验方法PAGEREF_Toc371408118\h5HYPERLINK\l"_Toc371408119”7、安全施工措施PAGEREF_Toc371408119\h7HYPERLINK\l"_Toc371408120”8、环保文明施工措施PAGEREF_Toc371408120\h10石家庄市南水北调配套工程水厂以上输水管道工程高邑输水管线施工管道打压试验方案1.工程概况石家庄市南水北调配套工程水厂以上输水管道工程高邑段施工全线输水管线全长5.351km。主线取水口至高邑县DN700DIP管道K8级，管线长度为4.6km;采用有压管道输水，地下埋管的形式,管道设计内压为0。8MPa。2.适用范围本试验方案适用于石家庄市南水北调配套工程水厂以上输水管道工程元氏赵县输水管线施工水压试验及闭水试验。3.编制依据（1）《给水排水管道工程施工及验收规范》（2）《石家庄市南水北调配套工程水厂以上输水管道工程高邑县输水管线施工施工组织设计》（3）《石家庄市南水北调配套工程水厂以上输水管道工程高邑县输水管线施工设计施工图册》(4）《石家庄市南水北调配套工程水厂以上输水管道工程高邑县输水管线施工技术要求》4.试验准备4。1参与试验作业人员试验职务姓名职务备注试验总指挥李志红项目副经理升压负责人陈刚项目副经理升压操作员谭泓高级工检查负责人高丽质检员安全负责人魏士军安全员渗漏处理高阳施工员电气保障梁涛施工员4。2人员资质和数量满足作业要求，能够胜任水压试验工作。4。3所有的参加作业的人员均需通过三级安全教育。4。4机具设备配置序号机具设备名称型号规格单位数量备注1挖掘机350台22电动试压泵0～21MPa台23压力表0～25Mpa块10精度1。5级4对讲话机部85扳手各种规格套26钢卷尺5m盒47钢卷尺10m盒28角磨机台59逆变焊机ZX7-400台1210手提式切割机台211堵板12㎜、14㎜、16㎜、20㎜厚钢板共计120㎡12管道试压用水考虑采用当地机井抽取地下水。5．试验条件5.1所有试验管道系统均已安装完毕，与各界区连通，保证系统通畅。5。2管道内杂物清理干净.5。3与界区未连通的管道末端处加设盲板，厚度最低不得小于12㎜.5.4各分支管末端加装压力表、排气阀。试验用压力表经检验、校准正确。5。5使用的机械设备和工器具处于正常状态.5.6水压试验内管道系统检查完毕，并符合设计要求及相关规范的有关规定.5.7试压用水源提供正常,排水临时管道已接至指定排水位置。5。8配合检查漏点人员均已到场。6。试验方法本工程采用水压试验法对管道强度及严密性试验。试压温度应在15℃下进行。部位为桩号0+065—1+0396。1管道试压前须做好以下工作:（1）对管道、节点、接口等外观进行认真检查。(2）对管件逐一进行检查，特别是闸阀、排气阀检查其完整性,启闭灵活性,有无破损现象，并是否处于开启状态，不合格的及时更换，未开启的及时开启。（3）对支线管、支墩、后背进行检查，其一检查有无被其它施工单位施工时破坏或挖断等现象，其二检查管端堵板的牢固性，其三检查支墩强度是否达到强度要求、后背是否稳固。（4）试压所需的机械、设备是否配备齐全，人员是否到位，技术交底是否落实.（5）对试压设备、压力表、排气阀门等检测器具进行功能检查，并进行试用，保证检测器具的功能满足试验要求。(6）试验如发生管道破裂或漏水等突发现象，是否有应及措施。（7）试验所需的水源是否落实，水质是否为饮用水，做好水源引接及排水疏导路线工作。6.2闭水试验：（1）在试验管段下游管端堵板预留管口与注水管连接好，开始灌水,注水流速在0。1～0。2m/s之内，流量小于0。5m3
