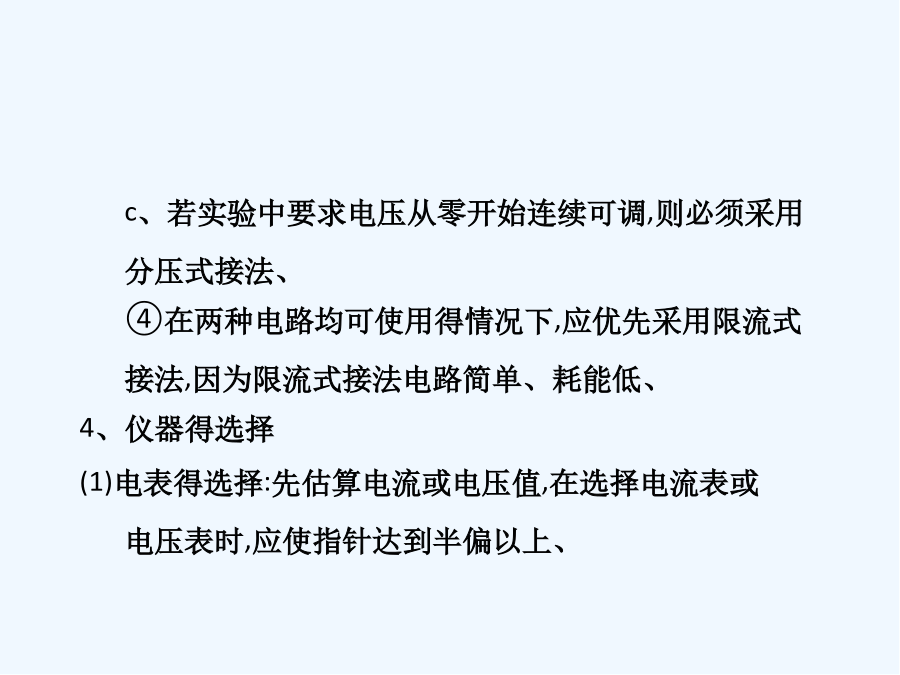

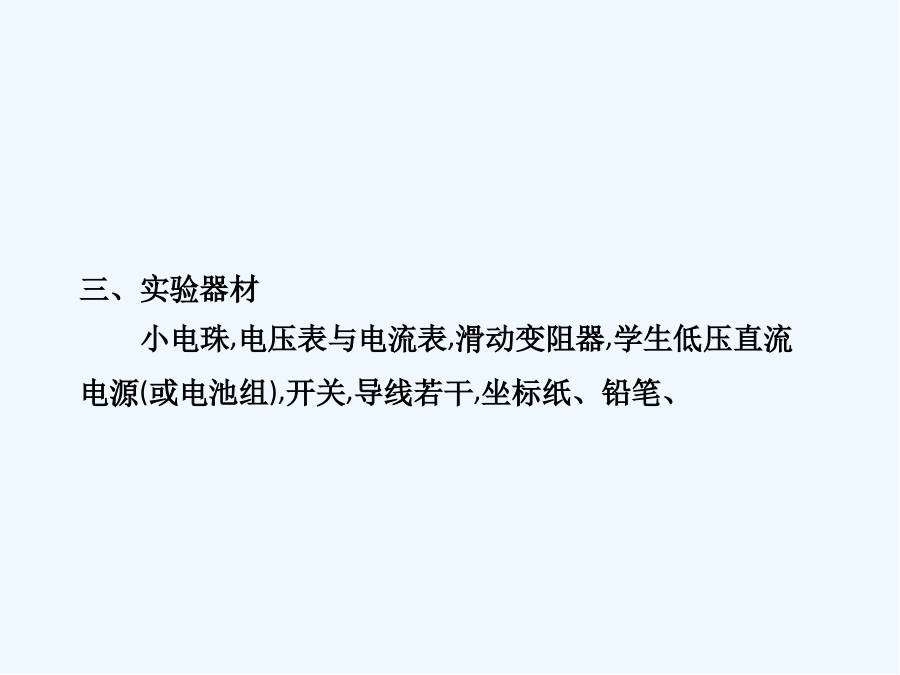

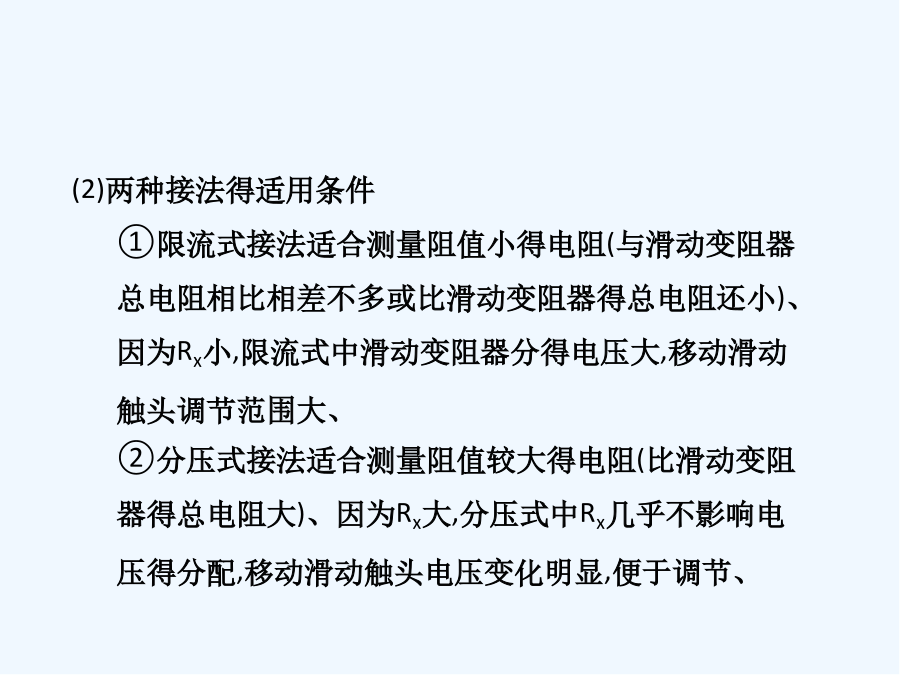

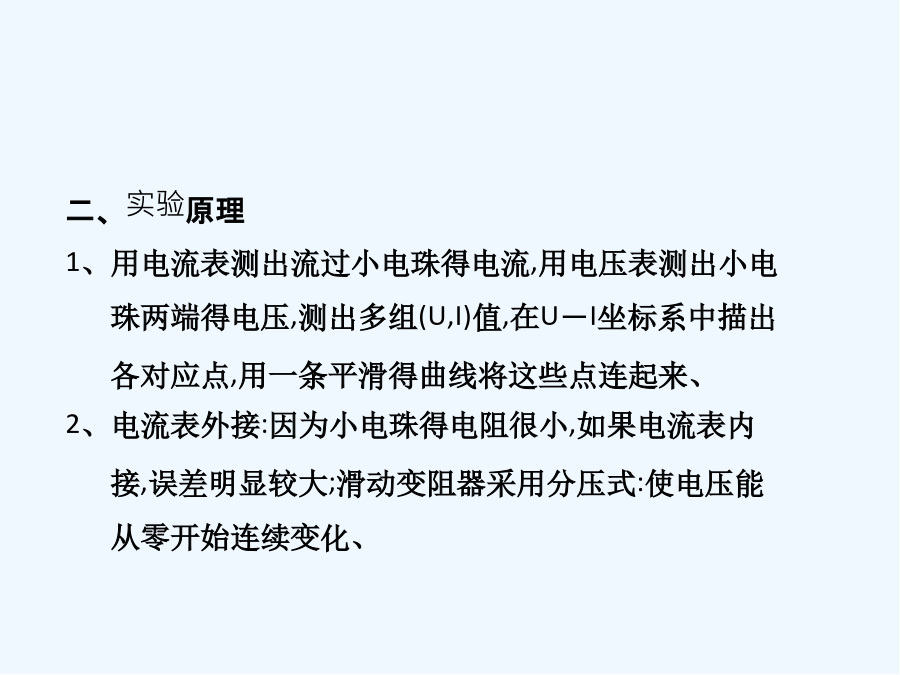

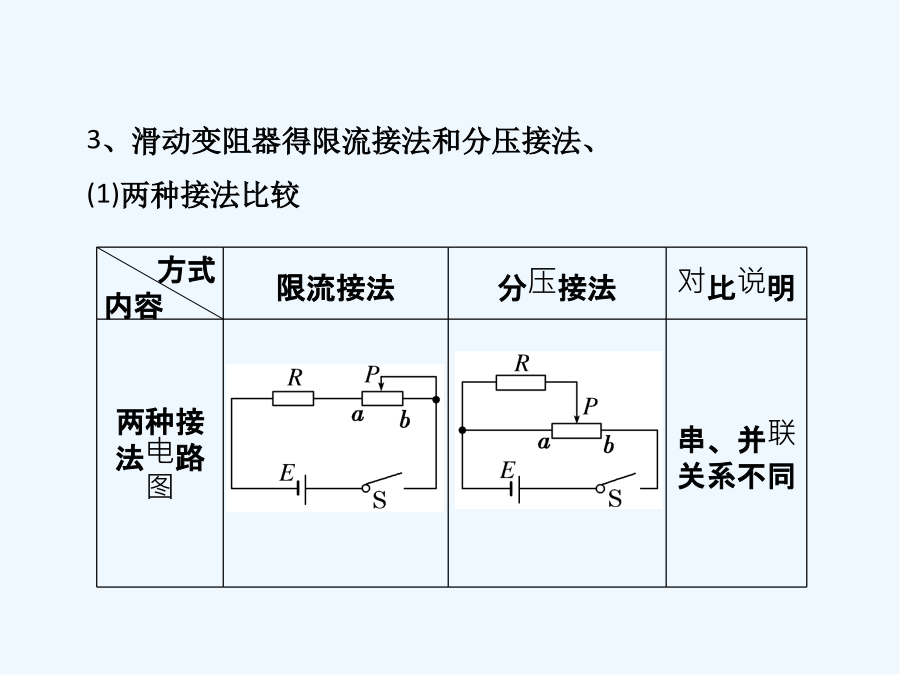

实验九描绘小电珠的伏安特性曲线一、实验目得1、描绘小电珠得伏安特性曲线、2、分析伏安特性曲线得变化规律、二、实验原理1、用电流表测出流过小电珠得电流,用电压表测出小电珠两端得电压,测出多组(U,I)值,在U－I坐标系中描出各对应点,用一条平滑得曲线将这些点连起来、2、电流表外接:因为小电珠得电阻很小,如果电流表内接,误差明显较大;滑动变阻器采用分压式:使电压能从零开始连续变化、3、滑动变阻器得限流接法和分压接法、(1)两种接法比较(2)两种接法得适用条件①限流式接法适合测量阻值小得电阻(与滑动变阻器总电阻相比相差不多或比滑动变阻器得总电阻还小)、因为Rx小,限流式中滑动变阻器分得电压大,移动滑动触头调节范围大、②分压式接法适合测量阻值较大得电阻(比滑动变阻器得总电阻大)、因为Rx大,分压式中Rx几乎不影响电压得分配,移动滑动触头电压变化明显,便于调节、③以下几种情况必须采用分压接法:a、若采用限流式不能控制电路中电流满足实验要求,即不论怎样调节滑动变阻器,待测电阻上得电流(或电压)都会超过电流表(或电压表)得量程,或超过待测电阻得额定电流,则必须选用分压式接法、b、若待测电阻得阻值比滑动变阻器总电阻大得多,以致在限流电路中,滑动变阻器得滑动触头从一端滑到另一端时,待测电阻上得电流或电压变化范围不够大,不利于多次测量求平均值,此时,应改用分压式接法、c、若实验中要求电压从零开始连续可调,则必须采用分压式接法、④在两种电路均可使用得情况下,应优先采用限流式接法,因为限流式接法电路简单、耗能低、4、仪器得选择(1)电表得选择:先估算电流或电压值,在选择电流表或电压表时,应使指针达到半偏以上、(2)滑动变阻器得选择:实验电路若采用限流式接法,一般选用阻值适当大一些得滑动变阻器,但不可过大;实验电路若采用分压式接法,应选择阻值小一些得滑动变阻器,以便于调节,但要注意其额定电压和额定电流值、(3)电源得选择:综合考虑小电珠、电压表、电流表得量程以及滑动变阻器得阻值,保证能为实验提供合适得电流或电压、三、实验器材小电珠,电压表与电流表,滑动变阻器,学生低压直流电源(或电池组),开关,导线若干,坐标纸、铅笔、四、实验操作1、实验步骤(1)根据小电珠上标示得额定电压和额定电流,选定电源得输出电压和电表得量程;(2)将小电珠、电流表、电压表、滑动变阻器、电源、开关用导线连接成如图实－9－1所示得电路;(3)将滑动变阻器得触头移动到右端,闭合开关,调节滑动变阻器,读出并记录多组U、I数值,将测量数据填入表格中;(4)断开开关,拆除电路,整理仪器、大家学习辛苦了，还是要坚持2、数据处理实验中得U、I数据记入下表中:五、注意事项1、电路得连接方式:电流表应采用外接法,滑动变阻器应采用分压式连接、2、闭合开关前,滑片应移到使小电珠得电压为0得一端、3、在I－U图线弯曲处,绘点要密、4、I－U图线上各点要用平滑曲线连接、六、误差分析1、由于电压表、电流表不就是理想电表,电表内阻对电路得影响会带来误差、2、电流表、电压表得读数带来误差,要严格按照读数规则读数、3、在坐标纸上描点,作图带来误差、[例1](2011·海淀模拟)在“描绘小电珠得伏安特性曲线”得实验中,可供选择得实验仪器如下:(1)在上述器材中,滑动变阻器应选__________;电流表应选__________、(2)在图实－9－2中用笔画线代替导线,把实验仪器连接成完整得实验电路、(3)利用实验中得到得实验数据在I­U坐标系中,描绘出了图实－9－3所示得小电珠得伏安特性曲线、根据此图给出得信息,可以判断出图实－9－4中正确得就是(图中P为小电珠功率)________、图实－9－4图实－9－5[答案](1)R1A2(2)见解析图(3)BD[例2](2010·浙江高考)在“描绘小灯泡得伏安特性曲线”得实验中,某同学测得电流－电压得数据如下表所示:(1)用上表数据描绘电压随电流得变化曲线;(2)为了探究灯丝电阻与温度得关系,已作出电阻随电流得变化曲线如图实－9－6所示;请指出图线得特征,并解释形成得原因、[解析](1)(2)电阻随电流增大存在三个区间,电阻随电流得变化快慢不同第一区间电流很小时,电阻变化不大;第二区间灯丝温度升高快,电阻增大快;第三区间部分电能转化为光能,灯丝温度升高变慢,电阻增大也变慢1、在描绘小灯泡得伏安特性曲线时,采用如图实－9－8所示得电路,实验中发现移动滑动变阻器得滑片时,电流表得示数变化而电压表得指针不动,下列原因可能得就是()A、灯泡中灯丝已烧断B、滑片接触不良C、灯泡内部短路D、滑动变阻器A端接触不良解析:由图知,若电压表得电阻无穷大,移动滑片
