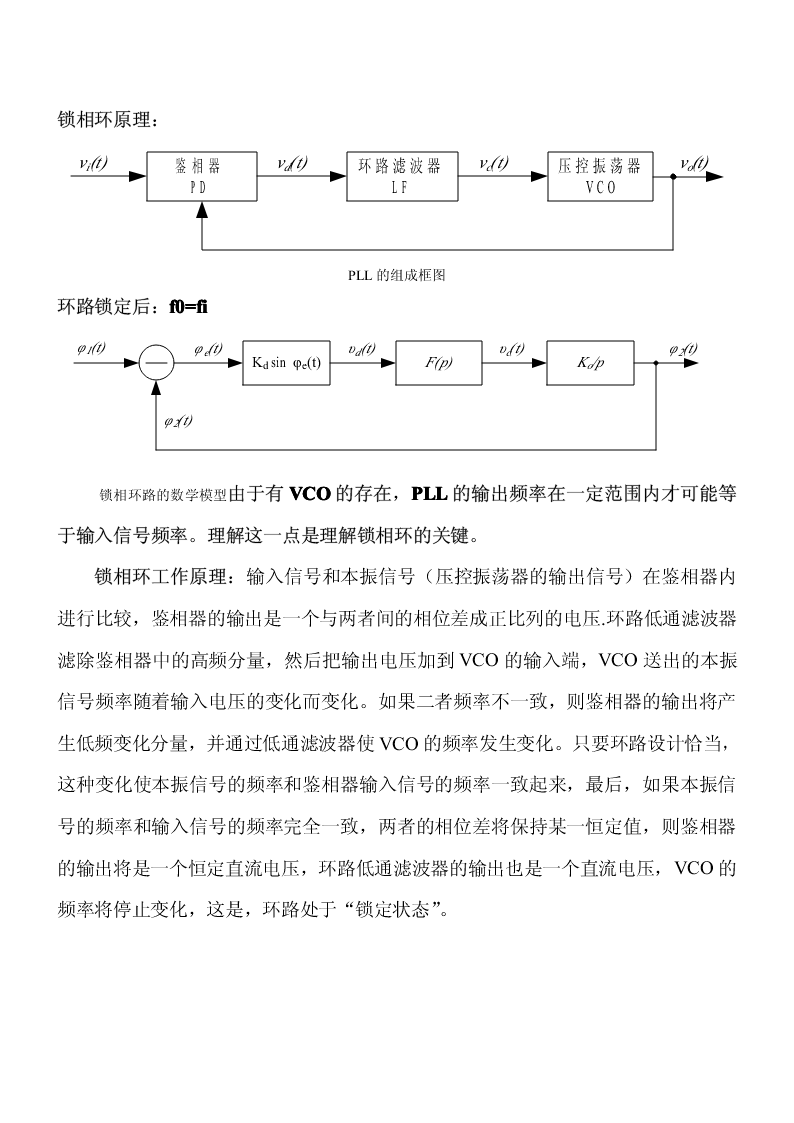

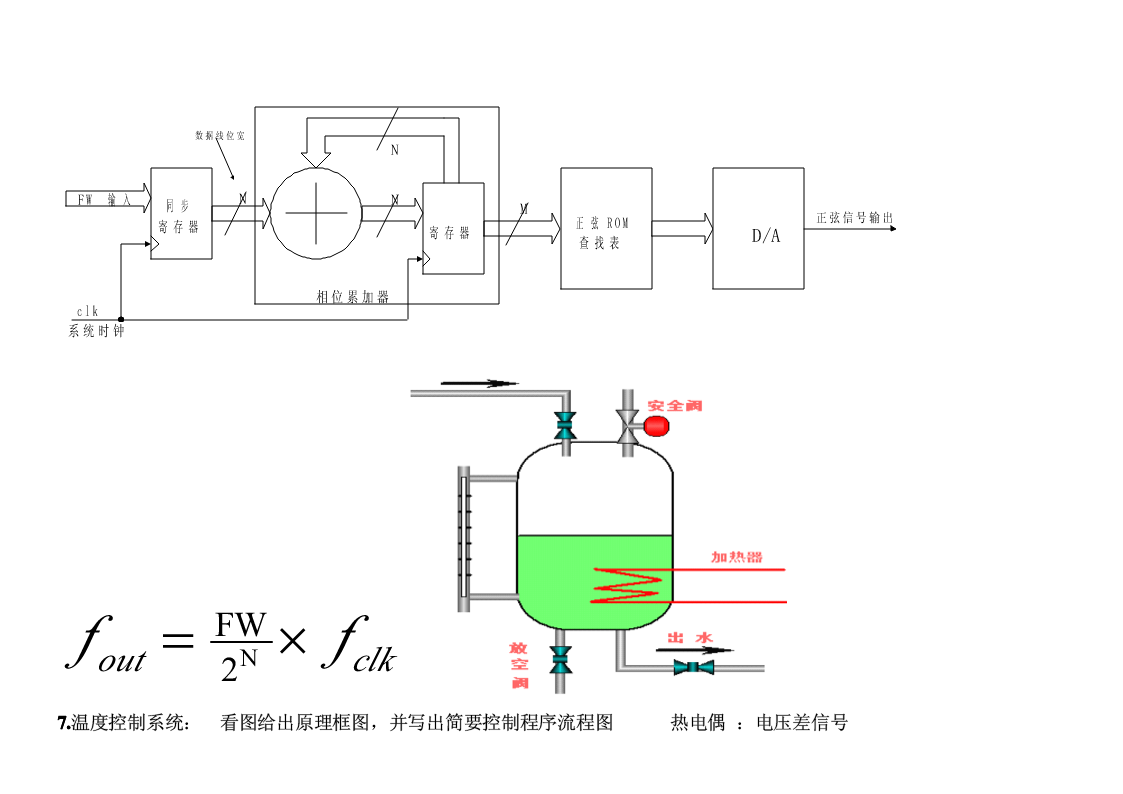

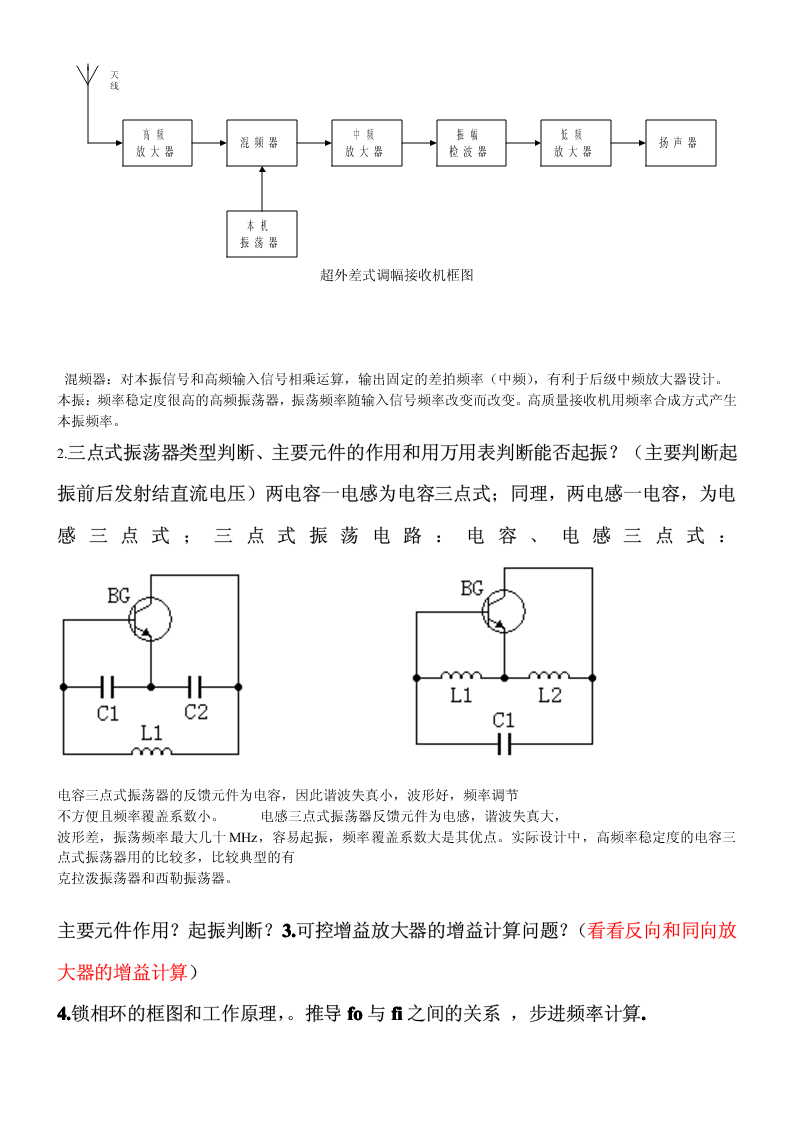

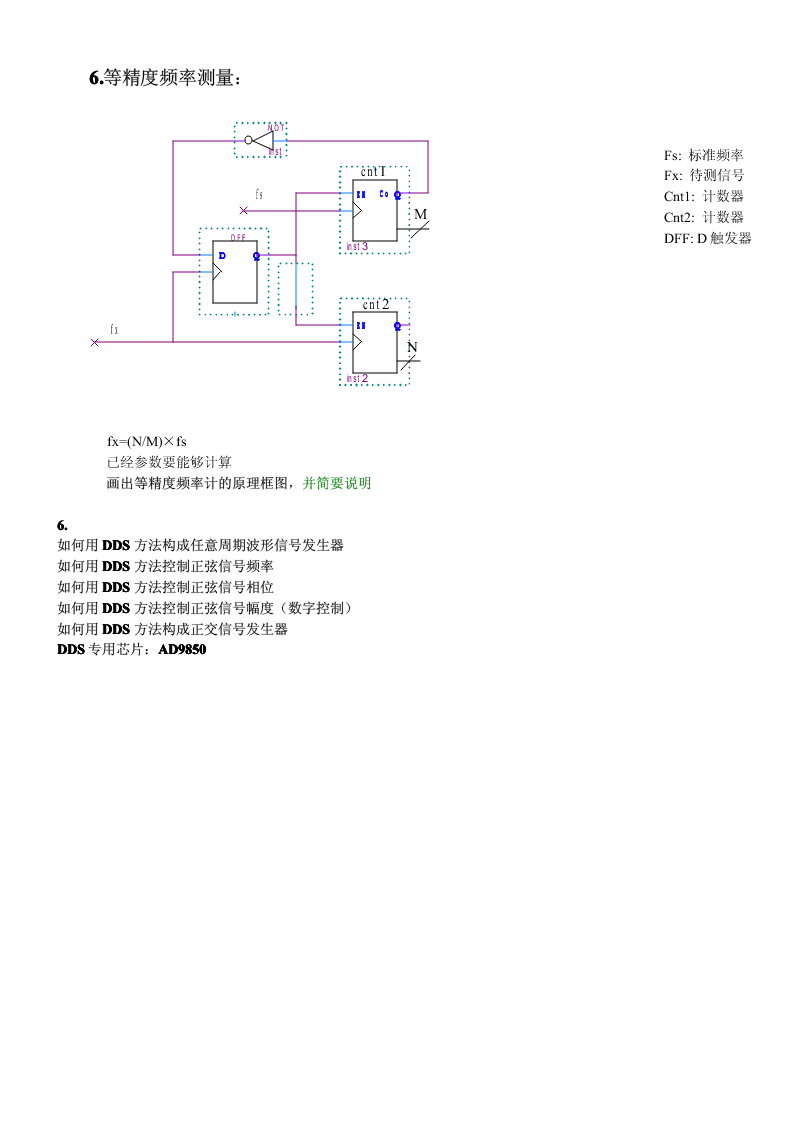

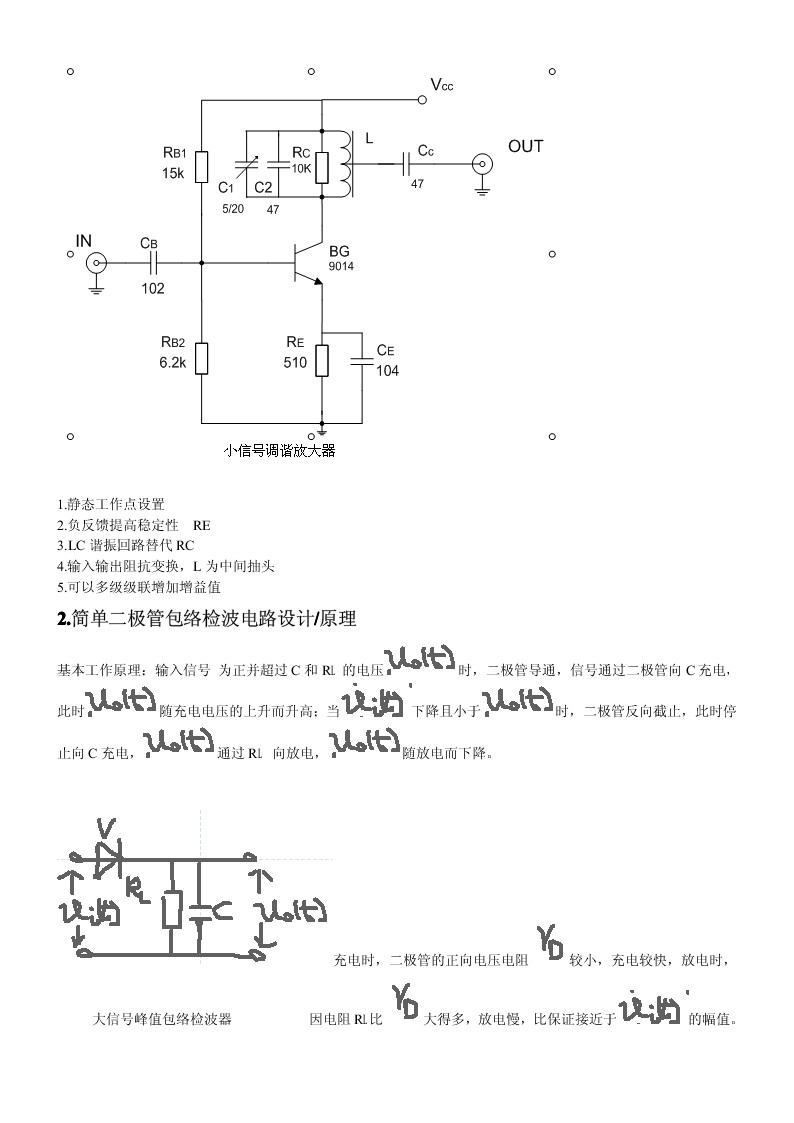

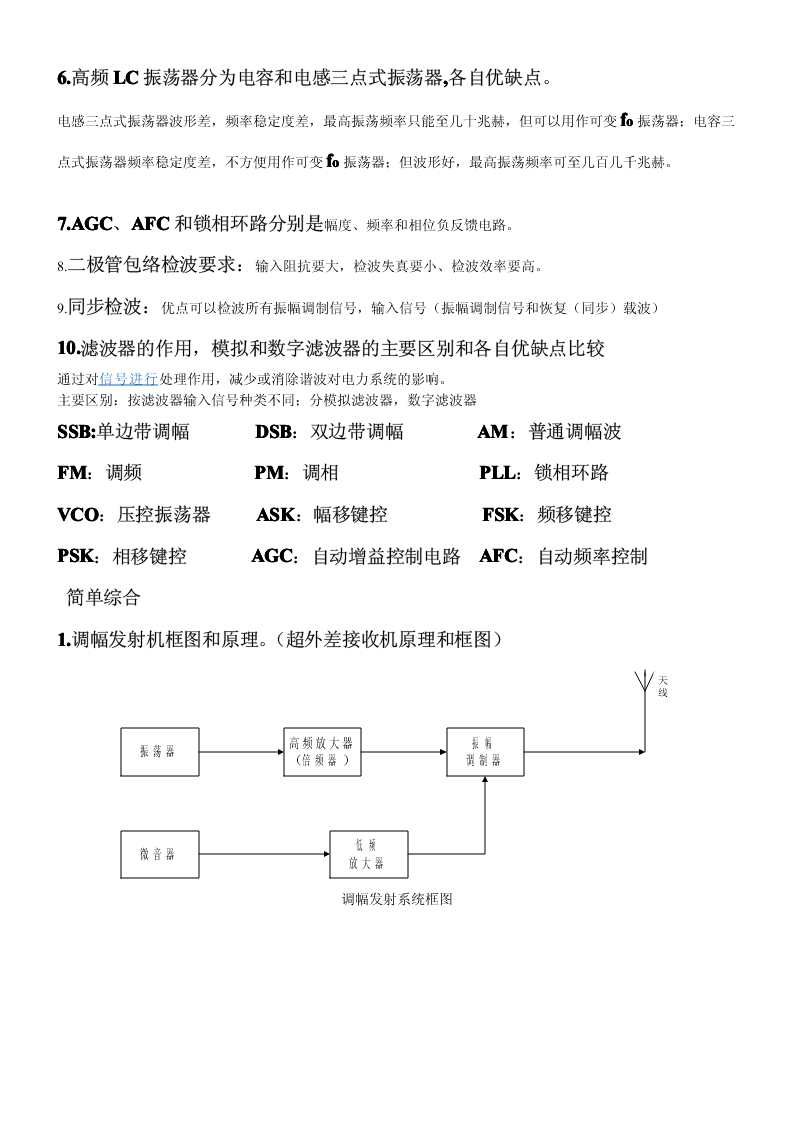

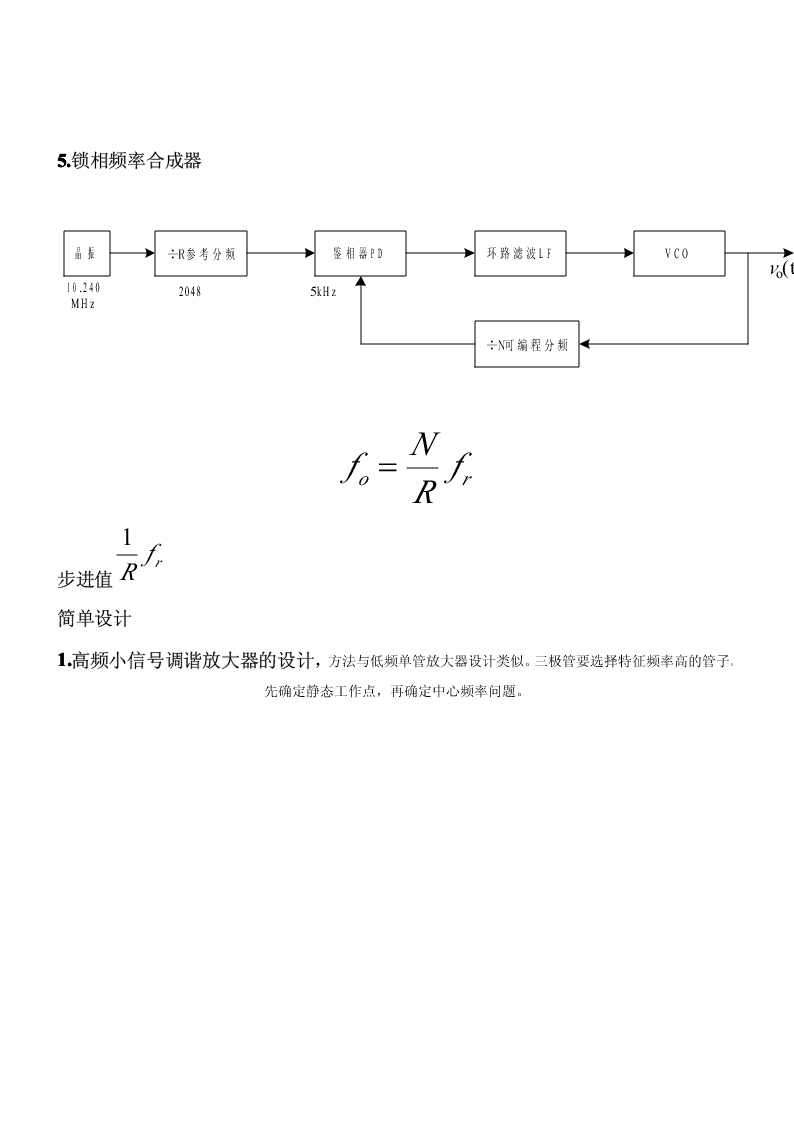

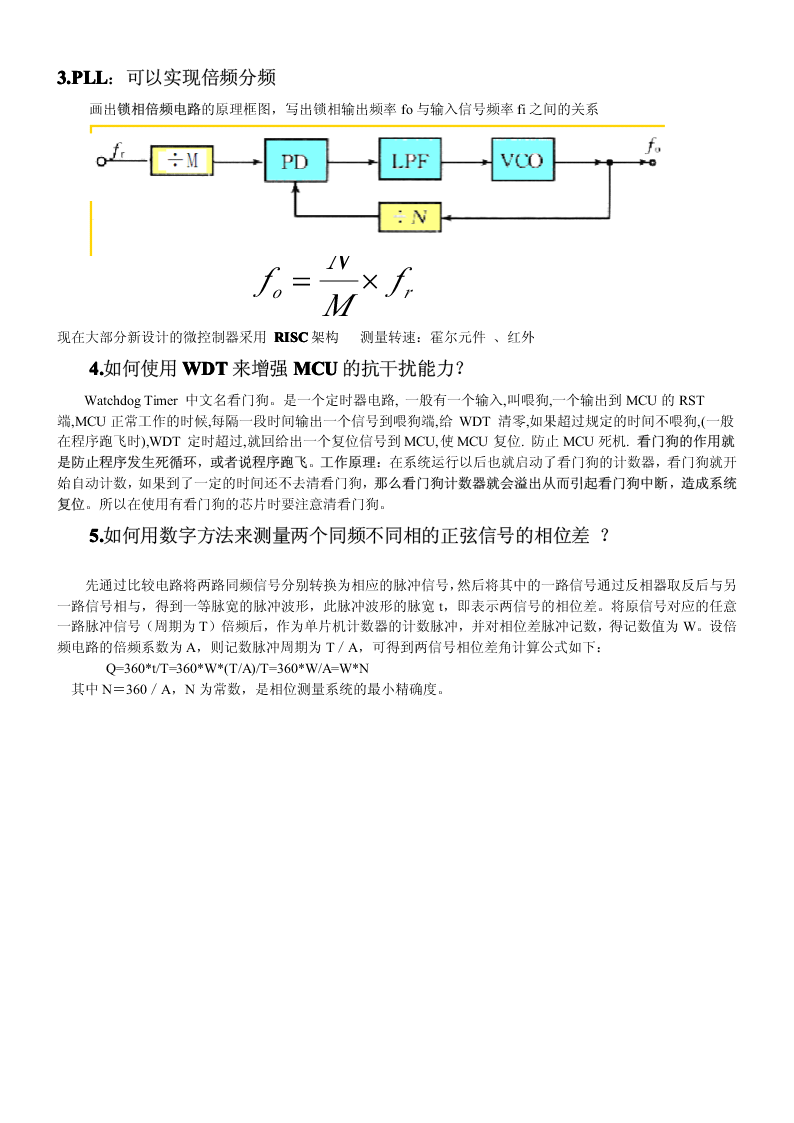

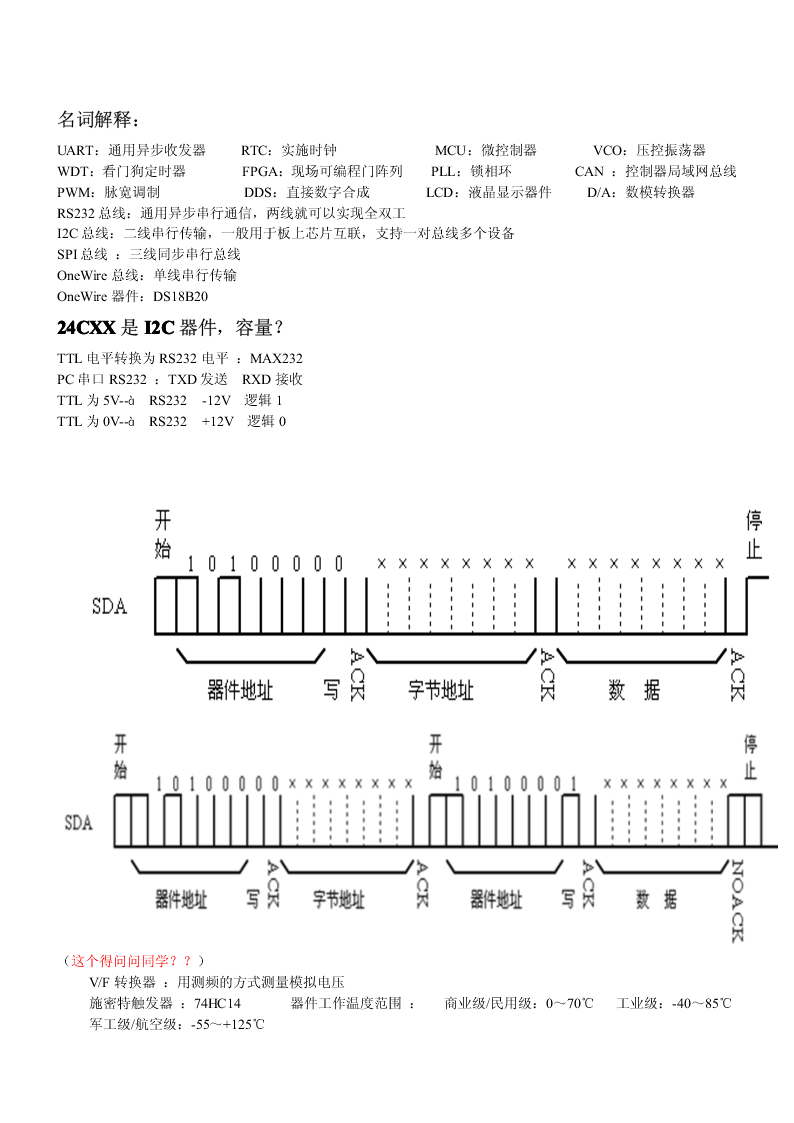

2.高频电路中PCB走线和元件尺寸、引线与布局的要求:答案：1.元器件布局基本原则：高频元件的放置要尽量紧凑，从而可以缩短布线长度，降低信号线的交叉干扰。2.布线设计基本原则：尽量减小分布电容和分布电感。元器件引脚尽量短、强、若信号线分开、布线走向能直勿弯、需要转折时不要90°转向，可45°折线或圆弧曲线转折、尽量缩小环路面积、布线时应考虑尽量减小分布电容。3.接地和抗干扰信号接地：电流返回源的低阻抗路径。高频多点接地，低频一点接地。抗干扰措施：屏蔽、隔离和滤波。3.常用高频仪器的使用问题：(1)扫频仪：系统测量，幅频和相频特性(2)频谱分析仪：测量无线信号的强度和频率分布情况(3)频率计：测频但无法测幅度(4)调制度仪：测模拟已调信号的调制度（条幅度或频偏）(5)示波器：波形观察仪器，测量幅度、周期、频率等参数的精度都比较低。测AM信号m值的两种方法？(模电实验树上有的）。高频信号测量需要高阻抗探头。基本识记：4.单调谐放大器性能指标：增益、带宽、矩形系数。谐振功放的两个主要技术指标：功率和效率。丙类谐振功放的三个状态：欠压（效率低，输出功率小，基极调幅），临界（输出功率最大，发射机末级），过压（效率可达最大，输出功率较大，中间级）。5.振荡器的起振条件、平衡条件和稳定条件。起振条件：KF>1(K为放大器的放大倍数，F为反馈电路的反馈系数)；平衡条件：（振幅平衡条件：KF=1;相位平衡条件：）稳定条件：振幅稳定条件在平衡点K—u曲线斜率为负即；相位稳定条件在平衡点曲线斜率为负即）6.高频LC振荡器分为电容和电感三点式振荡器,各自优缺点。电感三点式振荡器波形差，频率稳定度差，最高振荡频率只能至几十兆赫，但可以用作可变fo振荡器；电容三点式振荡器频率稳定度差，不方便用作可变fo振荡器；但波形好，最高振荡频率可至几百几千兆赫。7.AGC、AFC和锁相环路分别是幅度、频率和相位负反馈电路。8.二极管包络检波要求：输入阻抗要大，检波失真要小、检波效率要高。9.同步检波：优点可以检波所有振幅调制信号，输入信号（振幅调制信号和恢复（同步）载波）10.滤波器的作用，模拟和数字滤波器的主要区别和各自优缺点比较通过对信号进行处理作用，减少或消除谐波对电力系统的影响。主要区别：按滤波器输入信号种类不同；分模拟滤波器，数字滤波器SSB:单边带调幅DSB：双边带调幅AM：普通调幅波FM：调频PM：调相PLL：锁相环路VCO：压控振荡器ASK：幅移键控FSK：频移键控PSK：相移键控AGC：自动增益控制电路AFC：自动频率控制简单综合1.调幅发射机框图和原理。（超外差接收机原理和框图）天线高频放大器振幅振荡器（倍频器）调制器低频微音器放大器调幅发射系统框图天线高频中频振幅低频混频器扬声器放大器放大器检波器放大器本机振荡器超外差式调幅接收机框图混频器：对本振信号和高频输入信号相乘运算，输出固定的差拍频率（中频），有利于后级中频放大器设计。本振：频率稳定度很高的高频振荡器，振荡频率随输入信号频率改变而改变。高质量接收机用频率合成方式产生本振频率。2.三点式振荡器类型判断、主要元件的作用和用万用表判断能否起振？（主要判断起振前后发射结直流电压）两电容一电感为电容三点式；同理，两电感一电容，为电感三点式；三点式振荡电路：电容、电感三点式：电容三点式振荡器的反馈元件为电容，因此谐波失真小，波形好，频率调节不方便且频率覆盖系数小。电感三点式振荡器反馈元件为电感，谐波失真大，波形差，振荡频率最大几十MHz，容易起振，频率覆盖系数大是其优点。实际设计中，高频率稳定度的电容三点式振荡器用的比较多，比较典型的有克拉泼振荡器和西勒振荡器。主要元件作用？起振判断？3.可控增益放大器的增益计算问题？（看看反向和同向放大器的增益计算）4.锁相环的框图和工作原理，。推导fo与fi之间的关系，步进频率计算.锁相环原理：vi(t)鉴相器vd(t)环路滤波器vc(t)压控振荡器vo(t)PDLFVCOPLL的组成框图环路锁定后：f0=fiφ1(t)φe(t)υd(t)υc(t)φ2(t)Kdsinφe(t)F(p)Ko/pφ2(t)锁相环路的数学模型由于有VCO的存在，PLL的输出频率在一定范围内才可能等于输入信号频率。理解这一点是理解锁相环的关键。锁相环工作原理：输入信号和本振信号（压控振荡器的输出信号）在鉴相器内进行比较，鉴相器的输出是一个与两者间的相位差成正比列的电压.环路低通滤波器滤除鉴相器中的高频
