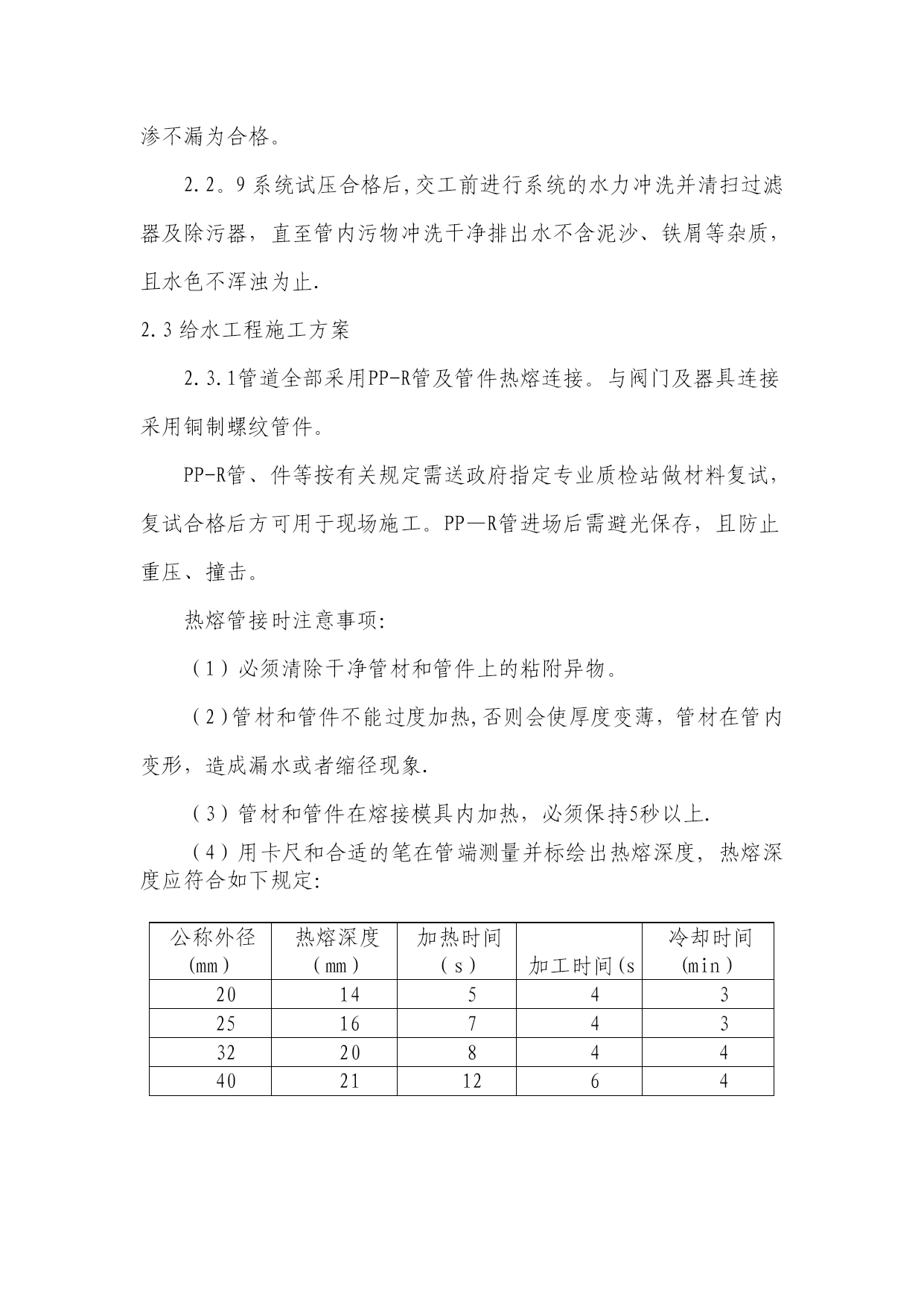

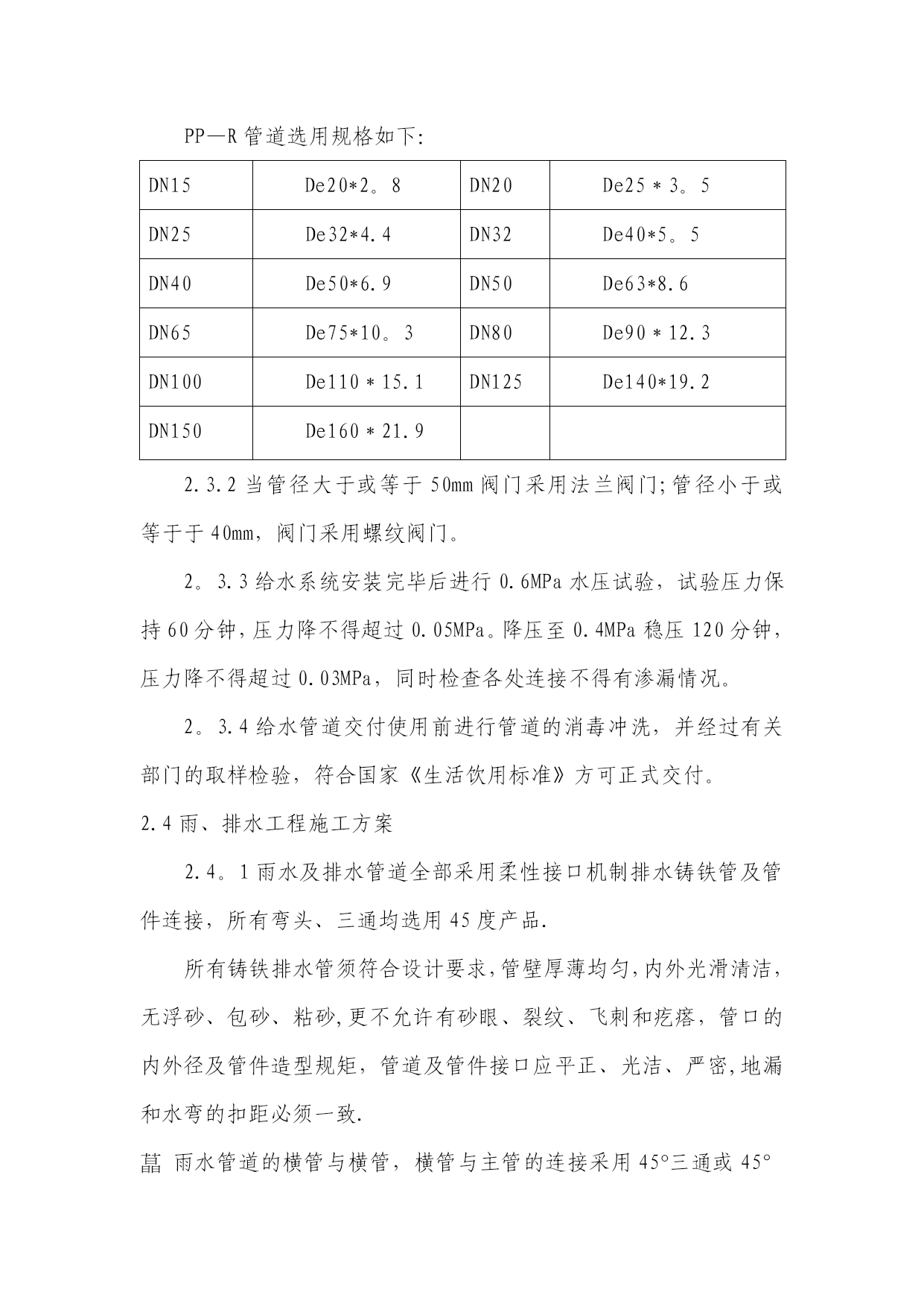

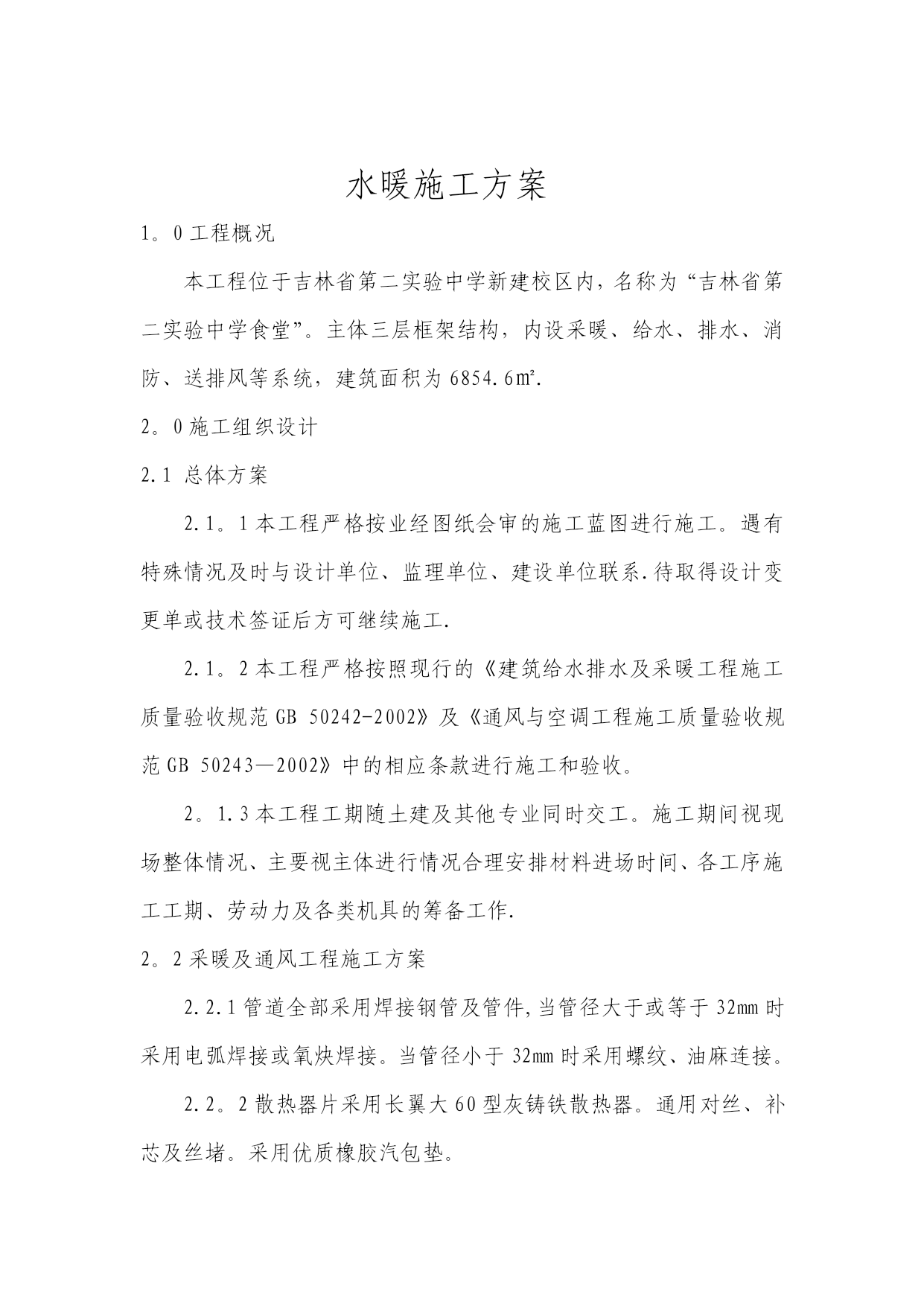

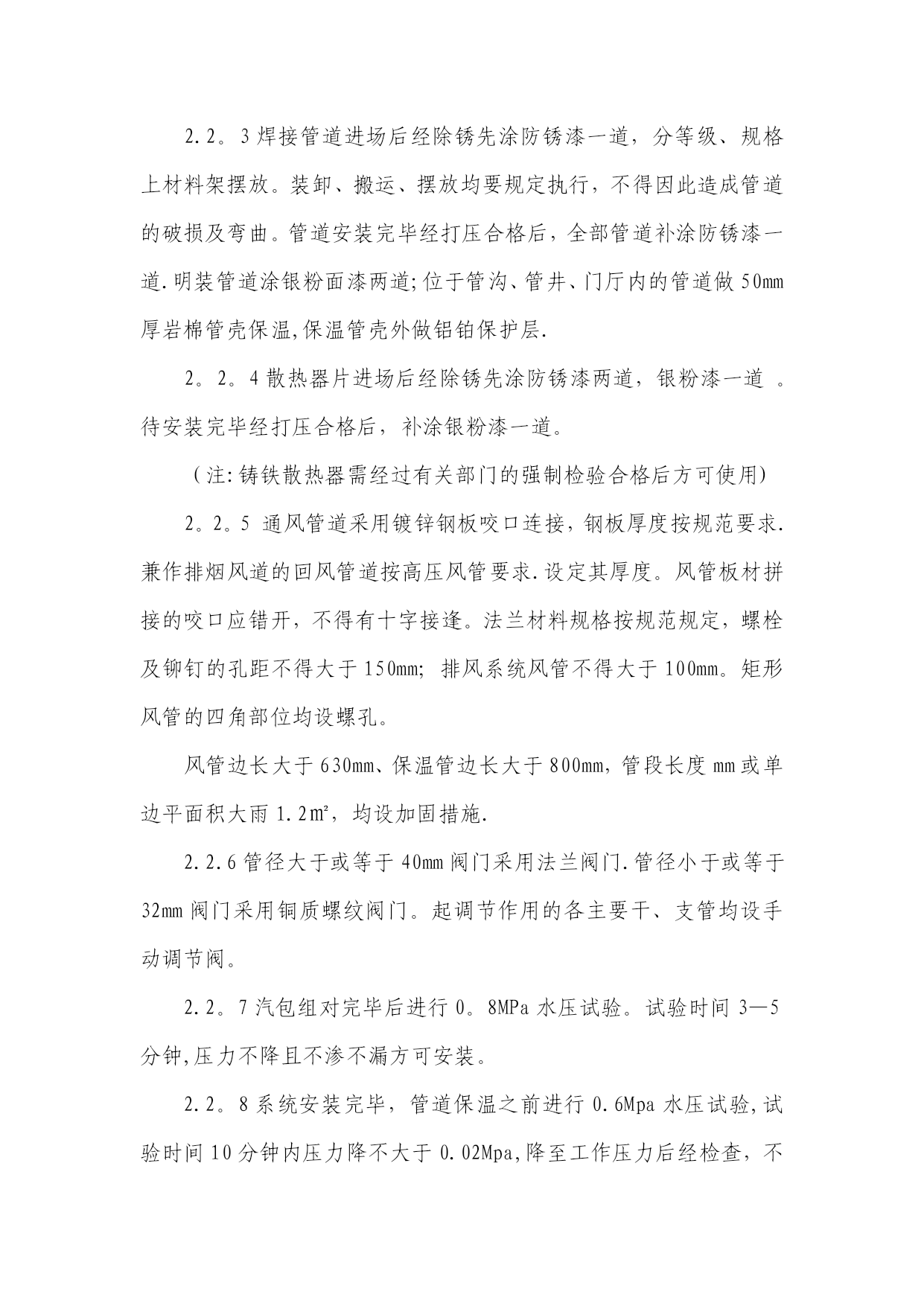

省二实验施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载水暖施工方案1。0工程概况本工程位于吉林省第二实验中学新建校区内，名称为“吉林省第二实验中学食堂”。主体三层框架结构，内设采暖、给水、排水、消防、送排风等系统，建筑面积为6854.6㎡.2。0施工组织设计2.1总体方案2.1。1本工程严格按业经图纸会审的施工蓝图进行施工。遇有特殊情况及时与设计单位、监理单位、建设单位联系.待取得设计变更单或技术签证后方可继续施工.2.1。2本工程严格按照现行的《建筑给水排水及采暖工程施工质量验收规范GB50242-2002》及《通风与空调工程施工质量验收规范GB50243—2002》中的相应条款进行施工和验收。2。1.3本工程工期随土建及其他专业同时交工。施工期间视现场整体情况、主要视主体进行情况合理安排材料进场时间、各工序施工工期、劳动力及各类机具的筹备工作.2。2采暖及通风工程施工方案2.2.1管道全部采用焊接钢管及管件,当管径大于或等于32mm时采用电弧焊接或氧炔焊接。当管径小于32mm时采用螺纹、油麻连接。2.2。2散热器片采用长翼大60型灰铸铁散热器。通用对丝、补芯及丝堵。采用优质橡胶汽包垫。2.2。3焊接管道进场后经除锈先涂防锈漆一道，分等级、规格上材料架摆放。装卸、搬运、摆放均要规定执行，不得因此造成管道的破损及弯曲。管道安装完毕经打压合格后，全部管道补涂防锈漆一道.明装管道涂银粉面漆两道;位于管沟、管井、门厅内的管道做50mm厚岩棉管壳保温,保温管壳外做铝铂保护层.2。2。4散热器片进场后经除锈先涂防锈漆两道，银粉漆一道。待安装完毕经打压合格后，补涂银粉漆一道。（注:铸铁散热器需经过有关部门的强制检验合格后方可使用)2。2。5通风管道采用镀锌钢板咬口连接，钢板厚度按规范要求.兼作排烟风道的回风管道按高压风管要求.设定其厚度。风管板材拼接的咬口应错开，不得有十字接逢。法兰材料规格按规范规定，螺栓及铆钉的孔距不得大于150mm；排风系统风管不得大于100mm。矩形风管的四角部位均设螺孔。风管边长大于630mm、保温管边长大于800mm，管段长度mm或单边平面积大雨1.2㎡，均设加固措施.2.2.6管径大于或等于40mm阀门采用法兰阀门.管径小于或等于32mm阀门采用铜质螺纹阀门。起调节作用的各主要干、支管均设手动调节阀。2.2。7汽包组对完毕后进行0。8MPa水压试验。试验时间3—5分钟,压力不降且不渗不漏方可安装。2.2。8系统安装完毕，管道保温之前进行0.6Mpa水压试验,试验时间10分钟内压力降不大于0.02Mpa,降至工作压力后经检查，不渗不漏为合格。2.2。9系统试压合格后,交工前进行系统的水力冲洗并清扫过滤器及除污器，直至管内污物冲洗干净排出水不含泥沙、铁屑等杂质，且水色不浑浊为止.2.3给水工程施工方案2.3.1管道全部采用PP-R管及管件热熔连接。与阀门及器具连接采用铜制螺纹管件。PP-R管、件等按有关规定需送政府指定专业质检站做材料复试，复试合格后方可用于现场施工。PP—R管进场后需避光保存，且防止重压、撞击。热熔管接时注意事项：（1）必须清除干净管材和管件上的粘附异物。（2）管材和管件不能过度加热,否则会使厚度变薄，管材在管内变形，造成漏水或者缩径现象.（3）管材和管件在熔接模具内加热，必须保持5秒以上.（4）用卡尺和合适的笔在管端测量并标绘出热熔深度,热熔深度应符合如下规定：公称外径(mm）热熔深度（mm）加热时间（s）加工时间(s）冷却时间(min）20145432516743322084440211264PP—R管道选用规格如下：DN15De20*2。8DN20De25＊3。5DN25De32*4.4DN32De40*5。5DN40De50*6.9DN50De63*8.6DN65De75*10。3DN80De90＊12.3DN100De110＊15.1DN125De140*19.2DN150De160＊21.92.3.2当管径大于或等于50mm阀门采用法兰阀门;管径小于或等于于40mm，阀门采用螺纹阀门。2。3.3给水系统安装完毕后进行0.6MPa水压试验，试验压力保持60分钟，压力降不得超过0.05MPa。降压至0.4MPa稳压120分钟，压力降不得超过0.03MPa，同时检查各处连接不得有渗漏情况。2。3.4给水管道交付使用前进行管道的消毒冲洗，并经过有关部门的取样检验，符合国家《生活饮用标准》方可正式交付。2.4雨、排水工程施工方案2.4。1雨水及排水管道全部采用柔性接口机制排水铸铁管及管件连接，所有弯头、三通均选用45度产品.所有铸铁排水管须符合设计要求，管壁厚薄均匀，内外光滑清洁，无浮砂、包砂、粘砂,更不
