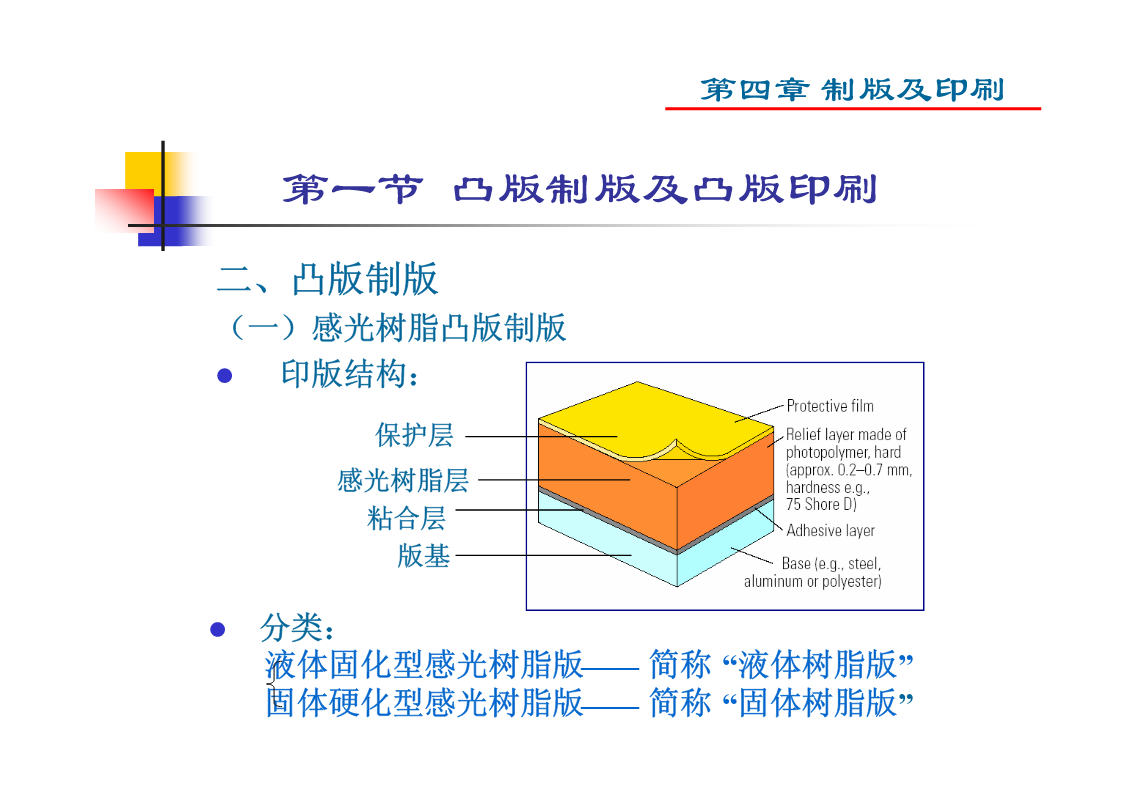

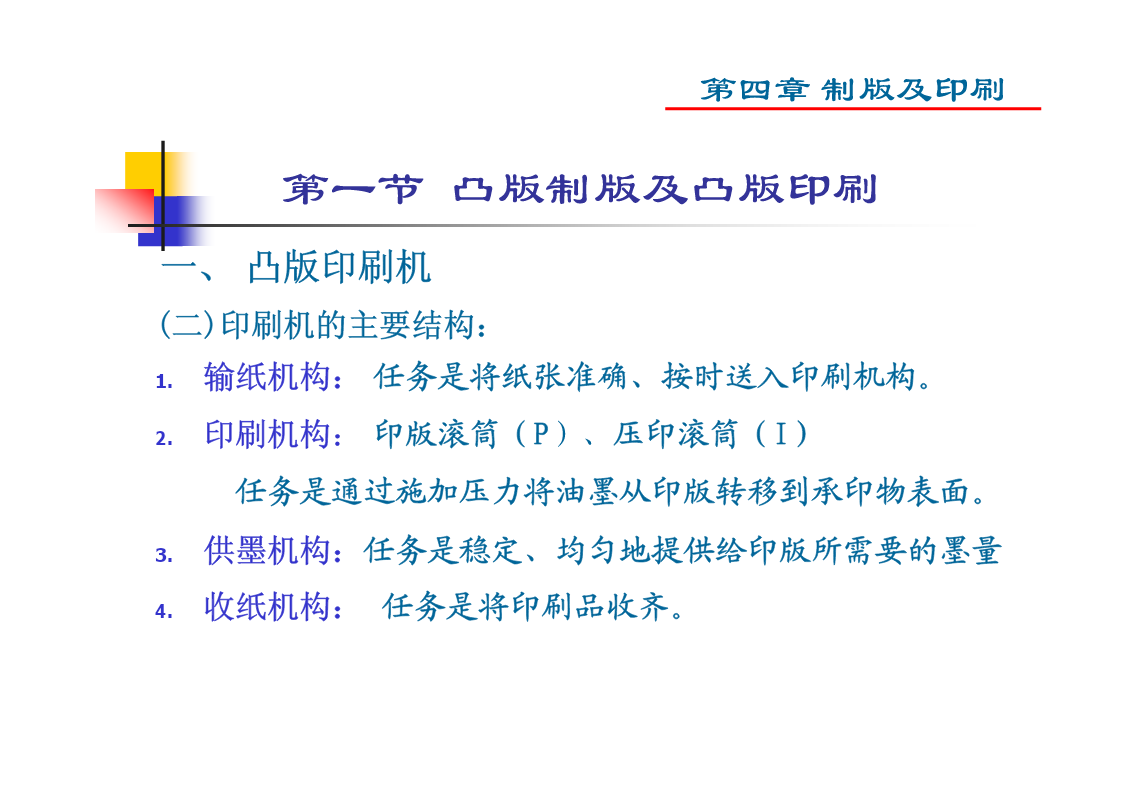

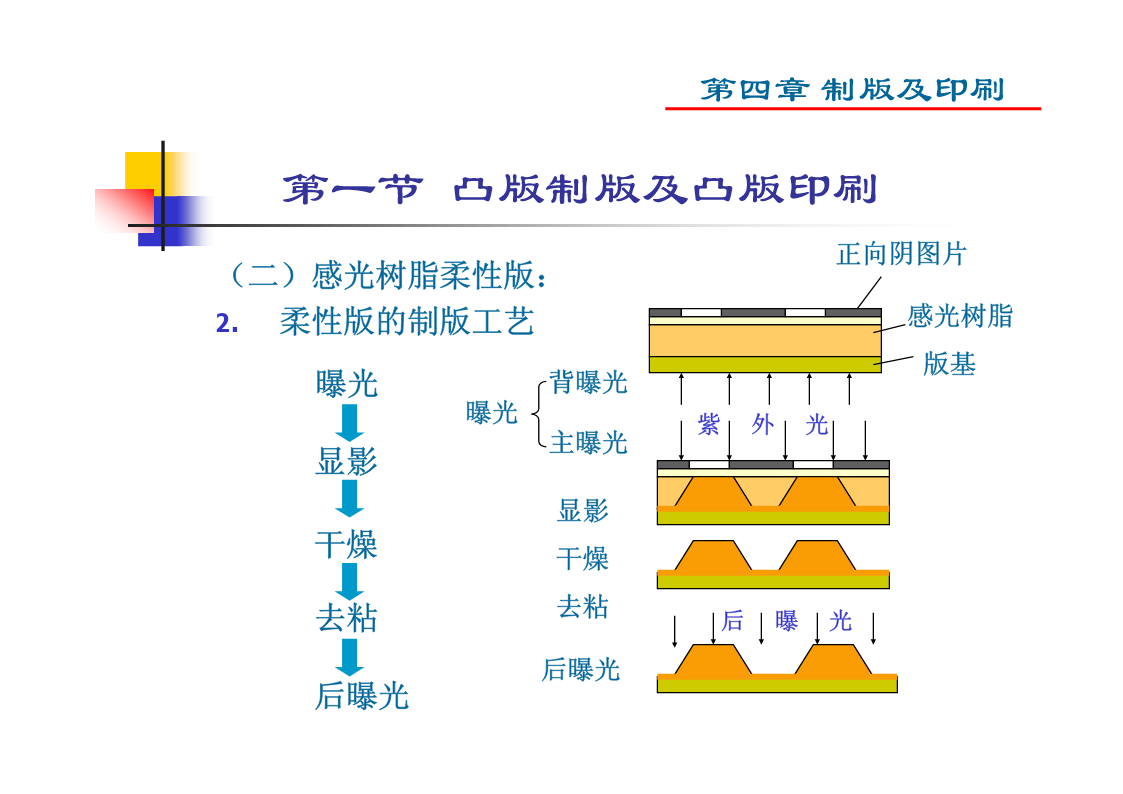

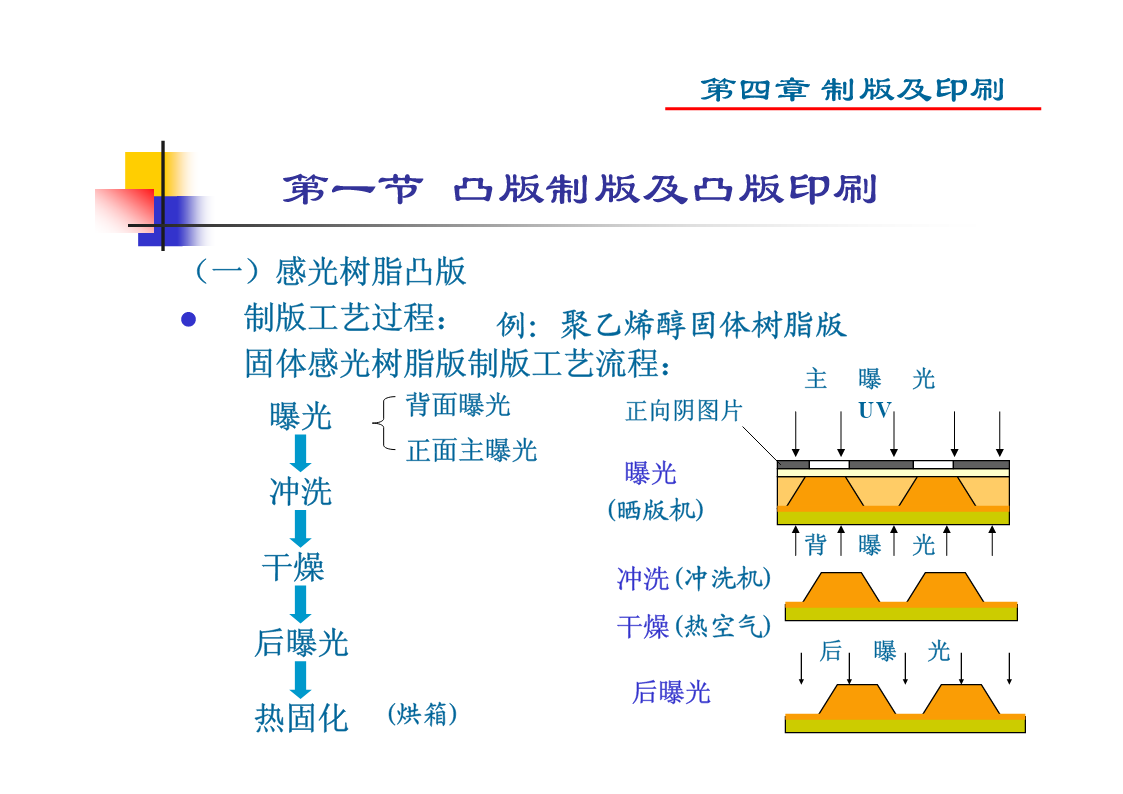

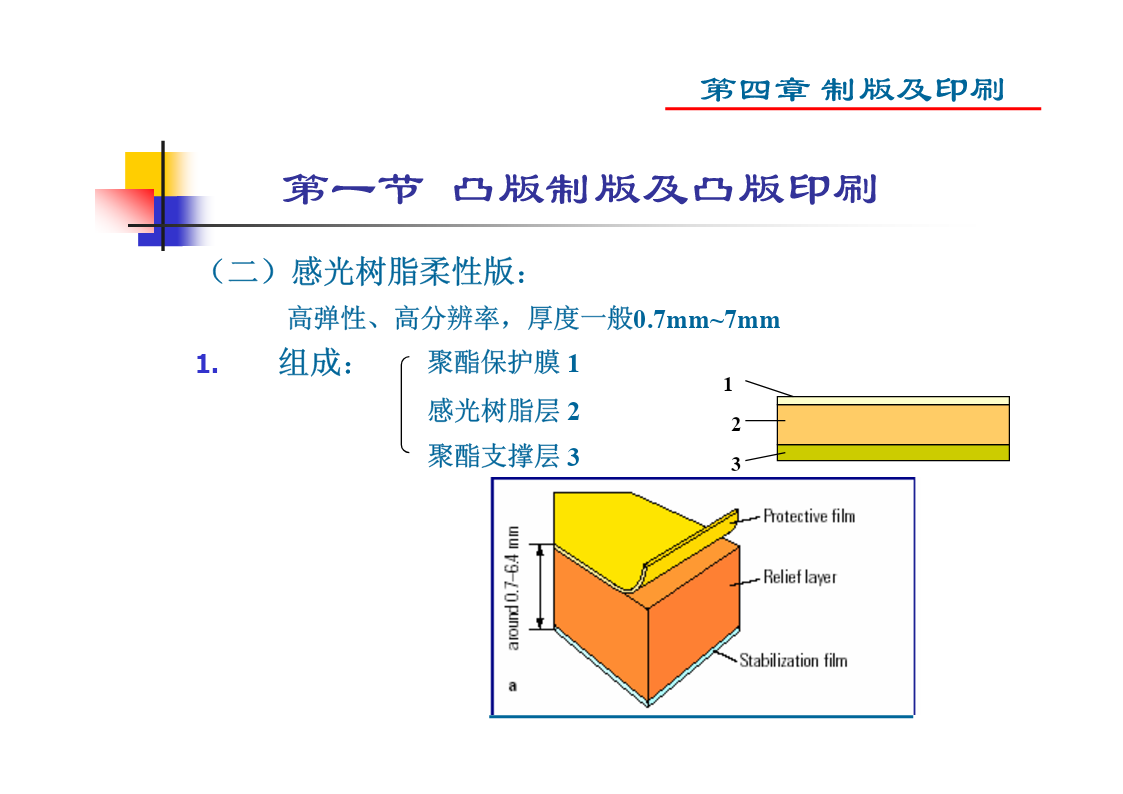

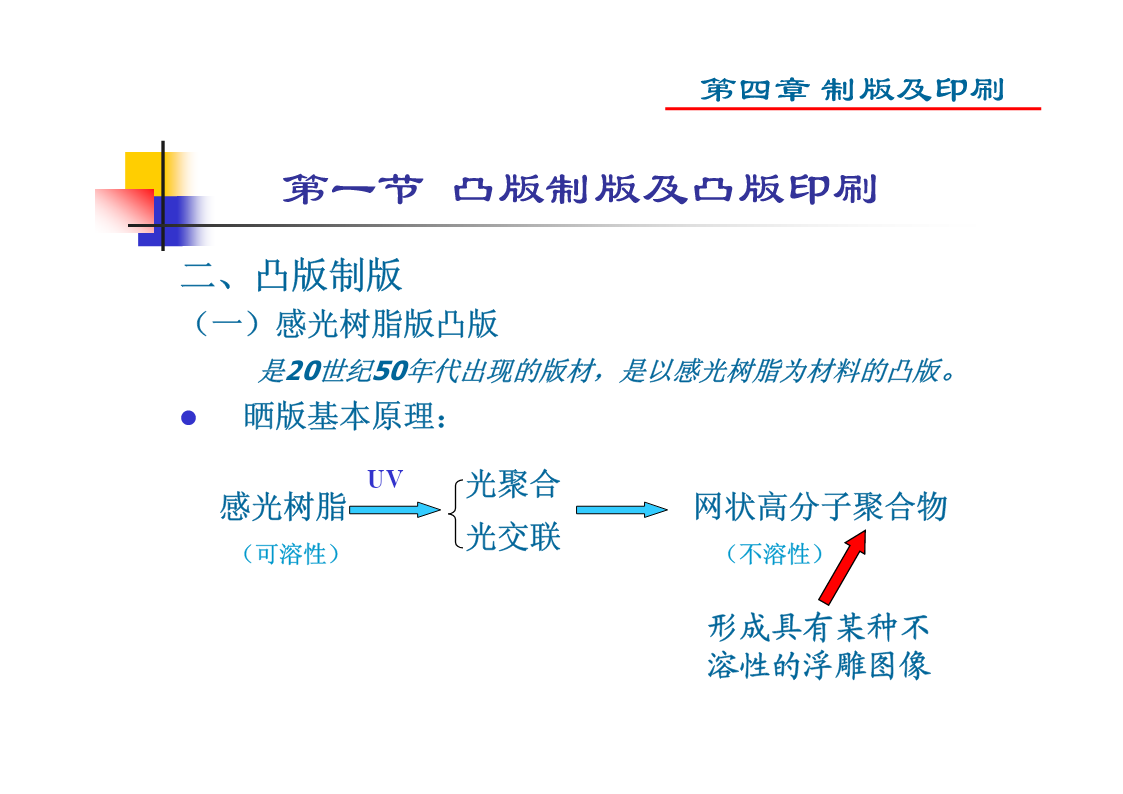

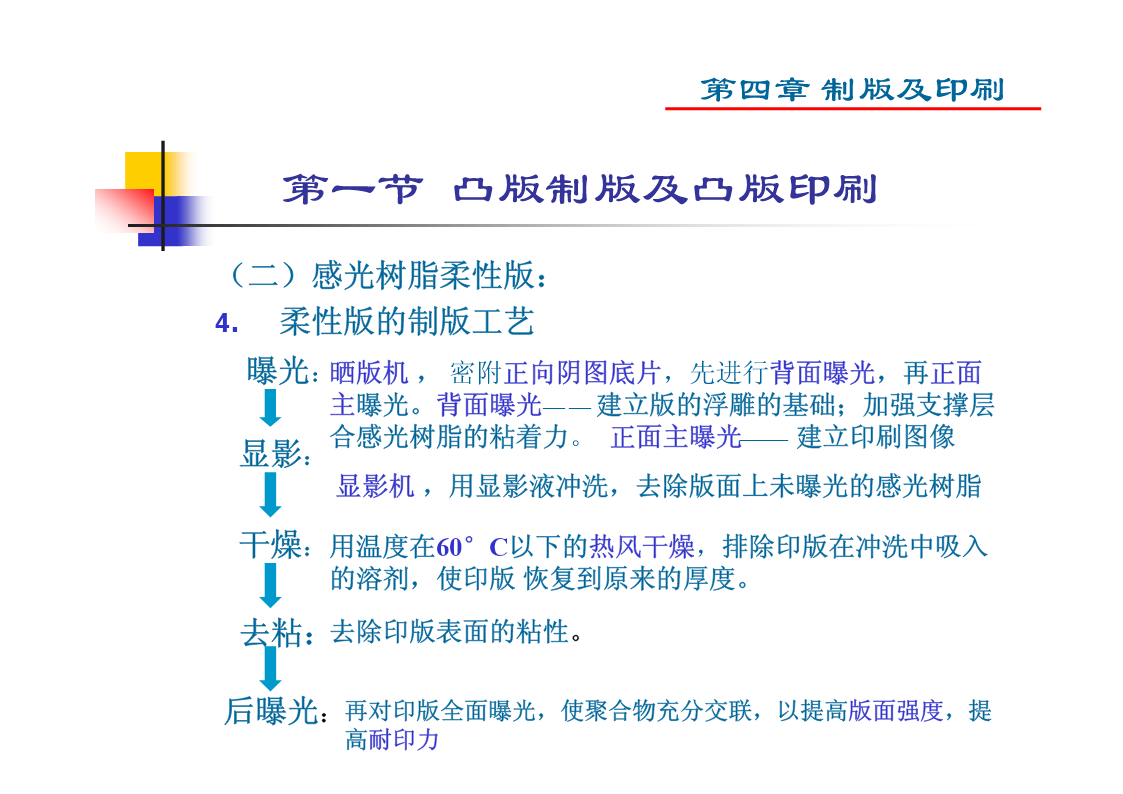

第四章制版及印刷凸版制版及凸版印刷平版制版及平版印刷凹版制版及凹版印刷丝网版制版及丝网印刷第四章制版及印刷第一节凸版制版及凸版印刷一、凸版的种类¾活字版线画凸版——“锌版”¾照相凸版(“铜锌版”)网目凸版“铜版”彩色凸版¾凸版复制版¾电子凸版¾感光树脂版¾柔性版橡胶版感光树脂柔性版第四章制版及印刷第一节凸版制版及凸版印刷二、凸版制版(一)感光树脂凸版制版z印版结构:保护层感光树脂层粘合层版基z分类:液体固化型感光树脂版——简称“液体树脂版”固体硬化型感光树脂版——简称“固体树脂版”第四章制版及印刷第一节凸版制版及凸版印刷二、凸版制版(一)感光树脂版凸版是20世纪50年代出现的版材,是以感光树脂为材料的凸版。z晒版基本原理:UV光聚合感光树脂网状高分子聚合物光交联(可溶性)(不溶性)形成具有某种不溶性的浮雕图像第四章制版及印刷第一节凸版制版及凸版印刷(一)感光树脂凸版z制版工艺过程:例:聚乙烯醇固体树脂版固体感光树脂版制版工艺流程:主曝光曝光背面曝光正向阴图片UV正面主曝光曝光冲洗(晒版机)背曝光干燥冲洗(冲洗机)干燥(热空气)后曝光后曝光后曝光热固化(烘箱)第四章制版及印刷第一节凸版制版及凸版印刷(二)感光树脂柔性版:高弹性、高分辨率,厚度一般0.7mm~7mm1.组成:聚酯保护膜11感光树脂层22聚酯支撑层33第四章制版及印刷第一节凸版制版及凸版印刷正向阴图片(二)感光树脂柔性版:2.柔性版的制版工艺感光树脂版基曝光背曝光曝光紫外光主曝光显影显影干燥干燥去粘去粘后曝光后曝光后曝光第四章制版及印刷第一节凸版制版及凸版印刷(二)感光树脂柔性版:4.柔性版的制版工艺曝光:晒版机,密附正向阴图底片,先进行背面曝光,再正面主曝光。背面曝光——建立版的浮雕的基础;加强支撑层合感光树脂的粘着力。正面主曝光——建立印刷图像显影:显影机,用显影液冲洗,去除版面上未曝光的感光树脂干燥:用温度在60°C以下的热风干燥,排除印版在冲洗中吸入的溶剂,使印版恢复到原来的厚度。去粘:去除印版表面的粘性。后曝光:再对印版全面曝光,使聚合物充分交联,以提高版面强度,提高耐印力第四章制版及印刷第一节凸版制版及凸版印刷一、凸版印刷机压盘(一)印刷机的种类:承印物按压印机构型式不同分为:ink¾平压平型印版¾圆压平型版台¾圆压圆型印版滚筒压印滚筒ink承印物印版ink承印物印版压印滚筒移动版台第四章制版及印刷第一节凸版制版及凸版印刷一、凸版印刷机(二)印刷机的主要结构:1.输纸机构:任务是将纸张准确、按时送入印刷机构。2.印刷机构:印版滚筒(P)、压印滚筒(I)任务是通过施加压力将油墨从印版转移到承印物表面。3.供墨机构:任务是稳定、均匀地提供给印版所需要的墨量4.收纸机构:任务是将印刷品收齐。第四章制版及印刷第一节凸版制版及凸版印刷(三)柔性版印刷机1.柔性版印刷机类型:卫星式卫星式机组式机组式层叠式层叠式第四章制版及印刷第一节凸版制版及凸版印刷(三)柔性版印刷机●层叠式的印刷机:第四章制版及印刷第一节凸版制版及凸版印刷(三)柔性版印刷机●机组式的印刷机:各印刷机组互相独立且呈水平排列,并通过一根共用的动力轴驱动印刷单元,称为机组式柔性版印刷机。这是现代柔性版印刷机的标准机型。第四章制版及印刷第一节凸版制版及凸版印刷(三)柔性版印刷机●卫星式的印刷机主要特征:在一个大直径的中心滚筒的周围排列多色印版滚筒,各以中心滚筒为压印滚筒完成柔性版印刷过程。第四章制版及印刷第一节凸版制版及凸版印刷(三)柔性版印刷机2.柔性版印刷机组成:¾开卷部分:即输纸部分,作用是使卷筒纸开卷、平整地进入印刷机,并能进行张力控制,消除纸张皱纹。¾印刷部分:印版滚筒、压印滚筒、供墨系统(墨槽、网纹辊、刮墨刀)¾干燥部分:包括色间干燥装置、印后总干燥装置。¾复卷部分:即收纸部分,卷收印刷品。此外,柔性版印刷机一般在印刷单元后根据印刷品的要求,配备联机的印后加工装置,完成上光、覆膜、烫金、压凸、模切、打孔、分切等印后加工,成为联合生产线。第四章制版及印刷第一节凸版制版及凸版印刷(三)柔性版印刷机3.柔性版印刷机印刷机构:刮墨刀网纹传墨辊印版滚筒短墨路输墨系统第四章制版及印刷第一节凸版制版及凸版印刷(三)柔
