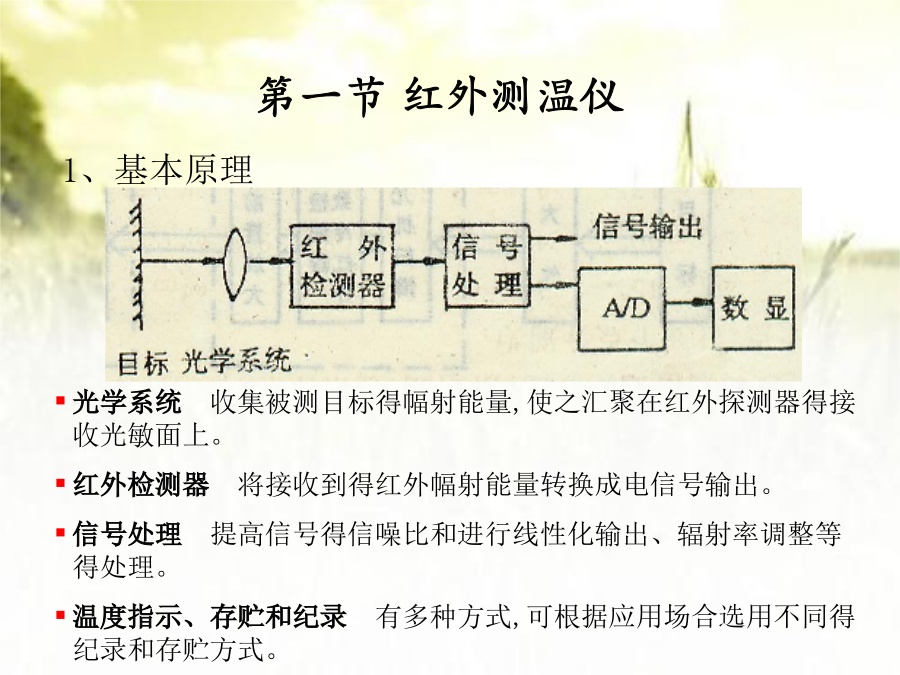

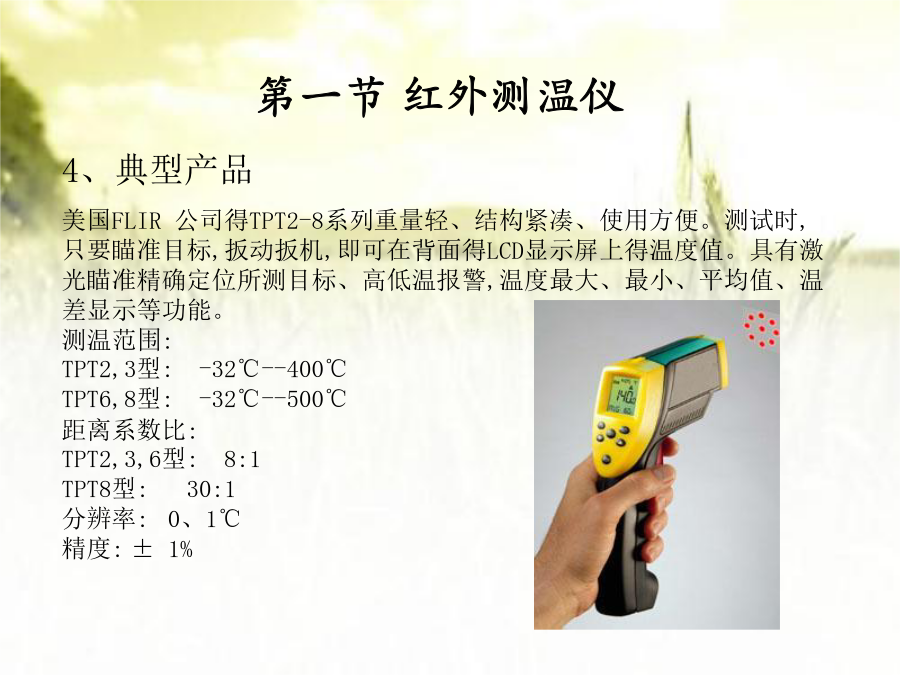

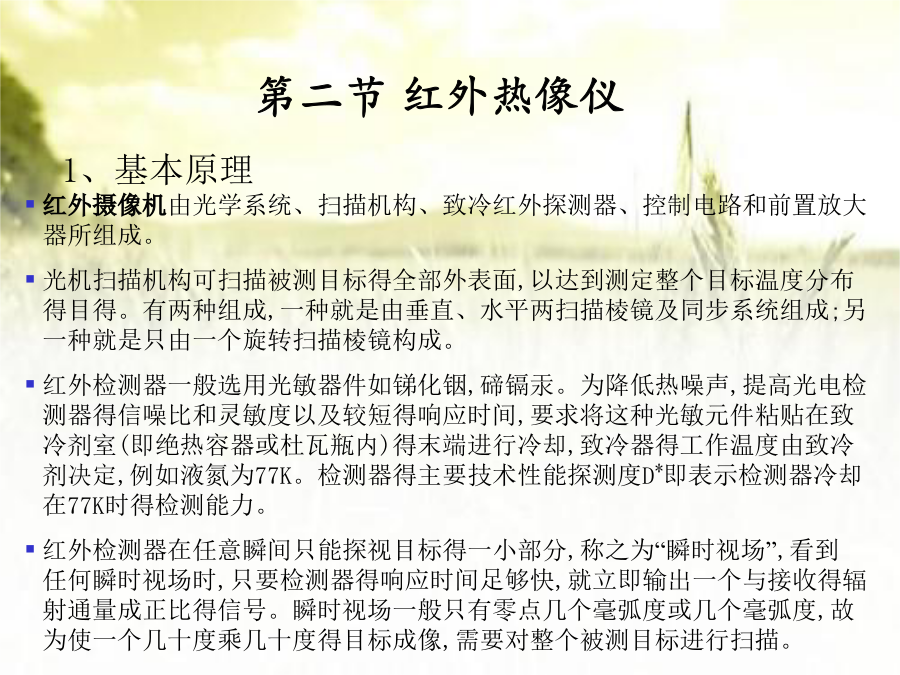

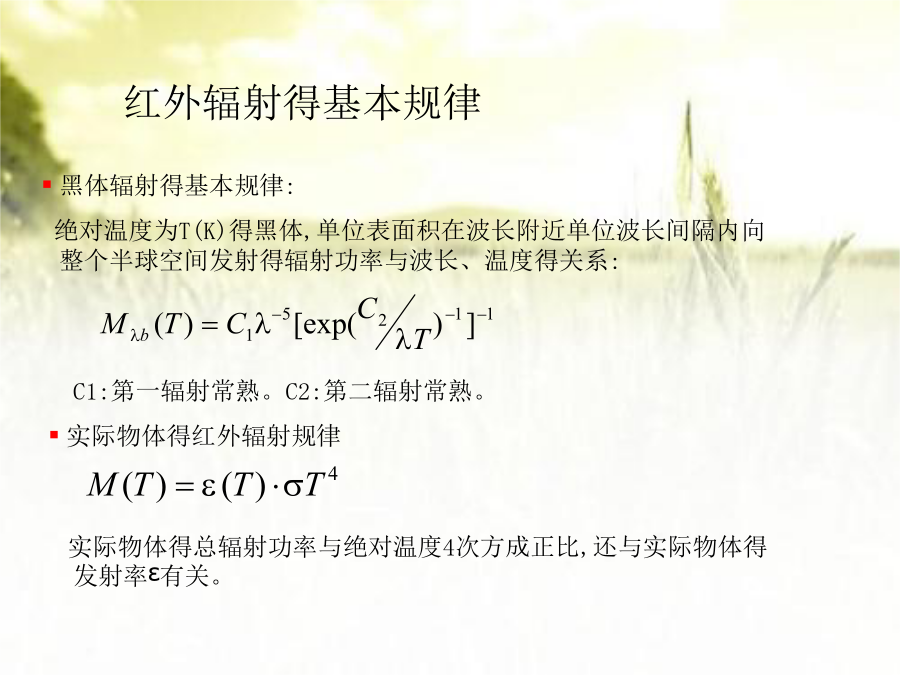

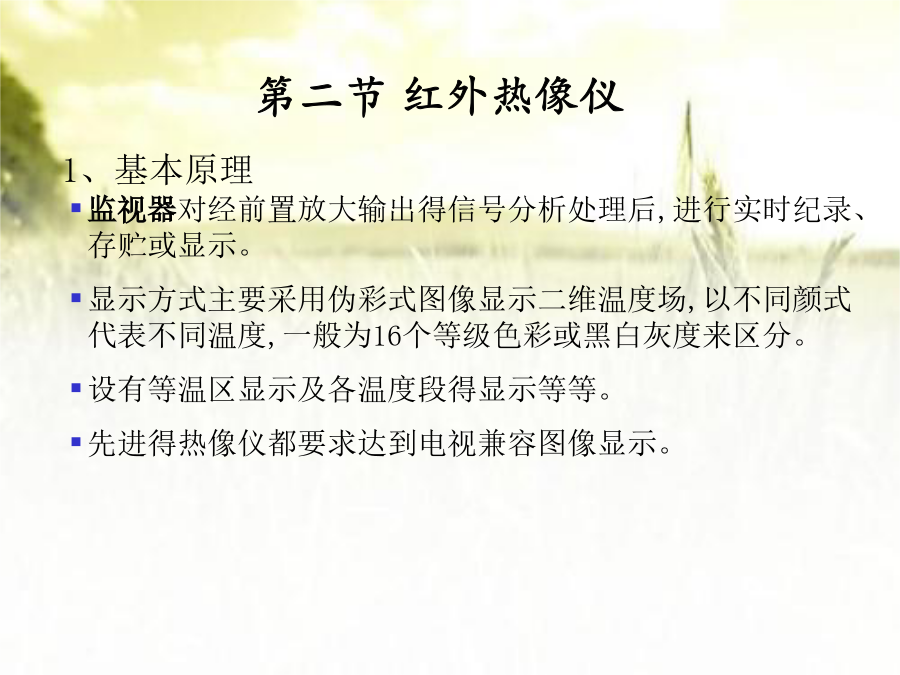

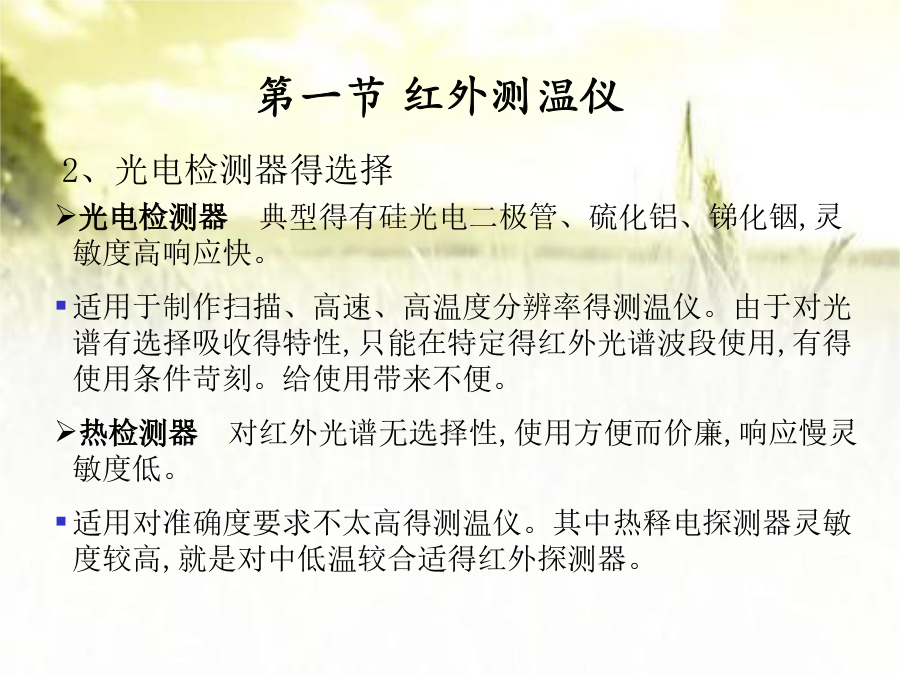

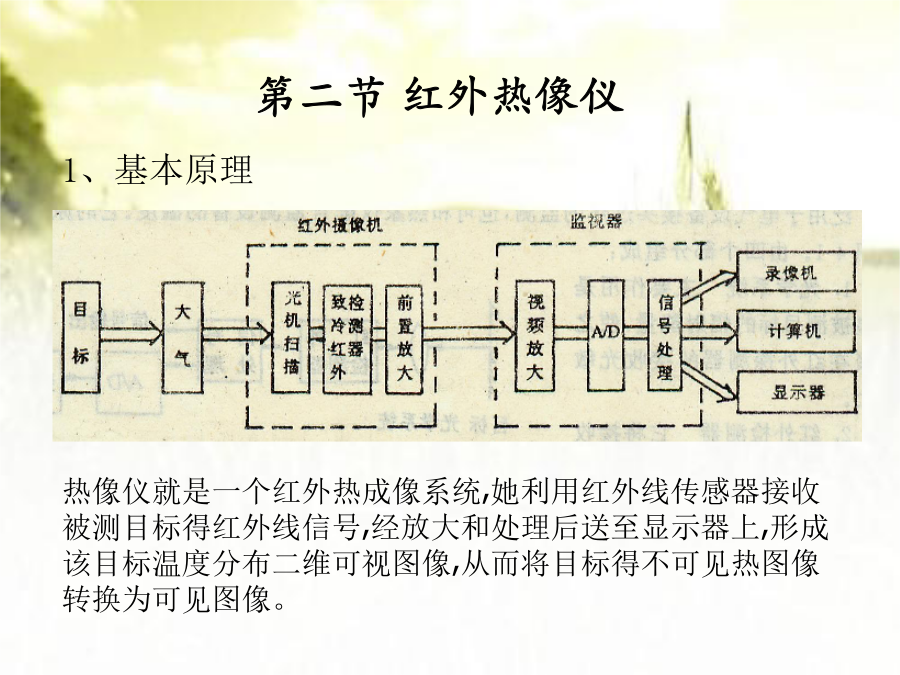

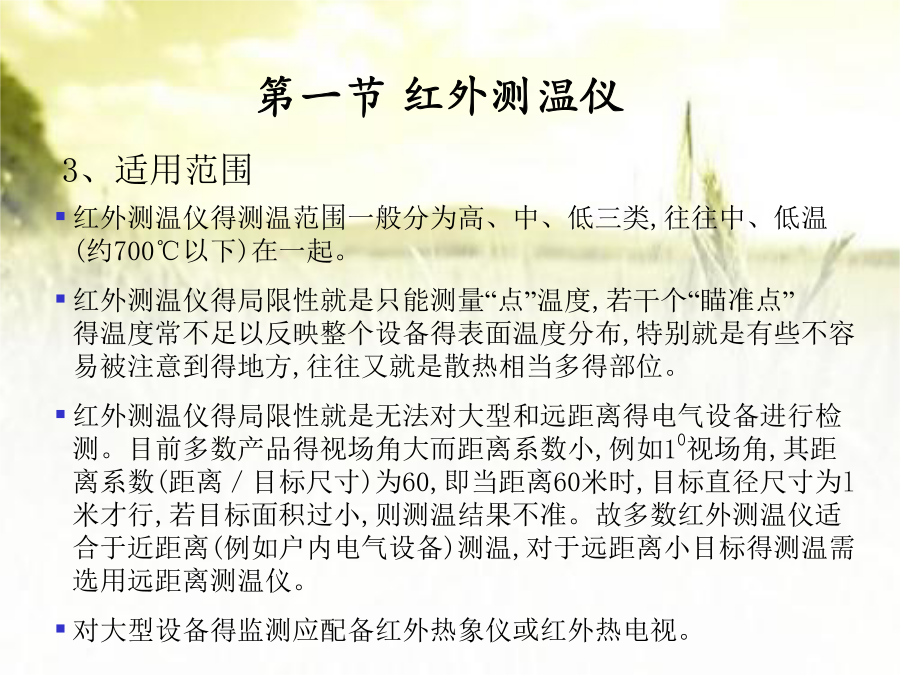

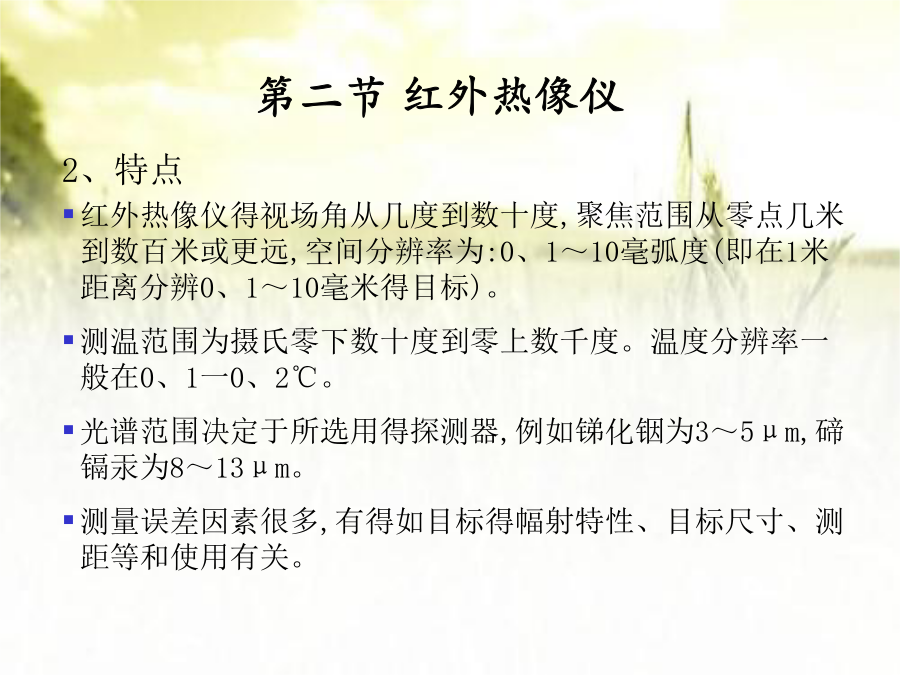

红外监测与诊断技术红外辐射得基本规律第一节红外测温仪第一节红外测温仪第一节红外测温仪美国FLIR公司得TPT2-8系列重量轻、结构紧凑、使用方便。测试时,只要瞄准目标,扳动扳机,即可在背面得LCD显示屏上得温度值。具有激光瞄准精确定位所测目标、高低温报警,温度最大、最小、平均值、温差显示等功能。测温范围:TPT2,3型:-32℃--400℃TPT6,8型:-32℃--500℃距离系数比:TPT2,3,6型:8:1TPT8型:30:1分辨率:0、1℃精度:±1%第二节红外热像仪第二节红外热像仪第二节红外热像仪第二节红外热像仪第二节红外热像仪IR913A型非制冷焦平面红外热像仪成像类型非制冷焦平面工作范围8～14μm温度分辨率0、06℃像素320×240像素数字化图像16Bit空间分辨率1mRad精度±1℃±1%测温范围-20℃～400℃(可扩展到1500℃)帧频50幅/秒视频输出PAL/NTSC聚焦范围0、5m～∞镜头50mm存储通用CF卡(1000幅)体积164×90×98mm重量1、5㎏外接电源7、2V工作环境-20～+50℃大家学习辛苦了，还是要坚持第三节红外热电视第三节红外热电视第四节红外监测与诊断技术在电气设备上得应用1、应用范围及机理接触性故障:P=R*I^2。介质性故障:红外线成像检测标准依据《中华人民共和国电力行业标准DL/T664-1999带电设备红外线诊断技术应用导则》进行判断。对缺陷性质得判断标准为1)相对温差;2)设备在空气中得最高允许温度。缺陷性质说明:一般缺陷:指对近期安全运行影响不大,可列入年、季度检修计划中消除。20%相对温差80%。重大缺陷:指比较重大,但设备仍可在短期内继续运行得缺陷,应在短期内消除,消除前应加强监视。80%相对温差95%。紧急缺陷:指严重程度已使设备不能安全运行,随时可能导致发生事故或危及人身安全得缺陷。必须尽快消除或采取必要得安全技术措施进行处理。95%相对温差。第四节红外监测与诊断技术在电气设备上得应用第四节红外监测与诊断技术在电气设备上得应用第四节红外监测与诊断技术在电气设备上得应用第四节红外监测与诊断技术在电气设备上得应用第四节红外监测与诊断技术在电气设备上得应用第四节红外监测与诊断技术在电气设备上得应用第四节红外监测与诊断技术在电气设备上得应用
