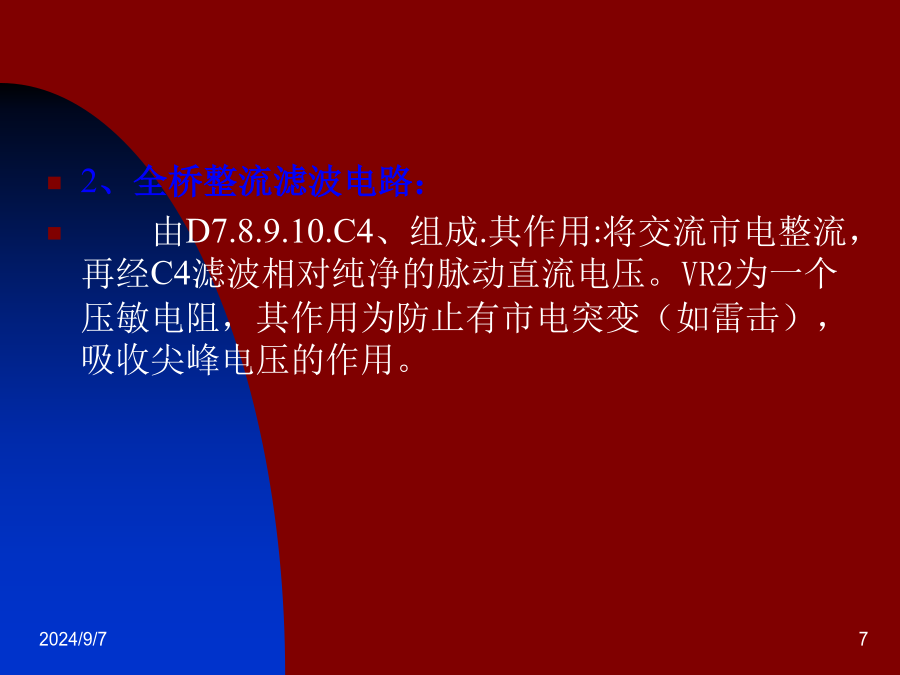

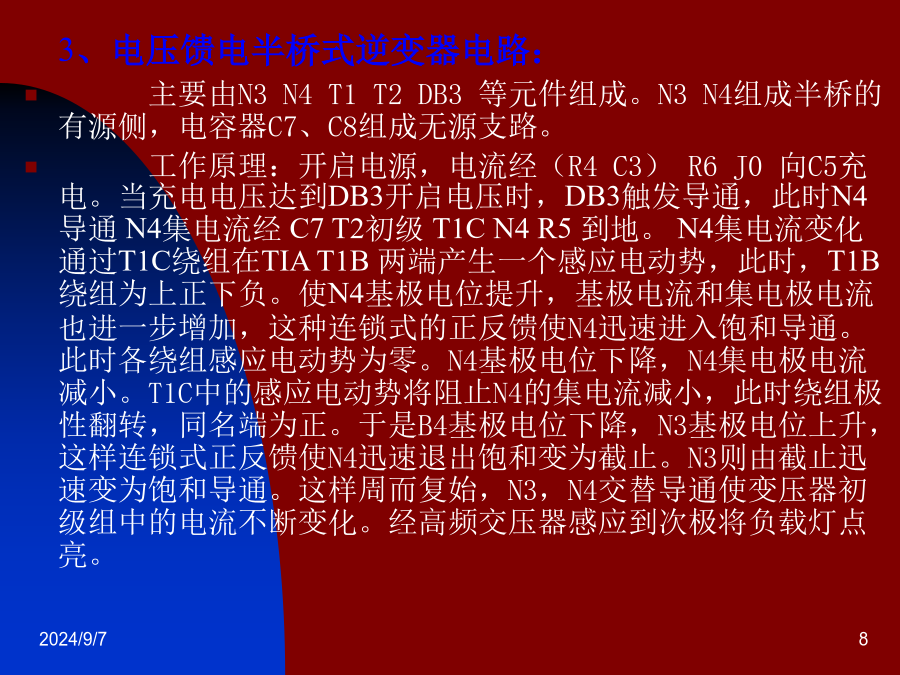

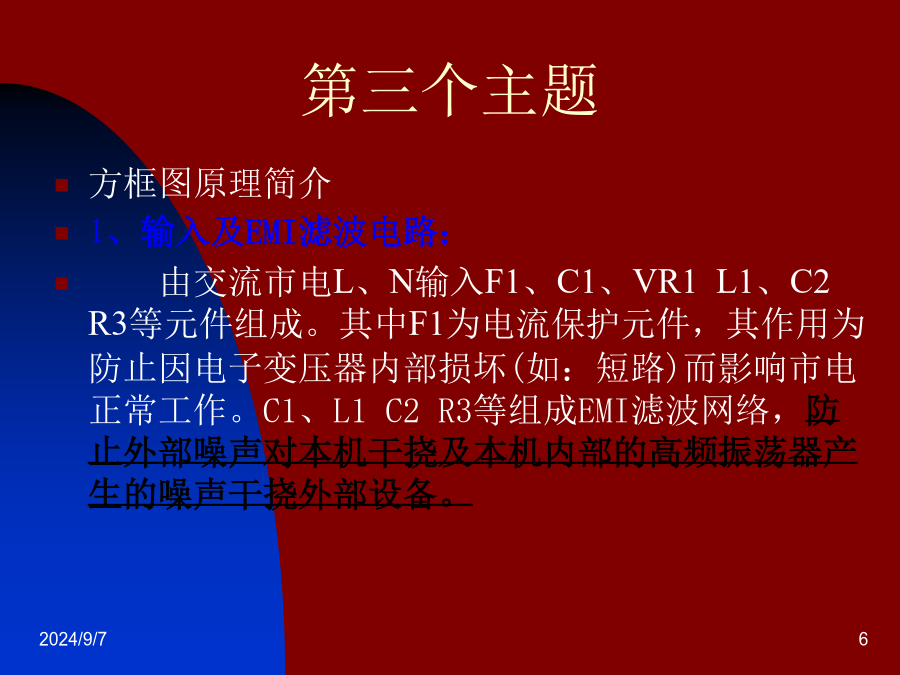

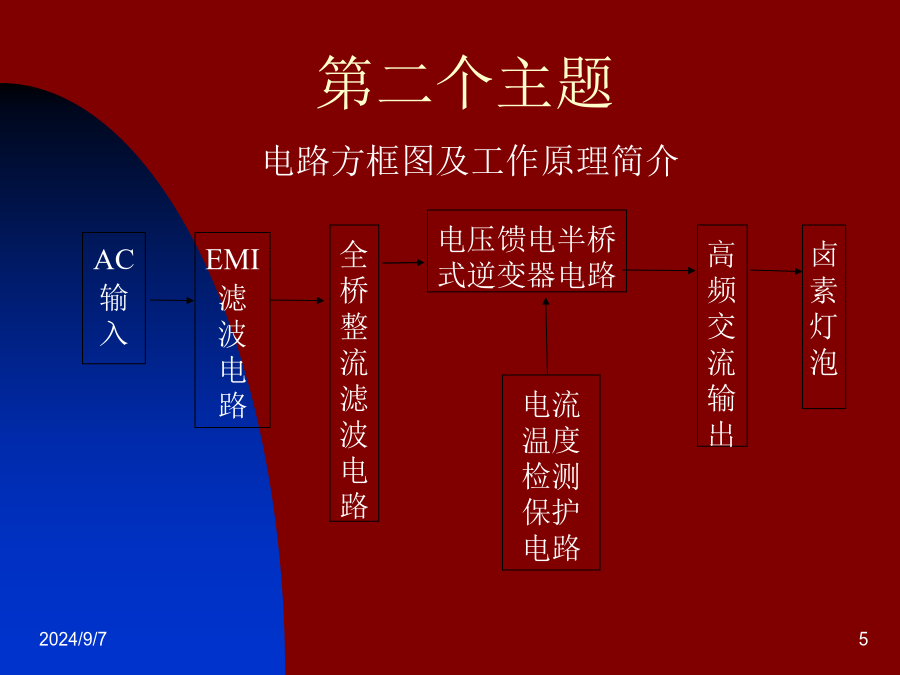

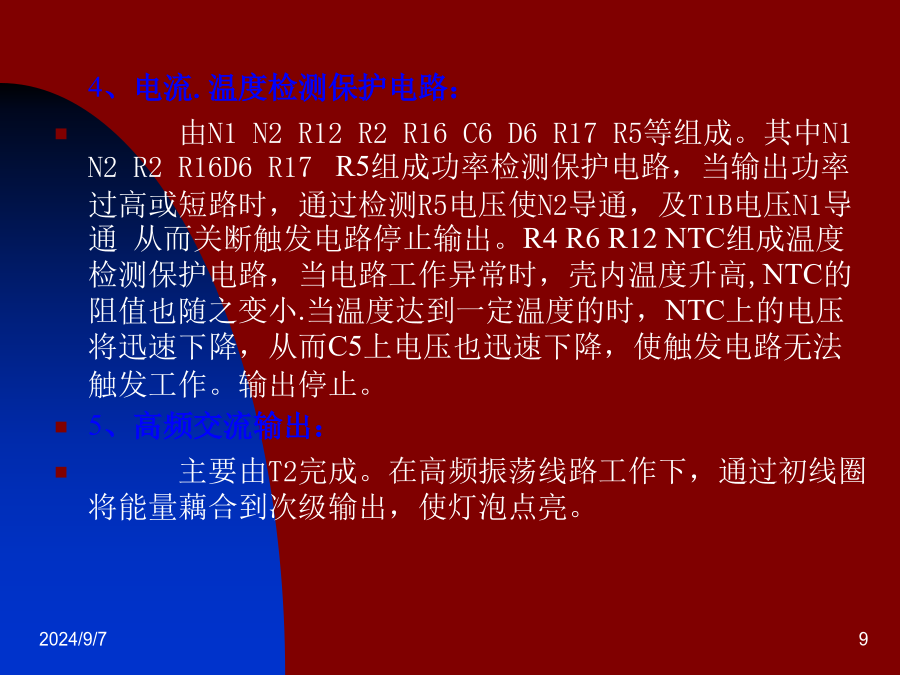

电子变压器的原理及应用介绍讨论主题第一个主题第二个主题第三个主题2、全桥整流滤波电路：由D7.8.9.10.C4、组成.其作用:将交流市电整流，再经C4滤波相对纯净的脉动直流电压。VR2为一个压敏电阻，其作用为防止有市电突变（如雷击），吸收尖峰电压的作用。3、电压馈电半桥式逆变器电路：主要由N3N4T1T2DB3等元件组成。N3N4组成半桥的有源侧，电容器C7、C8组成无源支路。工作原理：开启电源，电流经（R4C3）R6J0向C5充电。当充电电压达到DB3开启电压时，DB3触发导通，此时N4导通N4集电流经C7T2初级T1CN4R5到地。N4集电流变化通过T1C绕组在TIAT1B两端产生一个感应电动势，此时，T1B绕组为上正下负。使N4基极电位提升，基极电流和集电极电流也进一步增加，这种连锁式的正反馈使N4迅速进入饱和导通。此时各绕组感应电动势为零。N4基极电位下降，N4集电极电流减小。T1C中的感应电动势将阻止N4的集电流减小，此时绕组极性翻转，同名端为正。于是B4基极电位下降，N3基极电位上升，这样连锁式正反馈使N4迅速退出饱和变为截止。N3则由截止迅速变为饱和导通。这样周而复始，N3，N4交替导通使变压器初级组中的电流不断变化。经高频交压器感应到次极将负载灯点亮。4、电流.温度检测保护电路：由N1N2R12R2R16C6D6R17R5等组成。其中N1N2R2R16D6R17R5组成功率检测保护电路，当输出功率过高或短路时，通过检测R5电压使N2导通，及T1B电压N1导通从而关断触发电路停止输出。R4R6R12NTC组成温度检测保护电路，当电路工作异常时，壳内温度升高,NTC的阻值也随之变小.当温度达到一定温度的时，NTC上的电压将迅速下降，从而C5上电压也迅速下降，使触发电路无法触发工作。输出停止。5、高频交流输出：主要由T2完成。在高频振荡线路工作下，通过初线圈将能量藕合到次级输出，使灯泡点亮。
